Vollhartmetall-Kugelfräser
Entdecken Sie 2-schneidige Kugelfräser für die 3D-Konturbearbeitung, die Bearbeitung gekrümmter Oberflächen, den Formen- und Werkzeugbau sowie die CNC-Profilbearbeitung.
Vergleichen Sie zehn Produktfamilien für verschiedene Werkstückwerkstoffe mit Standard-, langen und extra langen Werkzeugoptionen.
Anwendungsbereiche für Kugelfräser
Abgerundete Schneidspitzen folgen komplexen 3D-Werkzeugwegen und erleichtern die Bearbeitung von Übergängen, die mit einer scharfen, rechtwinkligen Spitze nicht effizient hergestellt werden können.
3D-Konturierung
Bearbeitung von strukturierten Oberflächen und übergehenden Profilen mit Kugelkopf-Werkzeugbahnen.
Formen- und Werkzeugbau
Profilierung von Hohlwänden, Formkernen und komplexen, gekrümmten Strukturen.
Oberflächenbearbeitung
Halb- und Feinschliff von geformten Oberflächen bei Verwendung geeigneter Schrittweiten und Schnittbedingungen.
Zugriff auf Deep-Features
Auswahl längerer Werkzeuge für vertiefte Strukturen unter Berücksichtigung des Überstands und der Maschinenstabilität.

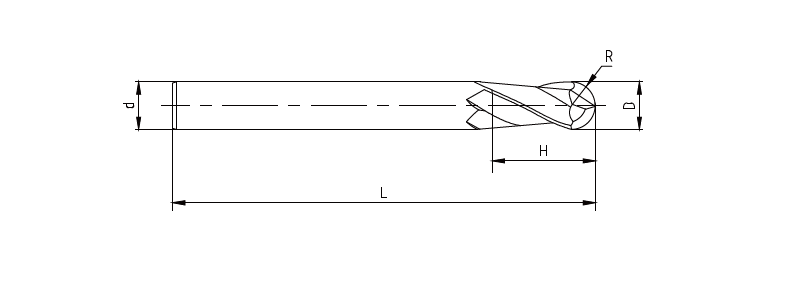

Abmessungen von Kugelfräsen
Verwenden Sie diese Maße, wenn Sie die Größen von Kugelfräsern vergleichen oder eine Anfrage mit einer bestimmten Bestellnummer stellen.
Bei einem standardmäßigen Vollkugelprofil gilt: R = D/2. Die Schnittlänge (H) und die Gesamtlänge (L) entsprechen nicht der garantierten Bearbeitungstiefe oder der nutzbaren Reichweite.
Wählen Sie aus 10 Produktfamilien von Hartmetall-Kugelfräsern
Vergleichen Sie die Standardmodelle der Baureihe 2B mit den Längenvarianten 2BL und 2BX je nach Werkstückmaterial. Fordern Sie die technischen Daten nach Baureihe und Werkzeugabmessungen an.
Alle aufgeführten Produktfamilien verfügen über eine 2-schneidige Geometrie mit Kugelkopf. Wählen Sie eine Werkstoffgruppe aus, um die Auswahl einzugrenzen.
Preiswert · Stahl / Aluminium
Kostengünstige Option für die Bearbeitung von Stahl und Aluminium; bitte prüfen Sie die Oberflächenbeschaffenheit und die Anwendungsbedingungen.
Hochleistung · Stahl / Edelstahl
Leistungsorientierte Auswahl von Stählen und rostfreien Stählen.
Allgemeine Zerspanung
Kohlenstoff- und legierte Stähle, Edelstahl, Gusseisen und gehärteter Stahl mit einer Härte unter HRC 40.
Hoher Wirkungsgrad · Edelstahl / Titan
Für Anwendungen mit Edelstahl und Titanlegierungen.
Hoher Wirkungsgrad · Stahl / Edelstahl
Zum Konturfräsen und zur Endbearbeitung von Stahl und Edelstahl.
Hohe Geschwindigkeit / Hohe Härte
Für die Bearbeitung von Werkstoffen mit höherer Härte: Überprüfen Sie die tatsächliche Werkstoffhärte und die Bearbeitungsbedingungen.
Hochtemperaturlegierungen / Titan
Für Titan und hitzebeständige Legierungen, wobei die Schnittbedingungen je nach Sorte überprüft werden.
Extrem hohe Härte
Für sehr harte Werkstoffe; Auswahl anhand der geprüften Güteklasse und der tatsächlichen Härte.
Preiswert · Aluminium
Kostengünstige Option mit Kugelkopf für 3D-Profile aus Aluminium und geschwungene Konturen.
Hochleistung · Aluminium
Hochleistungs-Kugelspitze als Option für Aluminium-Formprofile und die Endbearbeitung.
Kugelfräser nach Werkstoff suchen
Wählen Sie die Laufrichtung entsprechend der Werkstoffsorte, der Härte, dem Werkzeugweg und den Anforderungen an die Oberflächengüte Ihres Werkstücks aus. Überprüfen Sie vor der Bestellung das tatsächliche Modell und die Beschichtung.
Aluminium-Legierungen
HAL · HASSpezielle Aluminium-Kugelfräser-Serien für die Bearbeitung und Endbearbeitung gekrümmter Oberflächen.
Auswahl von Aluminiumwerkzeugen →Kohlenstoff- und legierte Stähle
HMQ · HMP · HMM · HMVWählen Sie die Werkzeuggeometrie und -länge entsprechend der Stahlsorte, der Maschineneinstellung sowie den Zerspanungs- und Schlichtdurchgängen aus.
Werkzeuggeometrie vergleichen →Rostfreier Stahl
HMP · HMM · HMT · HMVOrdnen Sie die Baureihe der Edelstahlsorte, der Schneidetemperatur und der Stabilität des Werkzeugwegs zu.
Auswahl an Werkzeugen aus Edelstahl →Gusseisen und allgemeine Stahlsorten
HMMAllgemeines Fräsen von Kohlenstoff- und legierten Stählen, Gusseisen, Edelstahl und gehärtetem Stahl mit einer Härte unter HRC 40.
Erfahren Sie mehr über HMM-2B →Gehärtete Stähle
HMH · HMXPrüfen Sie die Härte, die Schnittbedingungen und die Anforderungen für Formteile oder wärmebehandelte Teile.
Auswahl „Hartfräsen“ →Titan und Hochtemperaturlegierungen
HMT · HMSWählen Sie Modelle für schwer zerspanbare Legierungen aus, nachdem Sie die Legierungssorte und die Kühlstrategie festgelegt haben.
Beratung zu Werkstoffen anfordern →Wie sich Kugelradius und Schrittweite auf die Oberflächengüte auswirken
Kugelfräser werden häufig für das 3D-Fräsen verwendet, da ihre abgerundete Spitze sich an plastische Konturen anpassen kann. Bei einem Standard-Kugelfräser mit vollkugelförmiger Spitze entspricht der Kugelradius der Hälfte des Nenn-Schnittdurchmessers.
Beim Schlichten hinterlassen benachbarte Werkzeugbahnen eine kleine geometrische Spitze oder Welle. Ein kleinerer Schrittabstand verringert in der Regel die ideale Wellenhöhe, kann jedoch die Bearbeitungszeit verlängern.
h = theoretische Rillenhöhe; R = Kugelradius; s = seitlicher Versatz. Diese Beziehung stellt ein ideales geometrisches Modell dar und ist weder ein garantierter Ra-Wert noch eine allgemeingültige Schneidempfehlung.
Standard-, lange und extra lange Kugelfräser
Verwenden Sie die Varianten 2B, 2BL und 2BX, um die verfügbaren Längenoptionen innerhalb einer bestimmten Baureihe zu vergleichen. Wählen Sie die Reichweite anhand des Werkzeugwegs und der Aufspannung aus, nicht allein anhand der Gesamtlänge.
Standardlänge
Ein Ausgangspunkt für routinemäßige 3D-Konturen und zugängliche Oberflächen, bei denen eine kürzere Projektion zu einer höheren Steifigkeit beitragen kann.
Große Länge
Erweiterte Auswahl an Längen für tiefere Konturen und Formgebung; überprüfen Sie die tatsächliche Schnittlänge und den erforderlichen Überstand.
Extra lange Länge
Konfigurationen mit größerer Reichweite für beengte Platzverhältnisse. Überprüfen Sie die Vibrationen, den Abstand zum Halter und die zulässigen Schnittbedingungen.
Preise und technische Daten für Kugelfräser anfordern
Teilen Sie uns Ihre Anforderungen hinsichtlich Werkstück, Werkzeugweg und Kugelfräser mit, damit wir die am besten geeigneten Baureihen und Abmessungen prüfen können.
- Produktfamilie oder vollständige Bestellnummer
- Schnittdurchmesser D, Schaftdurchmesser d und Radius R
- Schnittlänge H, Gesamtlänge L und erforderliche Reichweite
- Werkstoffsorte, Härte, Menge und eventuelle Zeichnung
Preise und technische Daten anfordern
Geben Sie, sofern verfügbar, Modell, Werkstoff und Stückzahl an.
