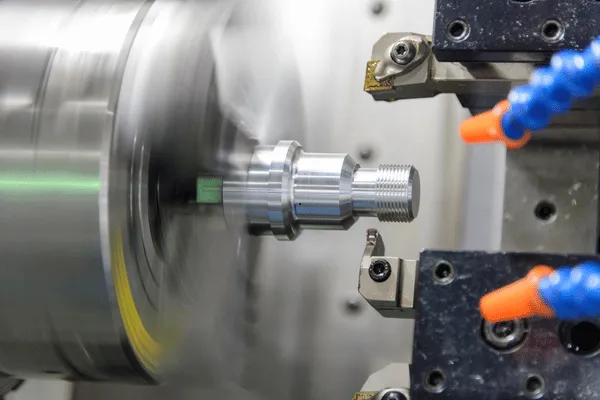

Werkzeuge zum Drehen
ONMY liefert Hartmetall-Drehwerkzeuge für die CNC-Drehbearbeitung, darunter Hartmetall-Dreheinsätze, Werkzeughalter für die Außendrehbearbeitung, Innenbohrstangen, Gewindeschneidwerkzeuge, Nuten- und Abstechwerkzeuge sowie maßgeschneiderte Lösungen mit Hartmetalleinsätzen.
Senden Sie uns Ihren Einsatzcode, den Haltercode, das Werkstückmaterial, den Bearbeitungsvorgang oder die Zeichnung, und unser Team kann Ihnen dabei helfen, eine geeignete Drehwerkzeugausrichtung für Schruppen, Schlichten, Profilieren, Bohren, Gewindeschneiden, Nuten und kundenspezifische Drehanwendungen zu ermitteln.
Angebot für Drehwerkzeuge anfordern Produktkategorien anzeigenSenden Sie uns Ihre Anforderungen an Drehwerkzeuge
- ✓ Überprüfung des Codes für Hartmetall-Wendeschneidplatten oder des Ersatzes für ältere Modelle
- ✓ Auswahlhilfe für externe Werkzeughalter und interne Bohrstangen
- ✓ Drehen von Stahl, Edelstahl, Gusseisen, Aluminium und schwierigen Werkstoffen
- ✓ Werkzeuge zum Schruppen, Schlichten, Profilieren, Bohren, Gewindeschneiden und Nutenfräsen
- ✓ Maßgefertigte Hartmetalleinsätze nach Zeichnung, Muster oder Anwendungsanforderung
Produktkategorien für Drehwerkzeuge
Nutzen Sie diese Seite als Einstiegsseite für Drehwerkzeuge. Die einzelnen ACF-Produktseiten können als detaillierte Produktseiten bestehen bleiben, während auf dieser Seite Dreheinsätze, Halter, Bohrstangen und damit verbundene Drehvorgänge zusammengefasst sind.
wendeschneidplatten
Hartmetall-Wendeschneidplatten für das Außendrehen, Plandrehen, Profilieren, Schruppen, Vorschlichten und Schlichten bei der Bearbeitung auf CNC-Drehmaschinen.
Dreideichseln anzeigen →Drehwerkzeughalter
Werkzeughalter für die Außendrehbearbeitung, abgestimmt auf ISO-Wendeschneidplattenformen, Schnittrichtung, Schaftgröße und die Anforderungen des Maschinenrevolvers.
Werkzeughalter anzeigen →Ausdrehstangen und Innenbearbeitungswerkzeuge
Werkzeuge zum Innendrehen und Innenbohren für die Bohrungsvergrößerung, Innenprofilierung, Innenbearbeitung und Tiefbohrungen.
Bohrstangen anzeigen →Gewindeschneidwerkzeuge
Gewindeschneideinsätze und Werkzeughalter für Außengewinde, Innengewinde, metrische, zöllige und kundenspezifische Gewindedrehungsanwendungen.
Gewindeschneidwerkzeuge anzeigen →Nuten- und Trennwerkzeuge
Nuten-Wendeschneidplatten, Trenn-Wendeschneidplatten und Halter für Außen-, Innen- und Stirnnut- sowie Trennanwendungen.
Nutenwerkzeuge anzeigen →Kundenspezifische Hartmetalleinsätze
Maßgefertigte Hartmetalleinsätze nach Zeichnung, spezielle Anforderungen an Spanbrecher, Austausch älterer Modelle sowie OEM-Kennzeichnung oder -Verpackung.
Überprüfung einer individuellen Beilage anfordern →Wählen Sie eine Drehrichtung für das Werkzeug aus
Wählen Sie den Bearbeitungsvorgang, das Material und die Hauptanforderung aus, um eine erste Orientierung zu erhalten. Die endgültige Auswahl sollte anhand der Schneideinsatz-Bezeichnung, der Kompatibilität des Halters, des Maschinenzustands und der Schnittdaten bestätigt werden.
Schnellauswahl für Drehwerkzeuge
Dieser Auswahlleitfaden bietet eine praktische Orientierungshilfe für die Auswahl von Wendeschneidplatten, Haltern und zugehörigen Werkzeugen.
Richtung des Außen-Drehwerkzeugs
Beginnen Sie mit einem geeigneten Hartmetall-Dreheinsatz und einem passenden Außenwerkzeughalter. Überprüfen Sie die Einsatzform, den Spitzenradius, den Spanbrecher, die Sorte, die Beschichtung, die Schaftgröße des Halters und die Schnittrichtung.
Auswahl der Drehwerkzeuge nach Bearbeitungsvorgang
Bei der Auswahl von Drehwerkzeugen sollte zunächst die Art des Bearbeitungsvorgangs berücksichtigt werden; anschließend sind die Form des Schneideinsatzes, die Halterausführung, der Spitzenradius, der Spanbrecher, die Werkstoffsorte und die Beschichtung aufeinander abzustimmen.
| Drehbearbeitung | Empfohlene Werkzeugausrichtung | Hinweise zur Auswahl | Informationen zur Anfrage |
|---|---|---|---|
| Außenbearbeitung | Hartmetall-Dreheinsatz + Halter für Außendrehwerkzeuge | Bestätigen Sie die Form des Einsatzes, die Schnittrichtung, die Schaftgröße, den Anfahrwinkel und den Maschinenrevolver. | Bitte geben Sie den Einsatzcode, den Haltercode, das Werkstückmaterial sowie die Anforderungen für die Schrupp- und Schlichtbearbeitung an. |
| Gegenüber | Auswahl von Drehplatten und Haltern nach Anfahrwinkel und geforderter Oberflächengüte | Der Nasenradius, der Spanbrecher und die Vorschubrichtung beeinflussen die Oberflächengüte und die Spanführung. | Bitte geben Sie den Werkstückdurchmesser, die Plandrehzugabe, die Anforderungen an die Oberflächengüte und das aktuelle Spanproblem an. |
| Profilieren / Konturdrehen | Form und Nasenradius einfügen, ausgewählt anhand des Teileprofils und des Spielraums | Ein kleiner Nasenradius verbessert den Profilabstand; ein größerer Radius verbessert die Kantenfestigkeit und die Oberflächenqualität. | Bitte senden Sie uns die Teilzeichnung, den Profilradius, die Toleranz und die Materialhärte zu. |
| Innenbearbeitung / Ausbohren | Bohrstange oder Innenwendeschneidwerkzeug mit passendem Schneideinsatz | Stangendurchmesser, Auskragung, Bohrtiefe und Steifigkeit sind entscheidend für die Verringerung von Rattern. | Bitte geben Sie den Bohrungsdurchmesser, die Bohrtiefe, den Überstand, das Material und die Anforderungen an die Oberflächenbeschaffenheit an. |
| Gewindedrehen | Gewindeschneideinsatz und Gewindeschneidwerkzeughalter | Gewindeprofil, Steigung, Innen-/Außenrichtung und Halterabstand müssen bestätigt werden. | Bitte geben Sie Gewindestandard, Gewindesteigung, Art (Innen- oder Außengewinde), Material und Menge an. |
| Nutenfräsen / Abstechen | Nut-Wendeschneidplatte, Trenn-Wendeschneidplatte und passender Werkzeughalter | Die Wahl der Schneideinsätze und Halter hängt von der Nutbreite, der Nuttiefe, dem Werkstoff und der Spanführung ab. | Bitte geben Sie die Nutbreite, die Nuttiefe, den Schnittdurchmesser und den Zustand der Maschine an. |
| Drehen von Sonderprofilen | Maßgefertigter Hartmetall-Einsatz oder Drehwerkzeug nach Zeichnung | Geeignet für Sonderprofile, den Austausch alter Wendeschneidplatten, OEM-Werkzeuge und Sonderanfertigungen von Spanbrechern. | Bitte fügen Sie eine Zeichnung, ein Beispielfoto, die alte Modellnummer und die jährliche Stückzahl bei. |
Wählen Sie die Drehplatten entsprechend dem Werkstückmaterial aus
Das Werkstoffmaterial beeinflusst die Wahl der Wendeschneidplattenqualität, der Beschichtung, des Spanbrechers, des Spitzenradius und der Schnittparameter. Nutzen Sie diese Angaben als Ausgangspunkt, bevor Sie die endgültigen Angebotsanfragen versenden.
| Material des Werkstücks | Die größte Herausforderung beim Drehen | Drehrichtung des Werkzeugs | Hinweise zur Angebotsanfrage |
|---|---|---|---|
| Stahl | Produktivität, Spansteuerung, ausgewogenes Verhältnis zwischen Schruppen und Schlichten | Allgemeine Hartmetall-Dreheinsätze mit geeignetem Spanbrecher und geeigneter Schneidrichtung. | Bitte geben Sie die Werkstoffsorte, die Bearbeitungsart, die Zugschnitttiefe und die angestrebte Oberflächengüte an. |
| Rostfreier Stahl | Wärme, Kaltverfestigung, Kantenverschleiß und Spanabfuhr | Schneidkantenfestigkeit, Richtung der hitzebeständigen Beschichtung und stabile Schnittparameter. | Bitte geben Sie die Edelstahlsorte, den Zustand des Kühlmittels, die aktuelle Standzeit des Werkzeugs und das Späneproblem an. |
| Gusseisen | Abrasiver Verschleiß, unterbrochener Schnitt und Kantenstabilität | Verschleißfeste Einsatze und stabile Schneidkantenausrichtung. | Bitte geben Sie die Art des Gusseisens, den Bedarf an Schrupp- und Schlichtbearbeitung sowie die Schnittbedingungen an. |
| Aluminium / Nichteisenmetalle | Aufgebaute Kante, Grate und Oberflächengüte | Scharfe Schneidkante, geringer Schnittwiderstand und auf die Oberflächengüte ausgerichtete Wendeplattenausrichtung. | Bitte geben Sie die Aluminiumgüte, die Anforderungen an die Oberflächenbeschaffenheit sowie gegebenenfalls Probleme beim Span-Schweißen an. |
| Gehärteter Stahl | Hohe Schnittkraft, Kontrolle des Kantenverschleißes und der Oberflächengüte | Hochwertige Wendeschneidplatte, geeignete Kantenvorbereitung und stabile Schnittparameter. | Bitte geben Sie den HRC-Bereich, das Endmaß, die Schnittart (unterbrochen/kontinuierlich) und den aktuellen Schneideinsatzcode an. |
| Titan / hitzebeständige Legierungen | Wärmekonzentration, Kerbenverschleiß und Schnittdruck | Überprüfung der hitzebeständigen Beschichtung, der Kantenfestigkeit und der sorgfältigen Spanabfuhr. | Bitte geben Sie die Legierungssorte, die Bearbeitungsart, das Kühlmittel, die Schnitttiefe und das aktuelle Problem an. |
Code des Einsatzes, des Halters oder des alten Modells zur Überprüfung senden
Drehplatten werden häufig anhand des ISO-Plattencodes, der Plattenform, der Größe, der Dicke, des Spitzenradius, des Spanbrechers, der Sorte und der Beschichtung ausgewählt. Die Werkzeughalter müssen mit dem Plattencode, der Schneidrichtung, der Spannart, der Schaftgröße und dem Maschinenrevolver kompatibel sein.
Falls Sie bereits über ein altes Wendeplattenmodell, eine Halter-Teilenummer, eine Mitbewerber-Teilenummer oder eine Zeichnung verfügen, senden Sie diese bitte an ONMY, um einen Ersatz zu erhalten, eine Prüfung auf Gleichwertigkeit des Werkzeugs zu veranlassen oder ein individuelles Angebot für Wendeplatten einzuholen.
- Form und Größe eingeben
- Nasenradius und Kantenbearbeitung
- Spanbrecher für Schrupp-, Mittel- oder Schlichtbearbeitung
- Güteklasse und Beschichtungsrichtung nach Werkstoff
- Halterkompatibilität und Schaftgröße
- Ersatz für ältere Modelle oder Überprüfung der OEM-Codes
/wp-content/uploads/turning-insert-code-holder-code.jpg
Drehwerkzeughalter und Bohrstangen
Bei der Auswahl des Werkzeughalters sollten die Einsatznummer, der Maschinenrevolver, die Schaftgröße, die Schneidrichtung, die Bearbeitung (innen oder außen) sowie die Anforderungen an die Steifigkeit berücksichtigt werden.
Werkzeughalter für die Außendrehbearbeitung
Zum Drehen von Außendurchmessern, zum Plandrehen, zum Profilieren und für allgemeine Bearbeitungen auf CNC-Drehmaschinen.
Anzeigehalter-Optionen anzeigen →Bohrstangen
Zum Innendrehen, Aufbohren, Innenprofilieren und zur Endbearbeitung von Bohrungen.
Optionen für Bohrstangen anzeigen →Gewindeschneidwerkzeughalter
Zum Drehen von Innen- und Außengewinden mit passenden Gewindeschneideinsätzen.
Gewindeschneidwerkzeughalter anzeigen →Nutfräserhalter
Für Außen-, Innen- und Stirnnutfräsen sowie zum Abstechen.
Nutenwerkzeuge anzeigen →Benötigen Sie maßgefertigte Drehwerkzeuge oder Hartmetalleinsätze?

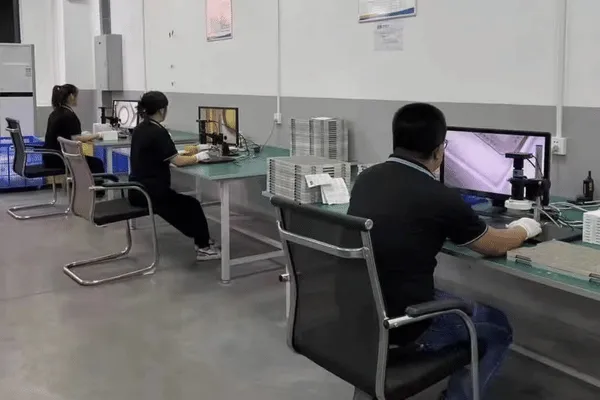

ONMY bietet Unterstützung bei kundenspezifischen Hartmetalleinsätzen, speziellen Einsatzprofilen, dem Austausch älterer Modelle, der Prüfung von Einsätzen anhand von Zeichnungen, besonderen Anforderungen an Spanbrecher sowie bei OEM-Kennzeichnungen und -Verpackungen.
Erforderliche Angaben für ein Angebot für Drehwerkzeuge
Um Ihnen eine geeignete Drehschneide, einen Halter oder ein maßgeschneidertes Hartmetallwerkzeug empfehlen zu können, geben Sie bitte so viele Informationen wie möglich zu Ihrem derzeitigen Werkzeug, dem Werkstückmaterial, der Maschine und dem Bearbeitungsproblem an.
- Code oder alte Modellnummer eingeben
- Werkzeughalter-Code und Schaftgröße
- Werkstoff und Härte des Werkstücks
- Bearbeitung: Außendrehen, Plandrehen, Bohren, Gewindeschneiden oder Nutenfräsen
- Anforderungen an die Grobbearbeitung, mittlere Bearbeitung oder Feinschliff
- Aktuelle Standzeit, Spanbildungsproblem oder Problem mit der Oberflächengüte
- Maschinentyp, Zustand des Kühlmittels und, sofern verfügbar, Schnittparameter
- Zeichnung, Musterfoto, Zielmenge und Lieferbedingungen
/wp-content/uploads/turning-tool-rfq-checklist.jpg
Weiter zu den entsprechenden Kategorien für Schneidwerkzeuge
Drehwerkzeuge sind Teil des umfassenden Angebots an Zerspanungswerkzeugen von ONMY. Weiter zu den entsprechenden Werkzeugkategorien, wenn Ihre Anwendung auch Fräsen, Gewindeschneiden, Nutenfräsen oder Sonderwerkzeuge erfordert.
Hartmetall-Schaftfräser
Vollhartmetall-Schaftfräser zum Fräsen, Nutenfräsen, Profilieren, Schruppen, Schlichten und für kundenspezifische Anwendungen.
Hartmetall-Schaftfräser anzeigen →Gewindeschneidwerkzeuge
Gewindeschneideinsätze und -halter für das Drehen von Innen- und Außengewinden.
Gewindeschneidwerkzeuge anzeigen →Einstechwerkzeuge
Nuten-, Abstech- und Spezial-Nutwerkzeuge für CNC-Drehanwendungen.
Nutenwerkzeuge anzeigen →Maßgefertigte Schneidwerkzeuge
Nach Zeichnung gefertigte Sonder-Einsätze, Schaftfräser, Bohrer und Spezial-Schneidwerkzeuge für Erstausrüster und Händler.
Maßgefertigte Hartmetalleinsätze anzeigen →Benötigen Sie Drehwerkzeuge für Ihre CNC-Drehmaschine?
Teilen Sie uns die Artikelnummer Ihrer Dreh-Wendeschneidplatte, die Artikelnummer des Halters, das Werkstoffmaterial, den Bearbeitungsvorgang, die Zeichnung oder Ihr aktuelles Bearbeitungsproblem mit. Unser Team hilft Ihnen gerne bei der Auswahl geeigneter Hartmetall-Drehwerkzeuge oder maßgeschneiderter Wendeschneidplatten-Optionen.
- Hartmetall-Dreheinsätze und Werkzeughalter
- Ausdrehstangen und Werkzeuge für die Innendrehbearbeitung
- Gewindeschneid-, Nuten- und Trennwerkzeuge
- Ersatz für ältere Modelle und Bewertung gleichwertiger Werkzeuge
- Maßgefertigte Hartmetalleinsätze nach Zeichnung oder Muster
Senden Sie uns Ihre Anfrage
Häufig gestellte Fragen zu Drehwerkzeugen
Wozu werden Drehwerkzeuge verwendet?
Drehwerkzeuge werden auf CNC-Drehmaschinen zum Außendrehen, Plandrehen, Profilieren, Innendrehen, Bohren, Gewindeschneiden, Nuten, Abstechen und für andere rotierende Bearbeitungsvorgänge eingesetzt.
Welche Drehwerkzeuge bietet ONMY an?
ONMY liefert Hartmetall-Dreheinsätze, Drehwerkzeughalter, Bohrstangen, Gewindeschneidwerkzeuge, Nutenwerkzeuge, Trennmeißel und maßgeschneiderte Lösungen für Hartmetalleinsätze.
Kann ONMY dabei helfen, einen alten Einfügecode zu ersetzen?
Ja. Sie können den Code des alten Einsatzes, den Haltercode sowie ein Beispielfoto oder eine Zeichnung einsenden, und ONMY prüft dann Möglichkeiten für einen Austausch, eine gleichwertige Werkzeugausrichtung oder maßgeschneiderte Einsatzoptionen.
Wie wähle ich einen Hartmetall-Dreheinsatz aus?
Beginnen Sie mit dem Werkstückmaterial, der Bearbeitungsart, der Schneidplattenform, dem Spitzenradius, dem Spanbrecher, der Sorte, der Beschichtung und der Kompatibilität mit dem Halter. Wenn Sie sich nicht sicher sind, senden Sie uns bitte Ihre Anwendungsdaten zur Prüfung.
Liefern Sie sowohl Drehplatten als auch Werkzeughalter?
Ja. ONMY bietet Hartmetall-Wendeschneidplatten und passende Werkzeughalter für das Außendrehen, das Innendrehen, das Gewindeschneiden, das Nuten und das Abstechen an.
Kann ONMY maßgeschneiderte Hartmetalleinsätze herstellen?
Ja. ONMY bietet maßgeschneiderte Hartmetalleinsätze nach Zeichnung, Muster, alter Artikelnummer oder speziellen Anwendungsanforderungen an. Zu den individuellen Optionen zählen unter anderem Profil, Spanbrecher, Beschichtung, Kennzeichnung und Verpackung.
Welche Informationen muss ich für ein Angebot für Drehwerkzeuge übermitteln?
Bitte geben Sie, sofern verfügbar, den Einsatzcode, den Haltercode, das Werkstückmaterial, die Härte, die Bearbeitungsart, die Anforderungen für die Schrupp- oder Schlichtbearbeitung, das aktuelle Werkzeugproblem, eine Zeichnung oder ein Beispielfoto sowie die Stückzahl und die Lieferbedingungen an.
