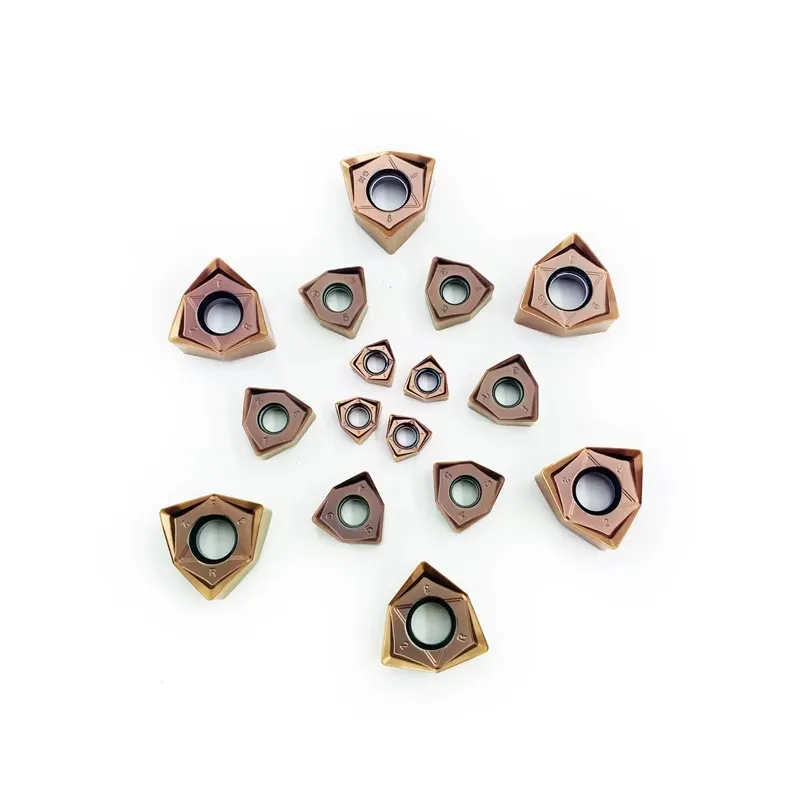

WNMU Karbür Freze Uçları
WNMU040304, WNMU060408 ve WNMU080608 çift taraflı karbür uçlarını boyut, geometri ve kalite seçenekleri açısından karşılaştırın. Verimli 90° omuz, yüz ve yan frezeleme için her bir boyutu uyumlu MFWN04, MFWN06 ve MFWN 0806 kesici platformlarıyla eşleştirin.
WNMU Ek Parça Boyutları ve MFWN Kesici Platformları
Tam kesici gövdesi modelinden uç boyutunu seçin. Kesici çapı tek başına, yuva, vida veya WNMU platformunu doğrulamak için yeterli değildir.
Kompakt MFWN04 Platformu
Uyumlu küçük çaplı MFWN04 kesici tutucular için 6,75 mm IC, 3,18 mm kalınlık ve 0,40 mm köşe yarıçapı.
MFWN06 Genel Platformu
Uyumlu MFWN06 kesici tutucular için 9,53 mm IC, 4,00 mm kalınlık ve 0,80 mm köşe yarıçapı.
Büyük MFWN 0806 Platformu
Uyumlu MFWN düz frezeler ve FMWN R/L 0806 kesici gövdeleri için üç farklı geometri seçeneği.
WNMU Freze Ucu Nedir?

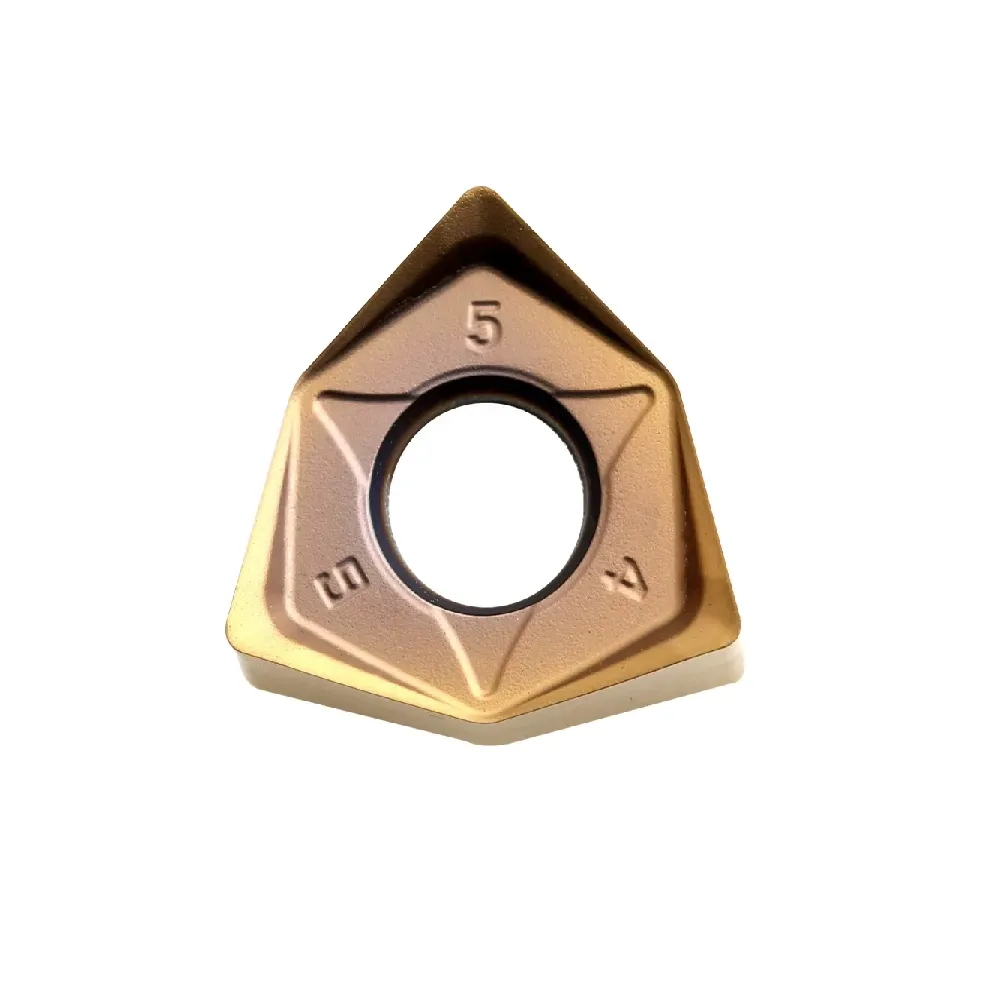

WNMU, her iki yüzünde üçer kesme kenarı bulunan, çift yüzlü, üçgen şekilli, değiştirilebilir freze uçları ailesidir; uyumlu freze gövdelerinde altı adet kullanılabilir kesme kenarı sunar.
Tam ürün kodu, kesici uç şekli, rahatlama yönü, tolerans, sıkıştırma şekli, boyut ve geometriyi belirtir. WNMU040304, WNMU060408 ve WNMU080608 modelleri farklı yuvalar kullanır ve yalnızca “WNMU” ifadesinden seçilemez.
WNMU Ek Modellerinin Tam Listesi
Listelenen her WNMU modelinin IC, kalınlık, montaj deliği çapı, kenar genişliği, köşe yarıçapı, geometri ve kalite sınıfı seçeneklerini karşılaştırın.
Teknik Özelliklerin Kullanımı
Kesici yuvasından ve mevcut kesici uç kodundan başlayın. Her bir boyutu doğrulayın ve yedek parça talep ederken EN, EN-ZL veya EN-GH geometrisinin tamamını koruyun.
WNMU040304EN MFWN04 Kesiciler için Kesici Uçları

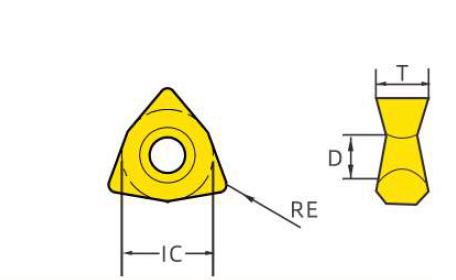

| Tam Tanım | IC (mm) | T (mm) | D (mm) | BS (mm) | RE (mm) | Geometri | Not Seçenekleri | Kesici Platformu |
|---|---|---|---|---|---|---|---|---|
| WNMU040304EN | 6.75 | 3.18 | 3.18 | 0.60 | 0.40 | EN | D530D570D580 | MFWN04 |
WNMU060408EN MFWN06 Kesiciler için Kesici Uçları
| Tam Tanım | IC (mm) | T (mm) | D (mm) | BS (mm) | RE (mm) | Geometri | Not Seçenekleri | Kesici Platformu |
|---|---|---|---|---|---|---|---|---|
| WNMU060408EN | 9.53 | 4.00 | 3.50 | 1.30 | 0.80 | EN | D530D570D580 | MFWN06 |
WNMU080608 MFWN ve FMWN 0806 Kesiciler için Kesici Uçlar
| Tam Tanım | IC (mm) | T (mm) | D (mm) | BS (mm) | RE (mm) | Geometri | Not Seçenekleri | Kesici Platformu |
|---|---|---|---|---|---|---|---|---|
| WNMU080608EN | 14.02 | 6.65 | 6.20 | 1.30 | 0.80 | EN | D530D570D580 | MFWN / FMWN 0806 |
| WNMU080608EN-ZL | 14.02 | 6.65 | 6.20 | 1.30 | 0.80 | EN-ZL | D8420AD9920S | MFWN / FMWN 0806 |
| WNMU080608EN-GH | 14.02 | 6.38 | 4.60 | 1.30 | 0.80 | EN-GH | D8420A | 0806 kesici yuvasının tam olarak doğru olduğunu doğrulayın |
WNMU Kalite Seçenekleri: Malzeme ve Kesim Koşullarına Göre
Öncelikle, tam WNMU modeli için uygun olan bir kalite derecesini seçin; ardından bu kalite derecesinin yönünü iş parçası malzemesi, işleme kararlılığı ve aşınma türü ile eşleştirin.
Sertlik ve kesintiye uğramayan kesim güvenilirliğinin önemli olduğu çelik ve dökme demir uygulamaları.
Genel çelik ve paslanmaz çelik işleme alanları; buna istikrarlı ve son işlem odaklı işleme de dahildir.
Seçilen istikrarlı işleme koşulları için çelik ve dökme demir işleme kılavuzu.
Seçili WNMU080608 geometrilerinde mevcut olan, sabit dökme demir işleme yönü.
Sertleştirilmiş ve zor işlenen malzemeler için yönlendirme, WNMU080608EN-ZL modelinde mevcuttur.
WNMU Ek Parçalarını MFWN Freze Uçlarıyla Eşleştirin
WNMU boyutu, kesici gövdesi modelinin tamamı, kesme yuvası, vida ve geometriyle uyumlu olmalıdır. Kesici çapına göre sadece kesici uç seçmeyin.
MFWN04 Platformu
Uyumlu kompakt dik açılı freze tutucularında WNMU040304EN modelini kullanır.
MFWN06 Platformu
Uyumlu orta boy dik açılı freze tutucularında WNMU060408EN modelini kullanır.
MFWN / FMWN Platformu
Uyumlu yüz frezelerinde ve FMWN R/L kesici gövdelerinde WNMU080608 modelleri kullanılır.
Neden Çift Yüzlü, 6 Kenarlı WNMU Ucu Kullanılmalı?
Trigon tasarımı, her bir tarafta üç kesme köşesi sağlar. Her iki tarafın da indekslenmesi, kesici uç ve kesici yuvası uygun durumda kaldığı sürece altı adet kullanılabilir kenar sağlar.
WNMU Başvuru Formları
Gerçek kesme kapasitesi, kesme derinliği ve ilerleme hızı, MFWN kesici gövdesinin tamamına, kesici uç geometrisine, kalitesine, makinenin rijitliğine ve iş parçasının kurulumuna bağlıdır.

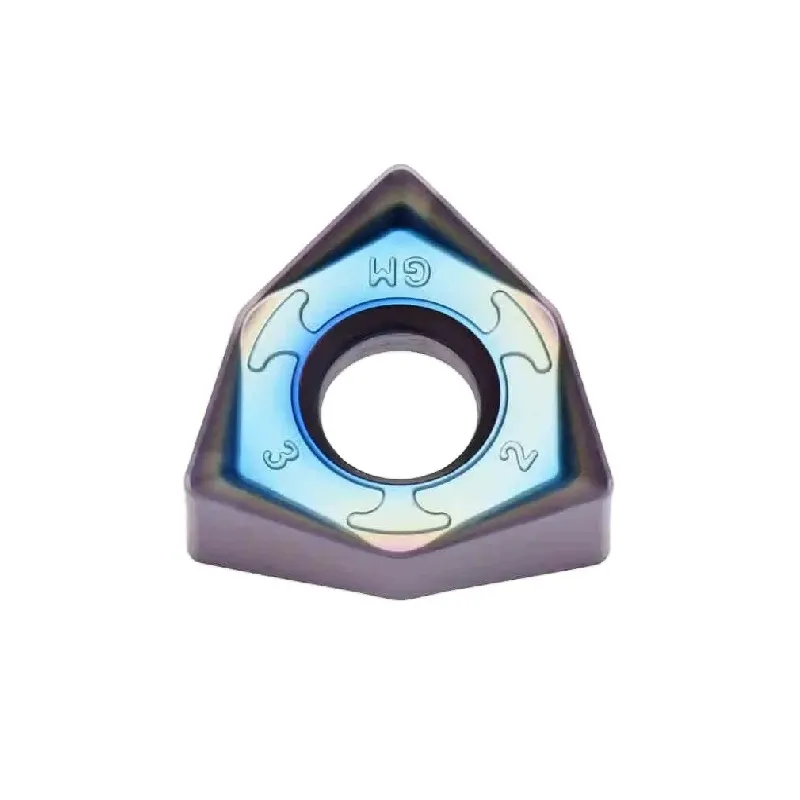

90° Omuz Frezeleme
Uyumlu dik açılı kesici gövdelerindeki basamaklar, omuzlar ve yan duvar detayları için.
Omuz freze takımlarıYüzey Frezeleme
Uyumlu MFWN düz yüzey freze gövdeleriyle düz yüzey işleme için.
Yüzey frezeleme aletleriYan Frezeleme
Kesici boşluğunu ve cep yönünü doğruladıktan sonra yan kesme ve kontur işlemleri için.
Yüksek Verimli Metal Giderme
Verimli genel frezeleme işlemlerini desteklemek için altı kesici kenar ve uygun kesici aralığı kullanır.
WNMU Ek Parçası Nasıl Seçilir?
WNMU Ekleme Fiyatlandırması ve MFWN Uyumluluk İncelemesi Talebi
Doğru boyut, geometri, karbür kalitesi ve kesicinin uyumunun kontrol edilebilmesi için kesici uç ve kesici ile ilgili tüm bilgileri sağlayın.
