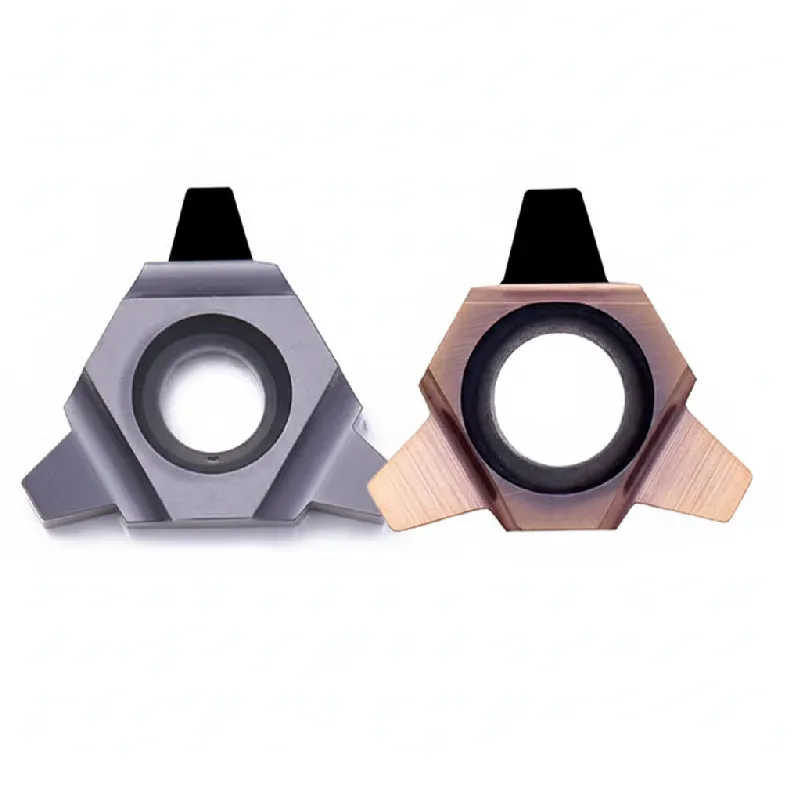

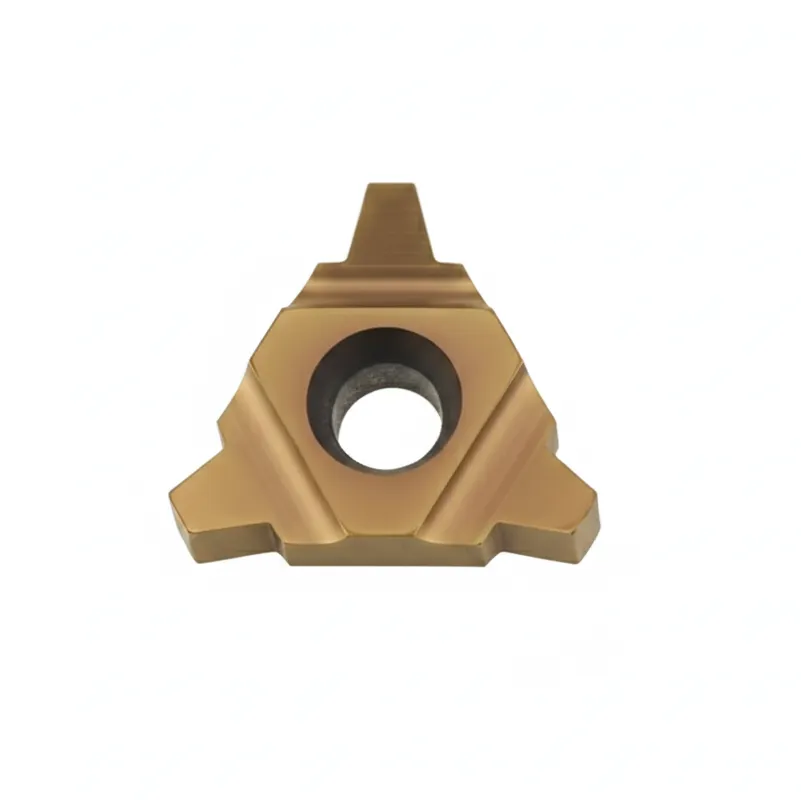

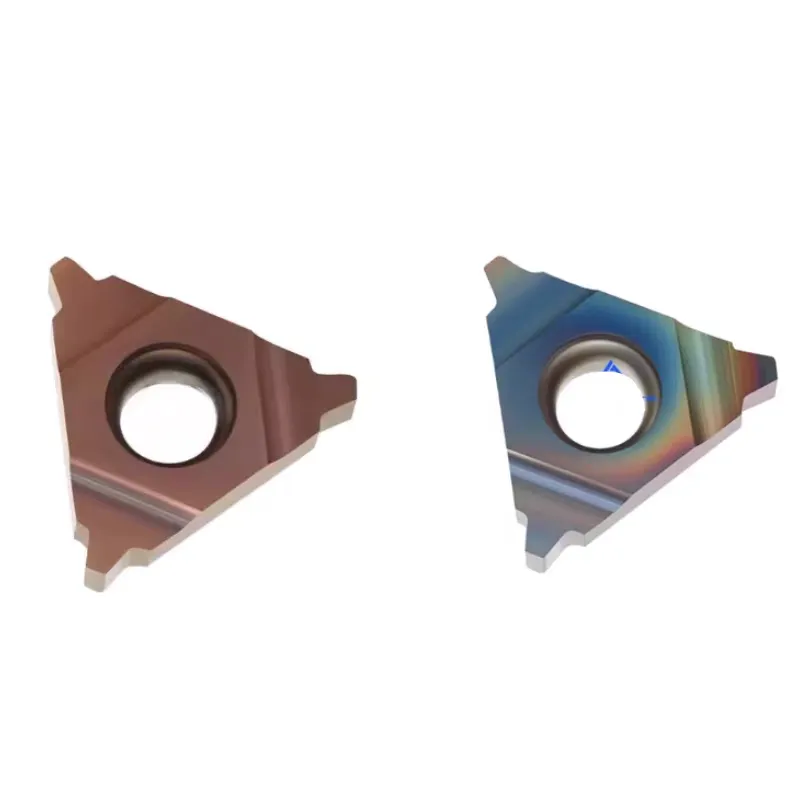

Метрические трапециевидные (TR DIN 103) U-образные резьбонарезные вставки (для тяжелых условий эксплуатации).
IdПредназначено для: тяжелых линейных приводов, больших домкратов, промышленного управления движением.
- Серия продуктов: Вставки для нарезания резьбы U-типа с трапециевидной метрической резьбой (TR) для тяжелых условий эксплуатации.
- Специалист по крупному шагу: разработан для больших шагов от 6,0 мм до огромных 12,0 мм.
- Стабильность: Большой U-образный формат (1/2″ до 3/4″ I.C.) выдерживает экстремальные режущие силы, с которыми не справляются стандартные резьбонарезные пластины 16er.
- Стандарт точности: твердосплавные резьбонарезные пластины с полным профилем, соответствующие стандарту DIN 103 (30°).
-
Универсальность: высококачественные резьбонарезные вставки для токарных станков, имеющиеся в наличии в конфигурациях с правой и левой резьбой (L).
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Освойте применение в условиях высоких нагрузок с помощью наших метрических резьбонарезных пластин TR U-Type. В то время как стандартные инструменты подходят для мелких шагов, эти прочные пластины U-Type специально разработаны для интенсивного удаления материала, необходимого для нарезания крупной трапециевидной резьбы (DIN 103).
Благодаря большому внутреннему кругу (I.C.) эти твердосплавные резьбонарезные пластины обеспечивают необходимую структурную массу для обработки шага до 12 мм без вибрации. Это делает их незаменимым усовершенствованием по сравнению со стандартными резьбонарезными пластинами 16er при обработке шпинделей и ходовых винтов большого диаметра.
Основные характеристики и преимущества
- Работа с экстремальными нагрузками: увеличенная площадь поверхности конструкции U-типа рассеивает тепло и напряжение, обеспечивая долговечность инструмента при резке тяжелой стали.
- Широкий диапазон шага: Возможность обработки шага 12,0 мм, что значительно превышает предел 3,0 мм типичной резьбовой вставки 16er.
- Точная форма: геометрия Full Profile прорезает канавку и закругляет гребень, обеспечивая точный угол 30° для плавного механического движения.
-
Варианты направления: Мы предлагаем полный ассортимент, включая модели с левой резьбой (например, 33U EL 12 TR) для изготовления двунаправленных винтов.

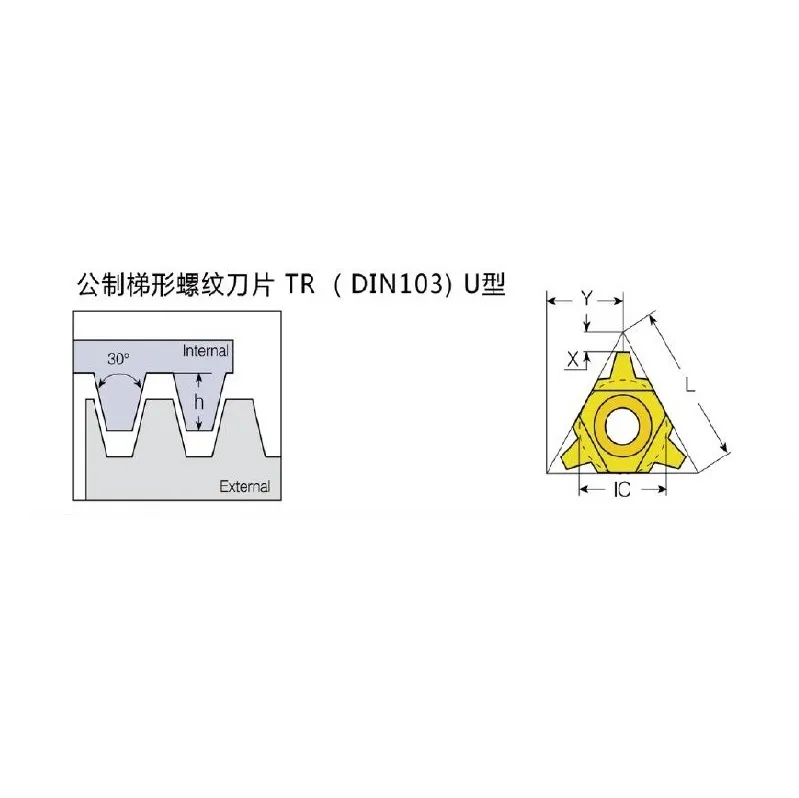

Вставки для нарезания резьбы TR U-Type Laydown
| I.C. | Шаг (мм) | Внешняя модель (R/L) | Внутренняя модель (R/L) | L | X | Y |
| 1/2″ U | 6 | 22U ER/L6TR | 22U IR/L6TR | 22 | 2 | 11 |
| 1/2″ U | 7 | 22U ER/L7TR | 22U IR/L7TR | 22 | 2.3 | 11 |
| 5/8″ U | 8 | 27U ER/L8TR | 27U IR/L8TR | 27 | 2.5 | 13.7 |
| 5/8″ U | 9 | 27U ER/L9TR | 27U IR/L9TR | 27 | 3 | 13.7 |
| 5/8″ U | 10 | 27U ER/L10TR | 27U IR/L10TR | 27 | 3.2 | 13.7 |
| 3/4″ U | 12 | 33U ER/L12TR | 33U IR/L12TR | 33 | 3.9 | 16.9 |
Рекомендации по обработке
- Совместимость держателей: это резьбонарезные вставки U-типа. Для них требуются специальные держатели инструмента U-типа (размер 22U, 27U или 33U), они не подходят для стандартных держателей резьбонарезных вставок 16er.
- Стратегия резания: для крупных шагов, таких как 10 мм или 12 мм, используйте модифицированный метод подачи с боковым зацеплением, чтобы уменьшить давление на инструмент.
-
Настройка станка: Эти резьбонарезные пластины для токарных операций создают значительный крутящий момент. Убедитесь, что заготовка жестко закреплена, для длинных валов часто требуется неподвижная опора.
