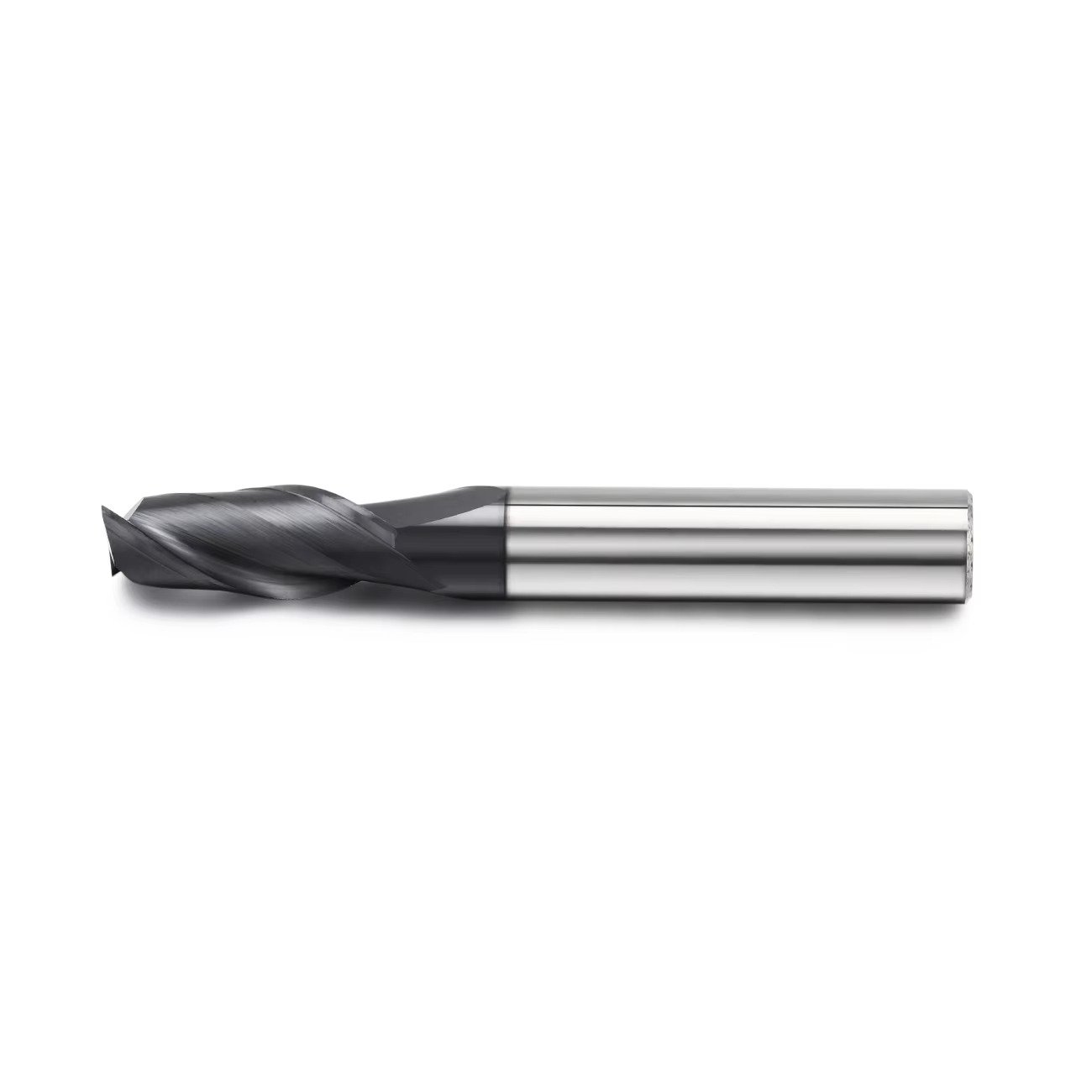

Двухрежущие торцевые фрезы из цельного твердого сплава
Ознакомьтесь с двухрежущими концевыми фрезами с тремя вариантами геометрии режущей кромки: квадратной, с угловым радиусом и шаровидной. Подберите подходящую форму инструмента для прорезания пазов, профилирования, вырезания карманов или 3D-обработки поверхностей.
Сравните проверенные серии изделий 2E, 2R и 2B, а затем выберите материал и длину заготовки, прежде чем запрашивать технические характеристики.

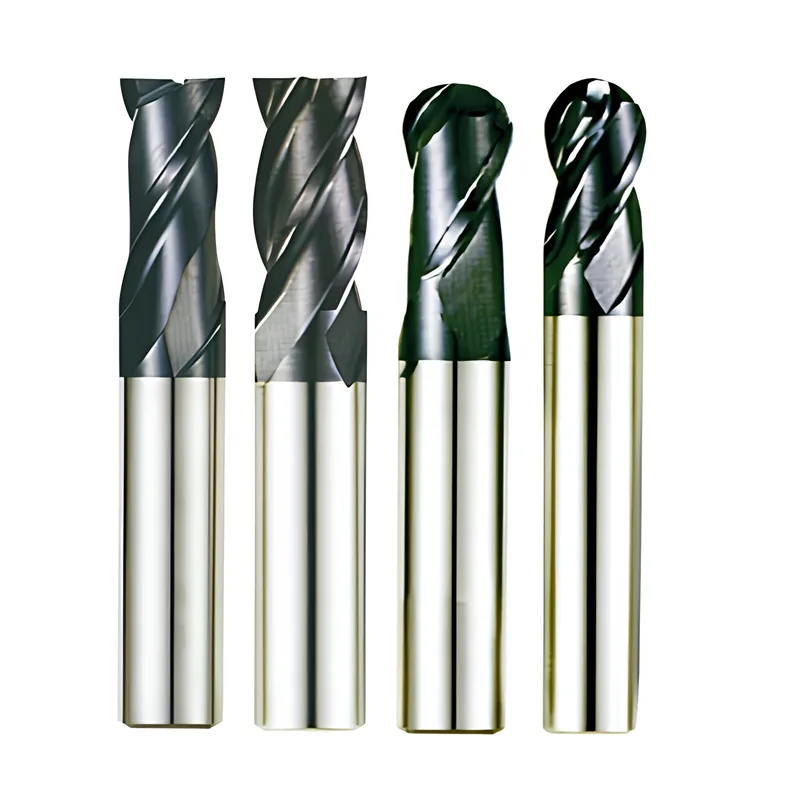

Три типа двухзубчатых концевых фрез
Две режущие кромки не определяют форму торца инструмента. Выберите квадратную, с закругленными углами или шаровую форму торца в зависимости от особенностей обрабатываемой детали.

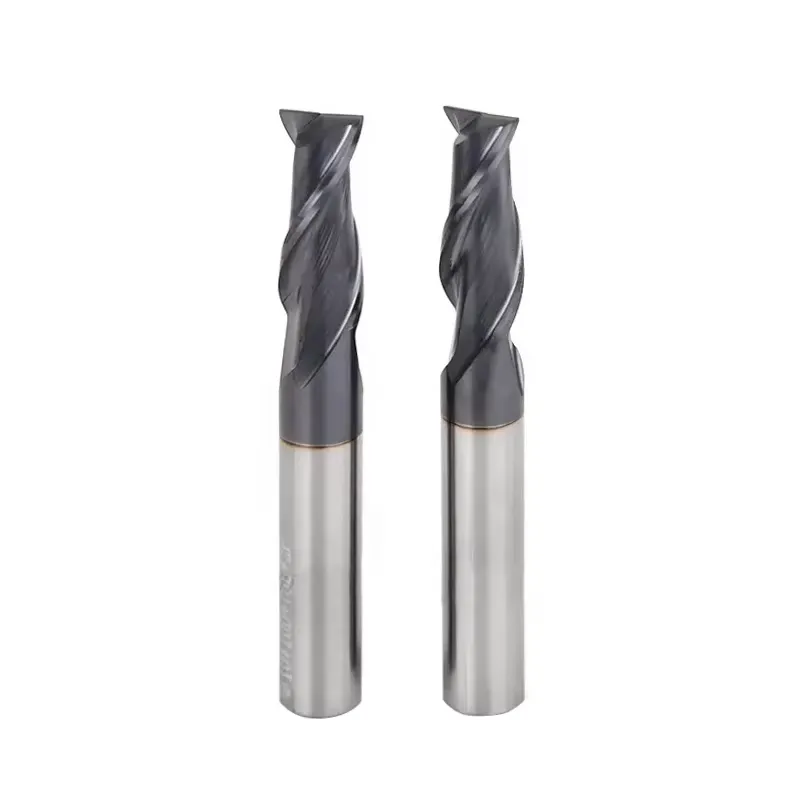

2E · 2-канальный квадратный
Пазы с плоским дном, карманы и буртики. Текущим стандартом для серии квадратных 2-канальных резаков является HMQ-2E.
Ознакомьтесь с квадратными концевыми фрезами →

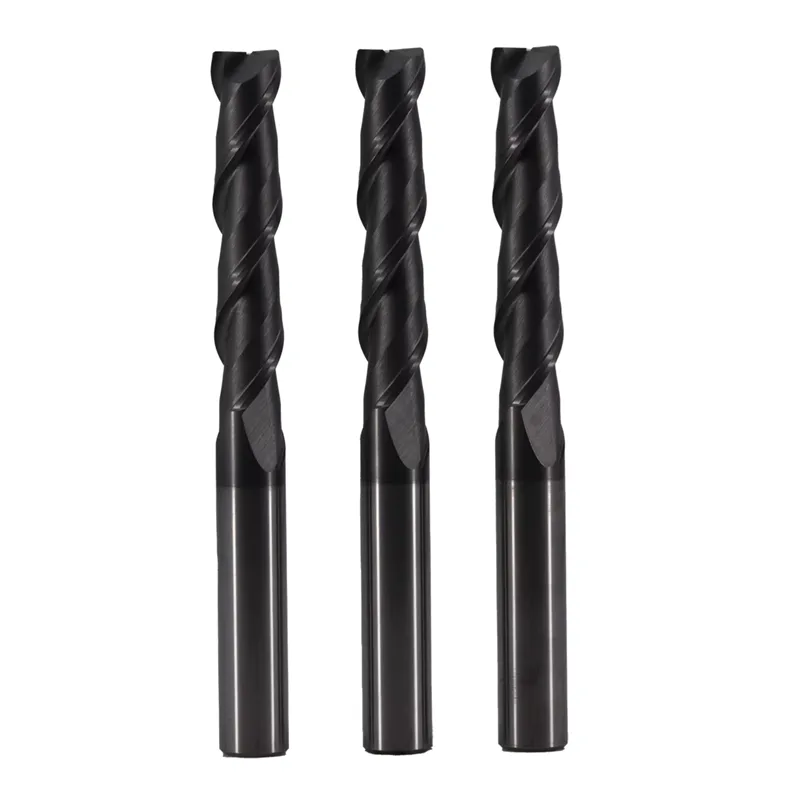

2R · 2-канальный радиус угла
Режущие углы с радиусной опорой для профилирования, бокового фрезерования и отдельных операций получистовой обработки. Стандартная серия: HMQ-2R.
Ознакомьтесь с концевыми фрезами с закруглённым краем →

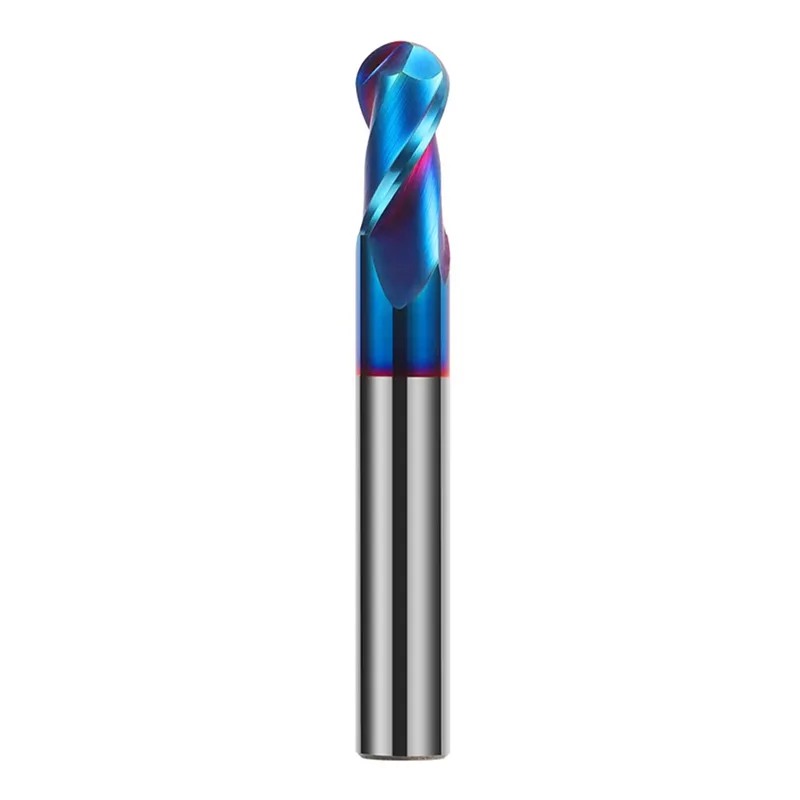

2B · 2-канальный сверло с шаровидным наконечником
Закруглённые наконечники для обработки 3D-контуров, профилей штампов и пресс-форм, а также для финишной обработки изогнутых поверхностей. Доступно десять серий 2B для работы с различными материалами.
Ознакомьтесь с концевыми фрезами с шаровидным носиком →Почему стоит выбрать твердосплавную концевую фрезу с двумя режущими кромками?
Геометрия с двумя канавками обеспечивает пространство для перемещения стружки, сохраняя при этом две режущие кромки. Правильный выбор по-прежнему зависит от профиля инструмента, материала, условий резания и жесткости.
Пространство для отвода чипа
Конструкции с двумя канавками могут иметь более широкие каналы для стружки по сравнению с аналогичными многоканальными инструментами, что способствует удалению стружки при операциях, где возникает проблема скопления стружки.
Три различных формы торцов
Модели 2E, 2R и 2B предназначены для выполнения различных режущих операций. Сначала следует выбрать геометрию режущей кромки, а не исходить из того, что одна конструкция с двумя режущими кромками подходит для всех операций.
Семейства, специфичные для материалов
Помимо экономичной линейки HMQ, двухрежущие инструменты с шаровидным наконечником представлены отдельными сериями для обработки стали, нержавеющей стали, алюминия и труднообрабатываемых материалов.
Ознакомьтесь с двумя сериями фрез с двумя режущими кромками
Ознакомьтесь с одним семейством квадратных наконечников, одним семейством наконечников с угловым радиусом и десятью семействами наконечников с шаровидной головкой. Каждое семейство включает соответствующие варианты стандартной, удлинённой и сверхудлинённой длины, представленные в текущем ассортименте продукции.

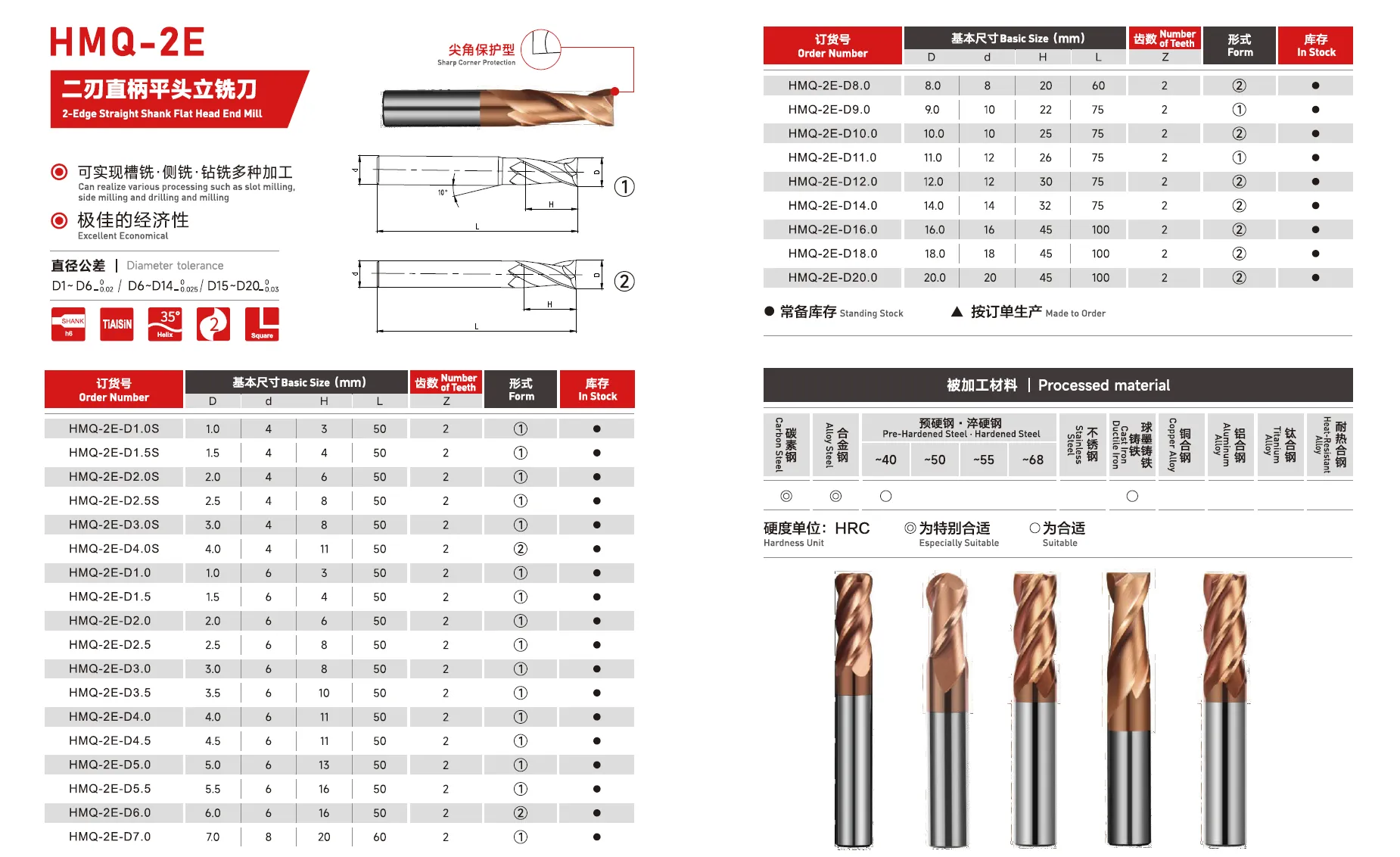

2E · Фреза с квадратным торцом
2 режущие кромки · Плоская режущая поверхностьHMQ-2E
2-канальный квадратныйЭкономичная серия из стали и алюминия. Плоская режущая кромка обеспечивает прорезание пазов с плоским дном, вырезание карманов и фрезерование буртиков.
2R · Фреза с угловым радиусом
2 режущие кромки · Закруглённый уголHMQ-2R
Радиус 2-х канавокЭкономичная серия из стали и алюминия. Имеет закругленный угол на плоской режущей кромке, что обеспечивает возможность бокового фрезерования, профилирования и повышенную прочность в углах.
2B · Серии концевых фрез с шаровидным носом
10 семейств, ориентированных на конкретные материалы · 2B / 2BL / 2BXHMQ-2B
2 флейтыЭкономичная серия изделий из стали и алюминия
HMP-2B
2 флейтыВысокопрочная сталь / нержавеющая сталь
HMM-2B
2 флейтыУниверсальная механическая обработка · сталь, нержавеющая сталь, чугун, закаленная сталь с твердостью не более HRC 40
HMT-2B
2 флейтыНержавеющая сталь / титановые сплавы
HMV-2B
2 флейтыВысокоэффективная сталь / нержавеющая сталь
HMH-2B
2 флейтыДиапазон высокоскоростной обработки материалов высокой твердости
HMS-2B
2 флейтыВысокотемпературные сплавы / титановые сплавы
HMX-2B
2 флейтыДиапазон обработки материалов сверхвысокой твердости
HAL-2B
2 флейтыЭкономичная серия шаровых насадок, специально предназначенных для алюминия
HAS-2B
2 флейтыСерия высокопроизводительных шариковых насадок, специально предназначенных для обработки алюминия
Подберите режущую кромку в соответствии с вашей операцией фрезерования
Начните с характеристики детали, а затем подберите соответствующий 2-режущий инструмент по форме и серии материалов.
Прорези и карманы с плоским дном
Для пазов, уступов и карманов, где требуется ровная поверхность среза и соответствующая стратегия удаления стружки.
Профилирование и поддержка по краям
Для контурной и боковой фрезеровки, когда контролируемый радиус угла соответствует геометрии заготовки.
3D-поверхности и контуры форм
Для обработки криволинейных поверхностей, фрезерования копий и профилей пресс-форм, требующих использования полусферического режущего наконечника.
Выберите 2-зубчатые концевые фрезы в зависимости от материала заготовки
Доступные формы инструментов зависят от серии. Например, некоторые серии инструментов для обработки сложных материалов предлагаются в виде шароносовых инструментов 2B, а не в виде стандартных квадратных фрез 2E.
Алюминиевые сплавы
HAL-2B и HAS-2B — для обработки алюминия с использованием инструментов с шаровидной головкой; HMQ-2E — для экономичной линейки квадратных инструментов для обработки стали и алюминия.
HAL-2B · HAS-2B · HMQ-2EУглеродистая и легированная сталь
В зависимости от вида резки выбирайте между экономичными изделиями серии HMQ и серией с шаровидными наконечниками, ориентированной на высокую производительность.
HMQ-2E / 2R / 2B · HMP-2BНержавеющая сталь
Ознакомьтесь с ассортиментом шароносовых фрез 2B, подобранных с учётом характеристик обрабатываемого материала. Важную роль играют геометрия поверхности, марка материала и стратегия резания.
HMP-2B · HMM-2B · HMT-2B · HMV-2BЧугун и универсальные изделия
Компания HMM осуществляет общепрофильную механическую обработку углеродистой и легированной стали, чугуна, нержавеющей стали и закаленной стали с твердостью не более HRC 40.
HMM-2BЗакаленные стали
Перед выбором длины инструмента и размера шарика необходимо проверить твердость материала и определить подходящую серию инструментов для материалов с высокой твердостью.
HMH-2B · HMX-2BТитан и высокотемпературные сплавы
Рассмотрите специальные серии фрез с шаровидным наконечником и уточните конкретный сорт заготовки, условия обработки и схему подачи охлаждающей жидкости.
HMT-2B · HMS-2BРазмеры двухзубчатой концевой фрезы и выбор длины
В заявке укажите размеры резания и тип инструмента. Радиус угла R применяется к инструментам типа 2R, тогда как у инструментов с полностью сферическим наконечником радиус сферической поверхности соответствует половине их режущего диаметра.

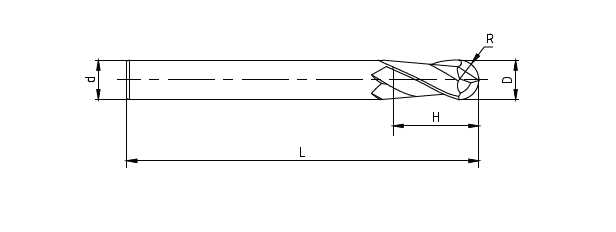

На рисунке показана геометрия наконечника типа 2B с шаровидным концом; наконечники типа 2E с квадратным концом и типа 2R с закругленным углом имеют иные профили.
Размеры, используемые в запросах предложений
Значения H (длина реза) и L (общая длина) не следует рассматривать как полезный вылет без предварительной оценки инструмента и способа закрепления.
| Геометрия инструмента | Стандарт | Расширенная версия | Удлиненная версия |
|---|---|---|---|
| Square · 2E | 2E | 2EL | 2EX |
| Радиус скругления · 2R | 2R | 2RL | 2RX |
| Сферический наконечник · 2B | 2B | 2BL | 2BX |
Суффиксы, обозначающие длину, указывают на варианты изделия; уточните точную длину канавки и общую длину по указанному номеру заказа.
Запрос цен и технических характеристик двухрежущей концевой фрезы
Укажите тип резака, материал заготовки и требуемые размеры, чтобы можно было подобрать подходящую серию двухрежущих резаков.
- Серия инструментов (2E / 2R / 2B) или номер заказа
- Диаметр режущей части D, диаметр хвостовика d и длина режущей части H
- Общая длина L и радиус угла/шарика (если применимо)
- Операция механической обработки, материал заготовки и требуемое количество
Запросить цены и технические характеристики
Укажите модель, область применения и количество, если это возможно.
