Производитель и поставщик концевых фрез с закруглённым краем
Компания ONMY поставляет твердосплавные концевые фрезы с закруглённым носом, также называемые фрезами с угловым радиусом, для черновой и получистовой обработки, бокового фрезерования, фрезерования карманов, обработки пресс-форм и металлообработки на станках с ЧПУ.
Выберите из представленных в каталоге твердосплавных концевых фрез серии HMQ-R с 2, 3 и 4 режущими кромками, с длинным и сверхдлинным хвостовиком, а также изготовленных по индивидуальному заказу концевых фрез с закруглённой передней кромкой и различными вариантами угла закругления для обработки стали, нержавеющей стали, закаленной стали, алюминия и других материалов.
Запросить расценки Просмотреть линейку продукцииПолучите рекомендацию по выбору концевой фрезы с закругленным носом
- ✓ Твердосплавные концевые фрезы с закруглённым носом для фрезерования на станках с ЧПУ
- ✓ Расчет радиуса закругления углов для повышения прочности режущей кромки
- ✓ Серии HMQ-2R, HMQ-3R и HMQ-4R, представленные в каталоге
- ✓ Варианты со стандартным, длинным и удлинённым хвостовиком
- ✓ Подходит для черновой, получистовой и формовой обработки
- ✓ Возможен индивидуальный выбор радиуса, длины канавки, покрытия и упаковки
Твердосплавные концевые фрезы с закруглённым носом и угловым радиусом
Фреза с закруглённым углом — это твердосплавная торцевая фреза с небольшим радиусом закругления на режущей кромке. Её также часто называют фрезой с угловым радиусом или фрезой с закруглённым углом. Закруглённый угол способствует укреплению режущей кромки и снижению сколов при фрезеровании с ЧПУ.
По сравнению с концевыми фрезами с квадратным торцом фрезы с закруглённым торцом обладают большей прочностью режущей кромки и более длительным сроком службы при выполнении многих операций черновой и получистовой обработки. По сравнению с концевыми фрезами с шаровидным торцом они лучше подходят для обработки плоских поверхностей, бокового фрезерования, фрезерования карманов и обработки с использованием прочной режущей кромки.
- Более прочная режущая кромка по сравнению с квадратными концевыми фрезами
- Подходит для черновой, получистовой и торцевой фрезеровки
- Подходит для обработки пресс-форм, нержавеющей стали и закаленной стали
- В каталоге представлены варианты с 2, 3 и 4 режущими кромками, с длинным и сверхдлинным хвостовиком, а также с индивидуальным радиусом
- Способствует уменьшению сколов на углах и увеличению срока службы инструмента
Выберите концевые фрезы с закруглённым торцом по количеству канавок и длине
В зависимости от материала, глубины резания, жесткости станка и требований к качеству поверхности используются фрезы с разным количеством зубьев, разным радиусом и различной длиной.
Двуканальные концевые фрезы с закруглённым носом
Двухрежущие концевые фрезы с закругленным носом обеспечивают большее пространство для удаления стружки и могут использоваться для обработки алюминия, меди, цветных металлов, а также в тех случаях, когда важно обеспечить отвод стружки.
Посмотреть 2-зубчатые концевые фрезы →3-зубчатые концевые фрезы с закруглённым носом
Трехзубчатые концевые фрезы с закругленным концом обеспечивают оптимальный баланс между отводом стружки, возможностями подачи и качеством обработки поверхности при общем фрезеровании на станках с ЧПУ и обработке цветных металлов.
Посмотреть 3-зубчатые концевые фрезы →4-зубчатые концевые фрезы с закруглённым носом
4-канальные концевые фрезы с закругленным концом обеспечивают более высокую жесткость и стабильность резания при обработке стали, нержавеющей стали, закаленной стали, литейной стали, а также при получистовой обработке.
Посмотреть 4-зубчатые концевые фрезы →Фрезы с закруглённым концом и угловым радиусом
В зависимости от прочности кромки, режущей нагрузки, качества поверхности и требований к геометрии углов можно выбирать различные варианты радиуса концевой фрезы с закруглённым носом.
См. руководство по радиусу →Фрезы с длинным хвостовиком и закруглённой режущей кромкой
Фрезы с круглым режущим краем с длинным и удлиненным хвостовиком подходят для обработки глубоких полостей, обработки пресс-форм и труднодоступных участков.
Посмотреть концевые фрезы с длинным вылетом →Фрезы с закруглённым концом на заказ
Фрезы с закруглённым концом могут изготавливаться по индивидуальному заказу с учетом указанных вами параметров: диаметра, длины канавки, общей длины, радиуса закругления угла, покрытия, материала и области применения.
Посмотреть специальные концевые фрезы →Серия концевых фрез HMQ-R с закруглённым носом и варианты хвостовиков
Чтобы эта страница больше напоминала настоящую страницу продукта в сегменте B2B, в следующем разделе представлены модели концевых фрез с закруглённым носом и угловым радиусом, представленные в каталоге, сгруппированные по количеству канавок и рабочему вылету.
| Пример серии каталогов | Тип продукта | Типичная область применения | Заметки по запросу |
|---|---|---|---|
| HMQ-2R | Двуканальная концевая фреза с закруглённым носом / с закруглённым углом | Продольное фрезерование, поперечное фрезерование, обработка алюминия, а также области применения, требующие отвода стружки и более прочной угловой кромки. | Укажите диаметр, радиус закругления углов, длину канавки, общую длину и требования к покрытию. |
| HMQ-2RH | Двухзубчатая концевая фреза с длинным хвостовиком и закруглённой рабочей поверхностью | Обработка с увеличенным радиусом действия, при которой важны как отвод стружки, так и прочность углов. | Полезно, когда рабочий вылет превышает стандартный, но глубина резания не слишком велика. |
| HMQ-2RG | Двухзубчатая концевая фреза с закруглённым носом и удлинённым хвостовиком | Обработка глубоких полостей, труднодоступных участков и цветных металлов с большим вылетом. | Укажите вылет, глубину резания и материал, чтобы можно было оценить жесткость инструмента. |
| HMQ-3R | 3-зубчатая концевая фреза с закруглённым носом / с закруглённым углом | Сбалансированный отвод стружки, возможности подачи и прочность кромок для общего фрезерования с ЧПУ. | Подходит в тех случаях, когда необходимо найти баланс между пространством для стружки, характерным для 2-канальных режущих кромок, и жесткостью, присущей 4-канальным режущим кромкам. |
| HMQ-3RH | Фреза с круглым торцом, 3 режущими кромками и длинным хвостовиком | Общее боковое фрезерование, фрезерование более глубоких профилей и операции, требующие увеличенного радиуса действия. | Рекомендуется для задач, требующих умеренного охвата, с сбалансированной режущей способностью. |
| HMQ-3RG | Трехзубчатая концевая фреза с закруглённым концом и удлинённым хвостовиком | Обработка с увеличенным радиусом действия в полостях, пресс-формах и заготовках с ограниченным доступом для инструмента. | Перед началом глубокой резки необходимо проверить жесткость станка, вылет инструмента и материал заготовки. |
| HMQ-4R | 4-зубчатая концевая фреза с закругленным носом / с закругленным углом | Сталь, нержавеющая сталь, закаленная сталь, боковое фрезерование, получистовая обработка и стабильное резание. | Более высокая жесткость и качество обработки поверхности по сравнению с вариантами с меньшим количеством канавок. |
| HMQ-4RH | Четырёхзубчатая концевая фреза с длинным хвостовиком и закруглённым носом | Боковое фрезерование с увеличенным радиусом действия, обработка пресс-форм и обработка полостей большей глубины. | При запросе предложения укажите длину хвостовика, радиус угла и требуемую длину канавки. |
| HMQ-4RG | Четырехзубчатая концевая фреза с закругленным носом и удлиненным хвостовиком | Операции с чрезвычайно большим вылетом при обработке пресс-форм и штампов или при обработке деталей с глубокими выемками. | Пришлите чертеж, данные о вылете, глубине резания и твердости материала, чтобы мы могли дать рекомендации. |
Приведенные примеры серий служат ориентиром при выборе продукции. Окончательные сведения о наличии, покрытии, диапазоне радиусов и габаритах следует уточнять в соответствии с вашим запросом на предложение или версией каталога.
Для чего используются концевые фрезы с закруглённым носом?
Фрезы с закруглённым торцом обычно используются в тех случаях, когда требуется более высокая прочность углов по сравнению с фрезами с квадратным торцом, при этом продолжая обрабатывать плоские или полуплоские поверхности.
Грубое фрезерование
Радиус закругления угла способствует повышению прочности режущей кромки при черновой обработке и интенсивном снятии материала.
Полуфабрикаты
Фрезы с закруглённым носом подходят для получистовой обработки поверхностей, когда важны как прочность, так и качество поверхности.
Боковое фрезерование
Используется для обработки боковых стенок, профильного фрезерования и стабильной резки по вертикальным поверхностям.
Карманное фрезерование
Подходит для карманного фрезерования, когда требуется более прочный режущий угол для предотвращения сколов на инструменте.
Обработка пресс-форм
Широко применяется при обработке пресс-форм и штампов, особенно из закаленной стали и предварительно закаленных материалов.
Обработка закаленных материалов
Кромка с радиусом повышает износостойкость при фрезеровании закаленной стали, нержавеющей стали и литейной стали.
Направляющая для радиуса концевой фрезы с закруглённым носом
Выбор радиуса концевой фрезы с закруглённым носом влияет на прочность режущей кромки, нагрузку на режущую кромку, качество поверхности и геометрию углов детали.
| Направление радиуса | Типичное использование | Примечания по выбору |
|---|---|---|
| Малый радиус поворота | Полуфинишная обработка, узкие детали, меньшие требования к внутренним углам | Это лучше в тех случаях, когда геометрия детали требует меньшего радиуса угла. |
| Средний радиус угла | Общая черновая обработка, боковое фрезерование, фрезерование карманов и обработка пресс-форм | Обеспечивает оптимальный баланс между прочностью режущей кромки, стабильностью резания и универсальностью обработки. |
| Более большой радиус угла | Тяжёлая резка, повышенные требования к прочности режущей кромки и увеличенный срок службы инструмента | Повышает прочность кромок, но требует проверки зазора в углах детали. |
| Пользовательский радиус | Нестандартные чертежи, специальные детали, требования к инструменту для OEM-производства | Радиус можно настроить в соответствии с чертежом, образцом или условиями обработки. |
Если вам требуется фреза с закруглённым концом с определённым радиусом, например с нестандартным значением R, пожалуйста, пришлите нам ваш чертеж или технические характеристики инструмента для рассмотрения.
Фрезы с закруглённым торцом для обработки заготовок из различных материалов
Выбор оптимальной концевой фрезы с закругленным носом зависит от материала заготовки, его твердости, глубины резания, жесткости станка, покрытия и требуемого радиуса.
| Материал заготовки | Рекомендуемая концевая фреза с закругленным носом | Типичное направление проектирования | Связанная страница |
|---|---|---|---|
| Алюминий / Медь / Цветные металлы | Фрезы с закруглённым торцом с 2 или 3 режущими кромками | Острая режущая кромка, пространство для стружки, отполированная канавка и, при необходимости, антиадгезионное покрытие | Фрезы для алюминия |
| Углеродистая сталь / Легированная сталь | 4-зубчатые или 3-зубчатые концевые фрезы с закруглённым торцом | Сбалансированная жесткость, закруглённые кромки и износостойкое покрытие | Твердосплавные концевые фрезы |
| Нержавеющая сталь | 4-зубчатые концевые фрезы с закруглённым торцом или с геометрией, специально разработанной для обработки нержавеющей стали | Прочное режущее лезвие, термостойкое покрытие и стабильное удаление стружки | Фрезы для обработки нержавеющей стали |
| Закаленная сталь / Сталь для литейных форм | Жесткие концевые фрезы с закруглённым краем, имеющие подходящий радиус и покрытие | Износостойкий сорт твердого сплава, прочная кромка и покрытие для фрезерования твердых материалов | Фрезы для закаленной стали |
В случае обработки сложных материалов сообщите нам значения твердости, глубину резания, требуемый радиус и размер инструмента, чтобы мы могли порекомендовать подходящую твердосплавную торцевую фрезу с закругленным носом.

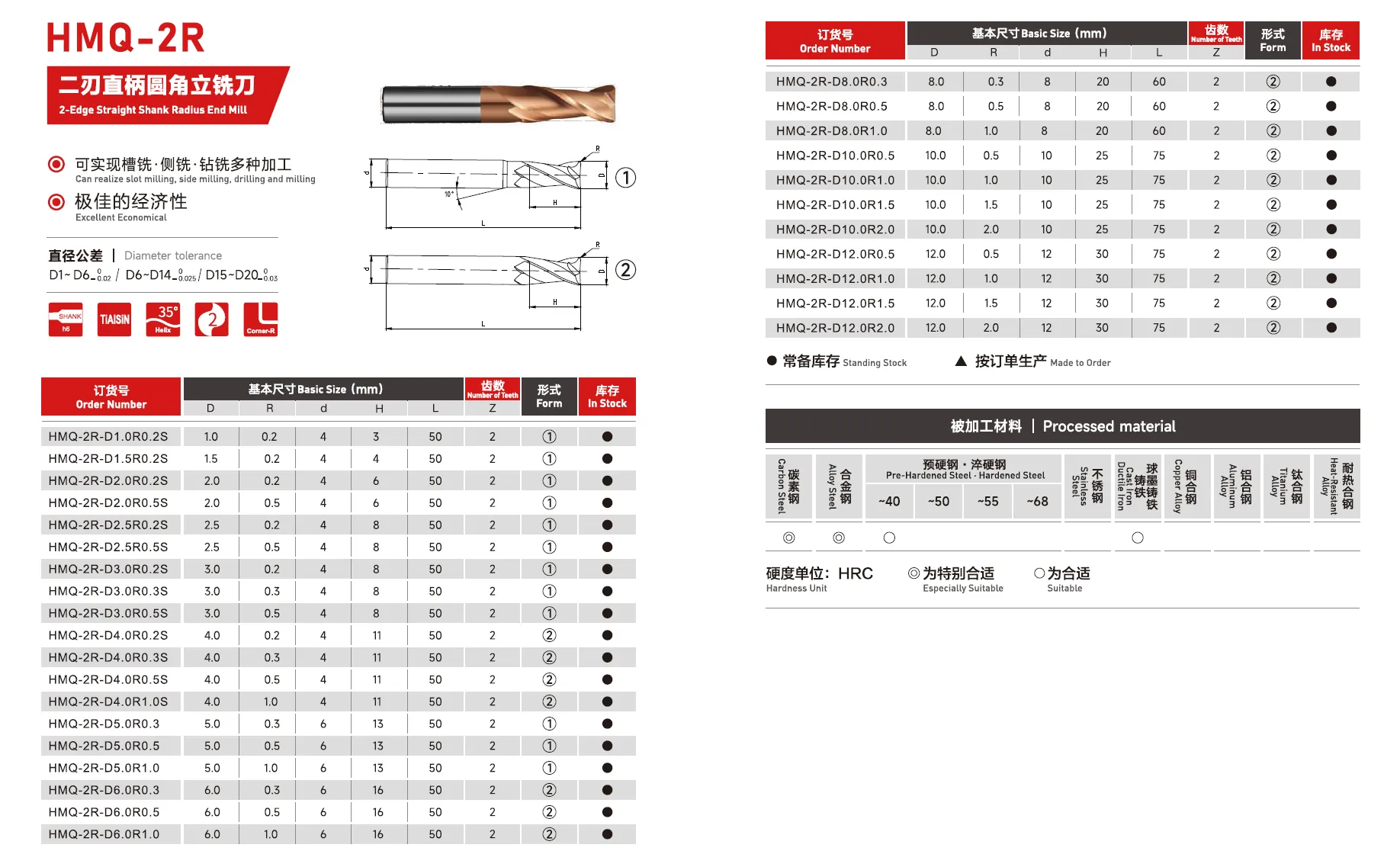

Технические характеристики концевых фрез с закруглённым носом от Catalogue Logic
Фрезы ONMY с закруглённым носом можно выбирать по радиусу закругления углов, количеству канавок, длине хвостовика, направлению нанесения покрытия и материалу заготовки.
| Пункт спецификации | Доступные направления | Как это помогает при отборе |
|---|---|---|
| Форма инструмента | Фреза с закруглённым носом / с угловым радиусом / с закруглённым углом | Обеспечивает более прочную режущую кромку по сравнению с острым квадратным углом, сохраняя при этом геометрию с плоским концом. |
| Количество флейт | 2 канавки, 3 канавки, 4 канавки и индивидуальное количество канавок | 2-канальная форма способствует отводу стружки; 4-канальная форма обеспечивает повышенную жесткость и более высокое качество обработки. |
| Радиус угла | Стандартные значения R и индивидуальный радиус в соответствии с чертежом | Выбирайте с учетом требований к углу детали, прочности кромки и желаемого срока службы инструмента. |
| Конструкция штанги / вылета | Стандартный хвостовик, длинный хвостовик и сверхдлинный хвостовик | Выбирайте с учетом зоны охвата, глубины полости, вылета и стабильности обработки. |
| Диапазон диаметров | Стандартные размеры в метрической системе, размеры в дюймах и диаметры по индивидуальному заказу | Поддерживает стандартные размеры фрез для ЧПУ, а также нестандартные требования к инструменту со стороны производителей оригинального оборудования (OEM). |
| Покрытие | Покрытие, подобранное с учетом материала: алюминий, сталь, нержавеющая сталь или закаленная сталь | Повышает износостойкость, термостойкость и ресурс инструмента при обработке соответствующих материалов. |
| Настройки | Диаметр, радиус, длина канавки, общая длина, хвостовик, покрытие, маркировка и упаковка | Подходит для OEM-производителей, дистрибьюторов, а также для изготовления инструментов по чертежам и нестандартных инструментов. |

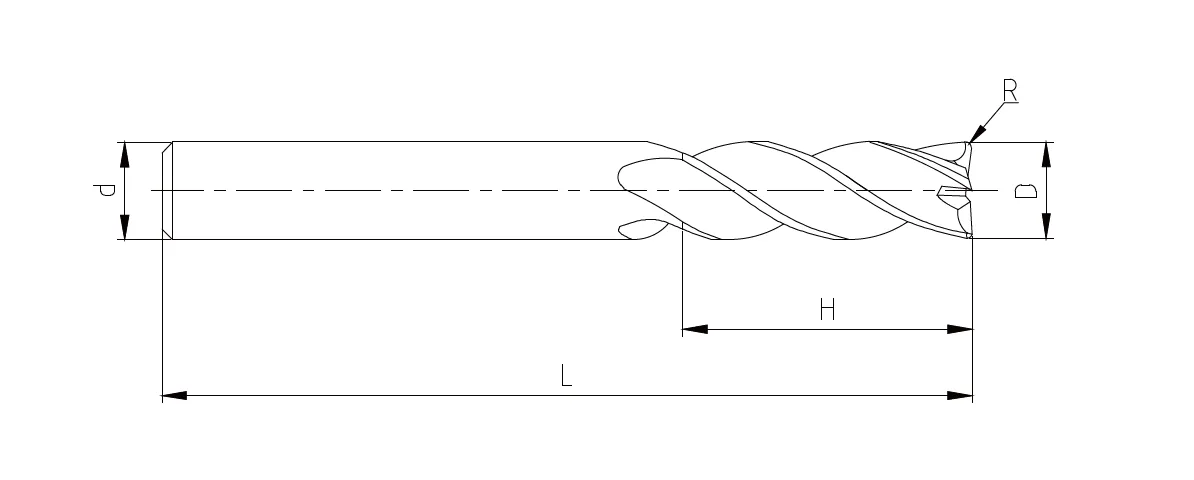

Для уточнения точных размеров, пожалуйста, укажите требуемый диаметр, радиус закругления углов, длину канавки, общую длину, диаметр хвостовика, твердость материала и количество. Наша команда подберет для вас наиболее подходящий стандартный изделие или вариант, изготовленный по индивидуальному заказу.
Технические характеристики и варианты твердосплавных концевых фрез с закруглённым носом
Компания ONMY может поставлять стандартные и изготовленные по индивидуальному заказу твердосплавные концевые фрезы с закруглённым носом различного диаметра, с различными значениями радиуса закругления углов, количеством канавок, длиной режущей части, размерами хвостовика и покрытиями.
- Форма инструмента: фреза с закругленным носом / с угловым радиусом / с закругленным углом
- Количество флейт: 2 канавки, 3 канавки, 4 канавки и индивидуальное количество канавок
- Примеры из каталога: HMQ-2R, HMQ-2RH, HMQ-2RG, HMQ-3R, HMQ-3RH, HMQ-3RG, HMQ-4R, HMQ-4RH и HMQ-4RG
- Параметры радиуса: стандартный радиус и пользовательское значение R
- Варианты длины: стандартный хвостовик, длинный хвостовик и сверхдлинный хвостовик
- Варианты диаметра: размеры в метрической системе, дюймовые размеры и размеры по индивидуальному заказу
- Варианты покрытия: выбираются в зависимости от материала: алюминий, сталь, нержавеющая сталь или закаленная сталь
Фреза с закруглённым торцом, фреза с квадратным торцом и фреза с шаровидным торцом
Фрезы с закруглённым торцом часто сравнивают с фрезами с квадратным торцом и фрезами с шаровидным торцом. Правильный выбор зависит от того, какой результат обработки вам нужен.
| Тип инструмента | Основная особенность | Наилучшее применение | Связанная страница |
|---|---|---|---|
| Квадратная концевая фреза | Плоский срез и более острый угол | Пазы, карманы, фрезерование с плоским дном и квадратные уступы | Квадратные концевые фрезы |
| Фреза с закруглённым носом / угловая радиусная фреза | Плоский конец со скруглённым режущим углом | Укрепление кромок, черновая, получистовая обработка, боковое фрезерование и обработка пресс-форм | Текущая страница |
| Концевая фреза с шаровым наконечником | Полностью закругленный режущий наконечник | 3D-контурная обработка, обработка криволинейных поверхностей, финишная обработка пресс-форм и профильное фрезерование | Концевые фрезы с шаровым наконечником |
| Фреза для скругления углов | Форморез для скругления кромок заготовки | Скругление кромок деталей — это не то же самое, что фреза с закруглённой кромкой | Специальные концевые фрезы |
Важно: концевую фрезу с закруглённым торцом также называют концевой фрезой с угловым радиусом, но она не является тем же самым, что и фреза для скругления углов.
Нужны фрезы с закруглённым концом на заказ?
Если стандартные концевые фрезы с закруглённым торцом не соответствуют вашим требованиям к обработке, компания ONMY готова изготовить концевые фрезы с закруглённым торцом из твердого сплава по индивидуальному заказу в соответствии с чертежом, образцом или техническими требованиями. Индивидуальные параметры включают диаметр, длину канавки, общую длину, диаметр хвостовика, количество канавок, радиус угла, покрытие, марку твердого сплава, маркировку и упаковку.
Дополнительные материалы по выбору твердосплавных концевых фрез
Сравните концевые фрезы с закруглённым торцом с другими твердосплавными концевыми фрезами, покрытиями и вариантами инструментов для обработки конкретных материалов.
Твердосплавные концевые фрезы
Перейдите на главную страницу категории твердосплавных концевых фрез и сравните фрезы с квадратным, шаровидным, круглой и плоской головками, а также черновые и изготовленные на заказ концевые фрезы.
Посмотреть твердосплавные концевые фрезы →Руководство по покрытиям концевых фрез
Сравните варианты покрытий для алюминия, нержавеющей стали, закаленной стали, титановых сплавов и других материалов.
Просмотреть руководство по нанесению покрытий →Концевые фрезы на заказ
Пришлите чертеж или информацию о применении, чтобы заказать изделие с индивидуальными параметрами: диаметр, радиус, длина канавки, покрытие и марка твердого сплава.
Посмотреть специальные концевые фрезы →Вам нужны концевые фрезы с закруглённым носом для ваших задач механической обработки?
Пришлите нам свои требования к концевым фрезам с закруглённым носом, и наша команда поможет подобрать подходящий инструмент. Пожалуйста, укажите материал, твёрдость, диаметр инструмента, радиус угла, длину канавки, общую длину, диаметр хвостовика, требования к покрытию и количество (если известно).
- Фрезы с закруглённым торцом HMQ-2R, HMQ-3R и HMQ-4R
- Фрезы с круглым ножом и длинным хвостовиком HMQ-2RH / 3RH / 4RH
- Фрезы с круглым режущим краем и удлиненным хвостовиком HMQ-2RG / 3RG / 4RG
- Стандартные и индивидуальные варианты радиуса торцевой фрезы с закруглённым концом
- Фрезы с закруглённым торцом для обработки стали, нержавеющей стали, закалённой стали и алюминия
- Фрезы с закругленным носом из твердого сплава, изготовленные по чертежу
Отправьте запрос
Часто задаваемые вопросы о концевых фрезах с закруглённым краем
Что такое концевая фреза с бычьим носом?
Фреза с закруглённой кромкой — это твердосплавная торцевая фреза с радиусом закругления на режущей кромке. Её также называют торцевой фрезой с радиусом закругления или фрезой с закруглённой кромкой.
Для чего используется концевая фреза с закругленным краем?
Фрезы с закруглённой кромкой используются для черновой и получистовой обработки, бокового фрезерования, фрезерования карманов, обработки форм и обработки закаленных материалов, когда требуется повышенная прочность кромки.
Фреза с закруглённым торцом — это то же самое, что фреза с угловым радиусом?
Да. В большинстве случаев при фрезеровании с ЧПУ термины «фреза с закруглённым торцом» и «фреза с закруглённым режущим углом» означают один и тот же тип инструмента: инструмент с плоским торцом и закруглённым режущим углом.
В чём заключается разница между концевой фрезой с закруглённым носом и концевой фрезой с шаровидным носом?
Фреза с полукруглым торцом имеет плоскую торцевую поверхность со скруглённым углом, тогда как фреза с шаровидным торцом имеет полностью скруглённый режущий кончик. Фрезы с полукруглым торцом лучше подходят для фрезерования с образованием прочных кромок, тогда как фрезы с шаровидным торцом — для 3D-контурной обработки и обработки криволинейных поверхностей.
Как выбрать радиус концевой фрезы с закругленным краем?
Меньший радиус лучше подходит в тех случаях, когда деталь требует более узкого угла. Больший радиус повышает прочность кромок и увеличивает срок службы инструмента, однако необходимо проверить геометрию детали и зазоры.
Какая фреза с закруглённым носом лучше всего подходит для обработки нержавеющей стали?
Для обработки нержавеющей стали обычно рекомендуется использовать жесткую 4-канальную торцевую фрезу с закругленным носом, оснащенную подходящим термостойким покрытием и прочной режущей кромкой.
Какие серии концевых фрез с закругленным носом вы поставляете?
Компания ONMY поставляет фрезы с закруглённым носом и угловым радиусом, представленные в каталоге, в том числе 2-канальные, 3-канальные, 4-канальные фрезы с закруглённым носом с длинным и удлинённым хвостовиком. Примеры серий включают HMQ-2R, HMQ-2RH, HMQ-2RG, HMQ-3R, HMQ-3RH, HMQ-3RG, HMQ-4R, HMQ-4RH и HMQ-4RG.
Вы изготавливаете концевые фрезы с закруглённым краем на заказ?
Да. Компания ONMY изготавливает фрезы с закруглённой кромкой на заказ в соответствии с чертежом, образцом или условиями обработки. Возможные параметры индивидуальной настройки включают диаметр, длину канавки, общую длину, диаметр хвостовика, количество канавок, радиус угла, покрытие, марку твердого сплава, маркировку и упаковку.
Можно ли получить рекомендацию по выбору концевой фрезы с закруглённым краем?
Да. Пожалуйста, сообщите нам материал заготовки, её твёрдость, вид обработки, размер инструмента, требования к радиусу закругления, предпочтительное покрытие, количество и, если возможно, приложите чертеж. Наша команда рассмотрит ваши требования и порекомендует подходящую торцевую фрезу с закруглённым носом.
