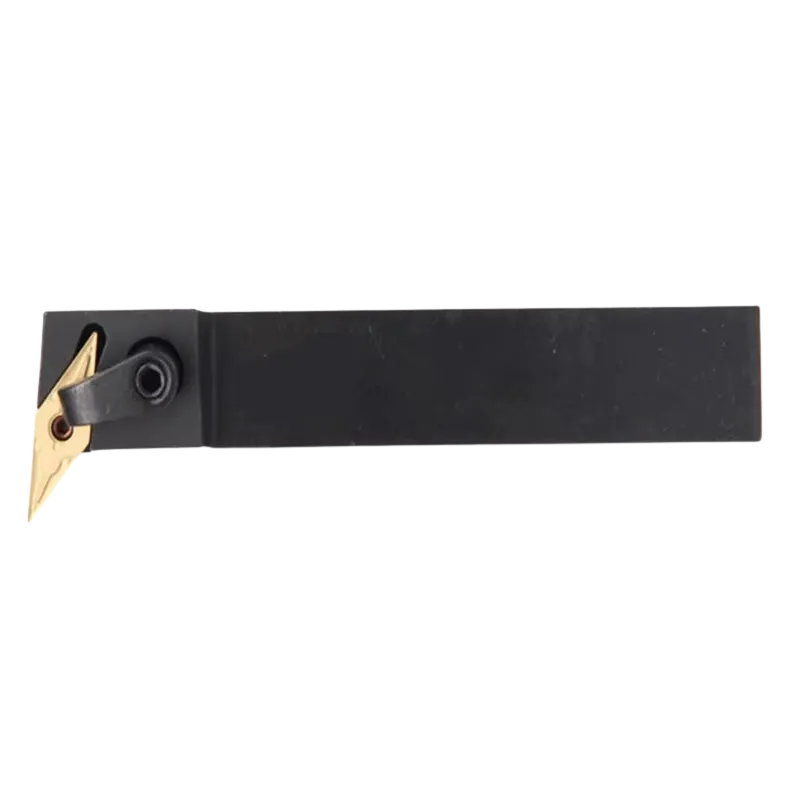

MVUNR/l WERKZEUGHALTER mit 95°-Winkel für vielseitiges Drehen

Überblick

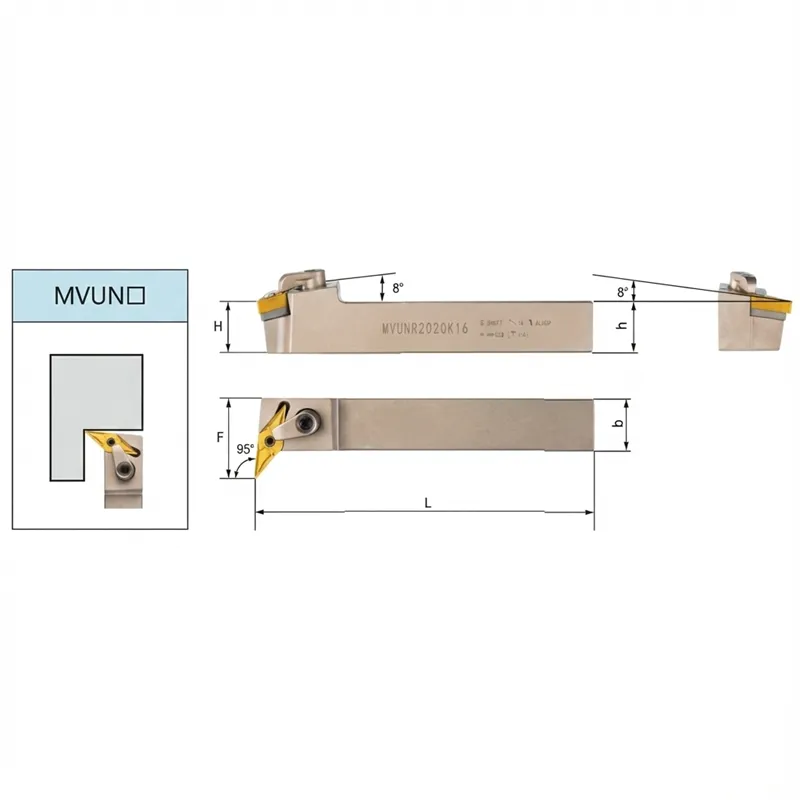

Die MVUNR/L-Serie ist ein Hochleistungs-Außendrehwerkzeughalter, der für maximale Vielseitigkeit beim CNC-Profilieren entwickelt wurde. Der MVUNR zeichnet sich durch seinen spezifischen Eintrittswinkel von 95° aus und bietet einen ausgezeichneten Freiraum für Plandrehoperationen, während er gleichzeitig die Möglichkeit bietet, komplexe Konturen zu zeichnen. Diese Geometrie leitet die Schnittkräfte effektiv entlang der Achse und gewährleistet eine stabile Bearbeitung verschiedener Werkstückmaterialien.

Optimiert für VNMG-Einsätze

Dieser Halter wurde für die Aufnahme von VNMG-Wendeplatten (35° Diamant) entwickelt. Die Kombination aus der scharfen 35°-Wendeschneidplatte und der 95°-Haltergeometrie schafft ein leistungsstarkes Werkzeug für das Halbschlichten und Schlichten. Er ermöglicht es den Bearbeitern, Planschnitte auszuführen und quadratische Schultern nahtlos mit Standard MVUNR 2525 oder präzisen MVUNR 2020K16 Größen zu drehen.

Starre Stabilität vom Typ M

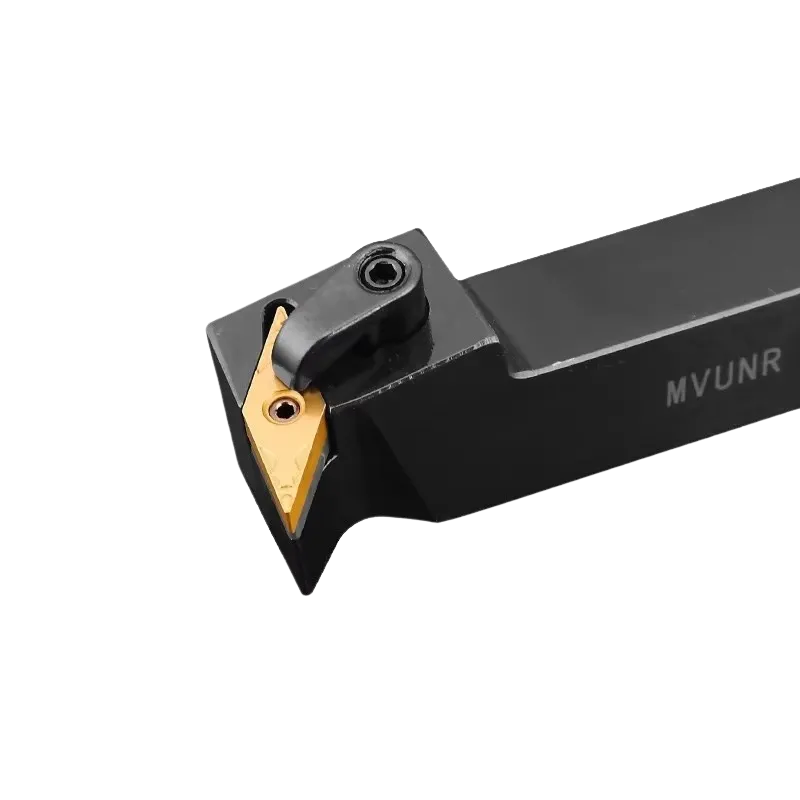

Um die bei einem Winkel von 95° auftretenden Schnittkräfte zu bewältigen, verfügt der MVUNR TOOL HOLDER über das robuste M-Type Double Clamping System. Der Sicherungsstift und die obere Klemmung halten die schlanke VNMG-Wendeplatte fest, verhindern Vibrationen und gewährleisten eine hohe Oberflächenqualität bei tiefen Profil- oder Planschnitten.

ISO-Code-Benennungsregeln

Hier ist die technische Aufschlüsselung des MVUNR-Codes, korrigiert, um Ihre spezifische 95°-Geometrie wiederzugeben:

FAQs

F1: Welchen Vorteil hat der 95°-Winkel der MVUNR?
A: Das 95° Eintrittswinkel ermöglicht es dem Werkzeug, Plandreharbeiten mit besserem Freiraum durchzuführen als ein 93°-Werkzeug. Es erzeugt einen Steigungswinkel von -5°, der die Schnittkräfte stärker axial ausrichtet, was bei schlanken Teilen oft zu weniger Radialrattern führt.

F2: Kann ich den MVUNR 2525 sowohl zum Plandrehen als auch zum Wenden verwenden?
A: Ja, der MVUNR 2525 ist äußerst vielseitig. Mit seinem 95°-Winkel eignet er sich perfekt zum “Plandrehen und Drehen” (Ziehen des Werkzeugs über die Fläche und anschließendes Drehen des Durchmessers) in einer einzigen Einrichtung ohne Werkzeugwechsel.

F3: Werden die Standard VNMG-Einsätze verwendet?
A: Ja, der MVUNR TOOL HOLDER ist mit Standard-ISO VNMG-Einsätzen (wie VNMG 1604) kompatibel. Sie können dieselben Einsätze wie Ihre MVJNR- oder MVQNR-Halter verwenden und so Ihre Lagerkosten reduzieren.
