MVQNR/L Externer Drehwerkzeughalter
- Werkzeugtyp: Außen-Drehwerkzeughalter (Außendrehen)
- Modellreihe: MVQNR/L (Rechts- und Linkshänder)
- Eintrittswinkel: 107,5° Eintrittswinkel (Ideal für Unterschneidungen)
- Klemmsystem: M-Typ Doppelklemme (Stift- und Oberklemme)
- Kompatibilität einfügen: VNMG, VNMA, VNMM (35°-Diamant-Einsätze)
-
Wichtigste Anwendung: Tiefes Profilieren, Rückdrehen und Hinterschneiden.
Wenden Sie sich an unser Verkaufsteam, um alle Ihre Preisoptionen zu erfahren.
Überblick
Die MVQNR/L-Serie ist die ultimative Lösung für komplexe CNC-Profilierungen. Im Gegensatz zu Standardhaltern verfügt der MVQNR TOOL HOLDER über einen speziellen 107,5°-Eintrittswinkel (oft auch als -17,5°-Steigungswinkel bezeichnet). Diese Geometrie bietet den notwendigen Freiraum für das “Hinterdrehen” und Hinterschneiden (Schneiden vom Futter weg) und ermöglicht es den Bearbeitern, komplizierte Konturen und Reliefs nachzuzeichnen, die 93°-Werkzeuge nicht erreichen können.
Optimiert für VNMG-Einsätze

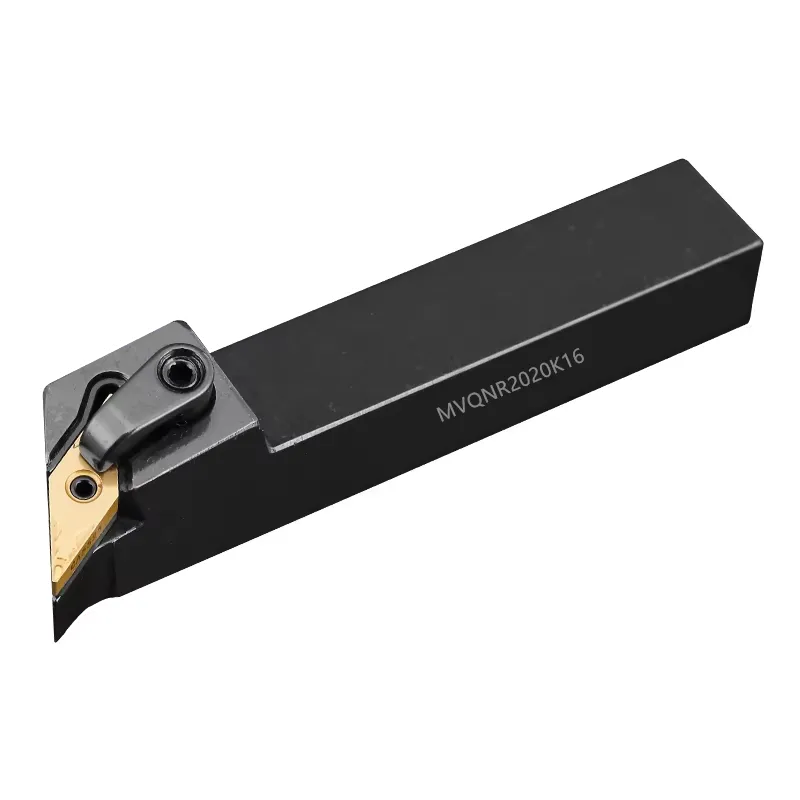

Dieser Halter wurde für die Aufnahme der schlanken VNMG-Wendeplatte (35°-Diamant) entwickelt und kombiniert maximale Zugänglichkeit mit Feinbearbeitungsmöglichkeiten. Er wird häufig in Branchen eingesetzt, die eine hochpräzise Konturierung von Wellen und Bauteilen in der Luft- und Raumfahrt erfordern. Ob Sie den kompakten MVQNR 2020K16 oder die robuste Version MVQNR 2525 verwenden, dieses Werkzeug gewährleistet präzises Kopierdrehen.

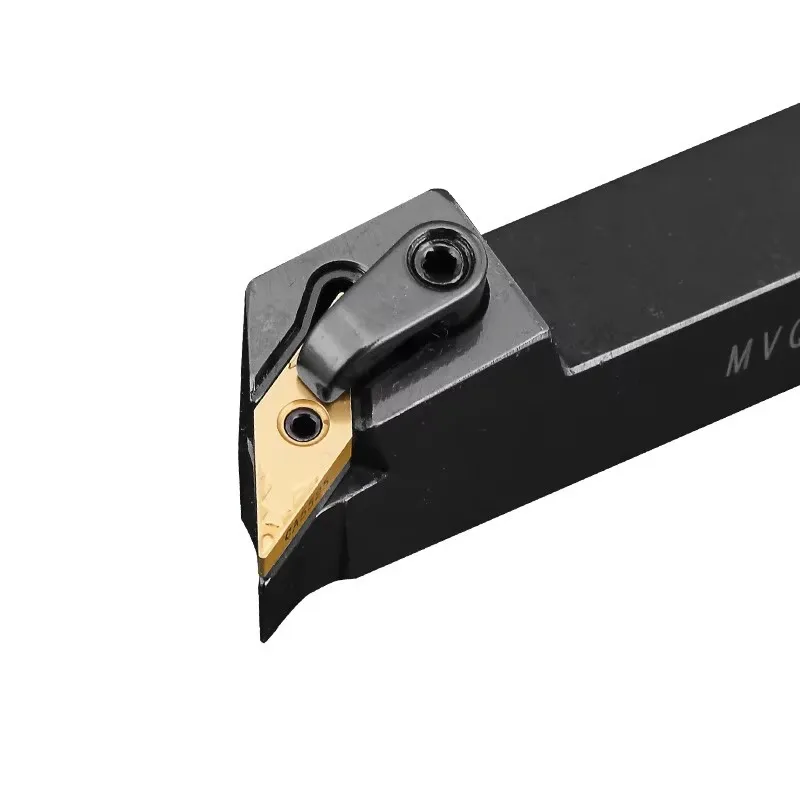

Starre Stabilität vom Typ M
Das Profilieren in mehrere Richtungen erzeugt unterschiedliche Radialkräfte. Um dem entgegenzuwirken, verwendet der MVQNR das M-Type Double Clamping System. Der Sicherungsstift und die obere Klemmung halten die schmale VNMG-Wendeplatte sicher fest und verhindern eine Verschiebung während der für Profilierzyklen typischen Druck- und Zugbewegungen.
ISO-Code-Benennungsregeln
Hier ist die Aufschlüsselung des MVQNR-Codes, wobei die spezielle “Q”-Geometrie hervorgehoben wird:
| Position | Code | Parameter | Beschreibung & Technischer Vorteil |
| 1. | M | Klemmverfahren |
Mehrfachverriegelung (Doppelklemme): Verwendet Stift und obere Klemme. • Vorteil: Entscheidend für die Stabilität der 35°-Wendeplatte bei multidirektionalen Schnitten. |
| 2. | V | Form einfügen |
35° Diamant: Passend zu VNMG-Einsätzen. • Vorteil: Die beste Wendeplattenform für das Eindringen in enge Ecken und die Feinbearbeitung. |
| 3. | Q | Halterungstyp |
107,5° Eingangswinkel: (-17,5° Steigungswinkel). • Vorteil: Das entscheidende Merkmal. Ermöglicht Hinterschneidungen und Rückdrehungsfreiheit. |
| 4. | N | Freiraum-Winkel |
Negativ (0°): Der Einsatz sitzt senkrecht. • Vorteil: Bietet 4 nutzbare Schneidkanten (beidseitig) und verbessert die Wirtschaftlichkeit. |
| 5. | R/L | Hand des Werkzeugs |
Rechts (R) / Links (L): Schnittrichtung. • Vorteil: Wählen Sie je nach Profilierrichtung und Revolveraufbau. |
FAQ
F1: Was ist der Unterschied zwischen MVQNR und MVJNR?
A: Es kommt auf den Winkel und die Anwendung an. MVJNR hat einen Winkel von 93°, der sich hervorragend zum Drehen und für die Schulterkorrektur eignet. MVQNR hat eine 107,5° Winkel, der keine quadratische Schulter schneiden kann, aber für Unterbietung (Hinterschneidungen) und Rückdrehen, wenn das Werkzeug zusätzlichen Spielraum benötigt.
F2: Warum sollte man einen VNMG-Einsatz für die Profilerstellung verwenden?
A: Das Wendeschneidplatte VNMG hat einen engen Spitzenwinkel von 35°. Dadurch kann das Werkzeug in sehr enge Nuten eindringen und steilen Winkeln folgen, bei denen breitere Wendeplatten (wie CNMG oder TNMG) stören würden.
F3: Kann ich MVQNR 2525 zum Schruppen verwenden?
A: Wir empfehlen eine Begrenzung MVQNR 2525 zum leichten Schruppen oder Schlichten. Die 35°-Wendeplattenspitze ist im Vergleich zu einer 80°-CNMG-Wendeplatte empfindlich. Starkes Schruppen mit einer V-Wendeplatte kann zum Bruch der Spitze führen.

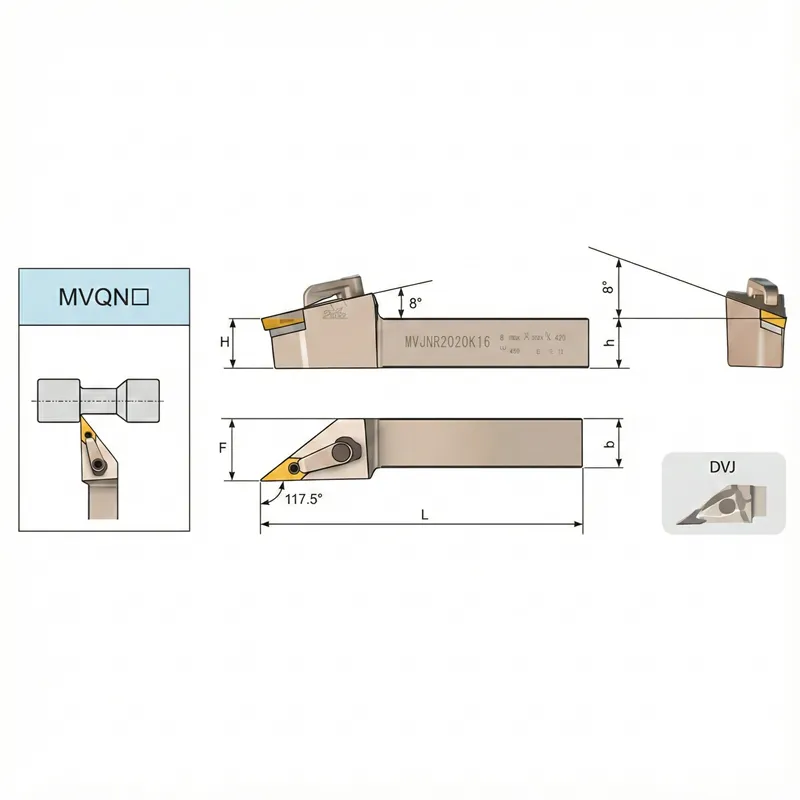

Spezifikationen
| MODELL | GRÖSSE(MM) | INSERT | SHIM | MITTE-PIN | WRENCH | PLATEN | DOPPEL SCHRAUBE | WRENCH | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LINKS | RECHTS | h | b | H | F | L | |||||||
| MVQNL1616K16 | MVQNR1616K16 | 16 | 16 | 16 | 22 | 125 | VN□□1604□□ | MV1603 | CTM513 | L2 | HL2113 | ML0625 | L3 |
| MVQNL2020K16 | MVQNR2020K16 | 20 | 20 | 20 | 25 | 125 | VN□□1604□□ | ||||||
| MVQNL2525M16 | MVQNR2525M16 | 25 | 25 | 25 | 32 | 150 | VN□□1604□□ | HL2413 | |||||
| MVQNL3232P16 | MVQNR3232P16 | 32 | 32 | 32 | 40 | 170 | VN□□1604□□ |
