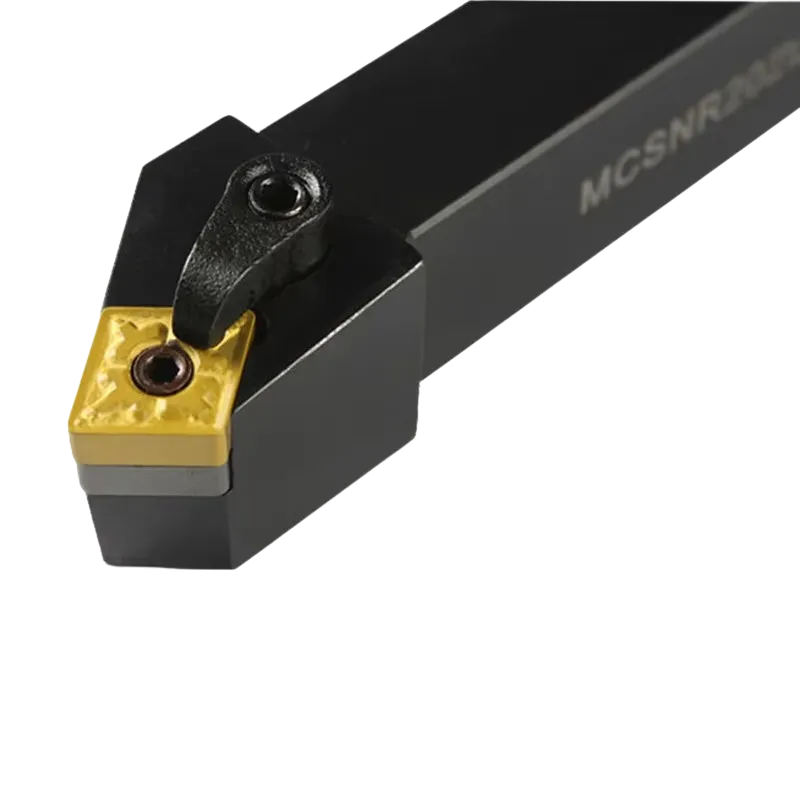

MCSNR/L Drehwerkzeughalter | 45° M-Typ Doppelklemm-Drehwerkzeug für CNMG-Wendeschneidplatten
Der MCSNR/L Drehwerkzeughalter ist ein robuster Drehwerkzeughalter, der für hochstabiles Außendrehen und schweres Schruppen entwickelt wurde. Mit einem Anstellwinkel von 45 Grad gleicht dieser Werkzeughalter für das Drehen die Schnittkräfte effektiv aus und reduziert so Werkzeugverschleiß und Schwingungen. Er ist mit einem M-Typ-Multi-Lock-System ausgestattet und bietet einen sicheren Sitz für CNMG-, CNMA- und CNMM-Wendeplatten, was ihn bis einer zuverlässigen Wahl für anspruchsvolle CNC-Umgebungen macht.
Wenden Sie sich an unser Verkaufsteam, um alle Ihre Preisoptionen bis erfahren.
Hochstabiler MCSNR/L-Werkzeughalter mit 45° Steigungswinkel
Der MCSNR/L-Werkzeughalter ist eine spezielle Hochleistungsoption unter den CNC-Drehwerkzeughaltern. Sein 45-Grad-Anstellwinkel wurde speziell entwickelt, um den Schnittdruck gleichmäßiger über die Hartmetallkante bis verteilen als bei 95-Grad-Haltern. Dies macht den MCSNR/L bis einem hervorragenden Drehwerkzeughalter für Bearbeitungen mit hohen Abtragsraten, bei denen Langlebigkeit und Stabilität des Werkzeugs von größter Bedeutung sind.
Multi-Insert-Kompatibilität: CNMG, CNMA, und CNMM
Die auf Vielseitigkeit ausgelegte MCSNR/L-Tasche ist präzisionsgefertigt, um verschiedene Wendeschneidplatten der CN-Serie aufzunehmen, so dass Sie sich an unterschiedliche Werkstückmaterialien anpassen können:
-
CNMG-Einsätze: Der Standard für vielseitiges Drehen von Stahl und Edelstahl.
-
CNMA-Wendeschneidplatten: Optimal für die Bearbeitung von Gusseisen, da es eine flache Oberseite hat.
-
CNMM-Einsätze: Verstärkt für schweres Schruppen und unterbrochene Schnitte, bietet zusätzliche Kantenstärke.
Starre M-Typ Doppelklemmung für schwere Schnitte
Um die hohen Belastungen beim 45-Grad-Drehen bis bewältigen, verwendet der MCSNR/L den M-Typ-Spannmechanismus. Dieses “Multi-Lock”-System sichert die Wendeschneidplattenhalter sowohl mit einer oberen Klemme als auch mit einem Mittelstift. Diese doppelte Verriegelung verhindert das Drehen und Abheben der Wendeschneidplatten und übertrifft damit die Leistung von Standard-Drehplattenhaltern mit Schraubverschluss bei Hochleistungsanwendungen und großen Vorschüben.
Spezifikationstabelle
| Merkmal | Details |
| Modellnummer | MCSNR (Rechtshänder) / MCSNL (Linkshänder) |
| Primäre Kategorie | Wendeschneidplatten-Drehwerkzeughalter |
| Spannsystem | M-Typ (Doppelklemme / Mehrfachverriegelung) |
| Entformungsschrägen | 45° (Ideal für schwere Schrupparbeiten) |
| Kompatible Einsätze | CNMG, CNMA, CNMM (Größe 1204 / 432) |
| Körpermaterial | Gehärteter hochfester legierter Stahl |
| Anwendung | Schweres Schruppen, Anfasen, Drehen mit hohem Vorschub |
F: Was ist der Hauptvorteil des 45-Grad-Anflugwinkels des MCSNR/L?
A: Der 45°-Winkel des MCSNR/L sorgt für ein besseres Gleichgewicht zwischen axialen und radialen Kräften. Dies reduziert das Risiko von Schwingungen und ermöglicht im Vergleich zu 95°-Haltern wesentlich höhere Vorschübe. Der MCSNR/L ist ein hervorragender Drehwerkzeughalter für den schnellen Abtrag großer Materialmengen bei gleichzeitigem Schutz der Schneidkante der Wendeschneidplatte.
F: Kann ich den MCSNR/L zum Wenden von 90-Grad-Ecken verwenden?
A: Nein. Aufgrund des 45-Grad-Steigungswinkels ist dieser Halter nicht für rechtwinklige Ecken geeignet. Er wird hauptsächlich zum Längsdrehen, Anfasen und Schruppen verwendet, wo die Eckgeometrie keine Einschränkung darstellt.
F: Ist die M-Klammer für 45-Grad-Schnitte besser geeignet als die P-Klammer?
A: Ja. Beim 45-Grad-Schneiden mit hohem Vorschub wird die Wendeschneidplatte stark nach oben gedrückt. Die M-Typ-Doppelklemmung (oben und in der Mitte) bietet eine sicherere Abwärtskraft als ein P-Typ-Hebelsystem und gewährleistet, dass der CNMG-Halter auch bei extremen Belastungen stabil bleibt.

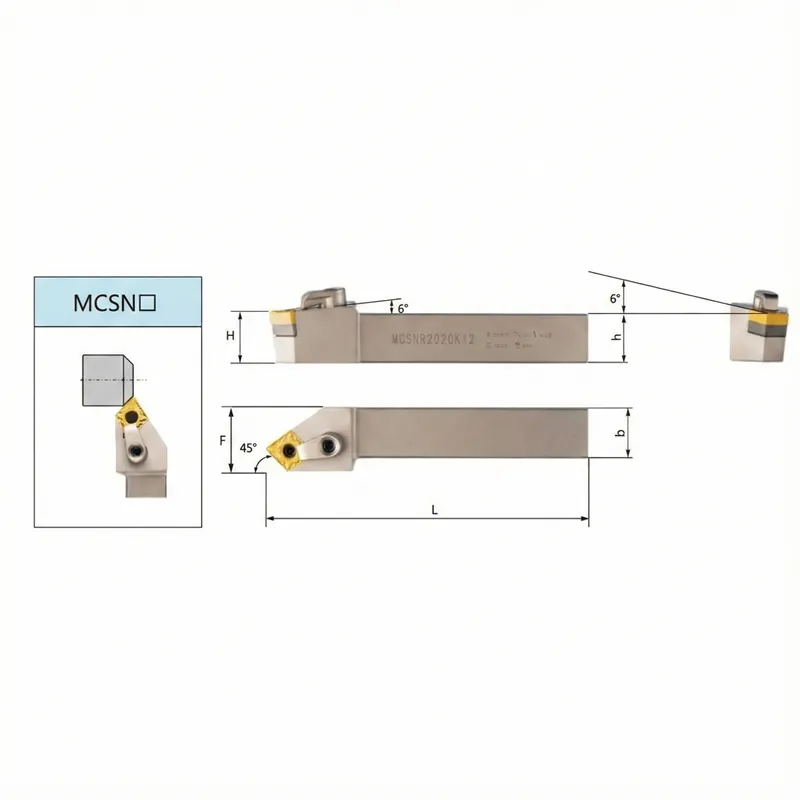

| MODELL | GRÖSSE(MM) | INSERT | SHIM | MITTE-PIN | WRENCH | PLATEN | DOPPEL SCHRAUBE | WRENCH | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LINKS | RECHTS | h | b | H | F | L | |||||||
| MCSNL2020K12 | MCSNR2020K12 | 20 | 20 | 20 | 25 | 125 | CN□□1204□□ | MC1204 | CTM617 | L3 | HL1813 | ML0625 | L3 |

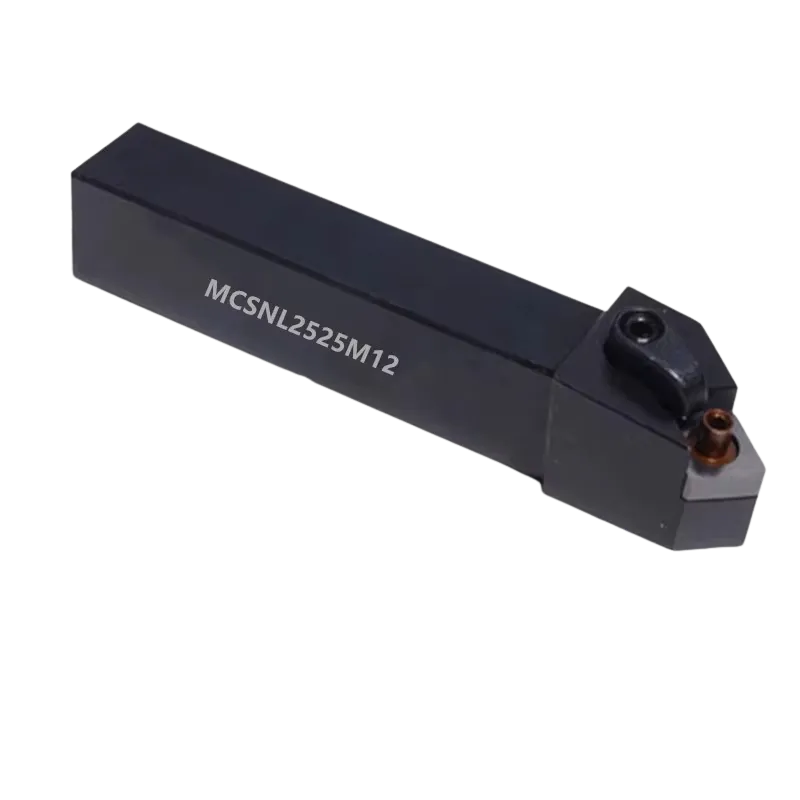

| MCSNL2525M12 | MCSNR2525M12 | 25 | 25 | 25 | 32 | 150 | CN□□1204□□ |
