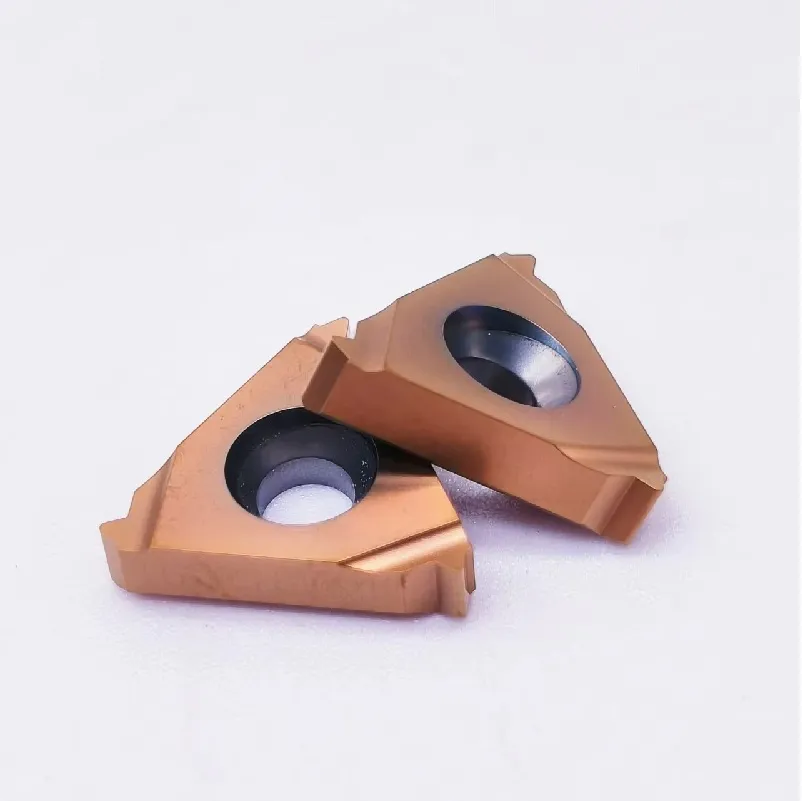

UNJ Birleşik Havacılık Tam Profil Diş Açma Uçları – 11 / 16 / 22 / 27 Serisi
İdeal kullanım alanları: Havacılık bileşenleri, yüksek gerilimli bağlantı elemanları, havacılık bakımı.
- Ürün Standardı: UNJ Birleşik Havacılık Tam Profil yatay diş açma uçları (MIL-S-8879).
- Yorgunluk Direnci: Havacılık güvenliği için kritik öneme sahip gerilme yoğunluğunu azaltmak için kontrollü, genişletilmiş kök yarıçapı (Rmax/Rmin) özelliğine sahiptir.
- Boyut Aralığı: Standart atışları kapsar, ince 32 TPI kaba 4 TPI.
- Çekirdek Serisi: Temel unsurları içerir 16er diş açma ucu (3/8″ I.C.) ile birlikte hassas 1/4″, 1/2″ ve 5/8″ boyutları.
- Çok Yönlü İşleme: Yüksek performanslı torna için diş açma uçları uygulamalar, Sağ El ve sol el dişli ek parçası yapılandırmalar.
- Malzeme: Yüksek sıcaklık alaşımları ve paslanmaz çelik için optimize edilmiş birinci sınıf karbür diş açma uçları.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
Ürün Genel Bakış
UNJ Unified Aerospace laydown diş açma uçlarımızla havacılık endüstrisinin zorlu taleplerini karşılayın. Standart UN dişlerinden farklı olarak, UNJ profili, dış dişte kontrollü, daha büyük bir kök yarıçapı ve iç dişte daha büyük bir küçük çap ile tanımlanır. Bu özel geometri, bileşenin yorulma mukavemetini önemli ölçüde artırır ve birçok havacılık uygulamasında zorunlu hale getirir.
Bu karbür diş açma uçları “Tam Profil”dir, yani diş oluğunu, kontrollü kök yarıçapını keser ve tek geçişte tepe noktasını keserek havacılık standartlarına tam uyumu sağlar.
Temel Özellikler ve Avantajlar
- Havacılık Uyumluluğu: UNJ standartlarını (örneğin, MIL-S-8879 sınıf 3A/3B) karşılamak üzere titizlikle tasarlanmış olup, yüksek stresli ortamlarda arızaları önler.
- Standart Uyumluluk: Popüler 16er diş açma uçları serisi, standart ISO takım tutuculara uyan en yaygın havacılık diş aralıklarını (32-8 TPI) kapsar.
- Hassas Geometri: Yüksek hassasiyetli taşlanmış kesici kenar, takımın ömrü boyunca kritik kök yarıçapının korunmasını sağlar.
- Yön Seçenekleri: Kapsamlı çözümler sunuyoruz, bunlardan bazıları şunlardır: sol el dişli ek parçası Özel havacılık bağlantı elemanları için (EL/IL) modelleri.

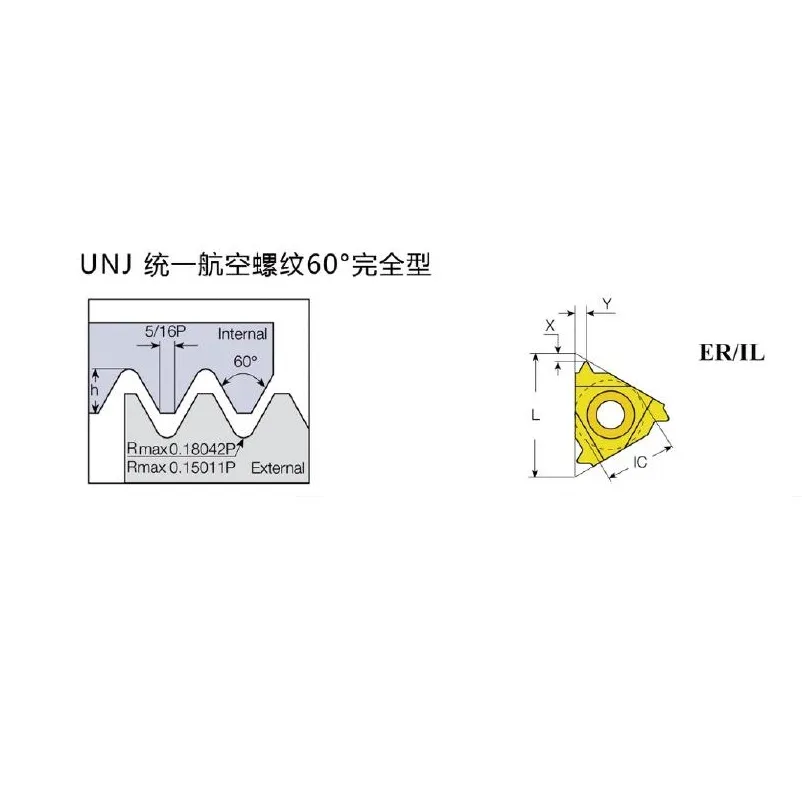

UNJ Tam Profil Dış Diş Açma Ek Parçaları Teknik Özellikler
| I.C. | Adım (TPI) | Sağ el | Sol el | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 32 | 16ER32UNJ | 16EL32UNJ | 16 | 0.8 | 0.8 |

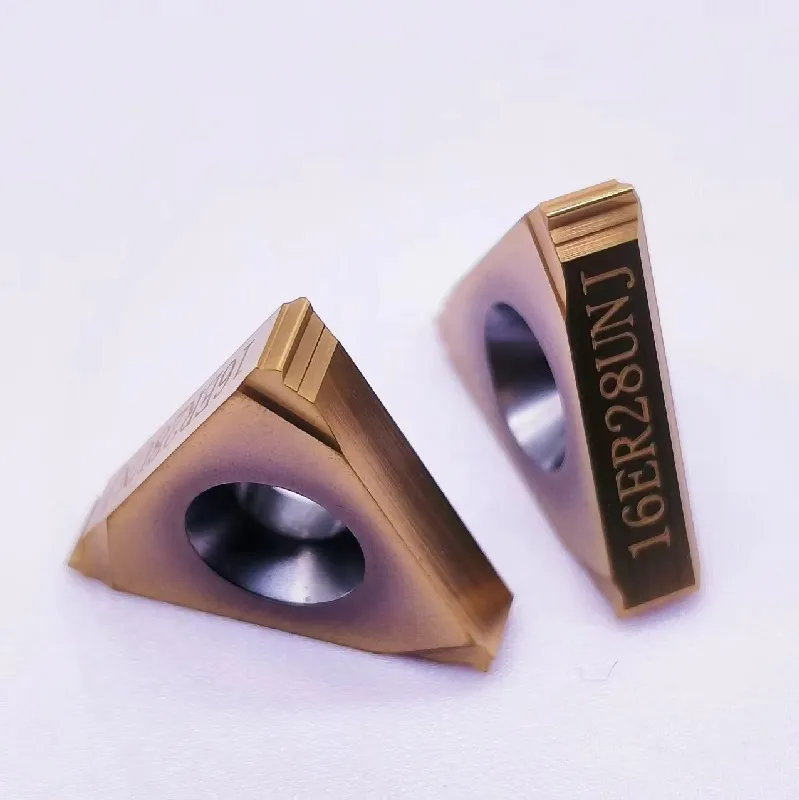

| 3/8″ | 28 | 16ER28UNJ | 16EL28UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 24 | 16ER24UNJ | 16EL24UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 20 | 16ER20UNJ | 16EL20UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 18 | 16ER18UNJ | 16EL18UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 16 | 16ER16UNJ | 16EL16UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 14 | 16ER14UNJ | 16EL14UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 12 | 16ER12UNJ | 16EL12UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 11 | 16ER11UNJ | 16EL11UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 10 | 16ER10UNJ | 16EL10UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 9 | 16ER9UNJ | 16EL9UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 8 | 16ER8UNJ | 16EL8UNJ | 16 | 1.2 | 1.5 |
| 1/2″ | 7 | 22ER7UNJ | 22EL7UNJ | 22 | 2 | 2.5 |
| 1/2″ | 6 | 22ER6UNJ | 22EL6UNJ | 22 | 2.2 | 2.5 |
| 1/2″ | 5 | 22ER5UNJ | 22EL5UNJ | 22 | 1.8 | 2.5 |
| 5/8″ | 4.5 | 27ER4.5UNJ | 27EL4.5UNJ | 27 | 2.2 | 3.2 |
| 5/8″ | 4 | 27ER4UNJ | 27EL4UNJ | 27 | 2.2 | 3.2 |
UNJ Tam Profil İç Dişli Kesici Uçlar Teknik Özellikler
| I.C. | Adım (TPI) | Sağ el | Sol el | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 32 | 11IR32UNJ | 11IL32UNJ | 11 | 0.8 | 0.8 |
| 1/4″ | 28 | 11IR28UNJ | 11IL28UNJ | 11 | 0.8 | 0.8 |
| 1/4″ | 24 | 11IR24UNJ | 11IL24UNJ | 11 | 0.8 | 0.8 |
| 1/4″ | 20 | 11IR20UNJ | 11IL20UNJ | 11 | 0.8 | 0.8 |
| 1/4″ | 18 | 11IR18UNJ | 11IL18UNJ | 11 | 0.8 | 0.8 |
| 1/4″ | 16 | 11IR16UNJ | 11IL16UNJ | 11 | 0.8 | 0.8 |
| 1/4″ | 14 | 11IR14UNJ | 11IL14UNJ | 11 | 0.8 | 0.8 |
| 3/8″ | 32 | 16IR32UNJ | 16IL32UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 28 | 16IR28UNJ | 16IL28UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 24 | 16IR24UNJ | 16IL24UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 20 | 16IR20UNJ | 16IL20UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 18 | 16IR18UNJ | 16IL18UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 16 | 16IR16UNJ | 16IL16UNJ | 16 | 0.8 | 0.8 |
| 3/8″ | 14 | 16IR14UNJ | 16IL14UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 12 | 16IR12UNJ | 16IL12UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 11 | 16IR11UNJ | 16IL11UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 10 | 16IR10UNJ | 16IL10UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 9 | 16IR9UNJ | 16IL9UNJ | 16 | 1.2 | 1.5 |
| 3/8″ | 8 | 16IR8UNJ | 16IL8UNJ | 16 | 1.2 | 1.5 |
| 1/2″ | 7 | 22IR7UNJ | 22IL7UNJ | 22 | 2 | 2.5 |
| 1/2″ | 6 | 22IR6UNJ | 22IL6UNJ | 22 | 2.2 | 2.5 |
| 1/2″ | 5 | 22IR5UNJ | 22IL5UNJ | 22 | 1.8 | 2.5 |
| 5/8″ | 4.5 | 27IR4.5UNJ | 27IL4.5UNJ | 27 | 2.2 | 3.2 |
| 5/8″ | 4 | 27IR4UNJ | 27IL4UNJ | 27 | 2.2 | 3.2 |
(Not: Yukarıda listelenen tüm ilgili aralıklar için sol el modelleri mevcuttur).
İşleme Kılavuzları
- UN ve UNJ: UNJ uygulamaları için standart UN dişli uçları kullanmayın. UNJ uçların kök yarıçapı daha büyüktür; standart UN uç kullanılması gerilme yükselticilere ve parça reddedilmesine neden olabilir.
- İç Diş Açma: UNJ iç dişlerin, dış dişin daha büyük kök yarıçapını barındırabilmek için standart UN dişlerinden daha büyük önceden delinmiş deliklere (küçük çap) ihtiyaç duyduğunu unutmayın.
- Kurulum: Şunu sağlayın torna için diş açma uçları kurulum katıdır. UNJ dişlerle işlenen havacılık alaşımları (Inconel veya Titanyum gibi) kesim tutarlı değilse işlenerek sertleşebilir.
