금속 스레딩 가공 기술 심층 가이드

해외 시장을 타깃으로 하는 절삭 공구 공급업체로서 북미, 유럽, 중동과 같은 지역과 관련된 국제 표준, 글로벌 트렌드 및 사례 연구에 초점을 맞추도록 이 문서를 최적화했습니다. ISO, ASME 및 API 표준을 강조하고, 전 세계 시장 데이터(예: 글로벌 나사 가공 공구 시장은 2026년부터 2033년까지 연평균 7.21% 성장할 것으로 예상되며, 석유 및 가스, 자동차 부문에서 주요 성장을 이룰 것으로 전망됨), 샌드빅, 케나메탈, 콜 카바이드와 같은 주요 공급업체를 소개합니다. 이를 통해 절삭 공구 분야의 국제 엔지니어, 기계 기술자 및 조달 팀에게 관련성을 보장합니다. 확장된 설명, 계산, 단계별 가이드, 그림, 주요 요점 및 Q&A와 같은 대화형 요소를 통해 독자가 쉽게 이해할 수 있는 구조를 유지합니다.

소개: 소개: 글로벌 금속 제조에서 나사 가공의 전략적 역할

나사 가공은 금속 가공의 기본 공정으로, 산업 전반에 걸쳐 체결, 동력 전달 및 고압 밀봉에 필수적입니다. 전 세계적으로 스레딩은 60% 이상의 기계 부품에 사용되며, 북미와 유럽의 석유 및 가스, 자동차, 항공우주 수요에 힘입어 2025년 스레딩 공구 시장은 수십억 달러에 달하고 2026년부터 2033년까지 7.2%의 CAGR로 성장할 것으로 예상됩니다. 미국과 EU와 같은 주요 지역이 상당한 점유율을 차지하고 있으며, 아시아 태평양 지역이 빠르게 부상하고 있습니다.

스레딩이 중요한 이유는 무엇인가요? 제품 신뢰성, 안전성 및 비용에 영향을 미칩니다. 예를 들어, 2020년 북해 석유 굴착 장치 사고에서 API 나사산 고장으로 인해 누출과 손실이 $1천만 달러를 초과했으며, 정밀 가공에서 변속기 리드 나사 피치 오차가 0.05mm일 경우 정확도가 ±0.01mm에서 ±0.05mm로 저하되어 높은 불합격률로 이어질 수 있습니다.

이 가이드는 공식, 최적화 도구, 문제 해결 트리 등 “기초부터 숙달까지'를 포괄하는 내용을 제공합니다. 해외 절삭 공구 공급업체와 사용자에게 이상적인 이 가이드는 실용적인 인사이트를 통해 불량률을 301% 줄이고 효율성을 251% 높이는 것을 목표로 합니다.

핵심 요점: 스레드 오류는 종종 잘못된 선택이나 가공으로 인해 발생하는데, 글로벌 표준을 조기에 최적화하면 상당한 비용을 절감할 수 있습니다.

스레드 유형 종합 분류 및 선택 가이드

스레드는 기능 및 프로필별로 분류되어 전 세계에 쉽게 적용할 수 있습니다.. 단계별로 분석해 보겠습니다:

범용 스레드(고정)60° 측면 각도. ISO 미터법(예: M6×1, 외경 6mm, 피치 1mm), 일반 조립용 굵은(M10×1.5), 진동에 취약한 영역용 가는(M10×1.25). 통일 인치 UN(1/4-20UNC와 같이 굵은 UNC, 가는 UNF). 파이프 나사산: BSPT(영국 표준 파이프 테이퍼, 원추형 자체 밀봉), NPT(미국 파이프 나사, 미국 표준, 1:16 테이퍼).예시: 자동차 섀시 볼트는 고강도 및 저비용을 위해 ISO 굵은 압연 나사를 사용하는 경우가 많습니다.

전송 스레드(전력 전송): 효율성과 부하에 중점을 둡니다. 사다리꼴 ACME(29° 각도, 효율 80-90%), 공식: 효율 η = tan(α/2) / (tan(α/2) + f), α=29°, f=마찰 0.1-0.15. 버트리스(3° 하중면, 잭과 같은 단방향 무거운 하중), 사각(최고 효율 >95%, 그러나 강도는 낮음), 볼 나사(구름 마찰, >90% 효율, 백래시를 0으로 조정 가능) 예시: CNC 기계 Z축은 ACME 1-1/2×0.25, 축력 F = T / (η * P / 2π), T=토크, P=피치를 사용합니다.

오일 및 가스 스레드(고압 씰링): 씰링 및 토크 저항을 우선시합니다. API 원형(STC 짧은 원형, LTC 긴 원형, 토크 숄더가 있는 BTC 버트리스); 버트리스(사다리꼴 프로파일); 프리미엄 연결(예: VAM TOP, Tenaris Hydril, 금속 대 금속 씰 + 토크 숄더, 100MPa 이상의 압력, 1000 사이클 누출 없는 CAL IV 등급).예시: 심해용 튜브는 BTC, 씰링 토크 M = F * r * μ, F=예압, r=숄더 반경, μ=0.15를 사용합니다.

특수 스레드: 멀티 스타트(엘리베이터 등 속도용 2-4 스타트), 가변 피치(풀림 방지), 좌/우 복합재(자동 잠금), 마이크로 나사산(의료용 임플란트의 경우 M1 미만, IT3 공차), 항공우주용 하이록(통합형 잠금 링).

확장된 선택 비교 표 (계산 예제 포함):

애플리케이션	로드 유형	추천 스레드	주요 이유	선택 계산 예시
일반 고정	장력	ISO 굵은 압연	저비용, 고강도	M10×1.5, 응력 σ = F/(πd²/4) > 800MPa
무거운 전송	단방향 추력	버트리스/ACME	넓은 베어링 면적	ACME 1×0.2, 효율 η≈85%
유전 배관	고압 씰	프리미엄 연결	기밀 + 토크 저항	BTC 5-1/2″, 토크 8000Nm
정밀 기계	양방향	볼 나사	높은 효율성, 낮은 백래시	백래시 Δ=0.005mm, 정확도 ±0.01mm

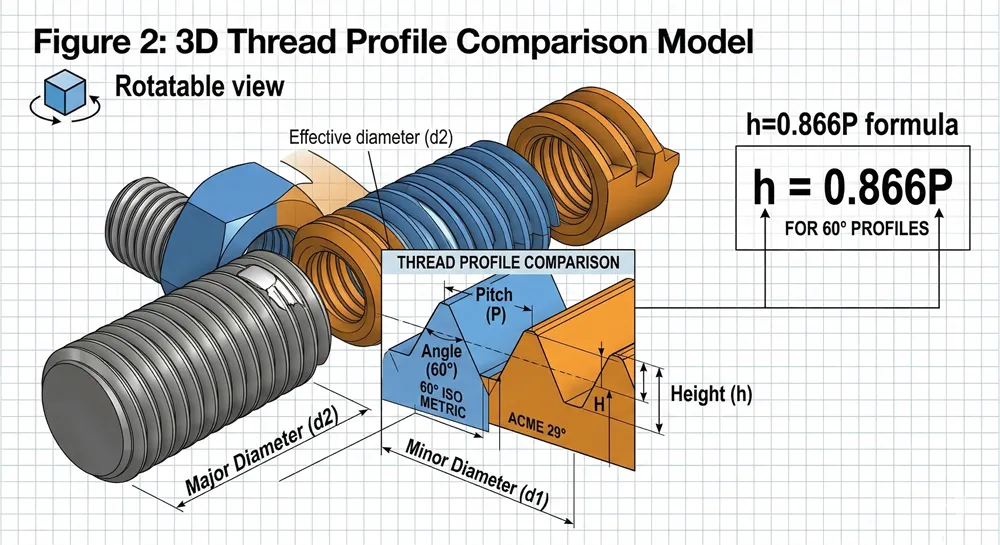

[그림 2: 3D 스레드 프로파일 비교 모델(각도, 피치 P, 유효 직경 d2, 높이 h, 60° 프로파일의 경우 공식 h=0.866P로 회전 가능)]]

주요 내용: 부하와 환경의 우선순위를 정한 다음 테이블을 통해 매칭하여 과잉 설계를 방지하고 비용을 절감하세요. 독자 Q&A: 질문: 스레드 강도는 어떻게 계산하나요? A: 유한 요소 소프트웨어 또는 σ = 4F/(πd2²), d2 = 유효 지름을 사용합니다.

국제 표준 및 허용 오차 시스템 설명

표준은 글로벌 상호 운용성을 보장합니다. 다음은 명확한 분석입니다:

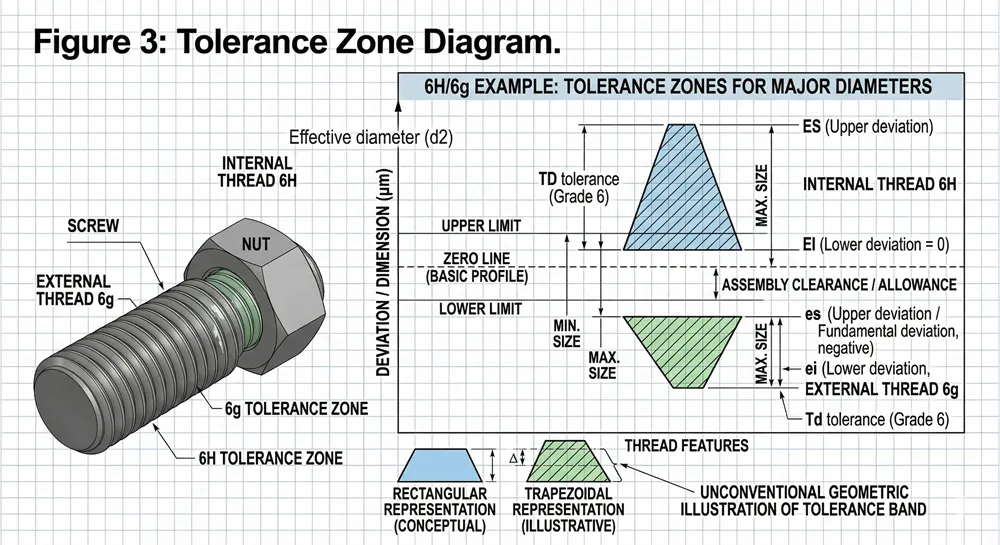

범용 스레드: ISO 965(미터법 프로파일, 6g 외부 중간 직경 하한 편차 -0.02mm, 6H 내부와 같은 허용 오차); ASME B1.1(통합 UN, 인치 기준).

전송 스레드: ASME B1.5(ACME); ISO 2901(미터법 사다리꼴); DIN 103(버트리스 등가물).

석유 및 가스 스레드: 치수, 게이지에 대한 API 사양 5B(16판, 2017), 튜브 사양에 대한 API 5CT, CAL I-IV 밀봉 수준에 대한 ISO 13679(CAL I: 기본 물, CAL IV: 극한 가스 + 굽힘).

허용 오차 필수 사항: 피치 오차 ΔP = ±0.015√L(L=결합 길이 mm), 유효 직경 공차가 맞춤에 영향을 미침, 타원형 <0.01mm, 파이프 나사 테이퍼 1:16, 씰링 표면 Ra≤3.2μm. 영향: 공차가 타이트하면 20% 비용이 증가하고 느슨하면 누출 위험이 있습니다.

예시: 3/4-10UNC, 2A 공차, 유효 직경 d2=0.6850 -0.0015/0인치.

주요 내용: 글로벌 호환성을 위해 ISO/ASME를 선호하고, 호환성을 보장하기 위해 석유 및 가스용 API를 확인하세요.

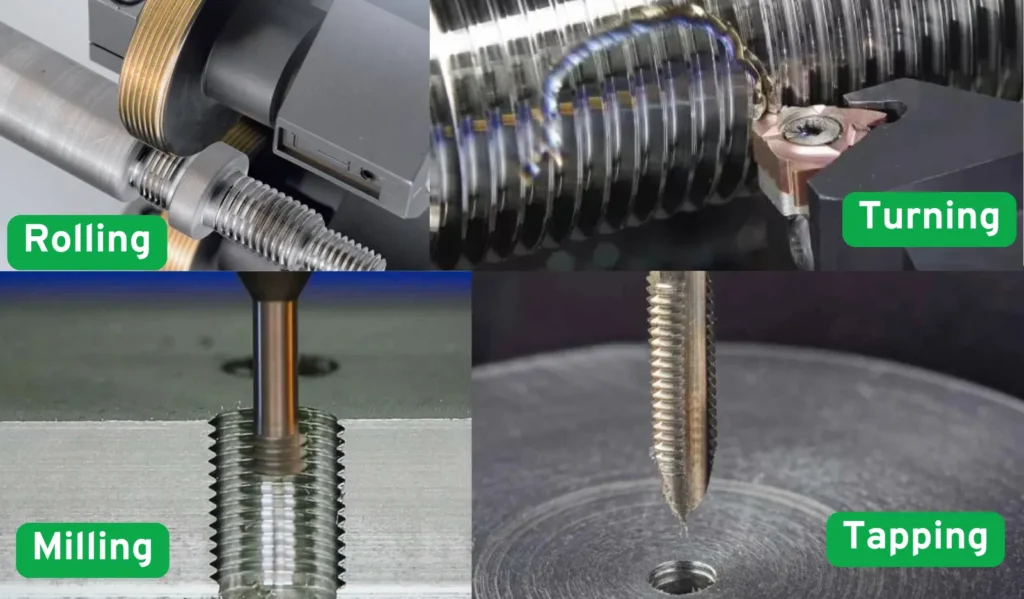

스레딩 가공 방법: 비교 및 선택

해외 도구 사용자를 위한 핵심 기술 섹션 비교 방법과 단계별 작업.

칩 성형 방법(고정밀):

• 터닝: 수동 선반 또는 G76 사이클(매개변수: X 끝, Z 시작, P 피치, Q 최소 이송, R 릴리프)이 있는 CNC. 단계: 1. 공구 정렬(유효 직경용 레이저), 2. 다중 패스 깊이 감소(첫 번째 ap=0.3P, 마지막 0.05P), 3. 고압 절삭유. 프로토타입에 적합.예시: AISI 1045 강철 3/4-16UN, Vc=500-700ft/min, f=P=0.0625in/rev.
• 밀링: CNC 나사 밀링(다치 또는 싱글 포인트), 대구경(>2인치) 또는 멀티 스타트에 탁월합니다. 매크로: G02/G03 나선형 보간.
• 탭핑: 리지드(동기화된 스핀들) 또는 헬리컬 밀링 탭. 펙 사이클로 파손되지 않도록 주의하세요.

칩리스 성형(효율적, 표면 경화):

• 롤링: 플랫 다이(대량 생산) 또는 원통형 휠(정밀). 원리: 소성 변형이 압축 응력을 유도하여 피로 수명을 3~10배 향상시킵니다. 데이터: AISI 1045 압연 Ra=8μin, 경도 +20%.단계: 1. 프리턴 유효 직경 d2= 메이저 - 0.5P; 2. 10-20톤의 힘을 가함; 3. 속도 150-250ft/min.
• 압출: 알루미늄의 경우 저온, 티타늄의 경우 고온(1100°F).

연삭 및 정밀도: 열처리 후 IT5 정확도를 위한 스레드 그라인더(드레싱 휠).

소재별 전략:

• 스테인리스: 낮은 Vc=300피트/분, TiCN 코팅 공구를 통해 갤러리를 방지합니다.
• 티타늄: 열 균열을 방지하기 위해 700psi 이상의 고압 냉각수, 저속 f=0.004인치/회전.
• 초합금: CBN 인서트, 건식 또는 MQL 커팅.

방법 선택 의사 결정 트리 (순서도 스타일):

• 볼륨 > 10,000 & 우수한 연성 → 롤링(50% 비용 절감).
• 공차 IT4 및 경도 >45HRC → 연삭.
• 유전 대구경: CNC 턴 + 롤 숄더 + 인산염 코팅.

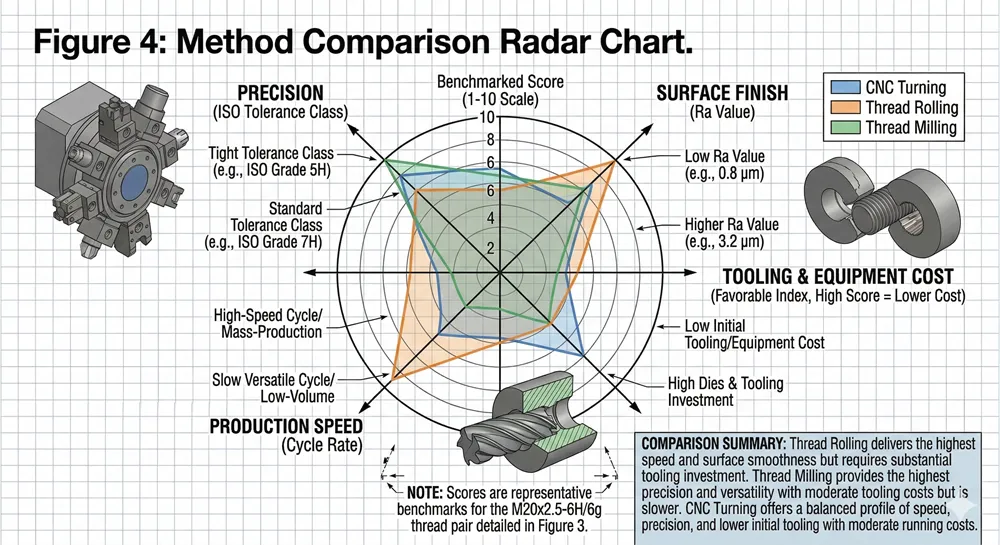

비교: 회전은 다목적성을 제공하지만 속도가 느리고, 롤링은 대량 생산의 효율성을 높입니다.

주요 내용: 볼륨은 칩리스 선호, 선택은 트리를 사용합니다.

장비, 도구 및 비품 전체 분석

올바른 설정으로 글로벌 공급업체의 효율성이 30% 향상됩니다.

• 주요 장비: DMG Mori CTX 턴밀 하이브리드(다축); Mazak Integrex(나사산 밀링 전문업체); Haas VF CNC; Gleason P90 롤러(유전); Reishauer RZ 그라인더(정밀 변속기).
• 툴링 시스템: 인덱싱 가능 인서트(샌드빅 코로스레드 266, 형상: 5° 레이크, 7° 간격), 초경 탭(케나메탈), 롤링 휠(콜 카바이드, SKD11 재질, 100,000회 부품 수명).
• 고정 장치: 콜릿 척(변형 방지), 진동 감쇠 공구 홀더(90% 감소), 플로팅 탭 홀더(축 방향 오차 보정).
• 프로그래밍 팁: Fanuc G76(코드: G76 P021060 Q0.002 R0.001, G76 X0.709 Z-2. P0625 Q012 F0.0625); 변수 #100=피치가 있는 나사 밀 매크로.

팁: 공구 수명 L = (C/Vc)^n * 60/T, C=상수, n=지수.

주요 내용: 장비-도구 매치, 매크로로 프로그래밍을 간소화합니다.

프로세스 파라미터 최적화 및 스마트 제어

파라미터는 스크랩 20%를 절단하기 위한 성공 최적화를 정의합니다.

확장된 매개변수 표 (자료별):

재료	방법	Vc(ft/min)	f(인/리브)	ap (in)	냉각 전략
탄소강 1045	선회	500-720	P	0.012-0.002 감소	내부 고압 > 400psi
스테인리스 304	롤링	–	–	10톤 강제	MQL 최소 윤활
티타늄 Ti-6Al-4V	밀링	130-200	0.004	0.2P	고압 + 진동 감쇠

최적화 단계: 1. 기준선 시험, 2. 타구치 직교 배열, 3. 시뮬레이션(예: 변형 예측을 위한 변형).

스마트 컨트롤: 진동 센서(임계값 <200μin/s, 자동 감소 f), 열 보정(레이저 온도, Z축 조정), AI 적응형(데이터에서 Vc 자동 +10%).

예: 1045회전, 기준 Vc=590, 최적화된 720, +22% 처리량.

주요 내용: 표로 시작하여 실험을 통해 구체화하세요.

일반적인 결함: 분석, 원인 및 수정

진단과 같은 결함 문제 해결 - 트리를 사용하여 빠르게 해결하세요.

확장된 결함 차트 + 수정 사항:

결함	원인 분석	예방	해결 방법
불완전한 프로필/버	대형 공구 노우즈 또는 챔퍼 없음	프리턴 모따기 C=0.5P	수동 디버링 + 마무리 회전
피치 누적 오류	스핀들 인코더 오류 또는 Q 파라미터 불일치	격자 눈금 보정, G76 첫 번째 패스 정렬	재프로그래밍 + 오프셋 측정
유효 직경 오버사이즈/타원형	도구 높이 끄기 또는 진동	레이저 정렬 + 댐핑 홀더	그라인드 보정
유전 갈링/긁힘	윤활유 부족, 과도한 토크	스레드 컴파운드, 어깨 Ra<63μin	인산염 + 클린
과도한 백래시 전송	롤 압력 부족	15톤으로 보정	페어링 조정 또는 교체

오일 관련: 토크 숄더가 고르지 않음(원인: 진동음, 수정: 회전이 느리게 마무리됨).

진단 트리: 증상 → 근본 원인 → 테스트(게이지 확인) → 해결 방법.

주요 내용매개 변수에서 80%를 조기에 모니터링합니다.

품질 검사, 승인 기준 및 계측 도구

검사를 통해 글로벌 수출에 대한 규정 준수를 보장합니다.

일반 도구: 플러그/링 게이지(이동/이동 불가), 프로파일 프로젝터(50배 각도 확대), CMM(전체 매개변수 스캔, 0.00004인치 정확도).

석유 및 가스 관련: API 5B 게이지(마스터/작업, 테이퍼/높이), 토크-턴 벤치(현장 시뮬레이션, 6000-9000ft-lb), ISO 13679 가스 밀봉 테스트(압력 주기).

비파괴: 자성 입자(표면 균열); 초음파(내부); 형광 투과제(씰).

SPC 통합: 통계적 공정 제어, 안정성을 위한 CpK>1.33. Excel에서 유효 직경 분포를 추적합니다.

단계: 1. 10% 샘플링, 2. 데이터 로그, 3. 분산 분석.

주요 내용: 도구 + SPC = >99% 수율.

산업 응용 분야: 사례 연구 및 비용 편익 분석

해외 시장의 실제 사례.

석유 및 가스 케이스: K&B 인더스트리(미국), 할리버튼/BP용 스레드형 프리미엄 연결. 공정: CNC 턴 + 롤 숄더 + 제작. 결과: 100개 이상의 라이선스 스레드, 토크/내압성 향상, 사이클 시간 30% 단축, 비용 절감 18%(공구 절감 10%).비용 분석: 재료 40%, 가공 30%, 검사 10%, 스크랩 20%.

기계 가공 산업: CNC용 ACME 리드 스크류. IT5로 롤 + 연삭. 8만~25만 사이클의 수명, 부피 비용 -45%(롤링 대 터닝).

자동차 패스너: 압연 3/8-16UN 볼트 라인. 5M/년, 피로 +60%, 스크랩 <0.3%. ROI: 1.5년.

글로벌 분석: 스크랩 <2%로 15% 절약, 자동화로 20% 노동력 절감.

주요 내용: 사례에 따르면 최적화를 통한 ROI는 2년 미만입니다.

트렌드 및 향후 전망

스레딩은 스마트하고 지속 가능한 글로벌 관행으로 진화하고 있습니다.

스마트 제조: AI 적응형 매개변수(진동 기반 Vc 튜닝), 디지털 트윈(50% 결함 예측), 5G 실시간 검사.

친환경 프로세스: MQL/건식 압연(80% 미만 유체); 레이저 보조 선삭(티타늄 Vc +50%); 첨가제 + 후압연(맞춤형 마이크로, -40% 비용).

글로벌 공급 동향: 해외 시장에서는 카바이드 공구를 선호합니다(CAGR 7.2%). 샌드빅과 같은 공급업체는 프리미엄 연결 분야를 선도합니다.

결론: 정밀 제조의 기반이 되는 스레딩 - 이 가이드를 적용하여 글로벌 운영을 개선하세요! Q&A 후속 조치 또는 무료 프로세스 카드 Excel 템플릿(마지막에 다운로드)을 댓글로 공유하세요.

스레딩 프로세스 카드 엑셀 템플릿: 재료, 매개변수, 결함에 대한 입력, 자동 보고서.

자주 묻는 질문

참조(확장)

[1] ISO 965-1:2013 미터법 나사산 공차. 국제 표준화 기구.

[2] API 사양 5B, 16판, 2017. 미국 석유 연구소.

[3] ISO 13679:2019 석유 및 천연가스 연결 테스트. ISO.

[4] ASME B1.1-2019 통합 인치 나사산. 미국 기계학회.

[5] 타구치 G. 품질 엔지니어링 소개. 아시아 생산성 기구, 1986.
