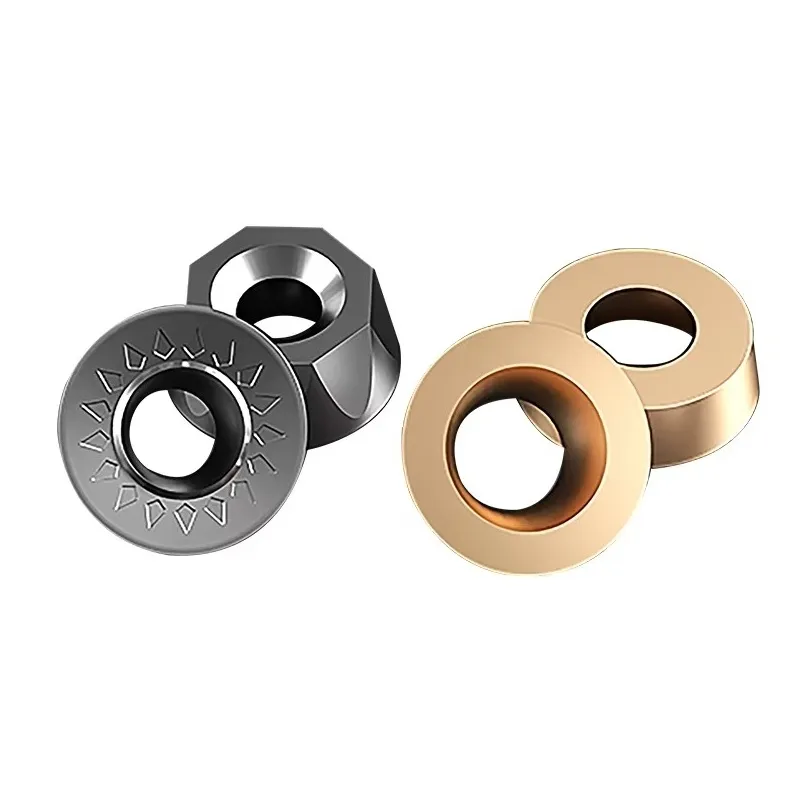

Insertos de fresado RPMT para fresado de perfiles y por copia
Compara las plaquitas de fresado redondas de carburo RPMT08T2, RPMT10T3 y RPMT1204 según sus dimensiones, geometría, grado de carburo y la plataforma de fresas EMR compatible. Seleccione insertos para fresado de perfiles, desbaste de troqueles y moldes, mecanizado de contornos y fresado general con insertos redondos.
Filo de corte redondeado y resistente para el desbaste de contornos
Un inserto redondo distribuye la carga de corte a lo largo de un filo curvo y permite indexar el inserto a varias posiciones de corte nuevas. Esta plataforma se utiliza ampliamente en aplicaciones en las que la resistencia del filo, el cambio de acoplamiento y la accesibilidad al contorno son más importantes que la creación de un reborde verdadero de 90°.
Forma de bordes redondeados
El perfil de contacto curvo permite el desbaste de perfiles, cavidades y matrices y moldes.
Dirección del borde fuerte
La forma de radio completo brinda un soporte sólido durante el acoplamiento radial variable.
Múltiples posiciones de indexación
Gire el inserto para distribuir el desgaste a lo largo de toda la circunferencia de corte disponible.
Sistema de corte especializado
Adapta el tamaño del inserto y la forma de sujeción al código completo de la fresa EMR o EMRW.
Cómo interpretar la designación de un inserto RPMT
RPMT identifica una familia de insertos de fresado indexables de perfil redondeado. Los siguientes códigos de tamaño y sufijos definen el diámetro del círculo inscrito, el espesor, el tratamiento de los bordes, la orientación y la geometría específica del fabricante.
Utilice la designación completa al realizar el pedido. Las plaquitas redondas RPMT08T2, RPMT10T3, RPMT1204, RPMW y otras visualmente similares pueden presentar diferentes espesores, orificios de montaje, superficies de formación de viruta y asentamiento en el alojamiento de la fresa.
Especificaciones de RPMT y de los insertos RPMW relacionados
El catálogo de insertos incluido en el suministro enumera las siguientes plataformas comunes para fresado redondo. Las dimensiones son valores de catálogo expresados en milímetros; la disponibilidad de los grados depende del modelo y la geometría específicos.
Guía de tallas

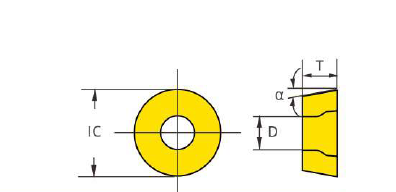

Utilice el dibujo técnico que aparece en la primera pantalla como referencia visual y, a continuación, verifique estas dimensiones del catálogo comparándolas con la designación completa del inserto y la fresa.
| Modelo de catálogo | Término de búsqueda común | IC (mm) | T (mm) | D (mm) | α | Geometría | Directrices de compatibilidad |
|---|---|---|---|---|---|---|---|
| RPMW08T2MO | RPMW08T2 | 8.00 | 2.78 | 3.40 | 11° | MO | Fresa con inserto redondo especificada para el modelo RPMW08T2 |
| RPMW1003MO | RPMW1003 | 10.00 | 3.18 | 4.40 | 11° | MO | Plataforma EMR R5 según el modelo de cortador completo |
| RPMT1204MO | RPMT1204 | 12.00 | 4.76 | 4.40 | 11° | MO | Plataforma EMR / de insertos redondos de Pocket Design |

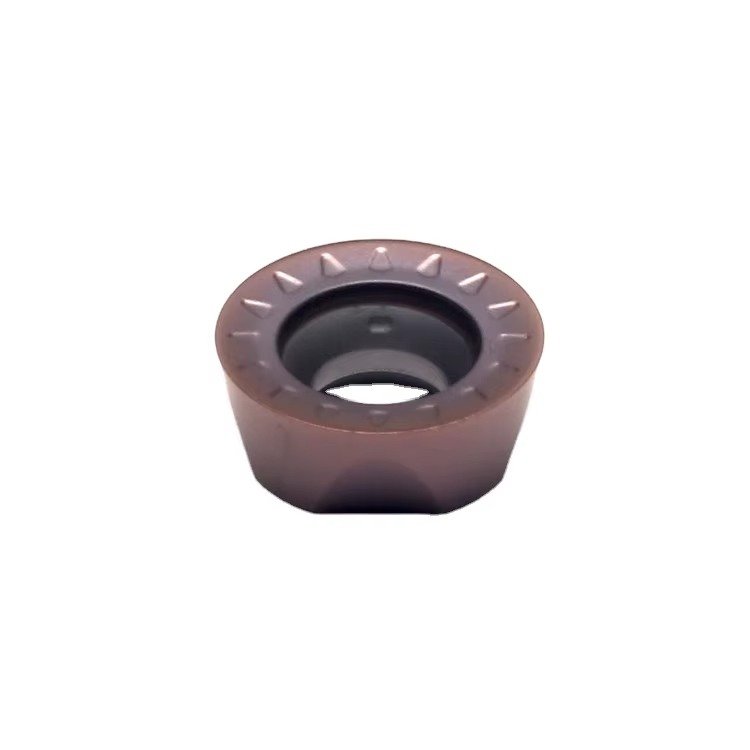

| RPMT08T2MO-JS | RPMT08T2 | 8.00 | 2.58 | 3.40 | 11° | MO-JS | Plataforma de corte EMR R4 compacta |
| RPMT10T3MO-JS | RPMT10T3 | 10.00 | 3.97 | 4.40 | 11° | MO-JS | Plataforma de corte EMR R5, cuando así se especifique |
| RPMT1204MO-JS | RPMT1204 | 12.00 | 4.76 | 4.40 | 11° | MO-JS | Plataforma de fresas de inserto redondo EMR de mayor tamaño |
Elige la geometría completa del RPMT, no solo el tamaño de la base
Los resultados de búsqueda suelen agrupar los insertos RPMT por el tamaño de la base, pero el sufijo de geometría final determina el filo de corte, la forma de la cara de inclinación y la dirección de aplicación. La combinación exacta debe coincidir tanto con la pieza de trabajo como con el alojamiento de la fresa.
Formulario general de fresado redondo
Familia de designaciones comunes para el perfilado y el fresado en bruto. Verifique la letra final, el tipo y el grado.
Dirección de corte más precisa
A menudo se promocionan por su menor fuerza de corte o por su uso en el mecanizado de materiales inoxidables o difíciles; confirma la definición específica del proveedor.
Geometría específica para cada aplicación
Úselo únicamente cuando todos los datos dimensionales y de aplicación coincidan con el sistema de cortadores actual.
Selección del grado RPMT según el material de la pieza de trabajo
El catálogo de insertos presenta los modelos D530, D570, D580, D7320 y D9920S dentro de la familia de insertos redondos. No todos los grados están disponibles para todos los modelos RPMT o RPMW.
Orientación centrada en la resistencia para acero común, hierro fundido y condiciones de fresado con interrupciones.
Gama general de aceros y aceros inoxidables que ofrece un equilibrio entre estabilidad de corte y resistencia al desgaste.
Dirección de fresado estable en acero y hierro fundido, incluidas condiciones seleccionadas de mecanizado en seco.
Orientación general sobre los grados de PVD para acero, acero inoxidable y hierro fundido.
Se selecciona la opción de «material difícil» y «material endurecido» al verificar la geometría y los datos de corte.
Combina los insertos RPMT con las fresas de punta redonda EMR
Los catálogos de fresas que se incluyen permiten acoplar insertos redondos a fresas con vástago EMR, cabezales de fresado atornillables y fresas de carcasa tipo EMR/EMRW. La familia de radios, el tamaño del cavado y los accesorios de sujeción deben coincidir.

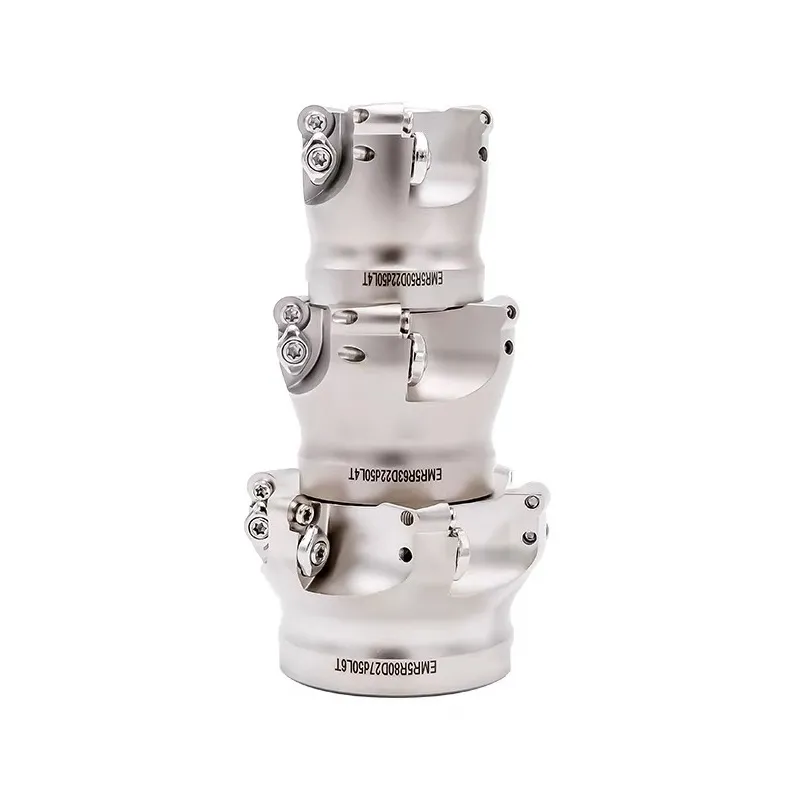

Cortadora EMR con insertos redondos RPMT
Fresa de punta redonda tipo vástago EMR
| Dirección de corte | Plataforma de inserción típica | Gama típica de cortadoras | Referencia de sujeción | Se requiere verificación |
|---|---|---|---|---|
| Fresa de vástago EMR R4 | RPMT08T2 | Cuerpos compactos de Ø16–21 mm | Tornillo de clase M3 / dirección T10 | Modelo completo de EMR y dibujo de bolsillo |
| Fresa con vástago EMR R5 | RPMT10T3 o RPMW1003 | Cuerpos medianos de Ø20–40 mm | Tornillo clase M4 / Sentido T15 | Ingrese el espesor, el orificio y la forma de sujeción |
| Cortadora EMR R6 | RPMT1204 o RPMW1204 | Sistemas de vástago más grande y tipo carcasa | Hardware de clase M4 por modelo de carrocería | Tamaño de bolsillo, familia de radios y sufijo de inserto |
¿Por qué usar insertos redondos para el perfilado en bruto?
Las plaquitas redondas se valoran por la resistencia de sus bordes y su acoplamiento flexible. Su ángulo de entrada efectivo varía según la profundidad de corte, por lo que las fuerzas de corte y el espesor de la viruta también cambian a medida que la plaquita se acopla más profundamente.
Aplicaciones de las plaquitas de fresado redondas RPMT
La capacidad real depende del cuerpo completo de la fresa, la geometría de la plaquita, el grado, el acoplamiento radial, la rigidez de la máquina y la configuración de la pieza de trabajo.
Fresado de perfiles y copias
Superficies curvas rugosas y semirugosas, transiciones y contornos variables con fresas EMR adecuadas.
Desbaste de matrices y moldes
Retira el material sobrante de las cavidades del molde antes de las operaciones de semiacabado y acabado.
Desbaste de cavidades y cavidades
Máquina para el mecanizado de cavidades abiertas y fondos de cavidades en las que se controlan los materiales de las esquinas y el espacio libre para la herramienta.
Fresado frontal con inserto redondo
Utilice fresas especiales para caras o de cono para un fresado en bruto estable de caras y un corte interrumpido.
Cómo elegir una plaquita de fresado RPMT
Preguntas frecuentes sobre las plaquitas de fresado RPMT
¿Para qué se utiliza un inserto RPMT?
¿Cuáles son los tamaños más comunes de los insertos RPMT?
¿Son intercambiables los modelos RPMT12T3 y RPMT1204?
¿Qué fresa utiliza insertos RPMT?
¿Cuántos filos de corte tiene un inserto redondo RPMT?
Solicitar cotización de inserciones RPMT
Envíe los detalles completos del inserto y la fresa para que se puedan verificar el tamaño, la geometría, el grado y la compatibilidad de la fresa EMR antes de emitir la cotización.
