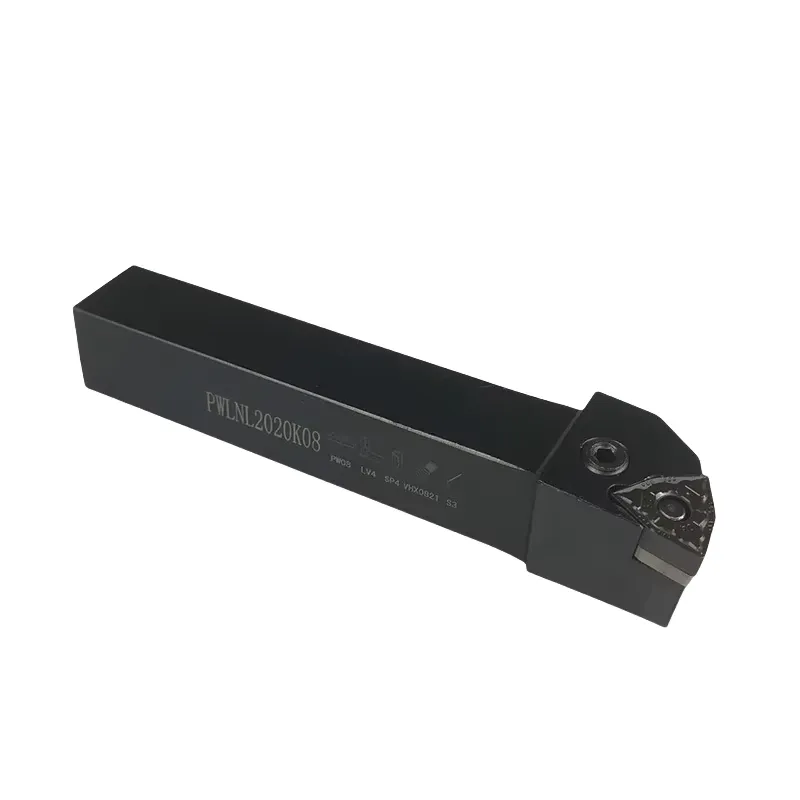

WNMG Kesici Uçlar için PWLNR/L Harici Torna Takım Tutucu
PWLNR/L tornalama takım tutucusu, negatif 80° trigon için tasarlanmış yüksek performanslı bir dış tornalama çözümüdür. WNMG ekleri. 95° yaklaşma açısına sahip bir kol kilitli sıkıştırma sistemi ile donatılmış olup, OEM işleme uygulamaları için istikrarlı kesme performansı ve daha uzun takım ömrü sağlar.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
PWLNR/L harici tornalama takım tutucusu, sürekli üretim koşullarında tutarlı işleme kalitesi, verimli talaş kontrolü ve güvenilir takımlar gerektiren OEM üreticileri için tasarlanmıştır. Özel olarak tasarlanmış WNMG ek tutucu, negatif 80° trigon uçları destekler ve çok çeşitli dış tornalama işlemleri için uygundur.

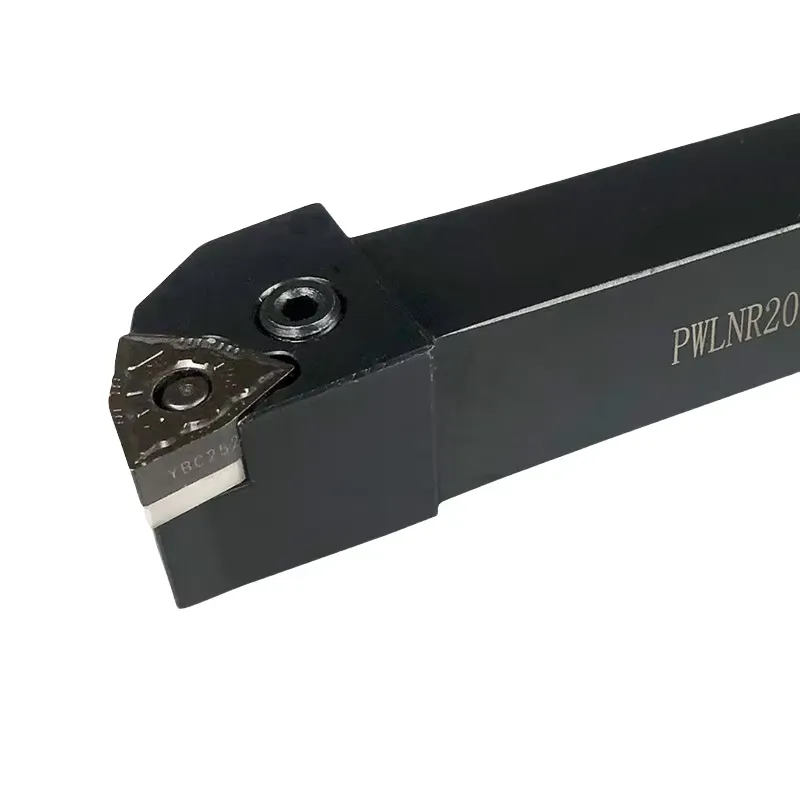

Bu tornalama aleti tutucusu Güçlü bir kol kilidi sıkıştırma mekanizması kullanır ve hızlı ve güvenli uç indeksleme sağlarken, uçların güvenli bir şekilde tutulmasını garanti eder. Sıkıştırma yapısı, orta ve ağır kesme yükleri altında yüksek rijitlik sağlar ve istikrarlı işleme ve tutarlı yüzey kalitesine katkıda bulunur.
Entegre soğutma kanalı, soğutma sıvısını kesme kenarına hassas bir şekilde yönlendirerek ısı dağılımını ve talaş tahliyesini iyileştirir. Kol kilidi sıkıştırma ve soğutma sıvısı bulunan bu harici takım tutucu, zor malzemelerin işlenmesinde veya termal kontrolün kritik olduğu uzun üretim süreçlerinde özellikle etkilidir.
Yüksek mukavemetli alaşımlı çelikten üretilen ve kontrollü ısıl işlemden geçirilen PWLNR/L takım tutucu, boyutsal kararlılığını ve uzun hizmet ömrünü korur. Hassas işlenmiş uç yuvaları, uçların doğru konumlandırılmasını ve tekrarlanabilir kesme sonuçlarını garanti eder, bu da onu otomatik üretim hatları ve seri üretim için çok uygun hale getirir.
PWLNR serisindeki standart harici torna takım tutucusu olarak, tasarım ISO spesifikasyonlarına uygundur ve önde gelen global tedarikçilerin WNMG uçlarıyla uyumludur. Bu standardizasyon, OEM müşterilerinin takım seçimini basitleştirirken, birden fazla makinede tutarlı işleme performansı sağlamasına olanak tanır.
Ürün Boyutları ve Özellikleri
| Öğe | Açıklama |
|---|---|
| Takım Tutucu Tipi | PWLNR / PWLNL Tornalama Takım Tutucu |
| Dizi | PWLNR |
| Kesme Uygulamaları | Dış Dönüş |
| Ekleme Türü | WNMG (Negatif 80° Trigon Uç) |
| Sıkıştırma Ekleme | Kaldıraç Kilit Sıkıştırma |
| Soğutma Suyu Beslemesi | Dahili / Yönlendirilmiş Soğutucu |
| Geometri Ekle | Trigon, Negatif |
| Takım Tutucu Malzemesi | Isıl İşlem Görmüş Alaşımlı Çelik |
| Makine Uyumluluğu | CNC Torna Tezgahları / Geleneksel Torna Tezgahları |
| Üretim Standardı | ISO Uyumlu |
| Tipik Kullanım | OEM Toplu Üretim |
OEM Üretim Avantajları
-
Uzun vadeli ve toplu tedarik için uygun istikrarlı tasarım
-
Güvenli ve tekrarlanabilir uç konumlandırma için kol kilidi sıkıştırma
-
Entegre soğutma sıvısı, takım ömrünü ve işleme stabilitesini artırır.
-
Standart WNMG uçlarla uyumlu olup tedarik sürecini kolaylaştırır
-
Şaft boyutu, soğutma sıvısı arayüzü ve markalama için özelleştirme mevcuttur
PWLNR/L Teknik Özellikleri

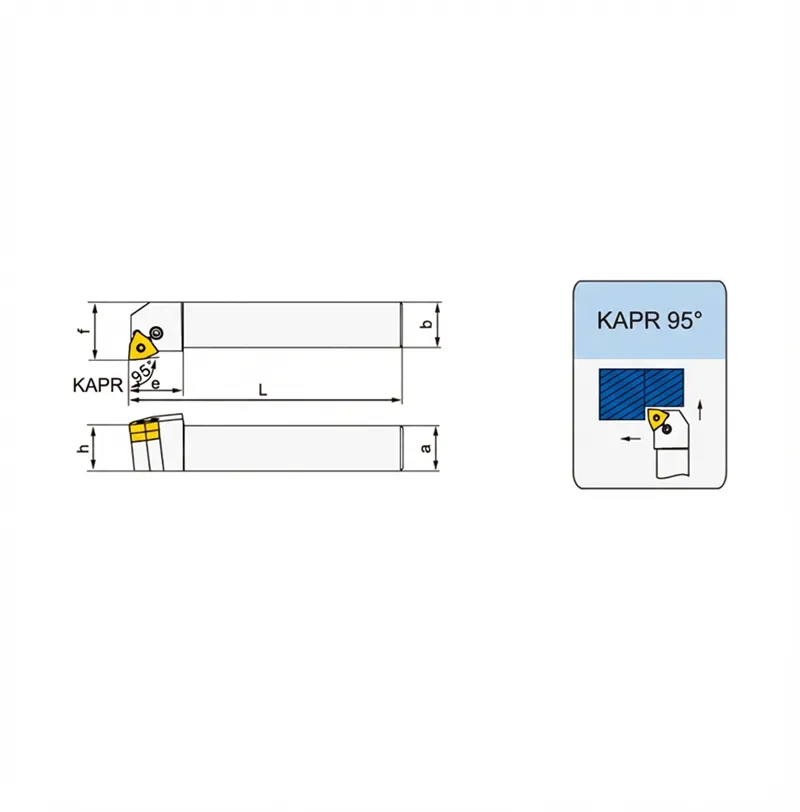

| Model | Boyut a (mm) | Boyut b (mm) | Boyut L (mm) | Boyut h (mm) | Boyut f (mm) | Boyut e (mm) | Uçlar |
|---|---|---|---|---|---|---|---|
| PWLNR/L1616H06C | 16 | 16 | 100 | 16 | 20 | 20 | WN..0604.. |
| PWLNR/L2020K06C | 20 | 20 | 125 | 20 | 25 | 20 | WN..0604.. |
| PWLNR/L2525M06C | 25 | 25 | 150 | 25 | 32 | 25 | WN..0604.. |
| PWLNR/L2020K08C | 20 | 20 | 125 | 20 | 25 | 28 | WN..0804.. |
| PWLNR/L2525M08C | 25 | 25 | 150 | 25 | 32 | 28 | WN..0804.. |
| PWLNR/L3232P08C | 32 | 32 | 170 | 32 | 40 | 28 | WN..0804.. |
