Yüksek İlerlemeli Tornalama için 50° Açılı MWWNR Takım Tutucu
- Alet Türü: Dış Tornalama Takım Tutucu (Yön: Sağ/Sol)
- Model Serisi: MWWNR/L
- Giriş Açısı: 50° Giriş Açısı
- Sıkıştırma Sistemi: M Tipi Çift Kelepçe (Pim ve Üst Kelepçe)
- Ekleme Uyumluluğu: WNMG, WNMA, WNMM (Trigon 80° Uçlar)
-
Anahtar Fayda: Yüksek ilerleme hızları için sabit 50° açılı 6 kesme kenarı.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
Genel Bakış
MWWNR/L serisi, belirli ağır hizmet uygulamaları için tasarlanmış özel bir harici tornalama takımı tutucusudur. Standart 95° tutucuların aksine, MWWNR sağlam bir 50° giriş açısına (40° ön açı) sahiptir. Bu geometri, kesme kuvvetlerini iş parçası boyunca eksenel olarak yönlendirmek, radyal basıncı azaltmak ve kaba işleme operasyonlarında daha yüksek ilerleme hızlarına ve daha derin kesimlere izin vermek için tasarlanmıştır.
WNMG Uçlar için Optimize Edildi
Bu tutucu ekonomik WNMG kesici uç (Trigon) kullanır. WNMG kesici ucun 6 kullanılabilir kesme kenarını 50° tutucunun stabilitesiyle birleştirerek, makineciler her iki dünyanın da en iyisini elde eder: kenar başına düşük maliyet ve yüksek talaş kaldırma oranları. Ayrıca hassas 50° pahlar oluşturmak için ideal bir takımdır.
Sert M Tipi Stabilite
50° açıyla kesim yapmak önemli kuvvetler oluşturur. MWWNR TAKIM TUTUCU, M-Tipi Çift Sıkıştırma Sistemini kullanır. Kilit pimi ve ağır hizmet tipi üst kelepçe, MWWNR 2525 alaşımlı çelikler veya dövme parçalar üzerinde sınırına kadar zorlandığında bile kesici ucun sert kalmasını sağlayarak hareketi önler.
ISO Kod Adlandırma Kuralları
İşte size özel 50° geometrinizi yansıtan MWWNR kodunun dökümü:
| Pozisyon | Kod | Parametre | Açıklama ve Teknik Avantajlar |
| 1. | M | Sıkıştırma Yöntemi |
Çoklu kilit (Çift Kelepçe): Pim ve üst kelepçe kullanır. • Avantaj: Ağır kaba işleme sırasında kesici ucun sabitlenmesi için gereklidir. |
| 2. | W | Şekil Ekle |
Trigon (80°): WNMG uçlara uyar. • Avantaj: Kullanılabilir 6 kesme kenarı ile güçlü 80° köşe. |
| 3. | W | Tutucu Stili |
50° Giriş Açısı: • Avantaj: (Üreticiye Özel Tasarım). Daha yüksek ilerleme hızları ve özel pah kırma için talaş inceltme etkisi sağlar. |
| 4. | N | Açıklık Açısı |
Negatif (0°): Ek parça dik olarak oturur. • Avantaj: Çift taraflı insert ekonomisi. |
| 5. | R/L | Aletin Eli |
Sağ (R) / Sol (L): Kesim yönü. • Avantaj: MWWNR Sağ el, MWWNL Sol eldir. |
SSS
S1: MWWNR ile MWMNN arasındaki fark nedir?
A: Her ikisi de 50° açıya sahiptir ve WNMG uçlar kullanır. Aralarındaki fark “El ”dir. MWMNN, çift yönlü kesim için ideal olan Nötr bir takımdır (Simetrik). MWWNR bir Sağ El takımıdır (Yönlü), tek yönde (aynaya doğru) ağır kesim için optimize edilmiştir.
S2: Kaba işleme için neden 50°'lik bir açı kullanılıyor?
A: 50° açı (40° uç), 45° kesiciye benzer bir “Talaş İnceltme” etkisi yaratır. Isıyı ve yükü kesici uç kenarının daha geniş bir bölümüne yayarak 95°'lik bir takımdan daha yüksek ilerleme hızlarında çalışmanıza olanak tanır ve verimliliği artırır.
S3: MWWNR 2525 kaplama için uygun mu?
A: Merkeze bakacak şekilde tasarlanmamıştır. 50°'lik açı, parçanın merkezinde büyük bir kesilmemiş kısım bırakacağı anlamına gelir. En iyi boylamasına kaba işleme (dış çap tornalama) ve pah kırma için kullanılır.

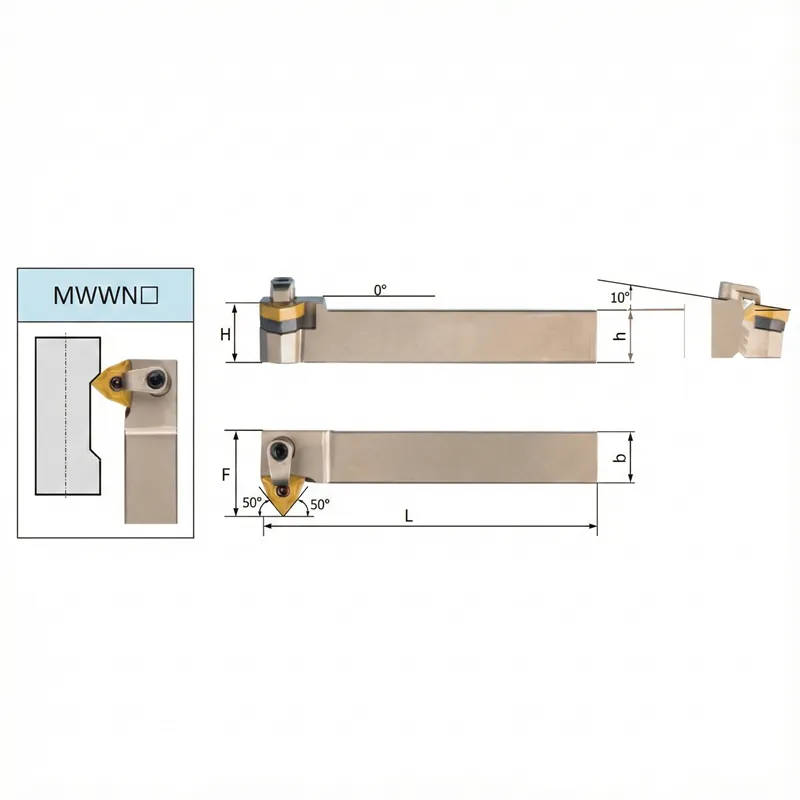

Özellikler
| MODEL | BOYUT (MM) | INSERT | VİDA | WRENCH | WRENCH | PLATEN | ÇİFT VİDA | WRENCH | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOL | DOĞRU | h | b | H | F | L | |||||||
| MWWNL2020K08 | MWWNR2020K08 | 20 | 20 | 20 | 32 | 125 | WN □□0804 □□ | MW0804 | CTM617 | L3 | HL1813 | ML0625 | L3 |
| MWWNL2525M08 | MWWNR2525M08 | 25 | 25 | 25 | 36 | 150 | WN □□0804 □□ |
