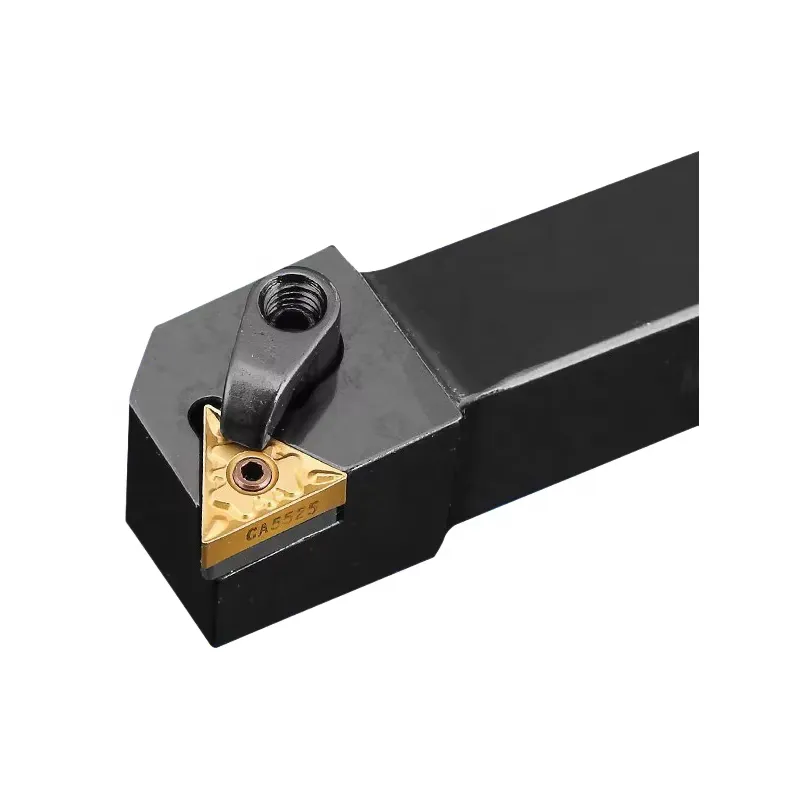

MTGNR/L Serisi: TNMG Kesici Uçlar için Ağır Hizmet Tipi M Tipi Çoklu Kilitli OD Tornalama Takım Tutucu (91° Yaklaşma Açısı)
MTGNR/L, yüksek verimli CNC işleme için tasarlanmış çok yönlü ve rijit bir OD tornalama takım tutucusudur. ISO standartlarına göre üretilen bu TNMG takım tutucusu, üst kelepçe ile kilitleme pimini birleştiren M Tipi Multi-Lock kelepçeleme sistemine sahiptir ve kesici uçların maksimum stabilitesini sağlar. 91° yaklaşma açısı, uzunlamasına tornalama ve yüzey işleme için gerekli boşluğu sağlar, bu da onu çelik, paslanmaz ve dökme demirdeki kaba ve yarı ince işleme operasyonları için vazgeçilmez bir takım haline getirir.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
Teknik Analiz: MTGNR/L Yapılandırması
The MTGNR/L geometrisiyle tanımlanır, stabilite ve maliyet verimliliği için optimize edilmiştir. Özel bir TNMG takım tutucu olarak, negatif üçgen uçların gücünden yararlanır.
| Pozisyon | Kod | Tanım | Teknik Avantaj |
| 1. | M | Sıkıştırma Sistemi | Çoklu Kilit: Stabilite için altın standart. Kol pimi ve üst kelepçe kullanarak, ağır kesintili kesimlerde bile ek parçanın asla hareket etmemesini sağlar. |
| 2. | T | Şekil Ekle | Üçgen (60°): Kullanım alanları TNMG 6 adet kullanılabilir kesme kenarı ile takılır ve parça başına maliyetinizi önemli ölçüde düşürür. |
| 3. | G | Tutucu Stili | 91° Yaklaşma Açısı: Uzunlamasına tornalama ve yüzleme için optimize edilmiştir $1^\circ$ yan duvar sürtünmesini önlemek için açıklık. |
| 4. | N | Açıklık Açısı | 0° (Negatif): Negatif eğimli uçlar, daha güçlü bir kenar kesiti sağlar ve ağır dış çap tornalama takım tutucu uygulamaları için idealdir. |
| 5. | R/L | Aletin Eli | Sağ (R) veya Sol (L): Her türlü CNC torna tezgahı taret konfigürasyonuna uyacak şekilde her iki el için de mevcuttur. |
Temel Performans Avantajları
- Üstün Sıkıştırma Gücü: M-Tipi tasarım, yüksek torklu işlemleri gerçekleştirmek için özel olarak üretilmiştir ve erken uç arızasına yol açabilecek harmonikleri ve titreşimi azaltır.
- Hassas 91° Geometri: The 1° ön açı, takım 90° omuz döndürürken yan kesme kenarının iş parçasına sürtünmemesini sağlayarak daha temiz bir yüzey kalitesi ve daha düşük ısı oluşumu sağlar.
- Çok Yönlü OD Tornalama: Düz tornalama veya merkeze doğru yüzleme yaparken MTGNR/L sabit kalır ve genel mühendislik için bir “iş gücü” haline gelir.
-
Yüksek Malzeme Kaldırma Hızları (MRR): Yüksek ilerlemeli kaba işleme kuvvetlerine dayanacak şekilde tasarlanan bu TNMG takım tutucu, hacimli malzeme kaldırmada üstün performans gösterir.
Sıkça Sorulan Sorular (SSS)
S: MTGNR ve MTFNR sahipleri arasındaki fark nedir?
A: Her ikisi de 91° yaklaşma açısına sahiptir. Ancak, G tipi (MTGNR) tipik olarak belirli bir yönelim için tasarlanmıştır ve bu da onu F tipine kıyasla belirli taret kurulumlarında hem uzunlamasına tornalama hem de yüzleme için biraz daha çok yönlü hale getirir.
S: Neden P tipi yerine M tipi kelepçeli OD tornalama takım tutucusu kullanmalıyım?
A: P tipi tutucular sadece delik çekme pimi kullanır. Etkili olmasına rağmen, M tipi (Multi-Lock) bir üst kelepçe ekler. Bu ekstra aşağı doğru baskı, ağır kaba işleme veya yüksek titreşime neden olan malzemeleri işlerken, kesici ucu mükemmel şekilde yerinde tuttuğu için çok önemlidir.
S: Bu TNMG takım tutucusuna hangi uçlar uyar?
A: Tüm standart ISO TNMG kesici uçlarla (örneğin, TNMG 160408) uyumludur. Tutucunun boyut kodunun (örneğin, 16, 22) TNMG kesici uç boyutunuzun ilk iki rakamıyla eşleştiğinden emin olun.
S: Bunu son kesimler için kullanabilir miyim?
A: Evet. MTGNR/L, sertliği nedeniyle kaba işleme için mükemmeldir, ancak finiş geometrisi TNMG kesici uç (örneğin -PF veya -SF talaş kırıcı) ve daha küçük burun yarıçapı ile birlikte kullanıldığında finiş işlemi için de kullanılabilir.

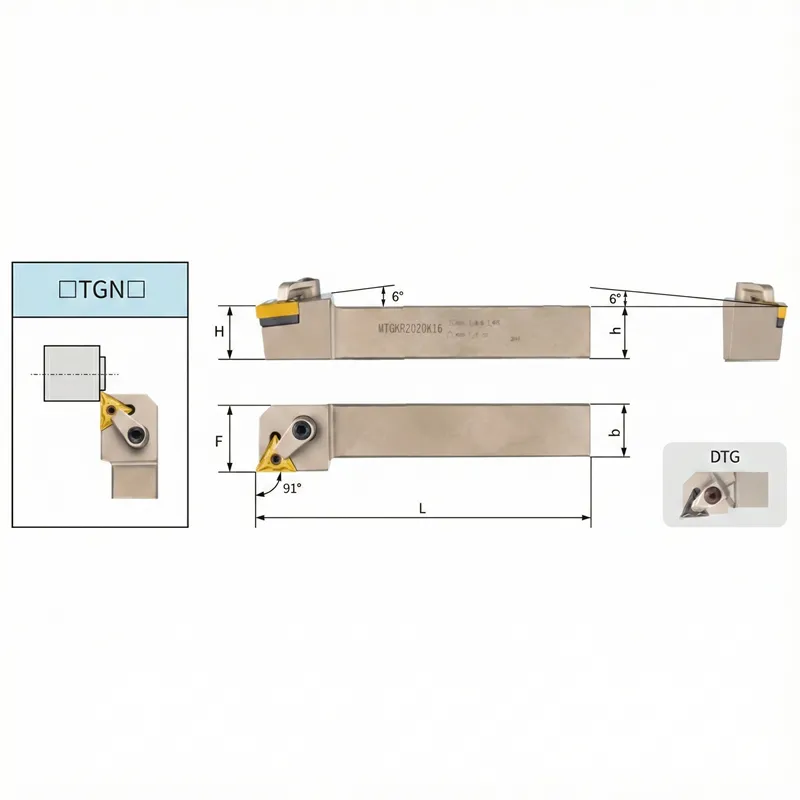

Özellikler Tablosu
| MODEL | ÖLÇÜ (MM) | INSERT | SHIM | MERKEZ PİM | WRENCH | PLATEN | ÇİFT VİDA | WRENCH | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOL | DOĞRU | h | b | H | F | L | |||||||
| MTGNL1616H16 | MTGNR1616H16 | 16 | 16 | 16 | 20 | 100 | TN □ □1604 □ □ | MT1603 | CTM513 | L2 | HL1813 | ML0625 | L3 |
| MTGNL2020K16 | MTGNR2020K16 | 20 | 20 | 20 | 25 | 125 | TN □ □1604 □ □ | ||||||
| MTGNL2525M16 | MTGNR2525M16 | 25 | 25 | 25 | 32 | 150 | TN □ □1604 □ □ | ||||||
| MTGNL3232P16 | MTGNR3232P16 | 32 | 32 | 32 | 40 | 170 | TN □ □1604 □ □ |
