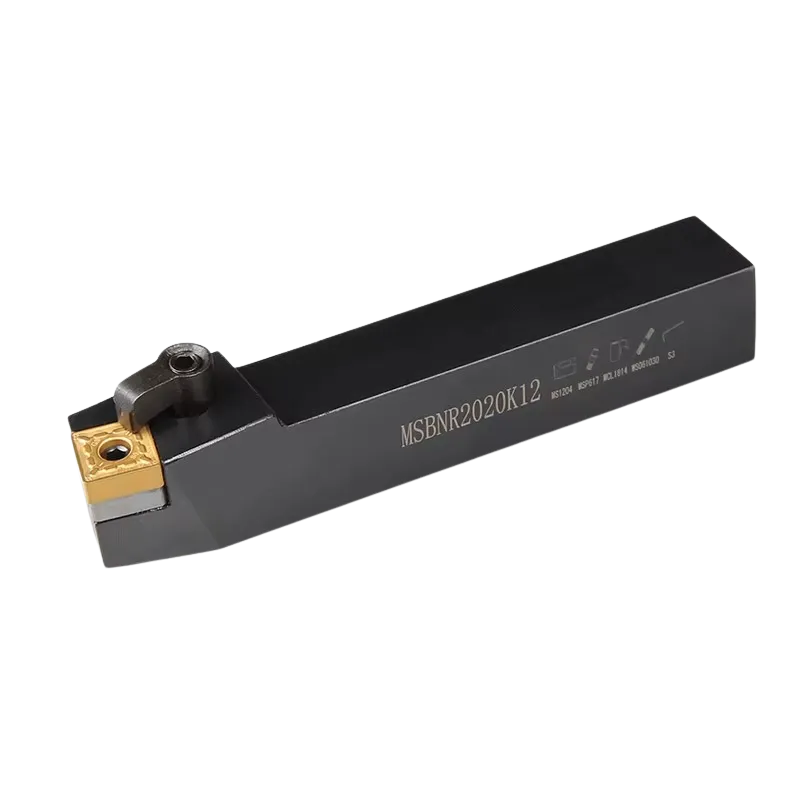

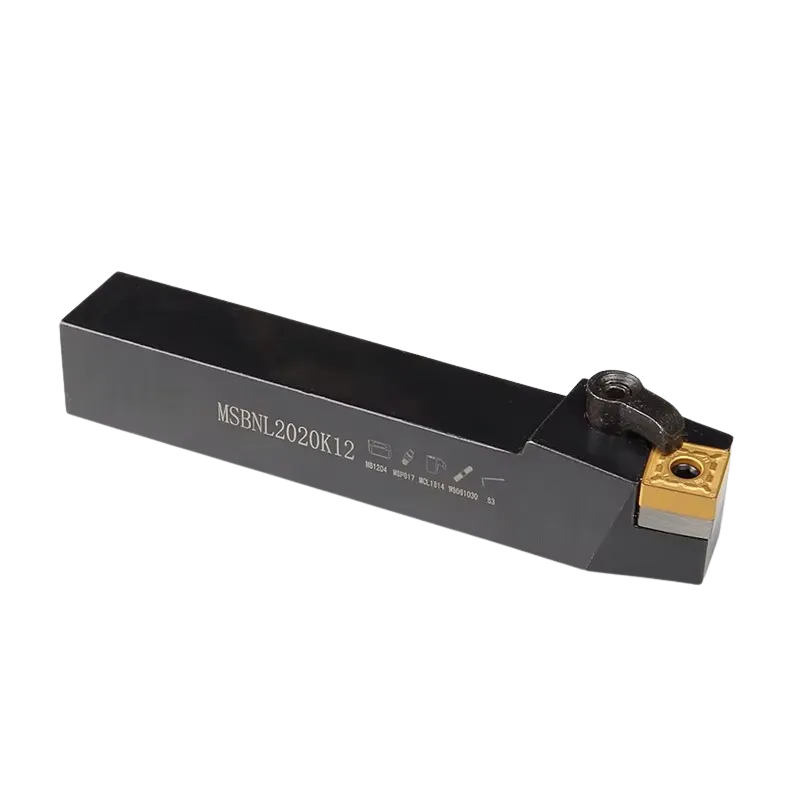

MSBNR/L Tornalama Takım Tutucu | DNMG Uçlar için 75° M-Tipi Endekslenebilir Takım
msbnr/l tornalama takım tutucusu, ağır hizmet tipi dış tornalama ve pah kırma için tasarlanmış yüksek mukavemetli bir torna takımı tutucusudur. 75 derecelik bir yaklaşma açısına sahip olan bu dnmg takım tutucu, takım ömrünü uzatmak için kesme kuvvetlerini etkili bir şekilde dağıtır. Profesyonel bir dnmg tutucu olarak, dnmg, dnma ve dnmm kesici uçları sabitlemek için sağlam bir m tipi çift bağlama sistemi kullanır ve en zorlu cnc tornalama takım tutucu tipleri için güvenilir bir dnmg kesici uç tutucu olarak hizmet eder.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
DNMG Serisi için Ağır Hizmet Tipi MSBNR/L 75° Takım Tutucu
MSBNR/L takım tutucu, kenar mukavemetinin kritik olduğu yüksek talaş kaldırma hızına sahip işlemler için özel olarak tasarlanmıştır. 75 derecelik uç açısı, onu ağır kaba işleme için olağanüstü bir endekslenebilir tornalama takım tutucusu haline getirir. Kurulumunuz ister standart bir harici takım ister belirli profiller için özel bir dnmg nötr takım tutucu konfigürasyonu gerektirsin, MSBNR/L yüksek ilerlemeli torna takım tutucu uygulamaları için gerekli sertliği sağlar.
DNMG 432 ve Profesyonel Uçlar için optimize edilmiştir
Bu seri, 55 derecelik elmas uçları yerleştirmek için hassas bir şekilde üretilmiştir. Güçlendirilmiş cep tasarımı, onu çeşitli ağır işler için üstün bir dnmg kesici uç tutucu haline getirir:
-
DNMG Ekleri: Genel çelik ve alaşım tornalama için birincil seçimdir, genellikle standart dnmg tutucu olarak kullanılır.
-
DNMA Ekleri: Dökme demirin işlenmesi için idealdir ve kırılgan malzemeler için gereken düz üst stabiliteyi sağlar.
-
DNMM Ekleri: Torna kesici uç tutucu kategorisinde kesintili kesimler ve yüksek ilerlemeli kaba işleme için en iyi seçim.
Sert M Tipi Çoklu Kilitli Sıkıştırma Sistemi
MSBNR/L, endüstriyel standartta M tipi bağlama mekanizmasına sahiptir. Temel bir dnmg takım tutucunun aksine, bu sistem kesici ucu hem bir üst kelepçe hem de bir orta pim aracılığıyla kilitler. Bu çift kilitleme işlemi 75° tornalama için hayati önem taşır ve kesici ucun tornalama işlemleri için takım tutucuda bulunan önemli kesme basıncı altında kaymasını önler.
Özellikler Tablosu
| Özellik | Ayrıntılar |
| Model Numarası | MSBNR (Sağ El) / MSBNL (Sol El) |
| Birincil Kategori | Endekslenebilir Torna Takım Tutucular |
| Sıkıştırma Sistemi | M Tipi (Çift Kelepçe / Çoklu Kilit) |
| Yaklaşma Açısı | 75° (Ağır Kaba İşleme ve Pah Kırma için İdeal) |
| Uyumlu Ek Parçalar | DNMG, DNMA, DNMM (Boyut 1504 / 1506 / 432) |
| Araç Stili | Harici dnmg takım tutucu |
| Malzeme Yapısı | Sertleştirilmiş Yüksek Mukavemetli Alaşımlı Çelik |
S: 95° MDUNR yerine MSBNR/L'yi ne zaman kullanmalıyım?
A: Ağır kaba işleme öncelikli olduğunda MSBNR/L'yi kullanın. 75 derecelik açı, 95 derecelik açıdan çok daha güçlüdür ve daha yüksek ilerleme hızlarına ve daha iyi ısı dağılımına olanak tanır. Büyük miktarda malzemeyi hızlı bir şekilde kaldırmak için en iyi dnmg tutucu seçimidir.
S: Bu tutucu profil oluşturmak için kullanılabilir mi?
A: 75°'lik açısı uzunlamasına tornalama için harika olsa da, dnmg nötr takım tutucu veya 93°'lik tutucu kadar karmaşık profilleme için çok yönlü değildir. Öncelikle düz kesimler ve 15 derecelik pahlar için yüksek mukavemetli bir tornalama takımı tutucusudur.
S: M tipi kelepçe tüm dnmg kesici uç tutucu varyasyonlarını destekliyor mu?
A: Evet, M tipi çoklu kilit sistemi tüm ISO standardı DNMG geometrileri ile uyumlu olacak şekilde tasarlanmıştır. Dnmg takım tutucu kurulumunuzun titreşimsiz kalmasını sağlar, bu da pahalı karbür uçların ömrünü korumak için gereklidir.

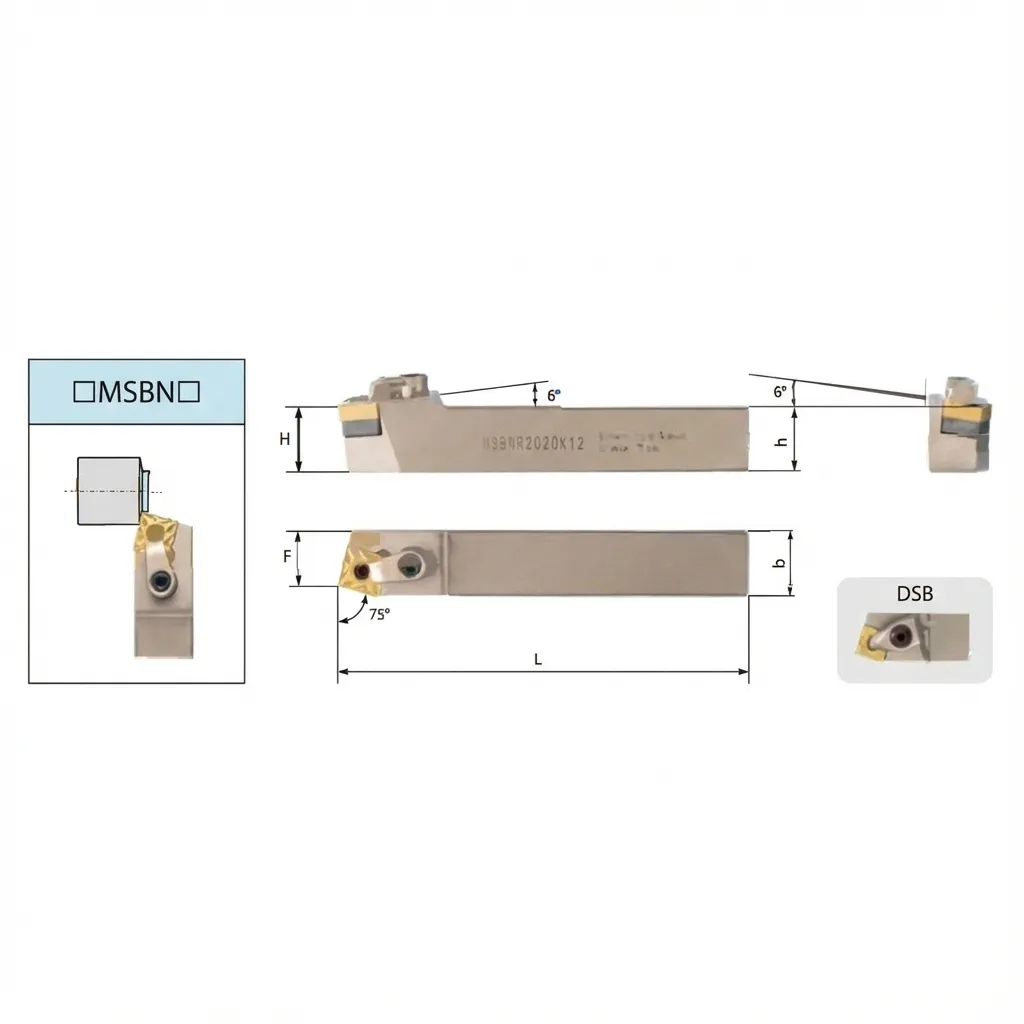

Beden Tablosu
| MODEL | ÖLÇÜ (MM) | INSERT | SHIM | MERKEZ PİM | WRENCH | PLATEN | ÇİFT VİDA | WRENCH | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOL | DOĞRU | h | b | H | F | L | |||||||
| MSBNL1616H12 | MSBNR1616H12 | 16 | 16 | 16 | 3.5 | 100 | SN□□1204□□ | MS1204 | CTM617 | L3 | HL1813 | ML0625 | L3 |
| MSBNL2020K12 | MSBNR2020K12 | 20 | 20 | 20 | 17 | 125 | SN□□1204□□ | ||||||
| MSBNL2525M12 | MSBNR2525M12 | 25 | 25 | 25 | 22 | 150 | SN□□1204□□ | ||||||
| MSBNL3232P12 | MSBNR3232P12 | 32 | 32 | 32 | 25 | 170 | SN□□1204□□ | ||||||
| MSBNL4040R12 | MSBNR4040R12 | 40 | 40 | 40 | 37 | 200 | SN□□1204□□ | ||||||
| MSBNL2020K15 | MSBNR2020K15 | 20 | 20 | 20 | 17 | 125 | SN□□1506□□ | MS1504 | CTM0822 | L3 | HL2217 | ML0830 | L4 |
| MSBNL2525M15 | MSBNR2525M15 | 25 | 25 | 25 | 22 | 150 | SN□□1506□□ | ||||||
| MSBNL3232P15 | MSBNR3232P15 | 32 | 32 | 32 | 29 | 170 | SN□□1506□□ | ||||||
| MSBNL4040R15 | MSBNR4040R15 | 40 | 40 | 40 | 37 | 200 | SN□□1506□□ | ||||||
| MSBNL3232P19 | MSBNR3232P19 | 32 | 32 | 32 | 28 | 170 | SN□□1906□□ | MS1904 | CTM1022 | L4 | HL2217 | ML0830 | L4 |
| MSBNL4040R19 | MSBNR4040R19 | 40 | 40 | 40 | 36 | 200 | SN□□1906□□ |
