MVVNN Profil Oluşturma için 72,5° Açılı Nötr Takım Tutucu
- Alet Türü: Nötr Dış Tornalama Takım Tutucu (Simetrik)
- Model Serisi: MVVNN (Nötr El)
- Giriş Açısı: 72,5° Giriş Açısı (Simetrik Açıklık)
- Sıkıştırma Sistemi: M Tipi Çift Kelepçe (Pim ve Üst Kelepçe)
- Ekleme Uyumluluğu: VNMG, VNMA, VNMM (35° Elmas Uçlar)
-
Anahtar Uygulama: Profil oluşturma, rahatlatma ve çift yönlü tornalama.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
Genel Bakış
MVVNN serisi, CNC işlemede çok yönlülük için tasarlanmış özel bir Nötr Dış Tornalama Takım Tutucusudur. Sağ veya Sol el takımlarının aksine MVVNN, 72,5° giriş açısına sahip simetrik bir tasarıma sahiptir. Bu geometri, birden fazla yönde kesme gerektiren profil oluşturma işlemleri veya takım müdahalesi olmadan V şekilli kabartmalara girmek için mükemmel bir seçimdir.
VNMG Kesici Uçlar için Optimize Edilmiştir

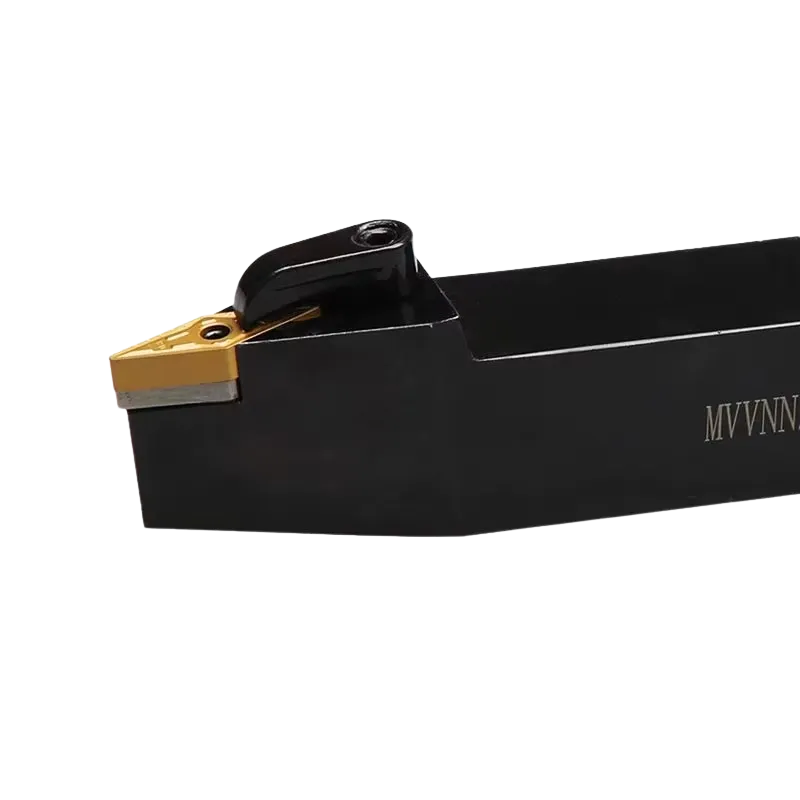

VNMG kesici ucunu (35° Elmas) yerleştirmek için tasarlanan bu tutucu, iş parçasına erişimi en üst düzeye çıkarır. Nötr 72,5° açı ile birlikte ince 35° kesici uç, takımın karmaşık konturlama ve alttan kesme işlemlerini gerçekleştirmesini sağlar. Karmaşık şaft işleri için MVVNN 2525 M16 kurulumlarını çalıştıran atölyeler için temel bir alettir.
Sert M Tipi Stabilite
Nötr profilleme genellikle aleti değişen radyal ve eksenel kuvvetlere maruz bırakır. MVVNN, sağlam M-Tipi Çift Bağlama Sistemini kullanır. Kilit pimi ve üst kelepçe, VNMG kesici ucun sabit kalmasını sağlayarak kesme yönü değiştiğinde bile yüksek hassasiyetli finisaj için gereken stabiliteyi sağlar.
ISO Kod Adlandırma Kuralları
İşte MVVNN kodunun benzersiz Neutral V tarzı geometrisini vurgulayan dökümü:
| Pozisyon | Kod | Parametre | Açıklama ve Teknik Avantajlar |
| 1. | M | Sıkıştırma Yöntemi |
Çoklu kilit (Çift Kelepçe): Pim ve üst kelepçe kullanır. • Avantaj: 35° kesici ucu nötr konumda tutmak için maksimum sertlik. |
| 2. | V | Şekil Ekle |
35° Elmas: VNMG uçlara uyar. • Avantaj: Detaylı profilleme için en keskin geometri. |
| 3. | V | Tutucu Stili |
72,5° Giriş Açısı: • Avantaj: Kesici ucun her iki tarafında eşit boşluk sağlar, kabartma kesim için idealdir. |
| 4. | N | Açıklık Açısı |
Negatif (0°): Ek parça dik olarak oturur. • Avantaj: Çift taraflı ekonomi (VNMG uç üzerinde 4 kesme kenarı). |
| 5. | N | Aletin Eli |
Nötr: Simetrik tasarım. • Avantaj: Parçaya eksene dik olarak yaklaşabilir; “Sağ” veya “Sol” sınırlaması yoktur. |
SSS
S1: Nötr (MVVNN) sahibinin temel avantajı nedir?
A: MVVNN gibi bir Nötr tutucu simetriktir. Takımın, kesimin her iki tarafında eşit boşluk gerektiren kabartmaları veya profilleri kesmesini sağlar. Belirli merkeze yaklaşma işlemleri için Sol ve Sağ el takımları arasında geçiş yapma ihtiyacını ortadan kaldırır.
S2: Açı neden 72,5 derecedir?
A: 72,5° giriş açısı, 35° VNMG kesici ucun tutucuya simetrik olarak yerleştirilmesinin geometrik sonucudur. Bu açı, dalma veya konturlama sırasında takım kanadı için yeterli boşluk sağlar.
S3: MVVNN 2525 M16 ağır kaba işleme için uygun mu?
A: Hayır. MVVNN profil oluşturma, finisaj ve hafif kesimler için tasarlanmıştır. 35° kesici uç hassastır. Ağır kaba işleme için CNMG (MCLNR) veya WNMG (MWLNR) tutucu kullanmanızı öneririz.
Özellikler

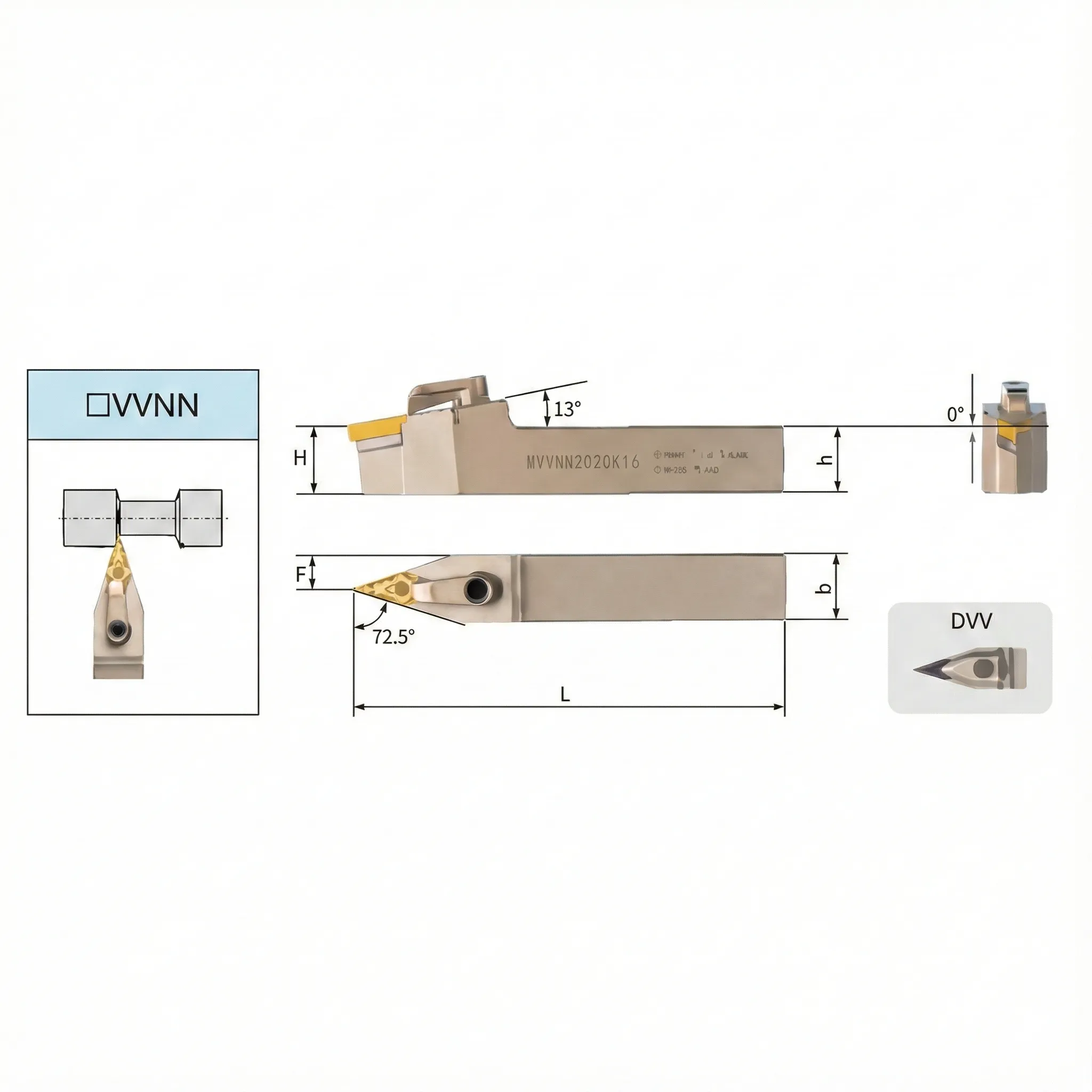

| MODEL | ÖLÇÜ (MM) | INSERT | SHIM | MERKEZ PİM | WRENCH | PLATEN | ÇİFT VİDA | WRENCH | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | b | H | F | L | ||||||||
| MVVNN1616K16 | 16 | 16 | 16 | 8 | 125 | VN □ □1604 □ □ | MV1603 | CTM513 | L2 | HL2413 | ML0625 | L3 |
| MVVNN2020K16 | 20 | 20 | 20 | 10 | 125 | VN □ □1604 □ □ | ||||||

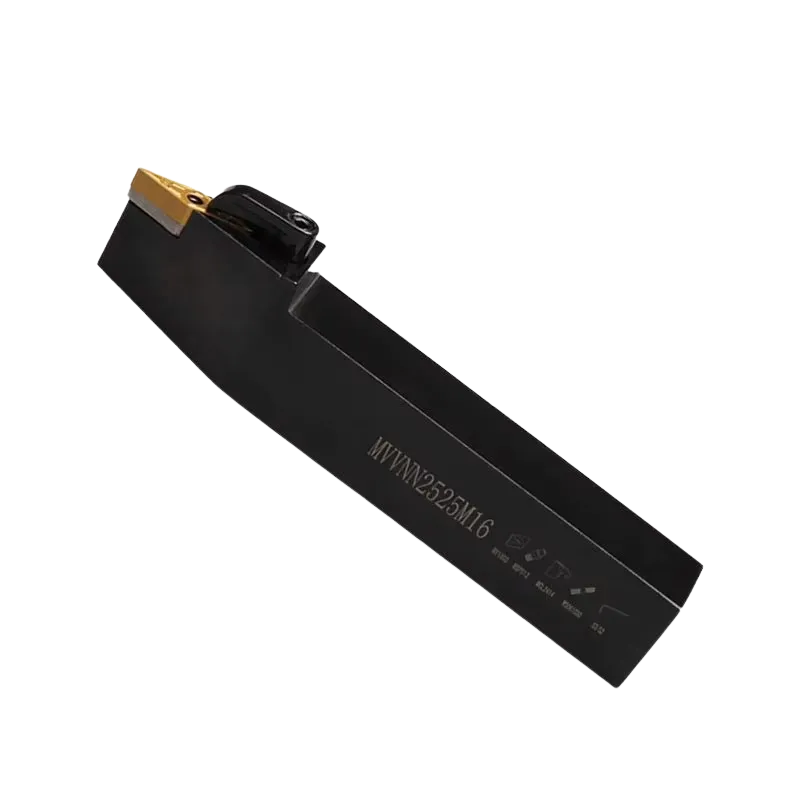

| MVVNN2525M16 | 25 | 25 | 25 | 12.5 | 150 | VN □ □1604 □ □ | ||||||
| MVVNN3232P16 | 32 | 32 | 32 | 16 | 170 | VN □ □1604 □ □ | ||||||
| MVVNN4040R16 | 40 | 40 | 40 | 20 | 200 | VN □ □1604 □ □ |
