NPTF Dryseal Amerikan Boru Dişli Ek Parçaları – 11ER/IR ve 16ER/IR Serisi
İdeal kullanım alanları: Yakıt hatları, hidrolik sistemler, basınçlı kaplar (sızdırmazlık maddesi gerekmez).
- Ürün Standardı: NPTF (Dryseal) Amerikan Standart Konik Boru Tam Profil yatay diş açma uçları.
- Dryseal Avantajı: Montaj sırasında tepe ve kök kısmını ezerek, bant veya bileşik kullanmadan sızdırmaz metal-metal sızdırmazlık sağlar.
- Hassas Aralık: 1:16 konik geometri ile 27 TPI ila 8 TPI arasındaki standart adımları kapsar.
- Boyut Seçenekleri: Mikro delme 1/4″ (6,35 mm) I.C. ve standart 3/8″ (9,525 mm) I.C. boyutlarında mevcuttur.
- Çok yönlülük: Torna tutucuları için yüksek performanslı diş açma uçları, sağ ve sol dişli uç modelleri olarak stokta mevcuttur.
- Malzeme: Çelik, paslanmaz çelik ve yüksek basınçlı alaşımların tornalanması için optimize edilmiş birinci sınıf karbür diş açma uçları.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
Ürün Genel Bakış
NPTF Tam Profil döşeme diş açma uçlarımızla kritik “Dryseal” performansını elde edin. Standart NPT'den farklı olarak, NPTF profili, sıkı geçme bağlantısını sağlamak için kontrollü tepe ve kök yükseklikleri ile tasarlanmıştır. Bu, spiral sızıntı yollarını ortadan kaldırarak, sızdırmazlık maddeleri (Teflon bant veya macun) gerekmeden basınç sızdırmaz bağlantılar sağlar.
Bu karbür diş açma uçları, diş oluğunu, özel NPTF kesmesini ve 1:16 konikliği (1°47′) tek geçişte kesen Tam Profil tasarımına sahiptir ve ANSI B1.20.3 standartlarına tam uyum sağlar.
Temel Özellikler ve Avantajlar
- Sızdırmazlık: Sızdırmazlık maddelerinin sıvıyı kirletebileceği hidrolik ve yakıt sistemleri için gereklidir.
- 16ER Standardı: 16er diş açma uçlarımız (3/8″ / 9,525 mm I.C.) 1/8″ ila 2″ arasında en popüler boru boyutlarını kapsar.
- Küçük Çaplı Delik Kapasitesi: Küçük iç delikler ve bağlantı parçaları için 1/4″ (6,35 mm) I.C. uçlar (11IR serisi) sunuyoruz.
- Yön Seçenekleri: Karmaşık imalatı desteklemek için standart sağ el aletleri ve özel sol el dişli ek parçaları (EL/IL) modelleri sunuyoruz.

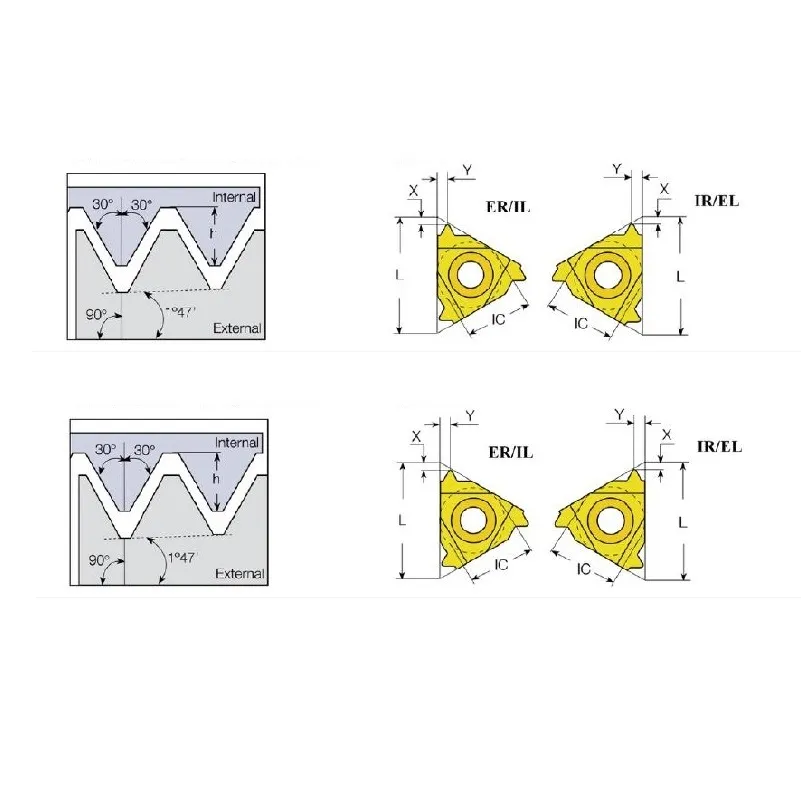

NPTF Dış Dişli Ek Parçaları Teknik Özellikleri
| I.C. | Adım (TPI) | Sağ el | Sol el | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 27 | 11ER27NPTF | 11EL27NPTF | 11 | 0.8 | 0.7 |
| 1/4″ | 18 | 11ER18NPTF | 11EL18NPTF | 11 | 0.8 | 0.7 |
| 1/4″ | 14 | 11ER14NPTF | 11EL14NPTF | 11 | 1.2 | 1 |
| 3/8″ | 27 | 16ER27NPTF | 16EL27NPTF | 16 | 0.8 | 0.7 |
| 3/8″ | 18 | 16ER18NPTF | 16EL18NPTF | 16 | 0.8 | 0.7 |
| 3/8″ | 14 | 16ER14NPTF | 16EL14NPTF | 16 | 1.5 | 1.1 |
| 3/8″ | 11.5 | 16ER11.5NPTF | 16EL11.5NPTF | 16 | 1.5 | 1.1 |
| 3/8″ | 8 | 16ER8NPTF | 16EL8NPTF | 16 | 1.5 | 1.1 |
NPTF İç Dişli Ek Parçaları Teknik Özellikleri
| I.C. | Adım (TPI) | Sağ el | Sol el | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 27 | 11IR27NPTF | 11IL27NPTF | 11 | 0.8 | 0.7 |
| 1/4″ | 18 | 11IR18NPTF | 11IL18NPTF | 11 | 0.8 | 0.7 |
| 1/4″ | 14 | 11IR14NPTF | 11IL14NPTF | 11 | 1.2 | 1 |
| 3/8″ | 27 | 16IR27NPTF | 16IL27NPTF | 16 | 0.8 | 0.7 |
| 3/8″ | 18 | 16IR18NPTF | 16IL18NPTF | 16 | 0.8 | 0.7 |
| 3/8″ | 14 | 16IR14NPTF | 16IL14NPTF | 16 | 1.5 | 1.1 |
| 3/8″ | 11.5 | 16IR11.5NPTF | 16IL11.5NPTF | 16 | 1.5 | 1.1 |
| 3/8″ | 8 | 16IR8NPTF | 16IL8NPTF | 16 | 1.5 | 1.1 |
(Not: Sol el modelleri 11EL, 16EL, 11IL, 16IL, yukarıda listelenen tüm ilgili aralıklar için mevcuttur.) ).
İşleme Kılavuzları
- NPT ve NPTF: Bu diş açma uçlarını karıştırmayın. NPTF uçları, “ezme” contasını sağlamak için belirli kök/tepe kesme sınırları oluşturur. Standart NPT 16er diş açma ucu kullanıldığında kuru conta elde edilemez.
- Konik Kontrol: Şunu sağlayın torna için diş açma uçları kurulum (konik bağlantı veya CNC kodu) standardı takip eder 1:16 koniklik 1°47′.
- Üst Eylem: Tam Profil Olarak yerleştirme diş açma uçları, bu aletler doğru ölçüm için ana çapı (tepe) bitirmek üzere doğru derinliğe ayarlanmalıdır.
