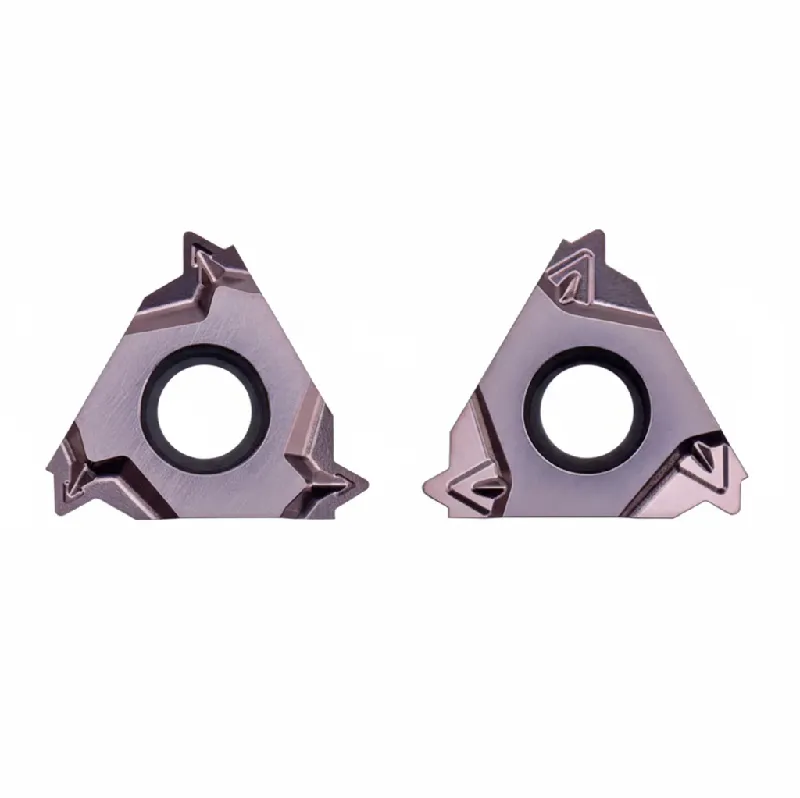

MJ Metrik Havacılık Tam Profil Diş Açma Uçları – 11 / 16 / 22 Serisi
İdeal kullanım alanları: Havacılık bağlantı elemanları, yüksek gerilimli metrik bileşenler, havacılık motorları.
- Ürün Standardı: MJ Metric Aerospace Tam Profil yerleştirme diş açma uçları (ISO 5855).
- Kritik Güvenlik: Yüksek gerilimli uygulamalarda yorulma mukavemetini en üst düzeye çıkarmak için kontrollü, genişletilmiş kök yarıçapı (Rmax 0,18042P / 0,15011P) özelliğine sahiptir..
- Hassasiyet Aralığı: İnce ila kaba metrik havacılık adımlarını kapsar 0,7 mm ila 4,0 mm.
- Temel Kullanılabilirlik: Popüler mağazalarda stokta mevcut 16er diş açma uçları (3/8″ I.C.) formatı, ayrıca 1/4″ ve 1/2″ I.C. boyutları.
- Çok Yönlü İşleme: Yüksek performanslı torna için diş açma uçları işlemler, Sağ El ve sol el dişli ek parçası yapılandırmalar.
- Malzeme: Isıya dayanıklı süper alaşımlar ve titanyumun tornalanması için tasarlanmış sağlam karbür diş açma uçları.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
Ürün Genel Bakış
MJ Metrik Havacılık döşeme diş açma uçlarımızla havacılık imalatınızı bir üst seviyeye taşıyın. MJ diş profili, UNJ standardının metrik eşdeğeridir ve özellikle kritik bağlantı elemanları ve motor bileşenlerinde gerilme yorgunluğunu önlemek için tasarlanmıştır.
Standart ISO Metrik (M) dişlerden farklı olarak, bu karbür diş açma uçları sıkı bir şekilde kontrol edilen, daha büyük bir kök yarıçapına sahiptir. Bu Tam Profil geometrisi, diş oluğunu keser, kritik kök yarıçapını oluşturur ve aynı anda tepe noktasını keser, böylece havacılık ve uzay spesifikasyonlarına tam uyum sağlar..
Temel Özellikler ve Avantajlar
- Yorgunluk Direnci: Kök yarıçapının artması, havacılık güvenliği parçaları için zorunlu bir gereklilik olan gerilme yoğunluğunu önemli ölçüde azaltır..
- 16ER Standardı: Bizim 16er diş açma ucu Bu ürün yelpazesi, en geniş MJ aralığı (0,7 mm – 2,5 mm) ile uyumludur ve bu sayede çoğu havacılık işleri için çok yönlü bir seçimdir..
- Yüksek Hassasiyet: “Topping” ekleri, ana çapın diş aralığı çapı ile mükemmel bir şekilde eş merkezli olmasını sağlar.

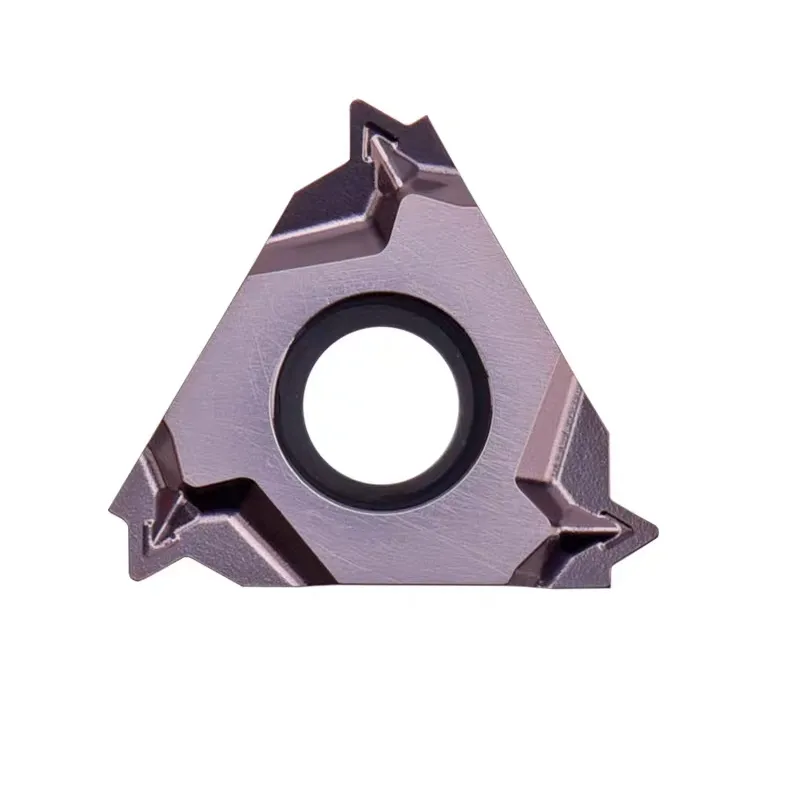

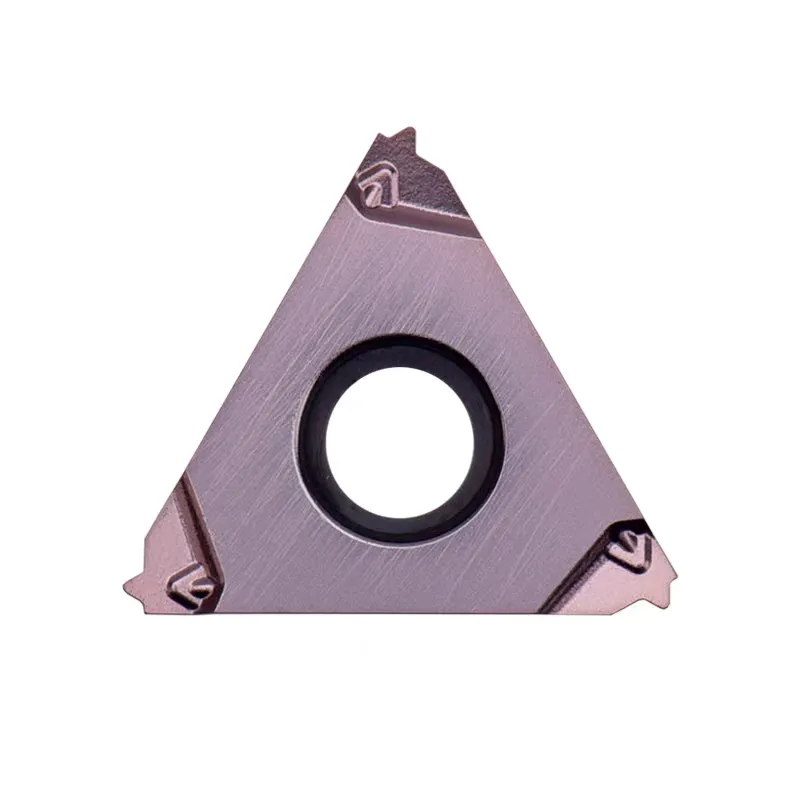

- Yön Seçenekleri: Özel bağlantı elemanları için standart sağ el aletleri ve sol el dişli ek parçaları (EL/IL) modelleri dahil olmak üzere kapsamlı çözümler sunuyoruz.

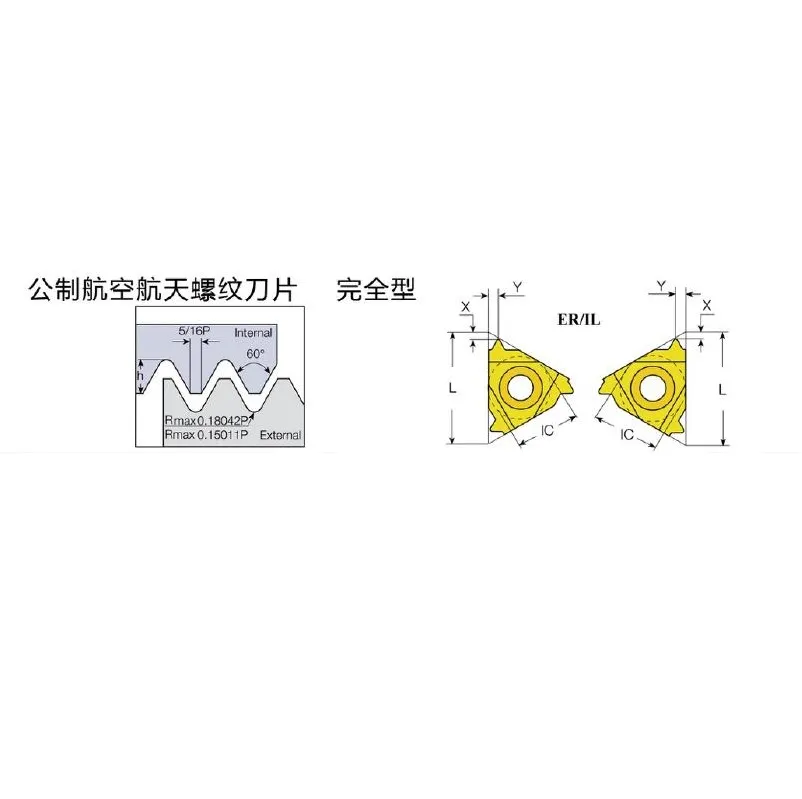

MJ Metrik Havacılık Tam Profil Diş Açma Uçları Teknik Özellikler
| Tip | I.C. | Adım (mm) | Dış Model | Dahili Model | L | X | Y |
|---|---|---|---|---|---|---|---|
| uzanmak | 1/4″ | 1 | 11ER1,0MJ | 11IR1,0MJ | 11 | 0.7 | 0.8 |
| uzanmak | 1/4″ | 1.25 | 11ER1,25MJ | 11IR1,25MJ | 11 | 0.8 | 0.9 |
| uzanmak | 1/4″ | 1.5 | 11ER1,5MJ | 11IR1,5MJ | 11 | 0.8 | 1 |
| uzanmak | 1/4″ | 2 | 11ER2.0MJ | 11IR2.0MJ | 11 | 0.9 | 1 |
| uzanmak | 3/8″ | 0.7 | 16ER0,7MJ | 16IR0,7MJ | 16 | 0.6 | 0.6 |
| uzanmak | 3/8″ | 0.75 | 16ER0,75MJ | 16ER0,75MJ | 16 | 0.7 | 0.55 |
| uzanmak | 3/8″ | 0.8 | 16ER0,8MJ | 16ER0,8MJ | 16 | 0.7 | 0.6 |
| uzanmak | 3/8″ | 1 | 16ER1,0MJ | 16IR1,0MJ | 16 | 0.7 | 0.7 |
| uzanmak | 3/8″ | 1.25 | 16ER1,25MJ | 16IR1,25MJ | 16 | 0.8 | 0.9 |
| uzanmak | 3/8″ | 1.5 | 16ER1,5MJ | 16IR1,5MJ | 16 | 0.8 | 1 |
| uzanmak | 3/8″ | 2 | 16ER2.0MJ | 16IR2.0MJ | 16 | 1 | 1.3 |
| uzanmak | 3/8″ | 2.5 | 16ER2,5MJ | 16IR2,5MJ | 16 | 1.1 | 1.5 |
| uzanmak | 3/8″ | 3 | 16ER3.0MJ | 16IR3.0MJ | 16 | 1.2 | 1.6 |
| uzanmak | 1/2″ | 4 | 22ER4.0MJ | 22IR4.0MJ | 22 | 1.55 | 2.1 |
| sinirli | 1/4″ | 0.7 | 11VER0.7MJ | 11VIR0,7MJ | 11 | 0.7 | 2.5 |
| sinirli | 1/4″ | 0.8 | 11VER0.8MJ | 11VIR0,8MJ | 11 | 0.7 | 2.5 |
| sinirli | 1/4″ | 0.9 | 11VER0.9MJ | 11VIR0,9MJ | 11 | 0.7 | 2.6 |
| sinirli | 1/4″ | 1 | 11VER1.0MJ | 11VIR1.0MJ | 11 | 0.7 | 2.5 |
| sinirli | 1/4″ | 1.25 | 11VER1.25MJ | 11VIR1,25MJ | 11 | 0.7 | 2.3 |
| sinirli | 1/4″ | 1.5 | 11VER1.5MJ | 11VIR1,5MJ | 11 | 0.7 | 2.2 |
