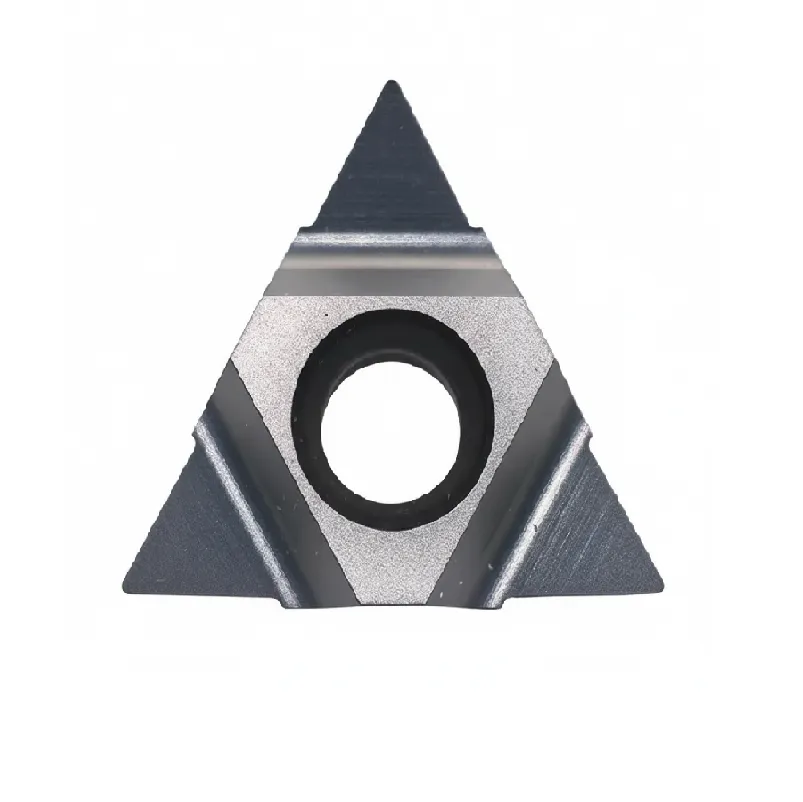

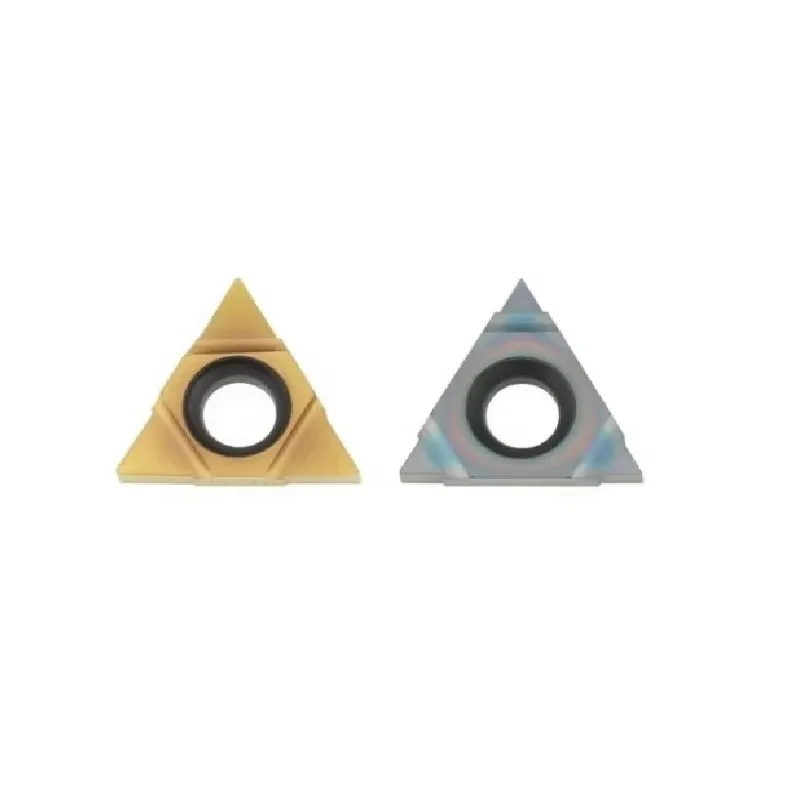

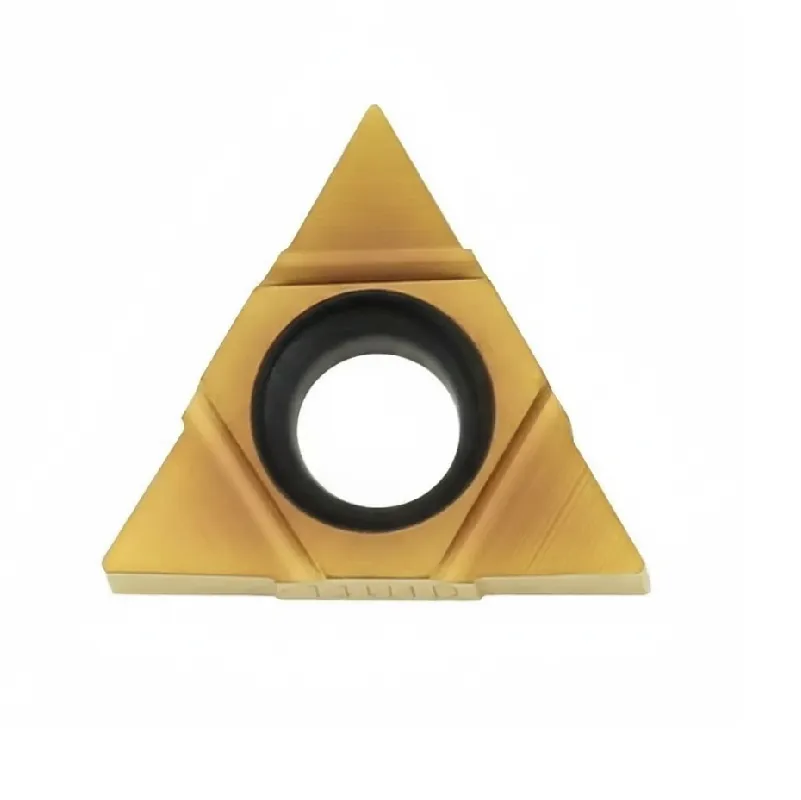

ISO Metrik U Tipi Tam Profil Diş Açma Ek Parçaları – 22U / 27U / 33U Serisi
İdeal kullanım alanları: Büyük Çaplı Diş Açma, Ağır Sanayi, Petrol ve Gaz Bileşenleri.
- Ürün Türü: Ağır Hizmet Tipi ISO Metrik U Tipi karbür diş açma uçları (Tam Profil).
- Büyük Adım Kapasitesi: 5,5 mm ila 12,0 mm arasında değişen kaba adımlar için özel olarak tasarlanmıştır.
- Üstün Sertlik: Geniş U tipi tasarım, standart 16er diş açma uçlarına göre önemli ölçüde daha yüksek stabilite sunarak titreşimsiz derin kesimler sağlar.
- Tam Diş Formu: “Tam Profil” geometrisi, mükemmel, çapaklanma olmayan bir ana çap için tepe noktasını oluşturur.
- Boyut Aralığı: Büyük boyutlarda mevcuttur 1/2″ (22U), 5/8″ (27U)ve 3/4″ (33U) I.C. boyutları.
- Çok yönlülük: Premium torna için diş açma uçları uygulamalar, hem Sağ El hem de sol el dişli ek parçası yapılandırmalar.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
Ürün Genel Bakış
ISO Metrik U Tipi yatay kesme uçlarımızla en büyük metrik dişleri güvenle işleyin. Standart takımlar ince işleri hallederken, bu ağır hizmet tipi karbür kesme uçları, kaba dişli işleme gibi aşırı talepler için tasarlanmıştır.
“Tam Profil” tasarımına sahip bu uçlar, ISO standartlarına tam uyum sağlamak için tepe kısmı dahil olmak üzere tüm diş şeklini keser. U Tipi format, 8,0 mm veya 12,0 mm gibi adımlar için gereken ağır kesme yüklerini desteklemek üzere daha büyük bir uç boyutu kullanır. Bu görevler, standart 16er diş açma ucunun kapasitesinin çok ötesindedir.
Temel Özellikler ve Avantajlar
- Ağır Malzeme Kaldırma: Ağır şaftlar ve borularda büyük adımlarda kesim yaparken ortaya çıkan yüksek tork ve basınca dayanacak şekilde üretilmiştir.
- Hassas Üst Kaplama: Diş tepesinde eşmerkezlilik ve mükemmel bir yüzey kalitesi sağlar.
- Karşılaştırma: Standarttan farklı olarak 16er diş açma ucu genellikle maksimum 3,0 mm aralıkla sınırlı olan 33U serimiz, büyük boyutlu 12,0 mm atışlar.
- Yön Seçenekleri: Kapsamlı çözümler sunuyoruz, bunlardan bazıları şunlardır: sol el dişli ek parçası ters dönüş uygulamaları için modeller (örneğin, 27UEL).

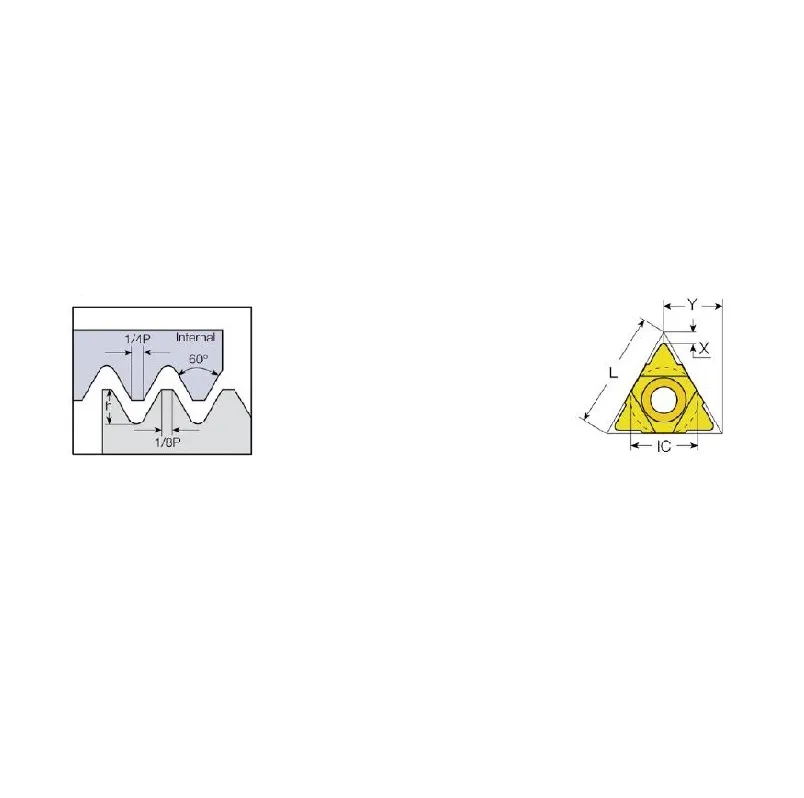

Teknik Özellikler
| Şekil Ekle | I.C. | Adım (mm) | Dış Model (R/L) | Dahili Model (R/L) | L | X | Y |
|---|---|---|---|---|---|---|---|
| U Tipi | 1/2″ U | 5.5 | 22U ER/L5.5ISO | 22U IR/L5.5ISO | 22 | E:2.3, N:2.4 | 11 |
| U Tipi | 1/2″ U | 6 | 22U ER/L6.0ISO | 22U IR/L6.0ISO | 22 | E:2,6, N:2,1 | 11 |
| U Tipi | 5/8″ U | 8 | 27U ER/L8.0ISO | 27U IR/L8.0ISO | 27 | 2.4 | 13.7 |
| U Tipi | 3/4″ U | 12 | 33U ER/L12.0ISO | 33U IR/L12.0ISO | 33 | E:2,5, N:3,2 | E:16,5, N:16,9 |
İşleme Kılavuzları
- Takım Tutucu Uyumluluğu: Bunlar U Tipi kesici uçlardır. Özel bir U Tipi takım tutucu kullanmanız gerekir (örneğin, 22U, 27U veya 33U kesici ucu tutan). 16er diş açma kesici uçları için tasarlanmış standart tutuculara uymazlar.
- Makine Kurulumu: Bunlar torna için diş açma uçları işlemler önemli kesme kuvvetleri oluşturur. İş parçasının sıkıca kenetlenmiş olduğundan ve makinenin yeterli beygir gücüne sahip olduğundan emin olun.
- En Üstün Avantaj: Çünkü bunlar Tam Profil'dir. yerleştirme diş açma uçları, dış çapında az miktarda stok bırakabilirsiniz; uç, bunu tam son boyuta getirecek ve son işlemden tasarruf etmenizi sağlayacaktır.
