55° Kısmi Profil Yatay Diş Açma Uçları – A55 / AG55 / G55 / N55 / Q55 Serisi
Özellikler
- Ürün Türü: Premium 55° Kısmi Profil yatay diş açma uçları (Whitworth/BSP).
- Evrensel Verimlilik: Çok yönlü 16er ag55 diş açma ucu geniş bir aralıkta 48 – 8 TPI (0,5 – 3,0 mm) tek bir araçta.
- Makine Uyumluluğu: Yüksek performanslı torna için diş açma uçları çelik, paslanmaz çelik ve dökme demir için uygun işlemler.
- Boyut Seçenekleri: Popüler olanlar dahil olmak üzere tüm standart boyutlarda stokta mevcuttur. 16er diş açma uçları (3/8″ I.C.) ve mikro delme boyutları.
- Yön Esnekliği: Standart sağ ve sol versiyonları mevcuttur. sol el dişli ek parçası Kapsamlı CNC işleme için (EL/IL) modelleri.
Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin.
Ürün Genel Bakış
55° Kısmi Profil yatay diş açma kesici uçlarımızla atölyenizin verimliliğini en üst düzeye çıkarın. 55° İngiliz Standart dişler (BSW, BSF ve BSP/G gibi) için özel olarak tasarlanan bu takımlar, üst kesme geometrisine sahiptir.
Tam profil takımlarından farklı olarak, torna uygulamaları için tasarlanan bu diş açma uçları, ana veya yan çapı değiştirmeden diş oluğunu keser. Bu tasarım, tek bir uç sınıfının birden fazla adımda işleme yapmasına olanak tanıyarak takım envanterinizi önemli ölçüde optimize eder.
Temel Özellikler ve Avantajlar
- “Evrensel” 55° Çözüm: Bizim 16er ag55 diş açma ucu çok yönlülük açısından endüstri standardıdır ve 0,5 mm ila 3,0 mm (48-8 TPI) alet değiştirmeden.
- Geniş Envanter: Eksiksiz bir ürün yelpazesi sunuyoruz. diş açma uçları, küçükten 5/32″ I.C. ağır hizmet tipi iç delme için uçlar 5/8″ I.C. araçlar.
- Ters İşleme: Tüm tornalama gereksinimlerini karşılamak için özel çözümler sunuyoruz. sol el dişli ek parçası seçenekler (örneğin 16EL AG55) standart sağ el aletlerinin yanı sıra.
- Standart Uyumluluk: standartlarla tamamen uyumlu 16er diş açma uçları alet tutucular ve delme çubukları.

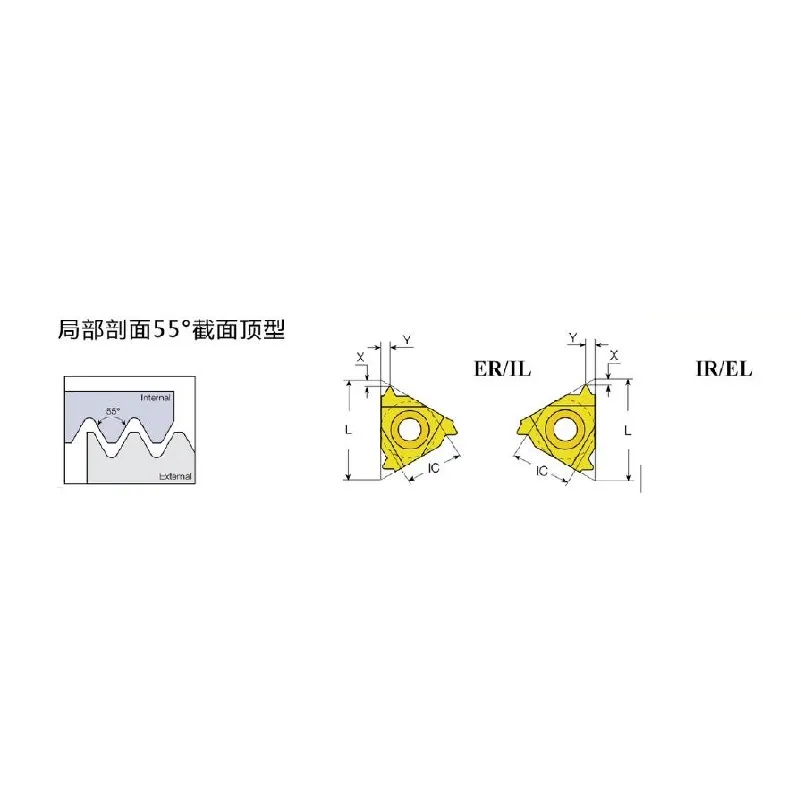

55° Dış Diş Açma Uç Tablosu
| I.C. | Adım (mm) | Adım (TPI) | Sağ el | Sol el | L | X | Y |
|---|---|---|---|---|---|---|---|
| 3/8″ | 0.5-1.5 | 48-16 | 16ERA55 | 16ELA55 | 16 | 0.6 | 0.8 |
| 3/8″ | 1.75-3.0 | 14-8 | 16ERG55 | 16ELG55 | 16 | 1.1 | 1.5 |
| 3/8″ | 0.5-3.0 | 48-8 | 16ERAG55 | 16ELAG55 | 16 | 1.1 | 1.5 |
| 1/2″ | 3.5-5.0 | 7-5 | 22ERN55 | 22ELN55 | 22 | 1.8 | 2.5 |
| 5/8″ | 5.5-6.0 | 4.5-4 | 22ERQ55 | 22ELQ55 | 27 | 2 | 2.9 |
55° İç Diş Açma Uç Tablosu
| I.C. | Adım (mm) | Adım (TPI) | Sağ el | Sol el | L | X | Y |
|---|---|---|---|---|---|---|---|
| 5/32″ | 0.5-1.5 | 48-16 | 06IRA55 | 6 | 0.6 | 0.6 | |
| 3/16″ | 0.5-1.5 | 48-16 | 08IRA55 | 8 | 0.6 | 0.7 | |
| 1/4″ | 0.5-1.5 | 48-16 | 11IRA55 | 11ILA55 | 11 | 0.6 | 0.8 |
| 1/4″ | 0.5-1.5 | 48-16 | 16IRA55 | 16ILA55 | 16 | 0.6 | 0.8 |
| 3/8″ | 1.75-3.0 | 14-8 | 16IRG55 | 16ILG55 | 16 | 1.1 | 1.5 |
| 3/8″ | 0.5-3.0 | 48-8 | 16IRAG55 | 16ILAG55 | 16 | 1.1 | 1.5 |
| 1/2″ | 3.5-5.0 | 7-5 | 22IRN55 | 22ILN55 | 22 | 1.8 | 2.5 |
| 5/8″ | 5.5-6.0 | 4.5-4 | 27IRQ55 | 27ILQ55 | 27 | 2 | 2.9 |
(Not: İç dişli modellerde “ER” yerine “IR” kullanılır. Sol dişli modellerde “R” yerine “L” kullanılır, örneğin 16EL AG55.)
İşleme İpuçları
-
Uygulama: Kesinlikle 55° diş formları (Whitworth/BSP) için. 60° Metrik/UN dişler için lütfen 16er ag60 diş açma uç serimizi inceleyin.
-
Ön Tornalama: Bunlar üstten kesmeyen diş açma uçları olduğundan, iş parçasının çapının diş açma işleminden önce nihai boyuta tornalandığından emin olun.
