ENMU100412ZER-PH Yüksek İlerlemeli Freze Uçları
ENMU100412ZER-PH karbür freze uçlarını, tedarikçi referans boyutlarına, D530/D570/D580 kalite seçeneklerine ve ekte gösterilen uygun freze gövdesi bilgilerine göre karşılaştırın. Platform, dört indeksli kesme konumu ile ekonomik ve yüksek ilerlemeli kaba frezeleme için tasarlanmıştır.
ENMU100412ZER-PH Ek Parçası Nedir?

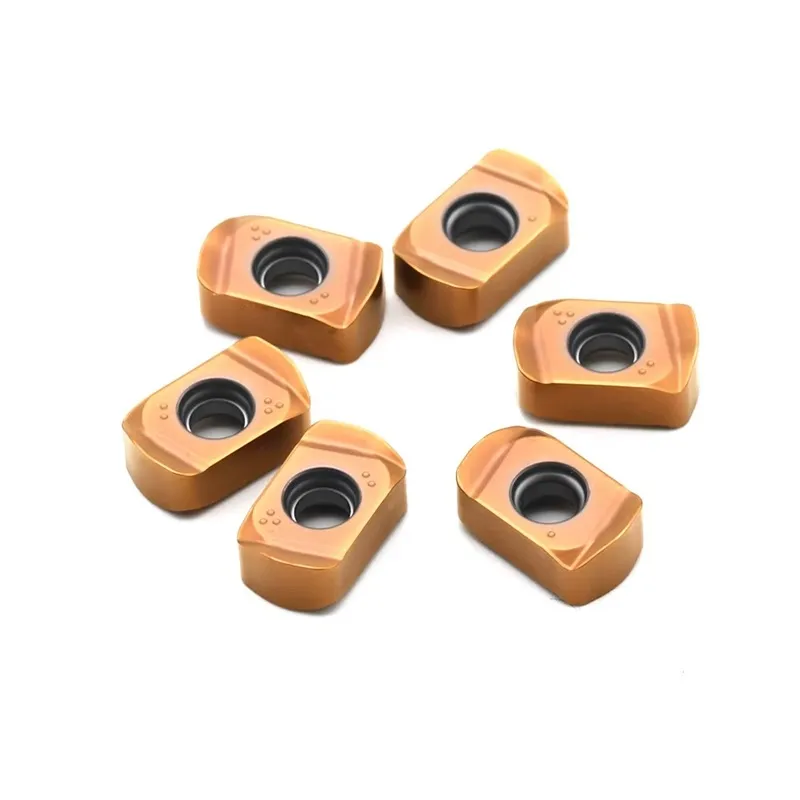

ENMU100412ZER-PH, yüksek ilerlemeli freze gövdelerinde kullanılan kompakt bir değiştirilebilir kesici uç platformudur. Çift taraflı yapısı, her yüz için iki değiştirilebilir konum temel alınarak tasarlanmıştır; geometri ve freze yuvası her iki tarafı da desteklediğinde dört kesme konumu sağlar.
Tam metin ZER-PH Bu sonek, üreticiye özgü kenar, oturma ve yonga kontrolü ayrıntılarını tanımladığı için korunmalıdır. Benzer ENMU1004 ürünleri otomatik olarak birbirinin yerine kullanılamaz.
ENMU100412ZER-PH Ek Parça Teknik Özellikleri
Aşağıdaki boyutlar, saklanan ENMU100412ZER-PH eki ile uyumludur ve nihai üretim çizimi ile gerçek kesici yuvası ile karşılaştırılmalıdır.

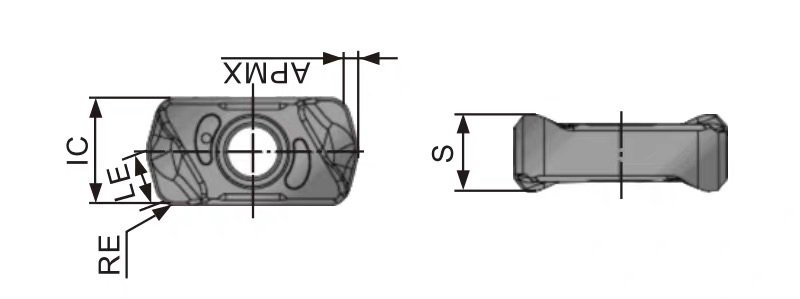

Boyut Kılavuzu
Mevcut bir takımı değiştirmeden önce, ilk ekrandaki teknik çizimi görsel referans olarak kullanın ve ardından gerçek takımı kontrol edin.
| Tam Tanım | L (mm) | W (mm) | T (mm) | D (mm) | RE (mm) | Listelenen Sınıf Seçenekleri | Kesici Yönü |
|---|---|---|---|---|---|---|---|
| ENMU100412ZER-PH | 10.0 | 6.0 | 3.9 | 3.0 | 1.2 | D530D570D580 | MXG03R yüz frezeleri ve şaftlı kesiciler; cepin tamamını kontrol edin |
D530, D570 ve D580 Sınıf Seçenekleri
Kesici uç seçimi, iş parçası malzemesi, kesme kesintileri, makine rijitliği ve gözlemlenen aşınma durumuna göre yapılmalıdır. Aşağıdaki açıklamalar, evrensel kesme garantileri değil, genel kılavuz niteliğindedir.
Genel çelik, kesintili kesme işlemleri ve kenar güvenilirliğinin öncelikli olduğu koşullar için dayanıklılık odaklı tasarım.
Kararlı ve orta derecede kesintili çalışma koşullarında sıradan çelik ve paslanmaz çelik frezeleme için dengeli yönlendirme.
İstikrarlı, yüksek ilerlemeli frezeleme ve belirli dökme demir uygulamaları için aşınma direnci özelliği.

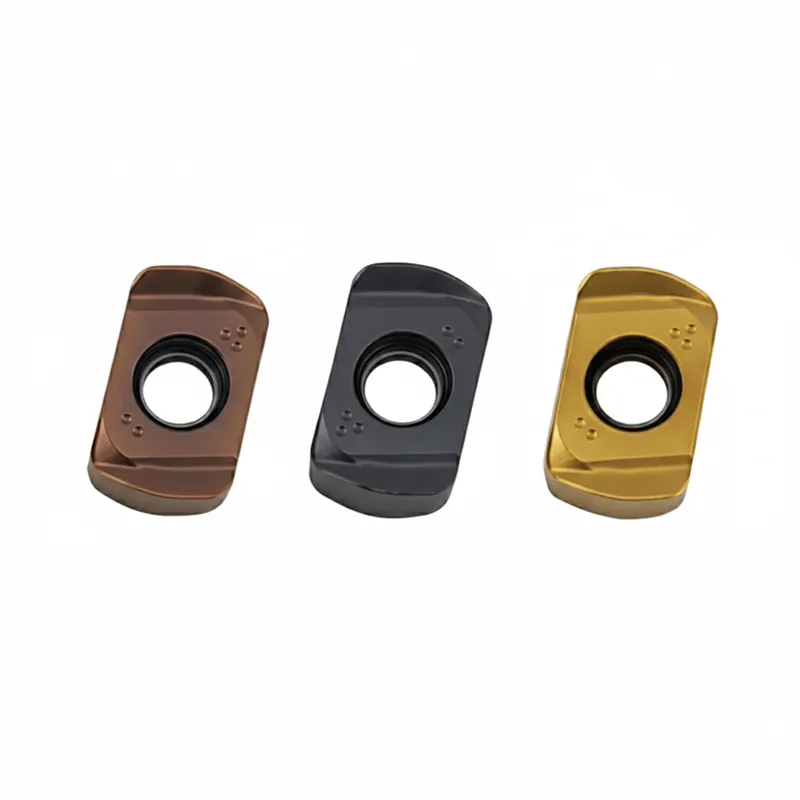

Dört Adet İndeksli Konuma Sahip Çift Taraflı Ek Parça
ENMU1004 platformu, her bir yüzeyde bulunan iki adet indeksli kesme konumu temel alınarak tasarlanmıştır. Her iki yüzey de kullanılabilir durumda olduğunda ve cep doğru oturmayı sağladığında, tek bir kesici uç dört kesme konumu sunar.

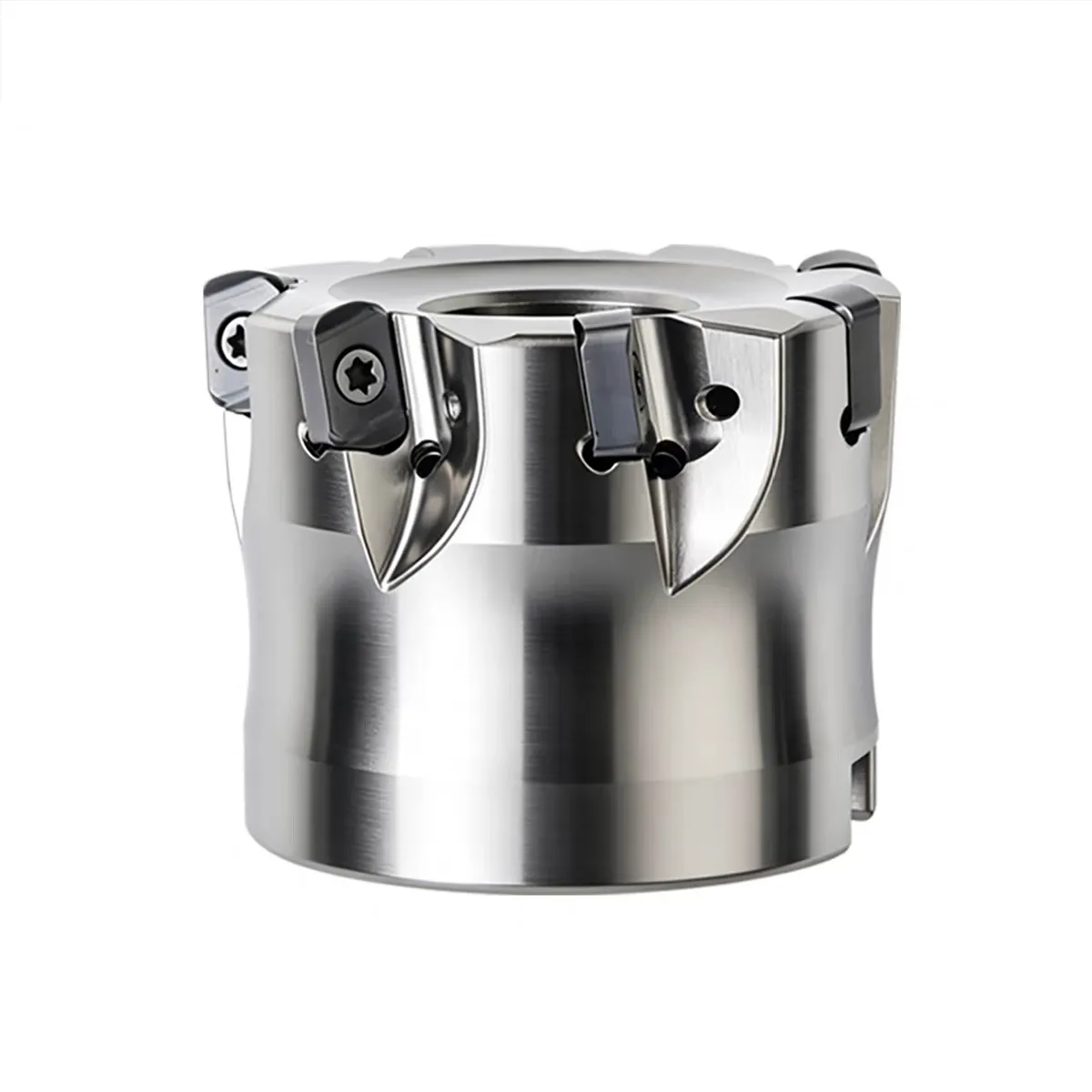

MXG03R İç Soğutmalı Yüzey Frezeleri
Birlikte verilen ataşmandan alınan yüz freze modelleri
ENMU100412ZER-PH için MXG03R Yüzey Frezeleri
Ekteki liste, üç adet iç soğutmalı yüzey freze modelini içermektedir. Sipariş vermeden önce modelin tam adını, çapını, delik çapını, diş sayısını ve gerçek kesici uç yuvasını kontrol ediniz.
| Yüz Freze Modeli | Kesici Çapı (mm) | Delik çapı (mm) | Dişler | Soğutma Sıvısı Akış Yönü | Platform Ekle |
|---|---|---|---|---|---|
| MXG03R-50-22-7T | 50 | 22 | 7 | Dahili soğutma sıvısı | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |
| MXG03R-52-22-7T | 52 | 22 | 7 | Dahili soğutma sıvısı | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |
| MXG03R-63-22-8T | 63 | 22 | 8 | Dahili soğutma sıvısı | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |

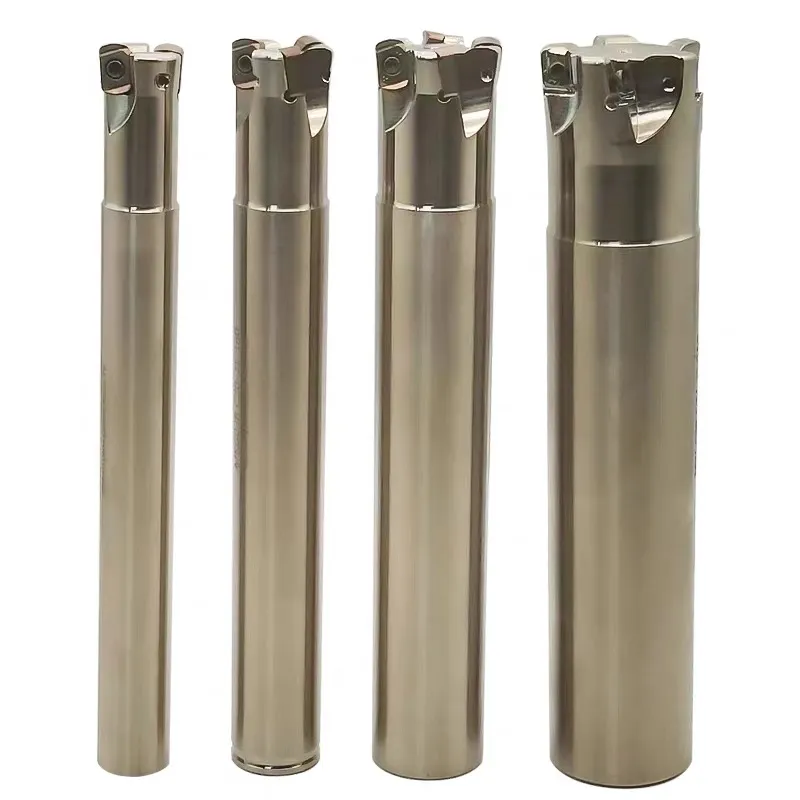

MXG03R Şaftlı Kesici Serisi
Birlikte verilen ataşmandan görülebilen şaftlı kesici modelleri
MXG03R Şaftlı Kesici Modelleri
Ekteki liste, yedi adet tam şaftlı kesici modelini açıkça göstermektedir. Kod, şaft platformunu, kesme çapını, toplam uzunluğu ve diş sayısını belirtmektedir.
| Şaftlı Kesici Modeli | Shank Platformu | Kesici Çapı (mm) | Toplam Uzunluk (mm) | Dişler | Platform Ekle |
|---|---|---|---|---|---|
| MXG03R-C16-16-160-2T | C16 | 16 | 160 | 2 | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |
| MXG03R-C16-16-200-2T | C16 | 16 | 200 | 2 | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |
| MXG03R-C16-17-160-2T | C16 | 17 | 160 | 2 | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |
| MXG03R-C16-17-200-2T | C16 | 17 | 200 | 2 | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |
| MXG03R-C20-20-160-3T | C20 | 20 | 160 | 3 | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |
| MXG03R-C20-20-200-3T | C20 | 20 | 200 | 3 | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |
| MXG03R-C20-21-160-3T | C20 | 21 | 160 | 3 | ENMU100412 platformu; ZER-PH yuvasını kontrol edin |
ENMU100412 Frezeleme Uygulamaları
Gerçek performans, ZER-PH geometrisinin tamamına, karbür kalitesine, kesici gövdesine, makinenin rijitliğine, kesici ile iş parçasının temasına ve iş parçasının kurulumuna bağlıdır.
Yüksek İlerlemeli Kaba Frezeleme
Verimli malzeme kaldırımı için küçük eksenel geçme ve test edilmiş yüksek ilerlemeli bir gövde kullanın.
Kalıp ve Kalıp Parçalarının Kaba İşlemesi
Çıkıntı kontrol altında tutulduğunda, geniş kaba işleme geçişleri ve kalan malzemenin kaldırılması için uygundur.
Cep ve Yüzey Kaba İşlemesi
Kontrollü radyal temas ve talaş tahliyesi özelliklerine sahip, uygun şaftlı kesici veya yüz frezesi kullanın.
Kademeli ve Helisel Giriş
Yalnızca kesici gövdesine ait belgelerde gerekli giriş yönteminin açıkça desteklendiği durumlarda kullanın.
ENMU100412 Uç ve Kesici Nasıl Seçilir?
ENMU100412ZER-PH SSS
ENMU100412ZER-PH modelinin boyutları nelerdir?
Bu sayfada hangi sınıflar sunulmaktadır?
ENMU1004 kesici uçta kaç adet kesme konumu bulunur?
Hangi yüz frezeleri listelenmiştir?
Hangi şaftlı kesiciler listelenmiştir?
Her ENMU1004 ek parçası birbirinin yerine kullanılabilir mi?
ENMU100412 Eklentisi Fiyatlandırma Talebi
Teklif verilmeden önce boyutlar, kalite sınıfı ve yuva uyumluluğunun kontrol edilebilmesi için ek parça ve kesiciye ilişkin tüm bilgileri gönderin.
