BLMP Yüksek Beslemeli Freze Uçları
BLMP0603R-M ve BLMP0904R-M çift taraflı karbür kesici uçlarını boyutlar, maksimum yüksek ilerleme derinliği ve kalite seçenekleri açısından karşılaştırın. BLMP0603'ü uyumlu TEBL06 ve TFMBL06 kesici gövdeleriyle, BLMP0904'ü ise uyumlu TEBL09 kesicilerle eşleştirin.

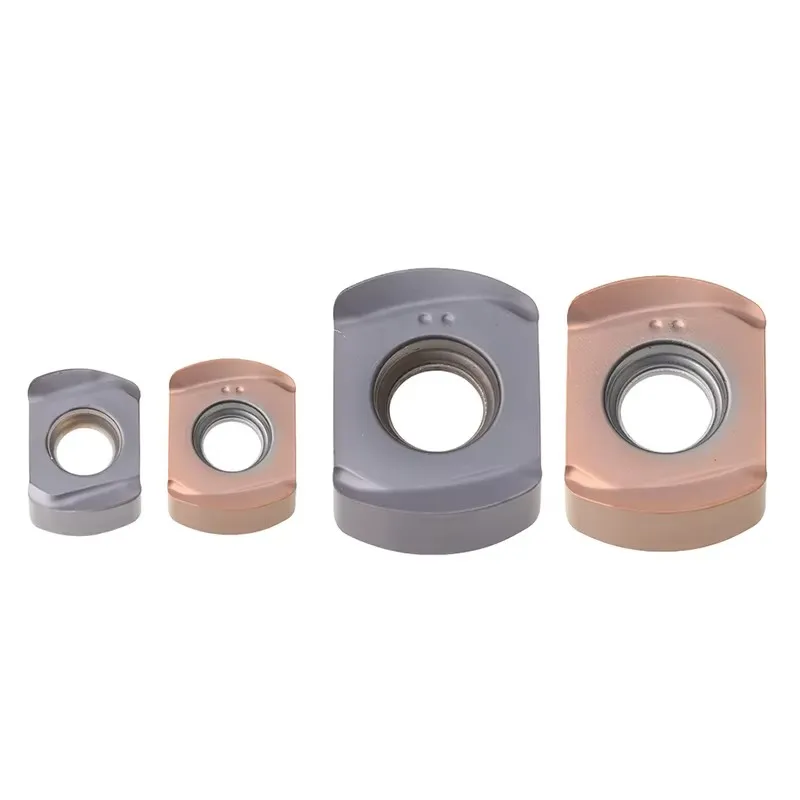

BLMP0603 ve BLMP0904 Platformları
Her iki boyut da çift taraflı, dört kenarlı yüksek ilerleme konseptini paylaşıyor, ancak farklı boyutlara, maksimum derinliklere ve kesici yuvalarına sahip.
Kompakt 0603 Platformu
Uzunluk 9,0 × Genişlik 6,4 × Kalınlık 3,73 mm, AP 1,0 mm. Uyumlu TEBL06 şaftlı kesiciler ve TFMBL06 yüzey frezeleriyle uyumludur.
Daha Büyük 0904 Platformu
Uzunluk 11,0 × Genişlik 9,18 × Kalınlık 4,8 mm; AP 1,5 mm. Uyumlu TEBL09 kesici gövdeleriyle uyumludur.

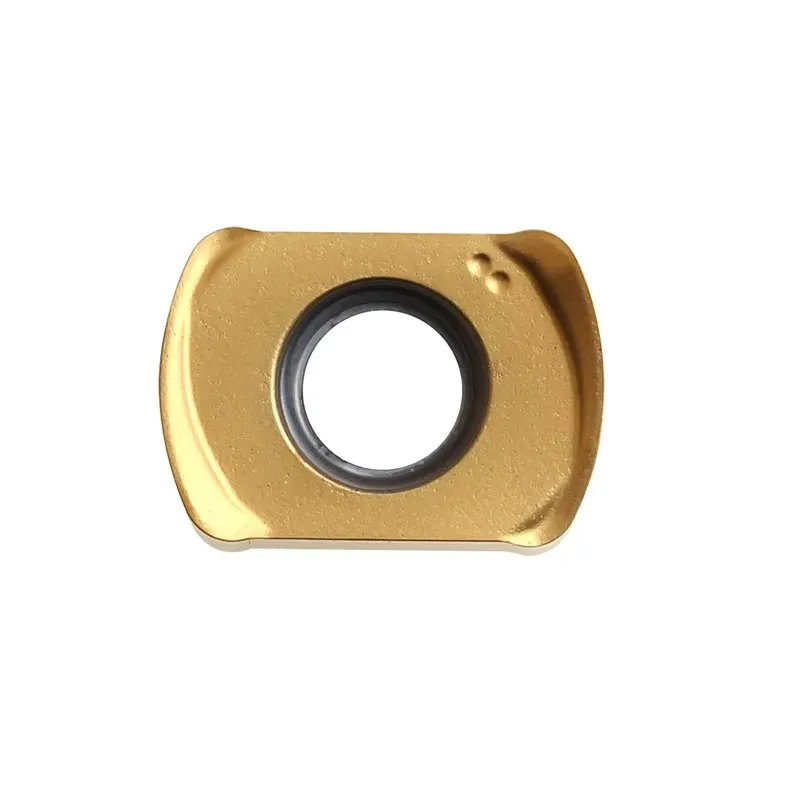

BLMP Yüksek Beslemeli Ek Parça Nedir?
BLMP, dört adet kullanılabilir kesme kenarı ile yüksek ilerlemeli kaba işleme için tasarlanmış, çift taraflı değiştirilebilir freze uçları ailesidir.
Tam ürün kodu, kesici uç ailesini, boyutunu, sağ yönlülüğü ve M geometrisini belirtir. BLMP0603 ve BLMP0904, uzunluk, genişlik, kalınlık, yüksek ilerleme derinliği ve kesici yuvaları farklı olduğu için birbirinin yerine kullanılamaz.

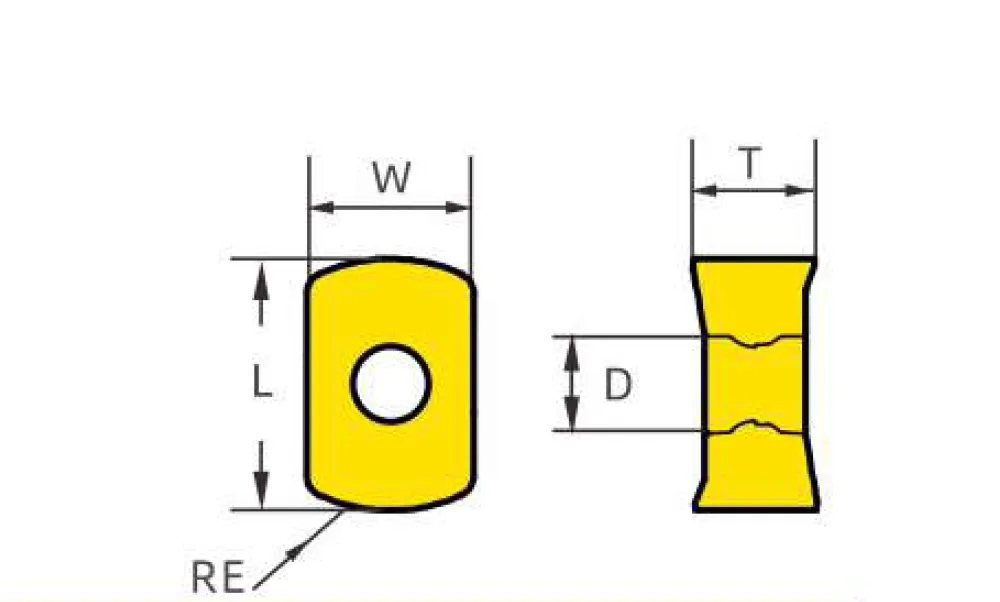

BLMP0603R-M ve BLMP0904R-M Teknik Özellikleri
Aşağıdaki AP değeri, ürün yelpazesi için yüksek ilerleme derinliği referans değeridir. Nihai kesme verileri, kesici gövdesi, kalite sınıfı, malzeme ve makine stabilitesini de dikkate almalıdır.
| Tam Tanım | L (mm) | W (mm) | T (mm) | AP (mm) | Kesme Kenarları | Not Seçenekleri | Uyumlu Kesici Platformu |
|---|---|---|---|---|---|---|---|
| BLMP0603R-M | 9.0 | 6.4 | 3.73 | 1.0 | 4 | D530D570D580D7320D9920S | TEBL06 / TFMBL06 |
| BLMP0904R-M | 11.0 | 9.18 | 4.8 | 1.5 | 4 | D530D570D580D7320 | TEBL09 |
BLMP0603 ile BLMP0904 Karşılaştırması
Kompakt Yüksek Beslemeli Platform
- Daha küçük boyutlu 9,0 × 6,4 × 3,73 mm'lik uç.
- Maksimum AP referans değeri 1,0 mm’dir.
- D9920S, D530, D570, D580 ve D7320 modellerinin yanı sıra da mevcuttur.
- TEBL06 şaftlı kesiciler ve TFMBL06 yüzey frezeleriyle uyumludur.
Daha Büyük Yüksek Beslemeli Platform
- Daha büyük, 11,0 × 9,18 × 4,8 mm boyutlarında bir ek parça.
- Maksimum AP referans değeri 1,5 mm’dir.
- Sınıf seçenekleri şunlardır: D530, D570, D580 ve D7320.
- TEBL09 şaftlı kesiciler ve yüzey frezeleriyle uyumludur.
İş Parçası Malzemesine Göre BLMP Sınıf Seçenekleri
Öncelikle, söz konusu kalitenin tam olarak BLMP boyutuna uygun olup olmadığını doğrulayın; ardından kalite yönünü iş parçası malzemesi, stabilite, soğutma sıvısı ve aşınma türüne göre ayarlayın.
Sertlik ve kesintiye uğramayan kesim güvenilirliğinin önemli olduğu çelik ve dökme demir uygulamaları.
Genel çelik ve paslanmaz çelik uygulamaları; sabit ve daha hafif son işlem yükleri dahil.
Çelik ve dökme demir için, belirli istikrarlı işleme ve aşınma direnci gereksinimlerine yönelik çözümler.
Çelik, paslanmaz çelik ve dökme demir için genel kullanım kılavuzu.
Sertleştirilmiş ve zor işlenebilir malzeme seçeneği; bu ürün yelpazesinde yalnızca BLMP0603R-M modeli için mevcuttur.

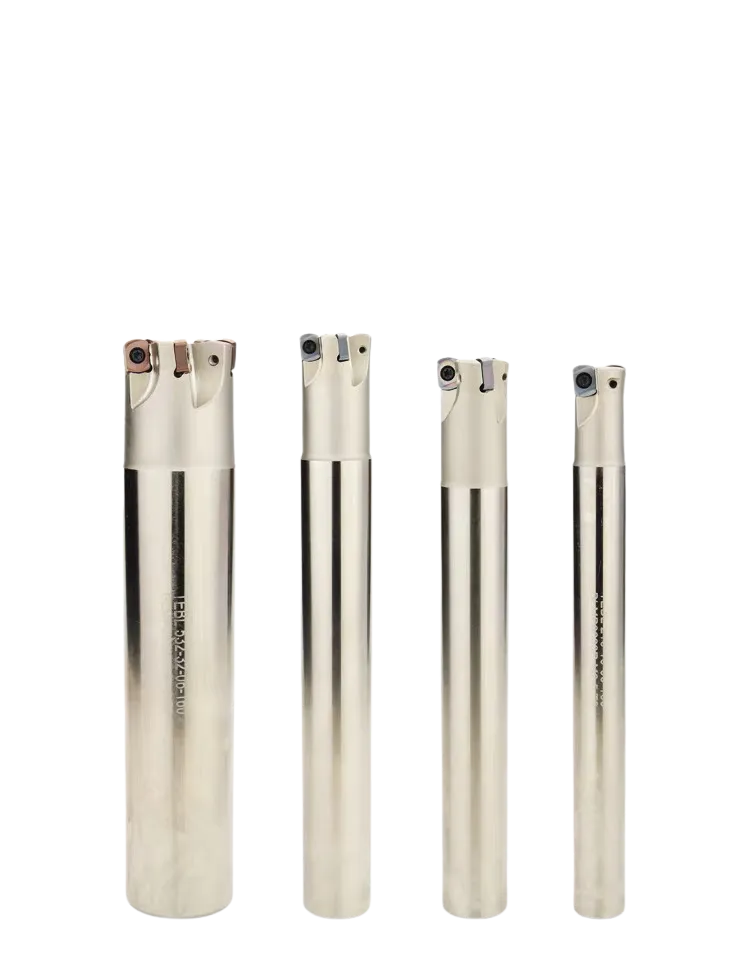

BLMP Uçlarını TEBL Yüksek İlerlemeli Kesicilere Uyumlayın
BLMP0603R-M modelini uyumlu TEBL06 gövdeleriyle, BLMP0904R-M modelini ise uyumlu TEBL09 gövdeleriyle kullanın. Boyut kodu, yuva ve vida, kesici modelinin tamamıyla uyumlu olmalıdır.
BLMP0904R-M için TEBL09 Kesici Modelleri
| Kesici Modeli | Tip | Kesici Çapı (mm) | Delik / Şaft (mm) | Dişler | Toplam Uzunluk (mm) | Platform Ekle |
|---|---|---|---|---|---|---|
| TEBL09R-D50-22-6T | Yüz freze | 50 | Çap 22 | 6 | - | BLMP0904R-M |
| TEBL09R-D63-22-8T | Yüz freze | 63 | Çap 22 | 8 | - | BLMP0904R-M |
| TEBL326-25-09-150L | Saplı kesici | 26 | Şaft 25 | 4 | 150 | BLMP0904R-M |
| TEBL326-25-09-210L | Saplı kesici | 26 | Şaft 25 | 4 | 210 | BLMP0904R-M |
| TEBL330-25-09-150L | Saplı kesici | 30 | Şaft 25 | 4 | 150 | BLMP0904R-M |
| TEBL330-25-09-210L | Saplı kesici | 30 | Şaft 25 | 4 | 210 | BLMP0904R-M |
| TEBL435-25-09-180L | Saplı kesici | 35 | Şaft 25 | 4 | 180 | BLMP0904R-M |
| TEBL435-25-09-210L | Saplı kesici | 35 | Şaft 25 | 4 | 210 | BLMP0904R-M |

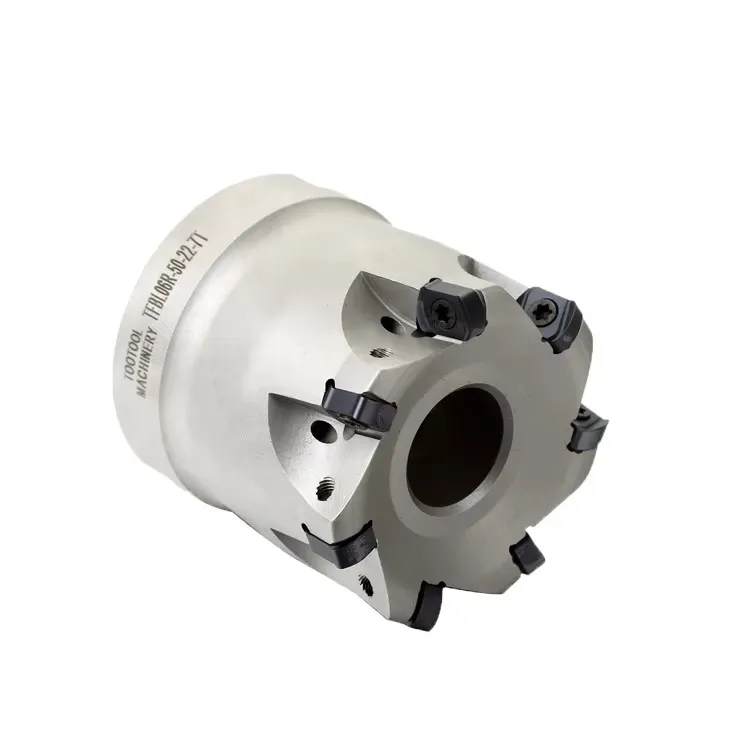

BLMP0603R-M için TFMBL06 Yüzey Frezeleri
TFMBL06, kompakt BLMP0603 platformu için daha yüksek diş sayısına sahip yüzey freze gövdeleri sunar. Tam yüzey freze kodunu, deliği, diş sayısını ve sıkıştırma parçalarını doğrulayın.
| Kesici Modeli | Kesici Çapı (mm) | Delik çapı (mm) | Dişler | Toplam Uzunluk (mm) | Gövde Genişliği (mm) | Gövde T (mm) | Platform Ekle |
|---|---|---|---|---|---|---|---|
| TFMBL 750-22R-06 | 50 | 22 | 7 | 50 | 10.4 | 6.3 | BLMP0603R-M |
| TFMBL 863-22R-06 | 63 | 22 | 8 | 50 | 10.4 | 6.3 | BLMP0603R-M |
Dört Kullanılabilir Kesme Kenarı Bulunan Çift Taraflı Tasarım
Her iki BLMP boyutu da her bir tarafta iki adet kullanılabilir kesme konumu sunar. Doğru indeksleme ve sağlam cep oturması sayesinde, kesici uç değiştirilmeden önce dört kenar kesilebilir.
BLMP Frezeleme Uygulamaları
Gerçek ilerleme hızı, kademeli ilerleme kapasitesi ve eksenel derinlik, kesici gövdesinin tamamına, kesici uç boyutuna, kalitesine, makinenin rijitliğine ve iş parçasının kurulumuna bağlıdır.
Yüksek İlerlemeli Yüzey Frezeleme
Diş başına yüksek ilerleme hızıyla sığ malzemelerin hızlı bir şekilde kaldırılması için.
Yüksek ilerlemeli freze takımlarıCep Kaba İşleme
Talaş tahliyesi ve radyal temasın kontrol edildiği oyuk ve cep kaba işleme işlemleri için.
Yavaş Yavaş Artırma
İş parçasına eğik giriş için tasarlanmış TEBL gövdeleri için.
Helisel Enterpolasyon
Heliks açısı, boşluk ve merkez koşulları belirlendiğinde uygun kesici uçlar için.
Düşüş
Eksenel girişi desteklemek üzere özel olarak tasarlanmış kesici konfigürasyonları için.
Uzun Çıkıntılı Kaba İşleme
Yüksek ilerletme kuvveti yönü, belirli geniş erişimli kurulumlarda kararlılığı artırabilir.
BLMP Ek Parçası Nasıl Seçilir?
BLMP Eklentisi Fiyatlandırması ve TEBL Uyumluluk İncelemesi Talebi
Doğru boyut, karbür kalitesi, kesme derinliği ve yuva uyumunun kontrol edilebilmesi için kesici uç ve kesici aletin tüm ayrıntılarını belirtiniz.
