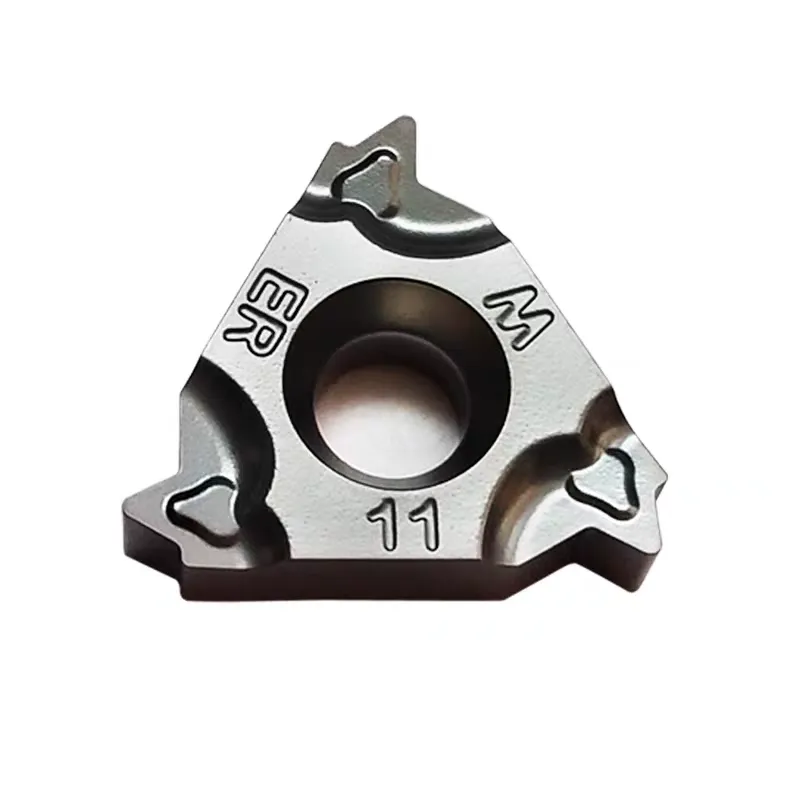

Whitworth (BSW / BSF / BSP) Вставки для нарезания резьбы с полным профилем – серии 11 / 16 / 22 / 27
Идеально подходит для: крепежных элементов британского стандарта, параллельных трубных фитингов (G), глобального технического обслуживания.

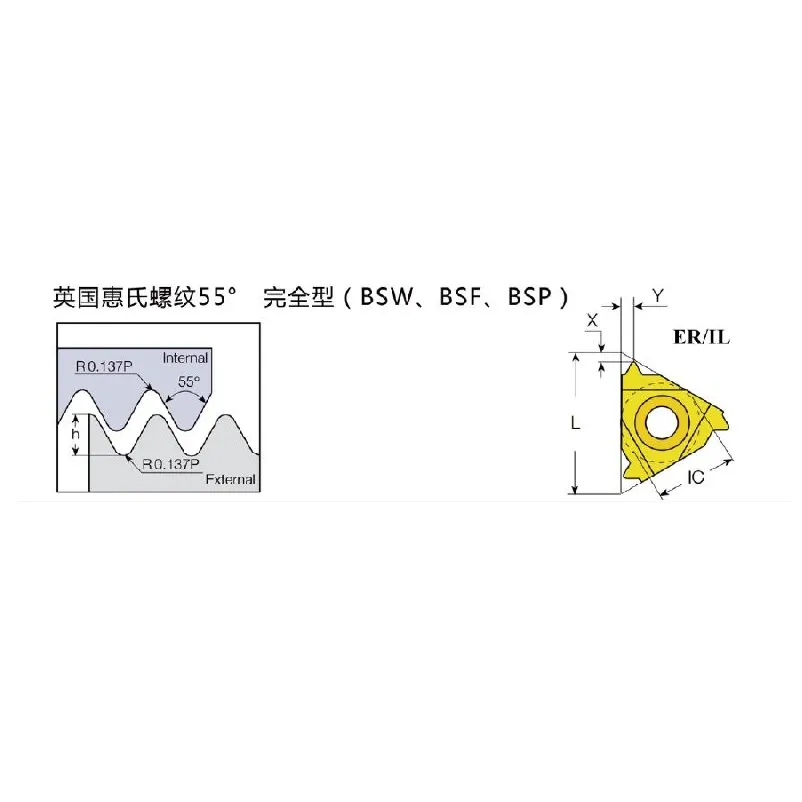

- Стандарт продукта: резьбонарезные пластины Whitworth 55° с полным профилем (BSW, BSF, BSP/G).
- Форма точности: “Геометрия ”топпинга» уменьшает удельный радиус гребня (R0,137P), обеспечивая соответствие британским стандартам 55°..
- Широкий диапазон шага: Покрывает мелкие повреждения 28 TPI до грубого 4 TPI места в серии.
- Доступность ядра: Включает в себя отраслевой стандарт Резьбовая вставка 16er (3/8″ I.C.) наряду с прецизионными размерами 1/4″, 1/2″ и 5/8″.
- Универсальность: высокопроизводительные резьбонарезные пластины для токарных операций, имеющиеся в наличии в виде моделей с правой и левой резьбой.
- Материал: Прочные твердосплавные резьбонарезные вставки, предназначенные для стальных, нержавеющих стальных и чугунных фитингов.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Изготавливайте резьбу, соответствующую британскому стандарту, с помощью наших резьбонарезных пластин с полным профилем. Эти инструменты, разработанные специально для резьбы с углом наклона 55°, охватывают все основные BSW (Грубый), BSF (Хорошо), и BSP/G (Параллельный газ) стандарты.
Обладая геометрией “Full Profile”, эти карбидные резьбонарезные пластины вырезать канавку для резьбы и верхний радиус гребня (R0,137P) за один проход. Это гарантирует, что большой и малый диаметры будут идеально концентричными и без заусенцев, что соответствует строгим требованиям к герметичным соединениям труб и британским крепежным элементам.
Основные характеристики и преимущества
- Полное покрытие британского рынка: идеальное решение для резьбы с параллельным шагом 55°, от стандартных болтов Whitworth до параллельной трубной резьбы серии G.
- Стандарт 16ER: Наш Резьбовые вставки 16er подходит для наиболее распространенных шагов труб (например, 11, 14, 19, 28 TPI), подходит для стандартных держателей инструмента ISO.
- Размеры для тяжелых условий эксплуатации: Для крупных резьб (от 7 TPI до 4 TPI) мы поставляем прочные вставки I.C. размером 1/2″ (22 мм) и 5/8″ (27 мм) для обеспечения жесткости..
- Варианты направления: Мы предоставляем комплексные решения, включая левосторонняя резьбовая вставка модели (например, 16EL 11 W) для обратного поворота или специальных настроек.
Whitworth (BSW / BSF / BSP) Полный профиль Вставки для нарезания наружной резьбы Технические характеристики
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 28 | 16ER28W | 16EL28W | 16 | 0.8 | 0.8 |
| 3/8″ | 26 | 16ER26W | 16EL26W | 16 | 0.8 | 0.8 |
| 3/8″ | 24 | 16ER24W | 16EL24W | 16 | 0.8 | 0.8 |
| 3/8″ | 22 | 16ER22W | 16EL22W | 16 | 0.8 | 0.8 |
| 3/8″ | 20 | 16ER20W | 16EL20W | 16 | 0.8 | 0.8 |
| 3/8″ | 19 | 16ER19W | 16EL19W | 16 | 0.8 | 0.8 |
| 3/8″ | 18 | 16ER18W | 16EL18W | 16 | 0.8 | 0.8 |
| 3/8″ | 16 | 16ER16W | 16EL16W | 16 | 1.2 | 1.5 |
| 3/8″ | 14 | 16ER14W | 16EL14W | 16 | 1.2 | 1.5 |
| 3/8″ | 12 | 16ER12W | 16EL12W | 16 | 1.2 | 1.5 |
| 3/8″ | 11 | 16ER11W | 16EL11W | 16 | 1.2 | 1.5 |
| 3/8″ | 10 | 16ER10W | 16EL10W | 16 | 1.2 | 1.5 |
| 3/8″ | 9 | 16ER9W | 16EL9W | 16 | 1.2 | 1.5 |
| 3/8″ | 8 | 16ER8W | 16EL8W | 16 | 1.2 | 1.5 |
| 1/2″ | 7 | 22ER7W | 22EL7W | 22 | 1.8 | 2.5 |
| 1/2″ | 6 | 22ER6W | 22EL6W | 22 | 1.8 | 2.5 |
| 1/2″ | 5 | 22ER5W | 22EL5W | 22 | 1.8 | 2.5 |
| 5/8″ | 4.5 | 27ER4.5W | 27EL4.5W | 27 | 2.2 | 3.2 |
| 5/8″ | 4 | 27ER4W | 27EL4W | 27 | 2.2 | 3.2 |
Whitworth (BSW / BSF / BSP) Полный профиль Вставки с внутренней резьбой Технические характеристики
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 19 | 11IR19W | 11IL19W | 11 | 0.8 | 0.8 |
| 1/4″ | 14 | 11IR14W | 11IL14W | 11 | 0.8 | 0.8 |
| 3/8″ | 28 | 16IR28W | 16IL18W | 16 | 0.8 | 0.8 |
| 3/8″ | 26 | 16IR26W | 16IL26W | 16 | 0.8 | 0.8 |
| 3/8″ | 24 | 16IR24W | 16IL24W | 16 | 0.8 | 0.8 |
| 3/8″ | 22 | 16IR22W | 16IL22W | 16 | 0.8 | 0.8 |
| 3/8″ | 20 | 16IR20W | 16IL20W | 16 | 0.8 | 0.8 |
| 3/8″ | 19 | 16IR19W | 16IL19W | 16 | 0.8 | 0.8 |
| 3/8″ | 18 | 16IR18W | 16IL18W | 16 | 0.8 | 0.8 |
| 3/8″ | 16 | 16IR16W | 16IL16W | 16 | 1.2 | 1.5 |
| 3/8″ | 14 | 16IR14W | 16IL14W | 16 | 1.2 | 1.5 |
| 3/8″ | 12 | 16IR12W | 16IL12W | 16 | 1.2 | 1.5 |
| 3/8″ | 11 | 16IR11W | 16IL11W | 16 | 1.2 | 1.5 |
| 3/8″ | 10 | 16IR10W | 16IL10W | 16 | 1.2 | 1.5 |
| 3/8″ | 9 | 16IR9W | 16IL9W | 16 | 1.2 | 1.5 |
| 3/8″ | 8 | 16IR8W | 16IL8W | 16 | 1.2 | 1.5 |
| 1/2″ | 7 | 22IR7W | 22IL7W | 22 | 1.8 | 2.5 |
| 1/2″ | 6 | 22IR6W | 22IL6W | 22 | 1.8 | 2.5 |
| 1/2″ | 5 | 22IR5W | 22IL5W | 22 | 1.8 | 2.5 |
| 5/8″ | 4.5 | 27IR4,5W | 27IL4.5W | 27 | 2.2 | 3.2 |
| 5/8″ | 4 | 27IR4W | 27IL4W | 27 | 2.2 | 3.2 |
Рекомендации по обработке
- Применение: Специально для параллельных резьб (BSW, BSF, BSP/G). Для конических резьб (BSPT) см. наш специальный раздел BSPT.
- Запас материала: это режущие пластины с полным профилем для токарных станков. Оставьте примерно 0,05–0,10 мм на диаметре, чтобы пластина могла “перекрыть” гребень для идеальной обработки.
- Держатель инструмента: используйте стандартные держатели резьбонарезных вставок. Убедитесь, что выбранная прокладка соответствует углу наклона винта резьбы.
