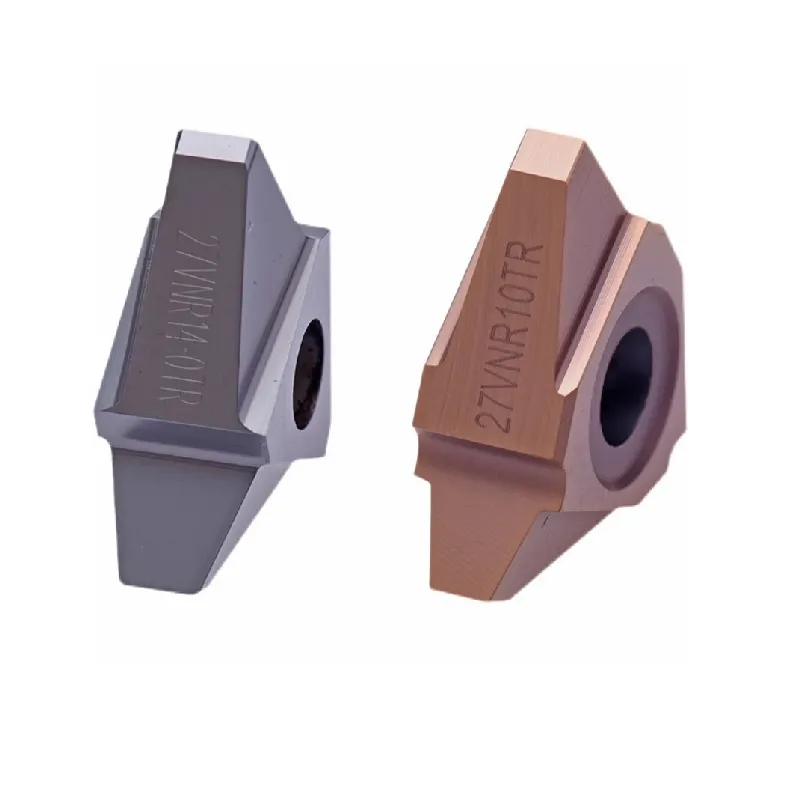

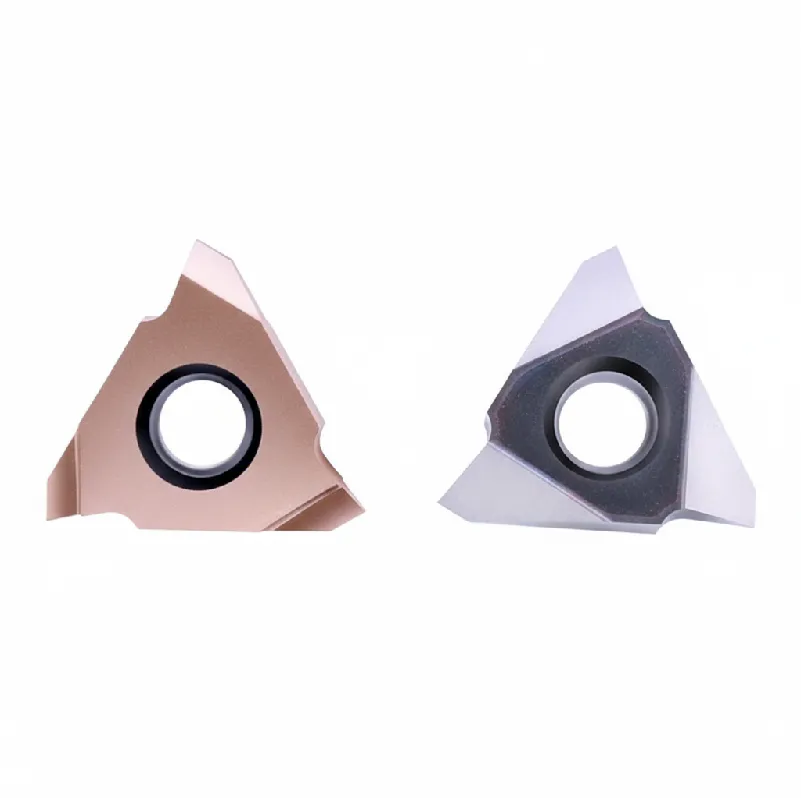

Метрические трапециевидные (TR) вертикальные резьбонарезные пластины – серии 22VER / 27VER
Идеально подходит для: тяжелых силовых винтов, больших штоков клапанов, обработки глубоких канавок.
- Тип продукта: Вертикальный (V-образный) Метрический трапециевидный (TR) на режущих кромках резьбонарезных вставок.
- Конструкция для тяжелых условий эксплуатации: Вертикальный монтаж “On-Edge” обеспечивает максимальную жесткость для обработки крупных шагов TR от 4,0 мм до 12,0 мм.

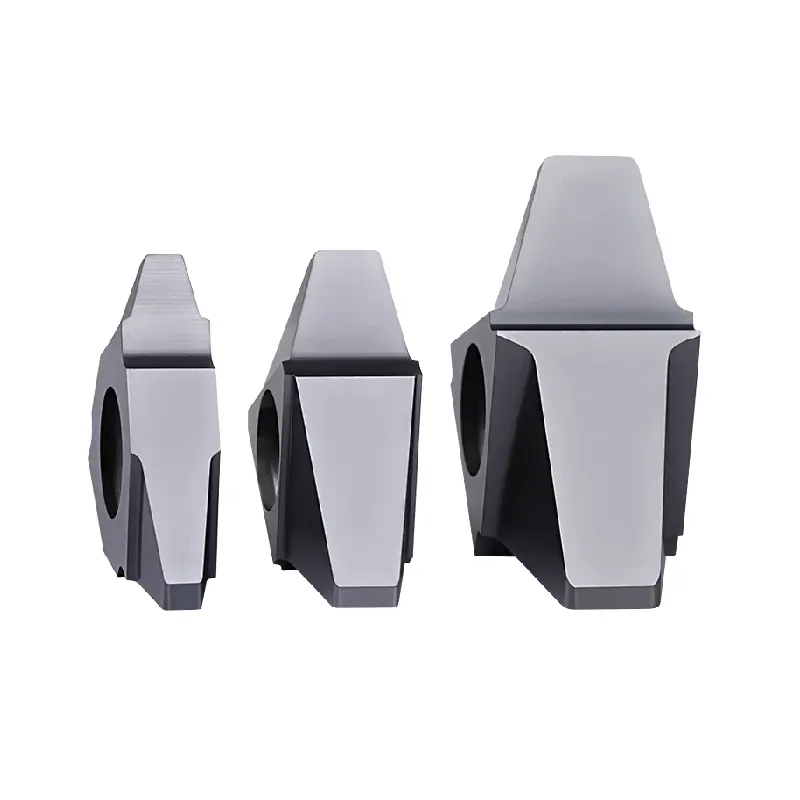

- Точный профиль: Полный профиль карбидные резьбонарезные пластины изготовлено в соответствии со стандартами DIN 103 (30°).
- Диапазон размеров: Хранится в прочном 1/2″ (22 В) и 5/8″ (27 В) Размеры I.C., способные выдерживать высокие режущие силы.
- Совместимость с оборудованием: Высокая стабильность резьбонарезные вставки для токарных станков держатели, предназначенные для вертикального размещения.
- Универсальность: Доступен в правостороннем (VER) и левосторонняя резьбовая вставка (VIR/VEL) возможности для двунаправленной передачи энергии.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
При обработке больших трапециевидных резьб стабильность имеет первостепенное значение. Наши метрические вертикальные резьбонарезные пластины TR разработаны для самых сложных задач, где необходимо исключить прогиб инструмента. В отличие от плоских инструментов, эти пластины установлены вертикально, что позволяет распределить большую режущую нагрузку по всей толщине пластины.
Такая конструкция позволяет этим твердосплавным резьбонарезным пластинками резать глубокие, крупные шаги (до 12 мм) без вибрации. В то время как стандартная резьбонарезная пластина 16er подходит для тонкой работы, серии 22VER и 27VER являются решением для тяжелых условий эксплуатации для промышленных ходовых винтов и компонентов управления движением.
Основные характеристики и преимущества
- Максимальная жесткость: система зажима “On-Edge” предотвращает смещение пластин, обеспечивая высокое качество поверхности на глубоких трапециевидных профилях 30°.
- Специалист по крупному шагу: Специально разработаны для шагов, превышающих возможности стандартного инструмента, в диапазоне от От 4 мм до 12 мм.
- Срок службы инструмента: Вертикальная ориентация эффективно рассеивает тепло и лучше противостоит поломкам под тяжелой нагрузкой, чем стандартная Резьбовые вставки 16er.
- Конфигурация: Мы предлагаем полный спектр резьбонарезные вставки для токарных станков приложения, включая внутренние (VIR) и внешние (VER) модели, подходящие для вашей конкретной конфигурации

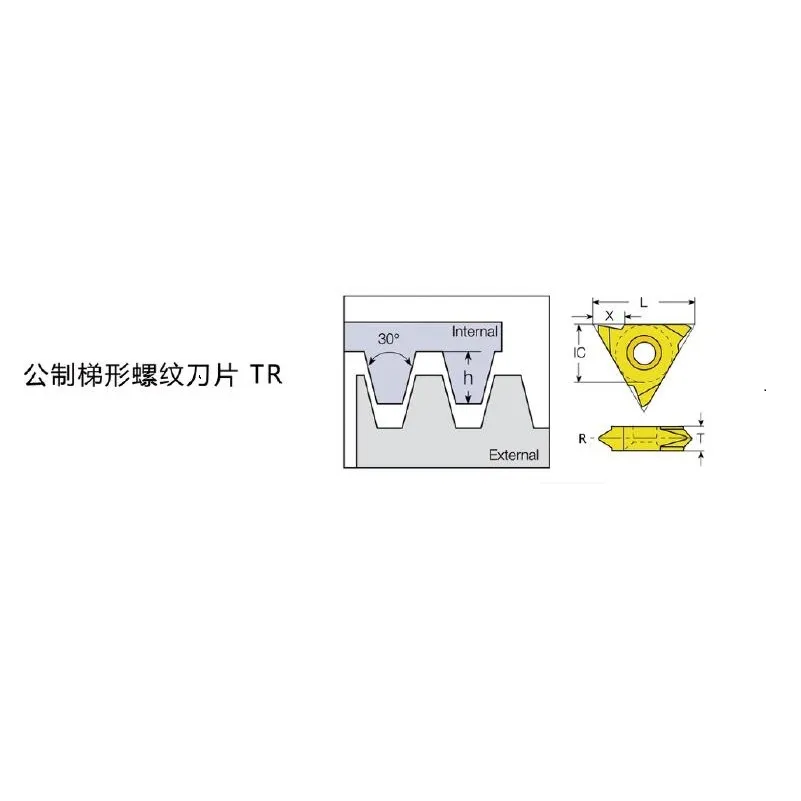

(TR) Технические характеристики вертикальных резьбовых вставок
| I.C. | Шаг (мм) | Модель (внешняя/внутренняя) | L | T |
|---|---|---|---|---|
| 1/2″ | 4 | 22VER4.0TR / 22VIR4.0TR | 22 | 4.76 |
| 1/2″ | 5 | 22VER5.0TR / 22VIR5.0TR | 22 | 4.76 |
| 1/2″ | 6 | 22VER6.0TR / 22VIR6.0TR | 22 | 4.76 |
| 5/8″ | 7 | 27VER7.0TR / 27VIR7.0TR | 27 | 6.35 |
| 5/8″ | 8 | 27VER8.0TR / 27VIR8.0TR | 27 | 6.35 |
| 5/8″ | 9 | 27VER9.0TR / 27VIR9.0TR | 27 | 8.7 |
| 5/8″ | 10 | 27VER10.0TR / 27VIR10.0TR | 27 | 8.7 |
| 5/8″ | 12 | 27VER12.0TR / 27VIR12.0TR | 27 | 10 |
(Примечание: Резка слева может быть выполнена с помощью соответствующего держателя вставки с левой резьбой или конфигурации вставки).
Рекомендации по обработке

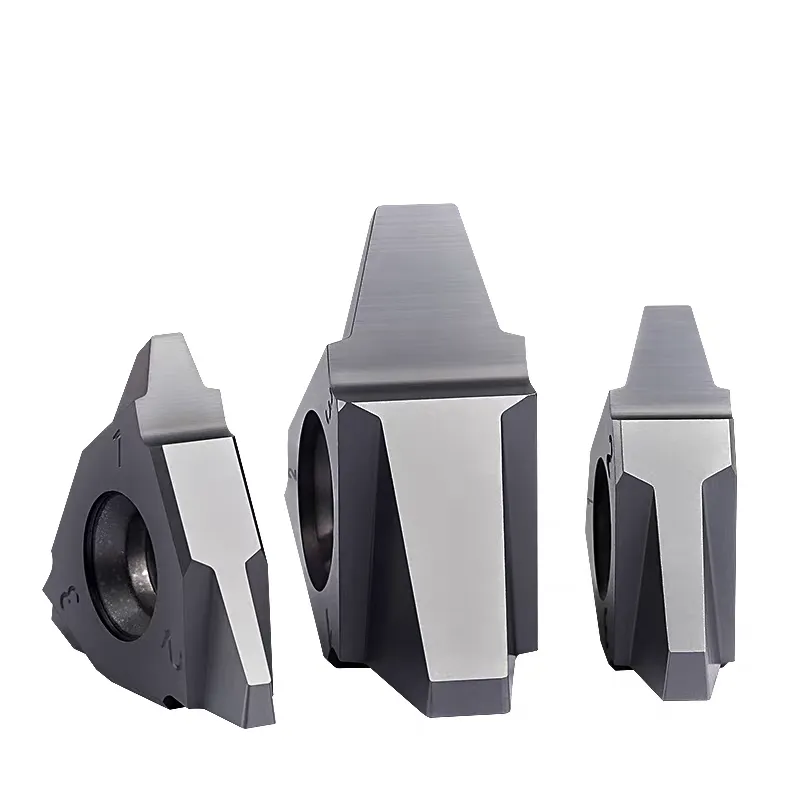

- Требования к держателю: это резьбонарезные вставки с загнутыми краями (тип V). Для них требуются специальные вертикальные держатели инструмента, они не подходят для стандартных держателей для резьбонарезных вставок 16er.
- Боковой зазор: из-за больших углов наклона крупной резьбы TR убедитесь, что держатель имеет правильный угол наклона, чтобы предотвратить трение боковых поверхностей.
- Многократные проходы: обработка с шагом 12 мм требует значительного удаления материала. Используйте запрограммированную стратегию подачи, чтобы распределить нагрузку по всей режущей кромке.
