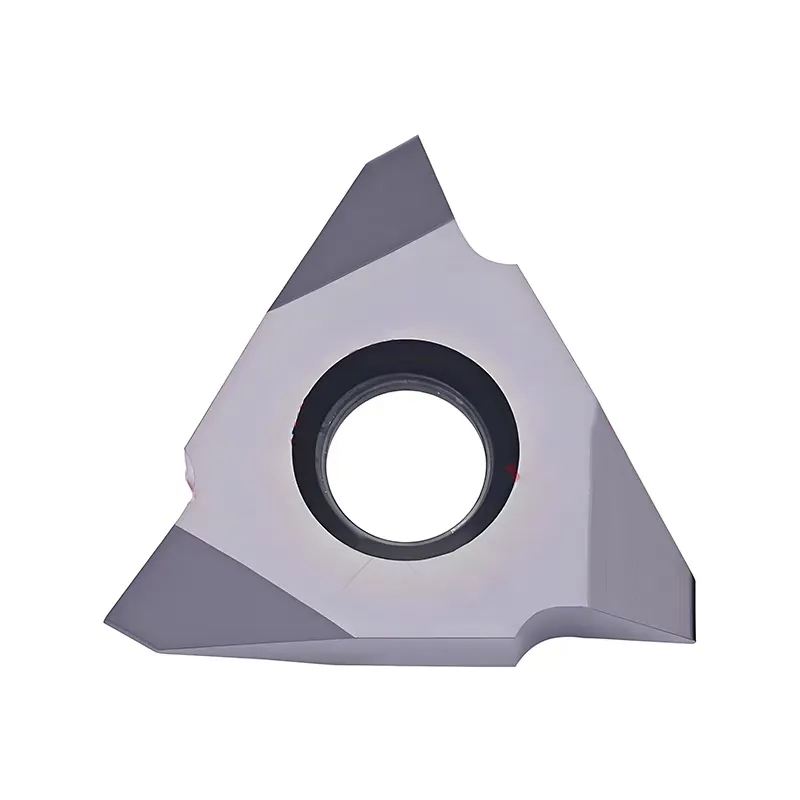

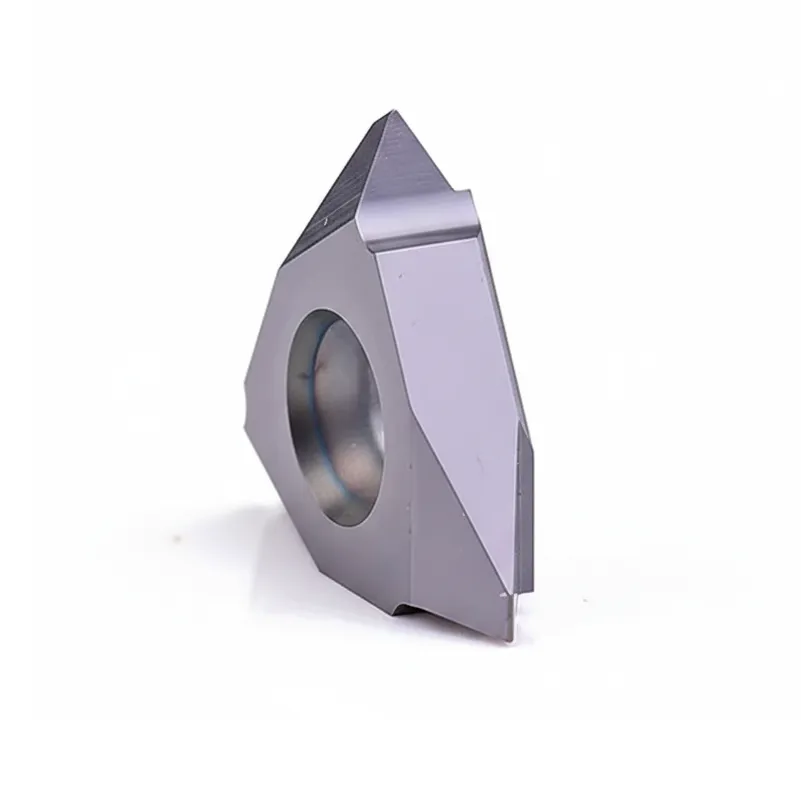

Метрические вертикальные (на ребре) резьбонарезные вставки ISO – серия 16VER
Идеально подходит для: Высокостабильная обработка, глубокие канавки, прерывистые резы.
- Тип продукта: Вертикальные (V-образные) метрические резьбонарезные пластины ISO на режущей кромке.
- Высокая жесткость: вертикальная конструкция крепления поглощает силы резания по всей толщине пластины, сводя к минимуму вибрацию.
- Стандарт точности: метрические твердосплавные резьбонарезные пластины ISO с полным профилем для идеальной формы резьбы.
- Размерные характеристики: Стандартный размер 3/8″ (16V) I.C., охватывающий шаги от 1,0 мм до 2,5 мм.
- Совместимость с оборудованием: Высокопроизводительные резьбонарезные пластины для токарных держателей, предназначенные для вертикального крепления.
- Варианты: В наличии профили с правой резьбой (VER), с возможностью установки вставки с левой резьбой для специальных конфигураций.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Максимальная стабильность при токарной обработке с помощью нашего вертикального станка ISO Metric на режущих кромках резьбонарезных вставок. В отличие от традиционных плоских инструментов, эти вставки устанавливаются “на ребро”, направляя режущие силы через наиболее прочное поперечное сечение карбида.
Вертикальная ориентация обеспечивает исключительную жесткость, благодаря чему эти карбидные резьбонарезные пластины лучший выбор для тяжелой обработки, прерывистых резов или применений, где критически важно свести к минимуму вибрацию. Они представляют собой надежную альтернативу стандартным Резьбовая вставка 16er, специально разработанный для сложных условий эксплуатации.
Основные характеристики и преимущества
-
Максимальная стабильность: Вертикальный зажимной механизм обеспечивает жесткость вставки при высоких нагрузках, что превосходит стандартные конструкции.
-
Точная резьба: Полный профиль ISO метрический дизайн обеспечивает точность основных диаметров и высокое качество поверхности.
-
Сравнение: В то время как стандартный Резьбовая вставка 16er подходит для общего назначения, а серия 16VER (Vertical) превосходит другие серии, когда приоритетом является жесткость инструмента.
-
Универсальность: Мы предлагаем ряд решений, включая резьбонарезные вставки для токарных станков приложения, требующие определенных ориентаций, таких как правая и левосторонняя резьбовая вставка конфигурации.
Технические характеристики

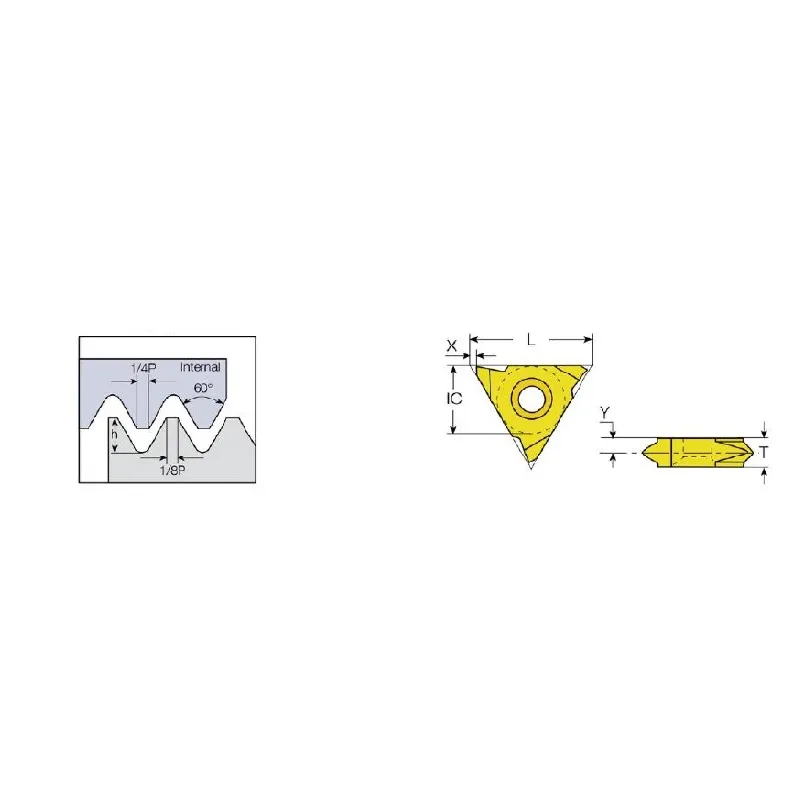

| I.C. | Шаг (мм) | Правая рука | L | X | Y | T |
|---|---|---|---|---|---|---|
| 3/8″ | 1 | 16VER1.0ISO | 16 | 1 | 0.7 | 3.6 |
| 3/8″ | 1.25 | 16VER1.25ISO | 16 | 1 | 0.9 | 3.6 |
| 3/8″ | 1.5 | 16VER1.5ISO | 16 | 1 | 0.9 | 3.6 |
| 3/8″ | 1.75 | 16VER1.75ISO | 16 | 1 | 1.2 | 3.6 |
| 3/8″ | 2 | 16VER2.0ISO | 16 | 1 | 1.3 | 3.6 |
| 3/8″ | 2.5 | 16VER2.5ISO | 16 | 1 | 1.5 | 3.6 |
(Примечание: хотя в таблице перечислены модели External Right, серия поддерживает более широкий спектр резьбовые вставки приложения).
Рекомендации по обработке
-
Совместимость с держателями: это резьбонарезные вставки с резьбой на краю. Для них требуются специальные держатели инструмента “V-Style”, они не подходят для держателей, предназначенных для стандартных резьбонарезных вставок 16er.
-
Применение: Идеально подходит для операций, где важна жесткость инструмента. Вертикальная конструкция обеспечивает более точные допуски по шаговому диаметру.
-
Настройка: Убедитесь, что резьбовые вставки для токарных держателей выровнены правильно. Вертикальные вставки имеют отличные углы зазора по сравнению с плоскими вставками.
