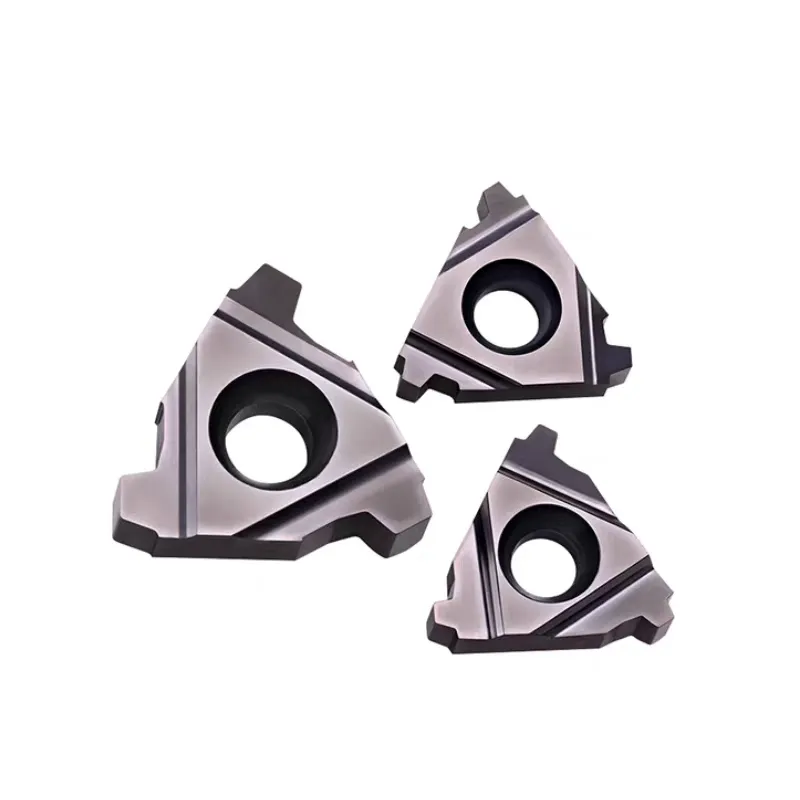

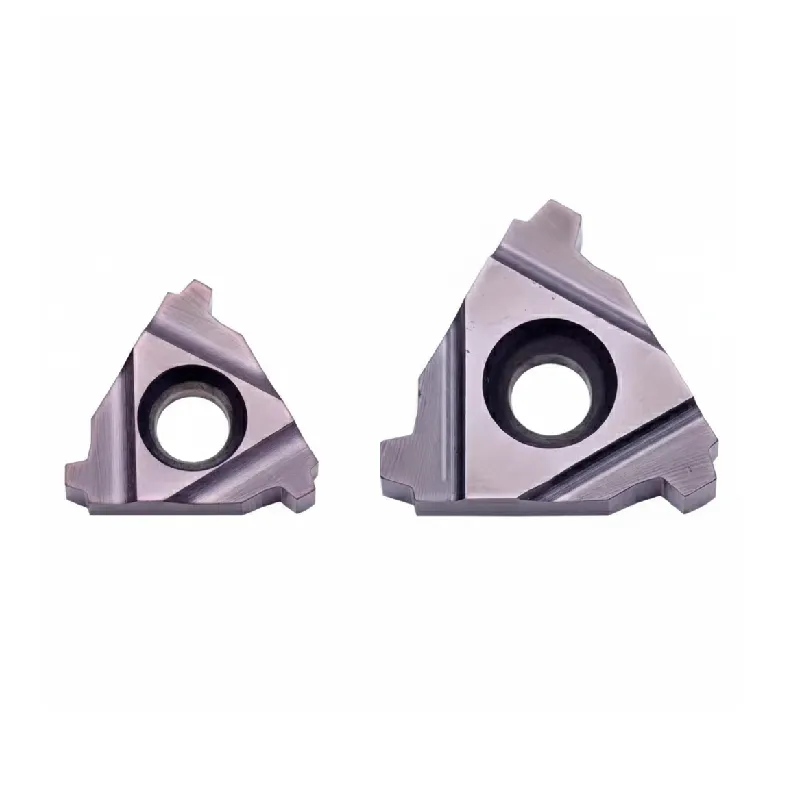

Резьбовые вставки Stub ACME (STACME) – серии Standard и U-Type
Идеально подходит для: нефтепромыслового оборудования, тонкостенных труб, применений с мелкой резьбой.
- Стандарт продукта: Штуцер ACME (STACME) American Standard 29° вставки для нарезания резьбы.
- Уникальная геометрия: Имеет меньшую высоту резьбы (Stub) по сравнению со стандартной ACME, что обеспечивает более высокую прочность для применения с большим крутящим моментом на тонкостенных деталях.
- Широкий диапазон: Покрывает участки от мелких 16 TPI до очень крупного 2 TPI.
- Основная серия: Включает популярные Резьбовая вставка 16er (3/8″ I.C.) наряду с высокопрочными размерами U-типа до 3/4″ I.C..
- Универсальность: Премиум резьбонарезные вставки для токарных станков держатели, доступные как в правостороннем, так и в левосторонняя резьбовая вставка конфигурации.
-
Материал: Высокая производительность карбидные резьбонарезные пластины предназначен для черновой и чистовой обработки стали и сплавов.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Используйте наши резьбонарезные пластины Stub ACME (STACME) для обработки деталей с высоким крутящим моментом, где толщина стенки является ограничивающим фактором. Эти инструменты, разработанные в соответствии с американским стандартом Stub Acme (ANSI/ASME B1.8), создают резьбу с углом 29° и уменьшенной глубиной..
В отличие от стандартных резьб ACME, профиль “Stub” обеспечивает более прочную и грубую резьбу на компонентах, где глубокая канавка ослабляет структуру детали. Эти твердосплавные резьбонарезные пластины необходимы для труб нефтяных месторождений и тяжелых механических домкратов.
Основные характеристики и преимущества
- Высокая прочность: профиль штифта уменьшает плечо рычага резьбы, делая ее менее подверженной сдвигу при больших осевых нагрузках.
- Стандарт 16ER: Наш Резьбовые вставки 16er (3/8″ I.C.) покрывают наиболее распространенный диапазон шага (от 16 TPI до 8 TPI), подходят для стандартных держателей инструмента.
- Усиленный U-образный тип: Для чрезвычайно крупных шагов (4, 3 и 2 TPI) мы предлагаем массивные вставки U-типа (до 3/4″ I.C.) для обеспечения стабильности..
- Варианты направления: Мы предлагаем комплексные решения, включая стандартные инструменты для правой руки и специальные левосторонняя резьбовая вставка модели (например, 22EL 5 STACME).

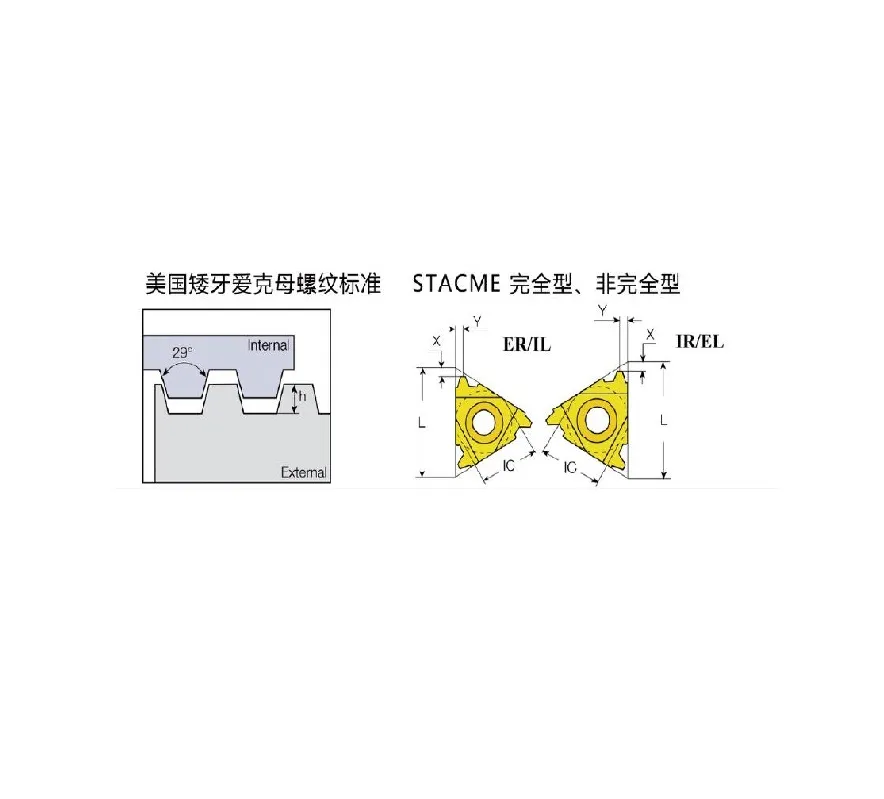

Технические характеристики вставок для нарезания наружной резьбы STACME
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 16 | 11ER16STACME | 11EL16STACME | 11 | 1 | 1 |
| 3/8″ | 16 | 16ER16STACME | 16EL16STACME | 16 | 1 | 1 |
| 3/8″ | 14 | 16ER14STACME | 16EL14STACME | 16 | 1.1 | 1.1 |
| 3/8″ | 12 | 16ER12STACME | 16EL12STACME | 16 | 1.2 | 1.2 |
| 3/8″ | 10 | 16ER10STACME | 16EL10STACME | 16 | 1.3 | 1.3 |
| 3/8″ | 8 | 16ER8STACME | 16EL8STACME | 16 | 1.5 | 1.5 |
| 1/2″ | 6 | 22ER6STACME | 22EL6STACME | 22 | 1.8 | 1.8 |
| 1/2″ | 5 | 22ER5STACME | 22EL5STACME | 22 | 2 | 2.3 |
| 5/8″ | 4 | 27ER4STACME | 27EL4STACME | 27 | 2.3 | 2.4 |
| 5/8″ | 3 | 27ER3STACME | 27EL3STACME | 27 | 2.8 | 2.9 |
Технические характеристики вставок для нарезания внутренней резьбы STACME
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 16 | 11IR16STACME | 11IL16STACME | 11 | 1 | 1 |
| 3/8″ | 16 | 16IR16STACME | 16IL16STACME | 16 | 1 | 1 |
| 3/8″ | 14 | 16IR14STACME | 16ИЛ14СТАКМЕ | 16 | 1.1 | 1.1 |
| 3/8″ | 12 | 16IR12STACME | 16IL12STACME | 16 | 1.2 | 1.2 |
| 3/8″ | 10 | 16IR10STACME | 16IL10STACME | 16 | 1.3 | 1.3 |
| 3/8″ | 8 | 16IR8STACME | 16IL8STACME | 16 | 1.5 | 1.5 |
| 1/2″ | 6 | 22IR6STACME | 22IL6STACME | 22 | 1.8 | 1.8 |
| 1/2″ | 5 | 22IR5STACME | 22IL5STACME | 22 | 2 | 2.3 |
| 5/8″ | 4 | 27IR4STACME | 27ИЛ4СТАКМЕ | 27 | 2.3 | 2.4 |
| 5/8″ | 3 | 27IR3STACME | 27ИЛ3СТАКМЕ | 27 | 2.8 | 2.9 |

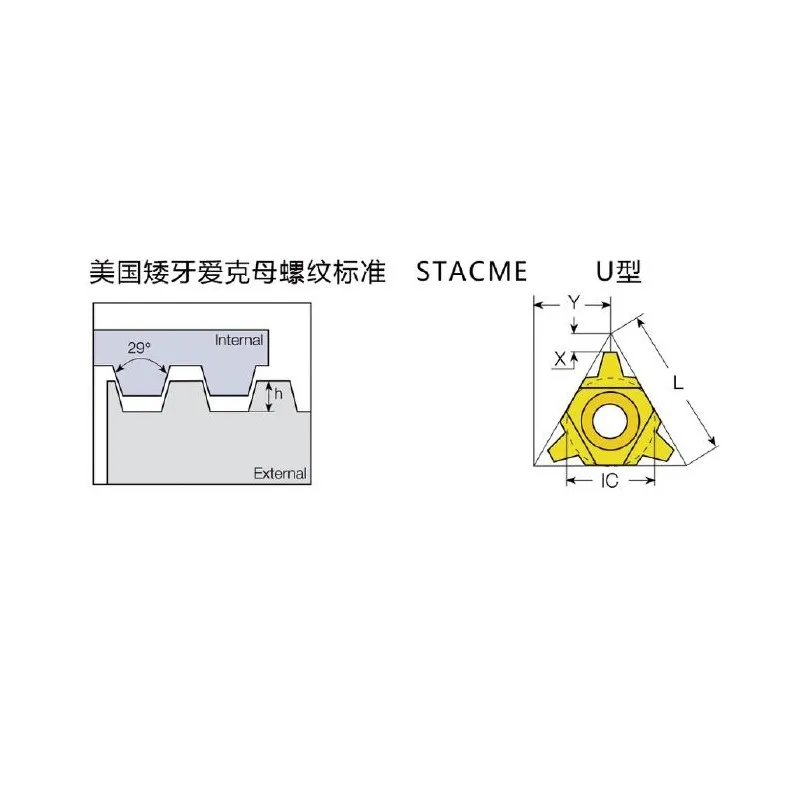

Технические характеристики резьбонарезных вставок STACME U Type
| I.C. | Шаг (TPI) | Внешняя модель (R/L) | Внутренняя модель (R/L) | L | X | Y |
|---|---|---|---|---|---|---|
| 1/2″ U | 4 | 22U ER/L4STACME | 22U IR/L4STACME | 22 | 2.5 | 11 |
| 1/2″ U | 3 | 22U ER/L3STACME | 22U IR/L3STACME | 22 | 3.3 | 13.7 |
| 3/4″ U | 2 | 33U ER/L2STACME | 33U IR/L2STACME | 33 | 5 | 16.9 |
Рекомендации по обработке
-
Идентификация: Не путайте STACME со стандартным ACME. Хотя оба используют угол 29°, глубина резьбы у STACME значительно меньше. Использование неправильных резьбонарезательных пластин для токарных операций приведет к получению некондиционных деталей.
-
Держатель инструмента:
-
Стандартные размеры (11/16/22/27) подходят для стандартных держателей резьбонарезных вставок.
-
Размеры U-типа (22U/27U/33U) требуют специальных держателей U-типа.
-
-
Настройка: для крупных шагов, таких как 2 TPI или 3 TPI, обеспечьте максимальную жесткость настройки, чтобы выдержать силы резания.
