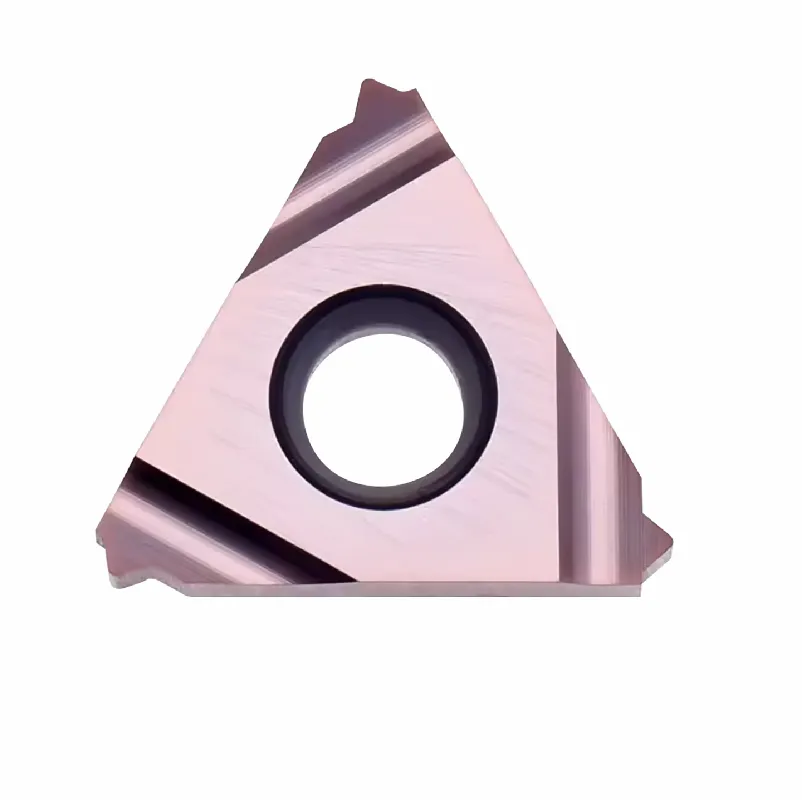

PG DIN 40430 Стальные резьбовые вставки для труб – серии 11ER / 16ER
Идеально подходит для: электрических труб, кабельных вводов, соединительных коробок.
- Стандарт продукта: PG (Panzergewinde) DIN 40430 Вставки с полным профилем для нарезания резьбы.
- Уникальная геометрия: обладает специфическим углом резьбы 80°, необходимым для резьбы немецких стальных труб.
- Полная точность профиля: превосходит радиус гребня (R0,107P) для обеспечения плавной и безопасной сборки электрических фитингов.
- Широкая совместимость: подходит для всех стандартных размеров труб, от небольших PG7 (20 TPI) до больших PG48 (16 TPI).
- Основная серия: В наличии популярные резьбовые вставки 16er (3/8″ I.C.) и прецизионные размеры 1/4″ (11 мм).
-
Универсальность: высокопроизводительные резьбонарезные пластины для токарных станков, доступны в моделях с правой и левой резьбой.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Изготавливайте прецизионные электрические фитинги с помощью наших резьбонарезных вставок PG (Panzergewinde) Full Profile. Эти инструменты, соответствующие стандартам DIN 40430, создают уникальный угол резьбы 80°, широко используемый в системах электрических трубопроводов, кабельных вводах и соединителях в Европе и Азии.
Благодаря геометрии “Full Profile” эти твердосплавные резьбонарезные пластины режут неглубокую резьбу и обрабатывают радиус гребня за один проход. Это обеспечивает сохранение структурной целостности тонкостенных труб и надежное, устойчивое к вибрации соединение.
Основные характеристики и преимущества
- Профиль 80°: точно отшлифован под углом 80°, что предотвращает перекос резьбы при использовании стандартных крепежных элементов с углом 60°.
- Стандарт 16ER: Наши резьбонарезные вставки 16ER (например, 16ER 18 PG) эффективно обрабатывают наиболее распространенные размеры труб (от PG9 до PG16) с помощью одного инструмента.
- Возможность использования для небольших диаметров: мы предлагаем вставки I.C. 1/4″ (11 мм) для резьбы небольших внутренних сальников и соединителей.
-

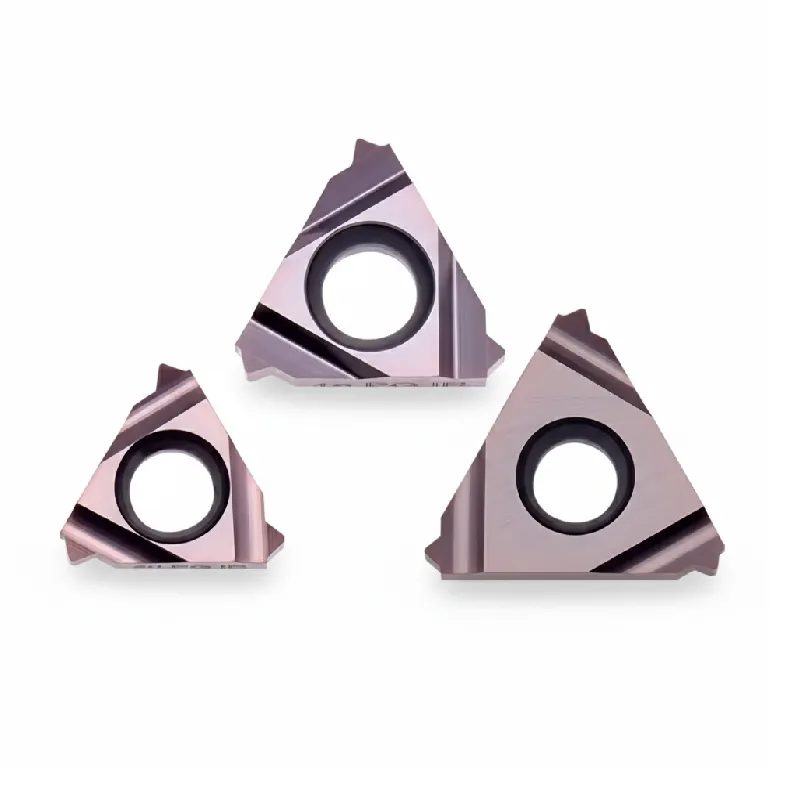

Варианты направления: для обеспечения сложного производства мы предлагаем стандартные инструменты для правой стороны и специальные модели вставок с левой резьбой (например, 16EL 16 PG) для специальных фитингов.

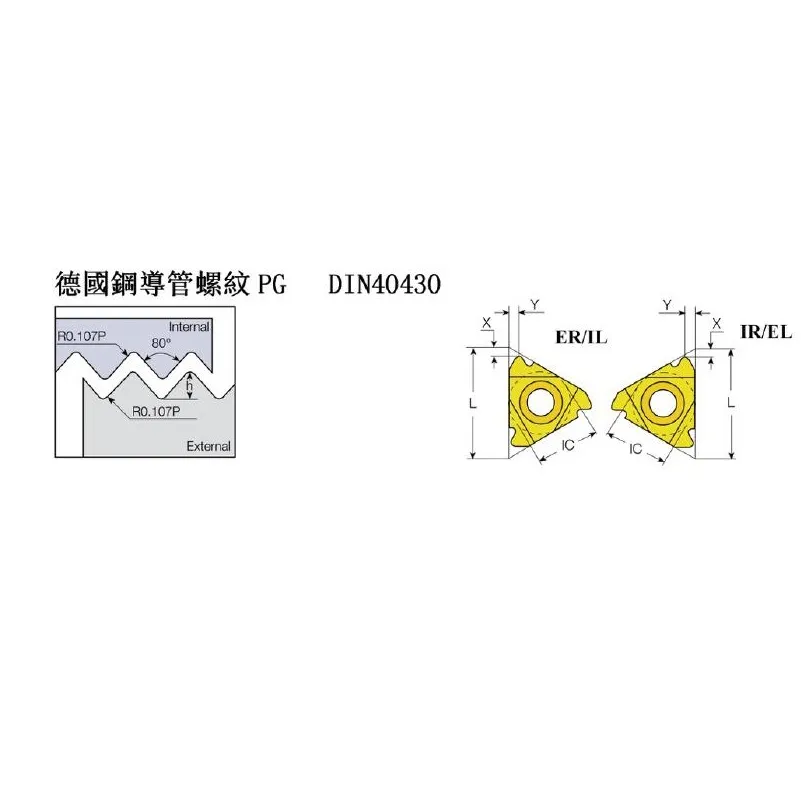

PG DIN 40430 Резьбовые вставки Технические характеристики
| I.C. | Шаг (TPI) | Внешняя модель | Внутренняя модель | Приложение | L | X | Y |
|---|---|---|---|---|---|---|---|
| 3/16″ | 20 | 11ER20PG | 08IR20PG | PG7 | 8 | 0.9 | 0.8 |
| 1/4″ | 20 | (см. выше) | 11IR20PG | PG7 | 11 | 0.8 | 0.9 |
| 1/4″ | 18 | 11ER18PG | 11IR18PG | PG9/11/13,5/16 | 11 | 1 | 0.8 |
| 1/4″ | 16 | 11ER16PG | 11IR16PG | PG21/29/36/42/48 | 11 | 0.9 | 1.1 |
| 3/8″ | 20 | 16ER20PG | 16IR20PG | PG7 | 16 | 0.8 | 0.9 |
| 3/8″ | 18 | 16ER18PG | 16IR18PG | PG9/11/13,5/16 | 16 | 1 | 0.8 |
| 3/8″ | 16 | 16ER16PG | 16IR16PG | PG21/29/36/42/48 | 16 | 1.1 | 0.9 |
(Примечание: левосторонние модели 11EL/IL и 16EL/IL доступны для всех соответствующих шагов, перечисленных выше).
Рекомендации по обработке
- Уникальный угол: резьба PG использует угол 80°. Не пытайтесь обрабатывать ее с помощью стандартных резьбонарезных пластин 60° или 55° для токарных держателей, не проверив совместимость наковальни, хотя стандартные держатели для укладки, как правило, совместимы из-за небольшой глубины.
- Тонкие стенки: Резьба PG часто нарезается на тонкостенных трубах. Убедитесь, что давление зажима регулируется, чтобы предотвратить деформацию трубы во время обработки.
-
Отделка: как и резьбовые вставки Full Profile, эти инструменты имеют закругленную вершину, что обеспечивает плавное соединение фитингов без повреждения уплотнительных колец или прокладок.
