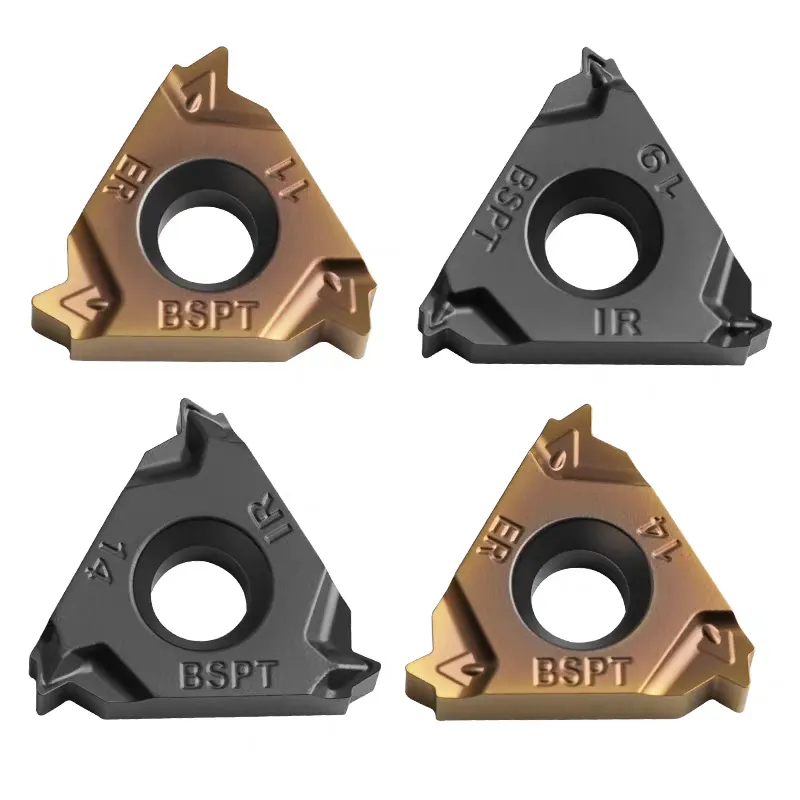

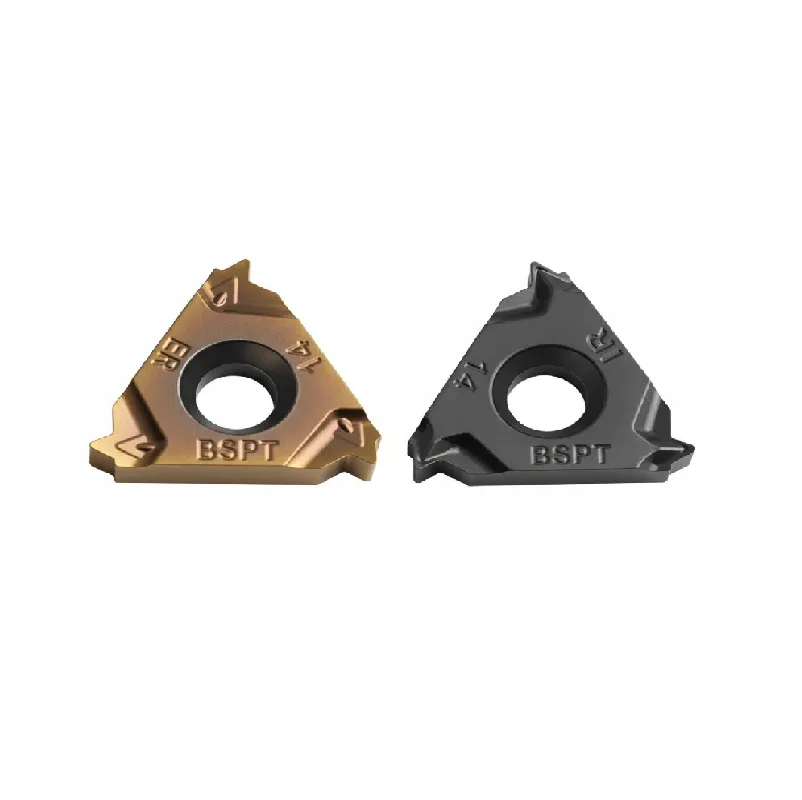

Вставки для нарезания конической резьбы по британскому стандарту BSPT – серия 16ER / 16IR
Идеально подходит для: паровых труб, газовых фитингов, герметичных соединений.
- Стандарт продукта: BSPT (британский стандарт конических труб) Вставки для нарезания резьбы с полным профилем (55°).
- Эффективность уплотнения: Предназначен для конических резьб (конусность 1:16) для обеспечения герметичных соединений в гидравлических и газовых системах.
- Прецизионная геометрия: твердосплавные резьбонарезные пластины с полным профилем, который завершает гребень для идеального завершения.
- Размер ядра: Хранится в прочном Резьбовая вставка 16er (3/8″ I.C.) размера, покрывающие все стандартные шаги труб от 28 TPI на 11 TPI.
- Универсальность: Премиум резьбонарезные вставки для токарных станков приложения, доступные как в правостороннем, так и в левосторонняя резьбовая вставка (EL/IL) конфигурации.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Создавайте надежные, герметичные уплотнения с помощью наших резьбовых вставок BSPT Full Profile. В отличие от параллельной резьбы Уитворта, резьба BSPT имеет конусность 1:16, что делает ее стандартом для перекачки жидкостей и газов в трубопроводных системах британского стандарта.
Эти твердосплавные резьбонарезные пластины разработаны для резки конического профиля 55° и зачистки вершины за один проход. Такое “полное профилирование” обеспечивает геометрическую совершенство формы резьбы, что имеет решающее значение для достижения герметичности соединения металл-металл без утечек.
Основные характеристики и преимущества
- Точность, исключающая утечки: высокоточная шлифовка гарантирует, что угол конусности и форма резьбы 55° соответствуют строгим стандартам BSPT.
- Стандарт 16ER: Наши резьбонарезные вставки 16ER являются лучшим выбором в отрасли для нарезания резьбы на трубах и совместимы со стандартными держателями.
- Оптимизированный класс: прочная карбидная основа с усовершенствованным покрытием выдерживает высокие температуры и абразивное воздействие при обработке стальных и нержавеющих стальных трубных фитингов.
- Варианты направления: Мы предлагаем стандартные инструменты для правой резьбы, а также модели для левой резьбы (например, 16EL 14 BSPT) для производства специальных ниппелей и муфт.
Технические характеристики втулок с наружной резьбой BSPT British Standard Pipe

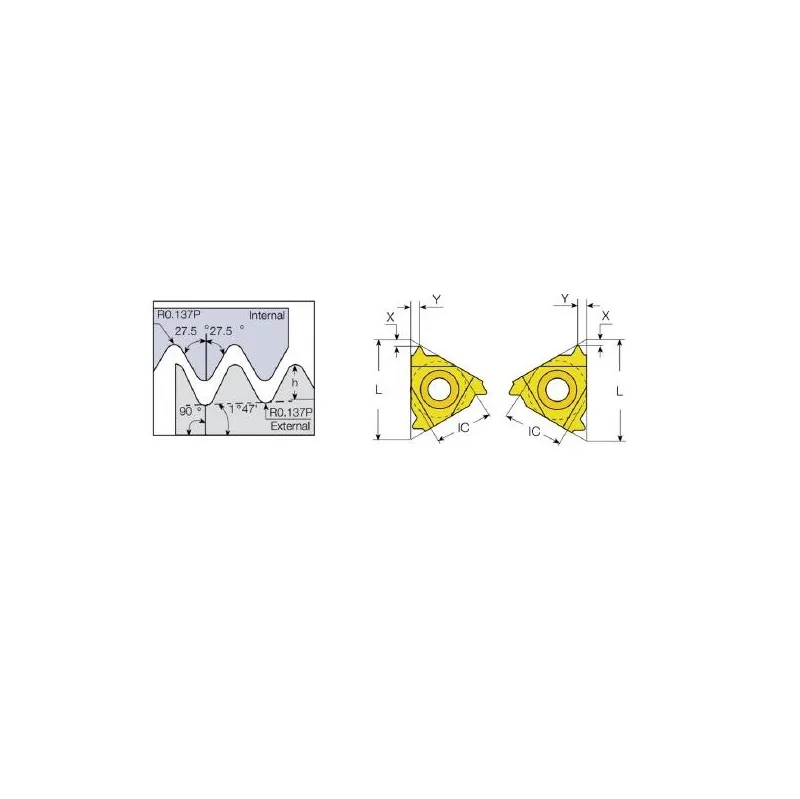

| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 28 | 16ER28BSPT | 16EL28BSPT | 16 | 0.6 | 0.6 |
| 3/8″ | 19 | 16ER19BSPT | 16EL19BSPT | 16 | 0.8 | 0.9 |
| 3/8″ | 14 | 16ER14BSPT | 16EL14BSPT | 16 | 1 | 1.2 |
| 3/8″ | 11 | 16ER11BSPT | 16EL11BSPT | 16 | 1.1 | 1.5 |
Технические характеристики втулок для внутренней резьбы труб британского стандарта BSPT
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 28 | 16IR28BSPT | 16IL28BSPT | 16 | 0.6 | 0.6 |
| 3/8″ | 19 | 16IR19BSPT | 16IL19BSPT | 16 | 0.8 | 0.9 |
| 3/8″ | 14 | 16IR14BSPT | 16IL14BSPT | 16 | 1 | 1.2 |
| 3/8″ | 11 | 16IR11BSPT | 16IL11BSPT | 16 | 1.1 | 1.5 |
