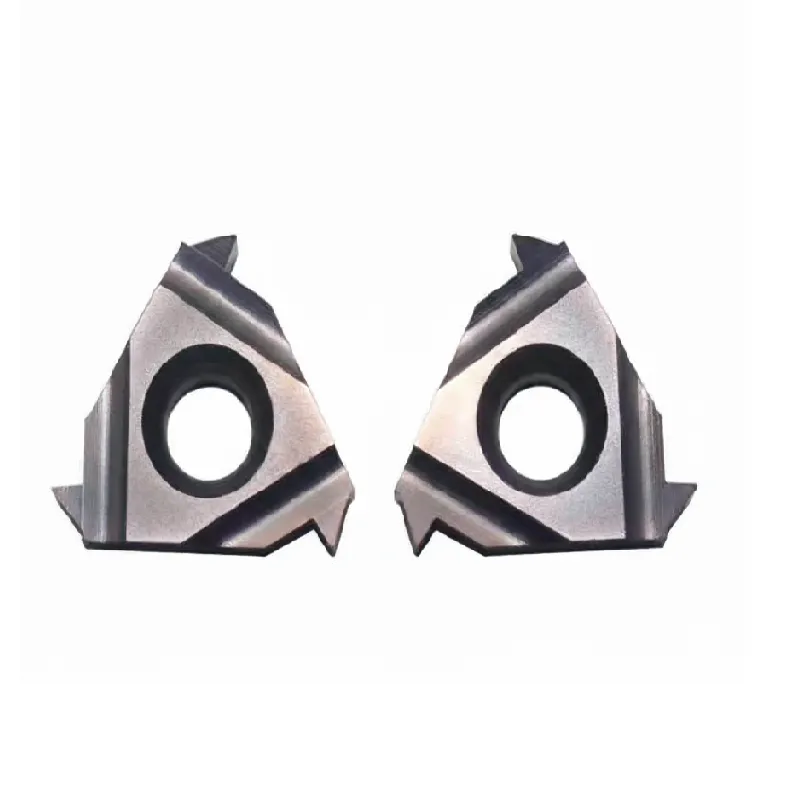

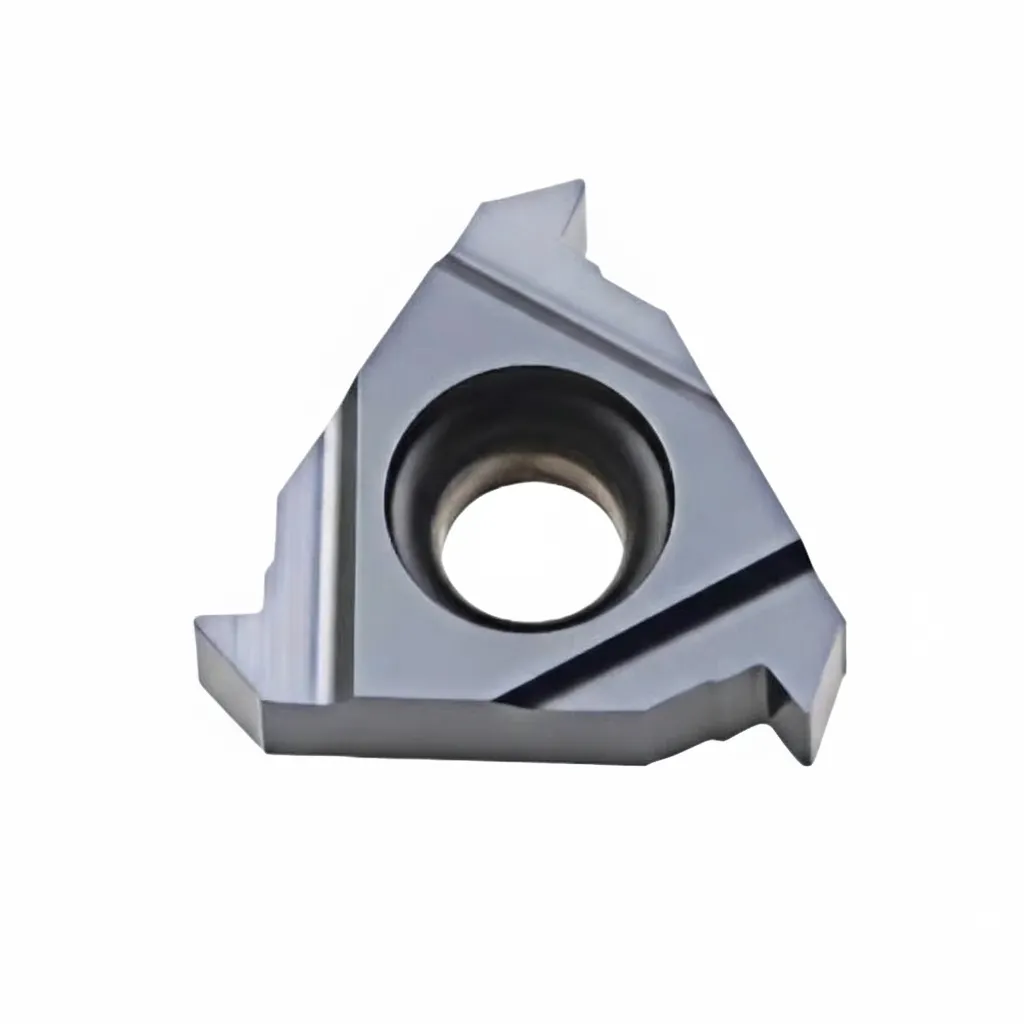

Американские упорные вставки (ABUT) 7°/45° с наклонным резьбовым соединением – серия 11 / 16 / 22
Идеально подходит для: однонаправленных тяжелых грузов, винтовых прессов, тисков.
- Стандарт продукта: American Buttress (ABUT) ANSI B1.9 Вставки с полным профилем для нарезания резьбы.
- Асимметричный профиль: имеет наклонную поверхность с углом 7° для экстремальной осевой тяги и зазорную поверхность с углом 45° для легкого зацепления.
- Покрытие шага: Широкий диапазон, охватывающий стандартные шаги от мелкого 20 TPI до 6 TPI.
- Доступность сердечников: В наличии имеются популярные вставки с резьбой 16er (3/8″ I.C.), а также прецизионные вставки размером 1/4″ и сверхпрочные вставки размером 1/2″.

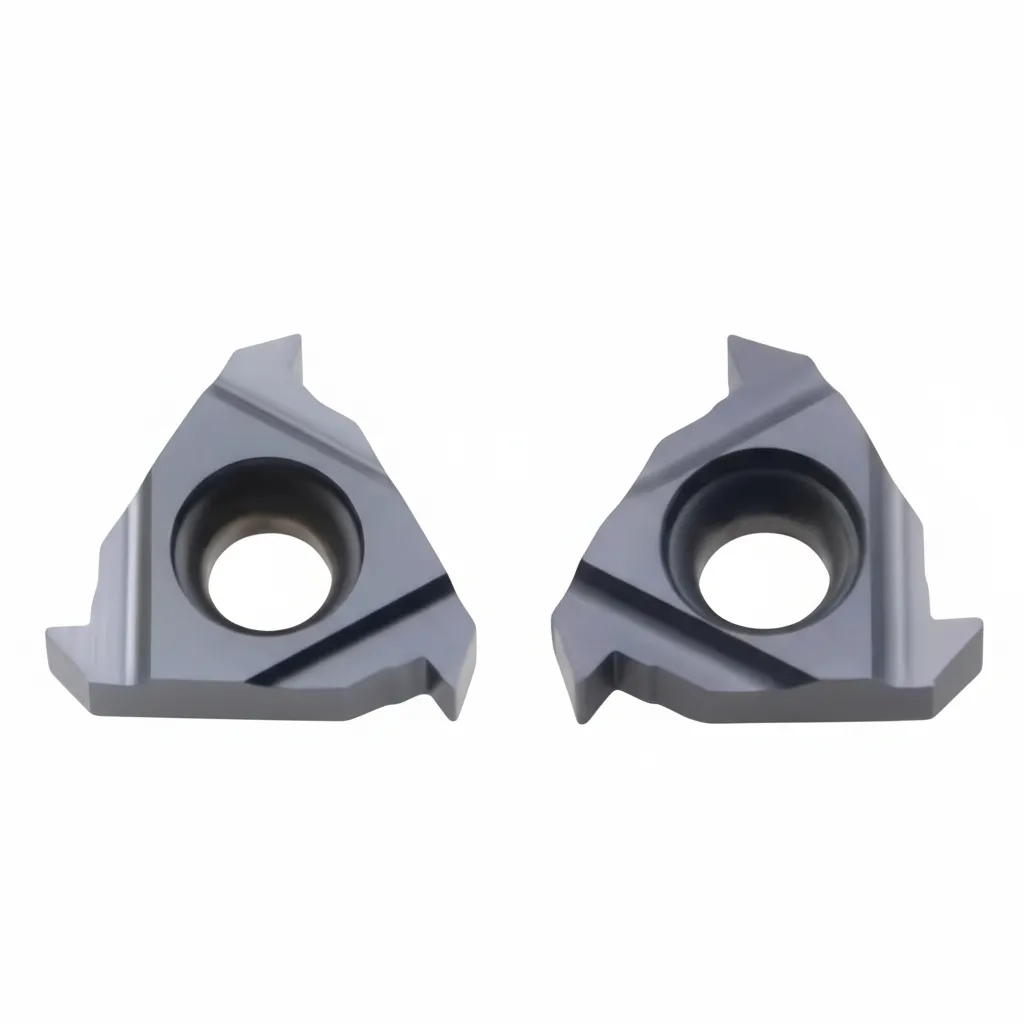

- Универсальность: высококачественные резьбонарезные вставки для токарных станков, доступны в моделях с правой и левой резьбой (EL/IL).
-

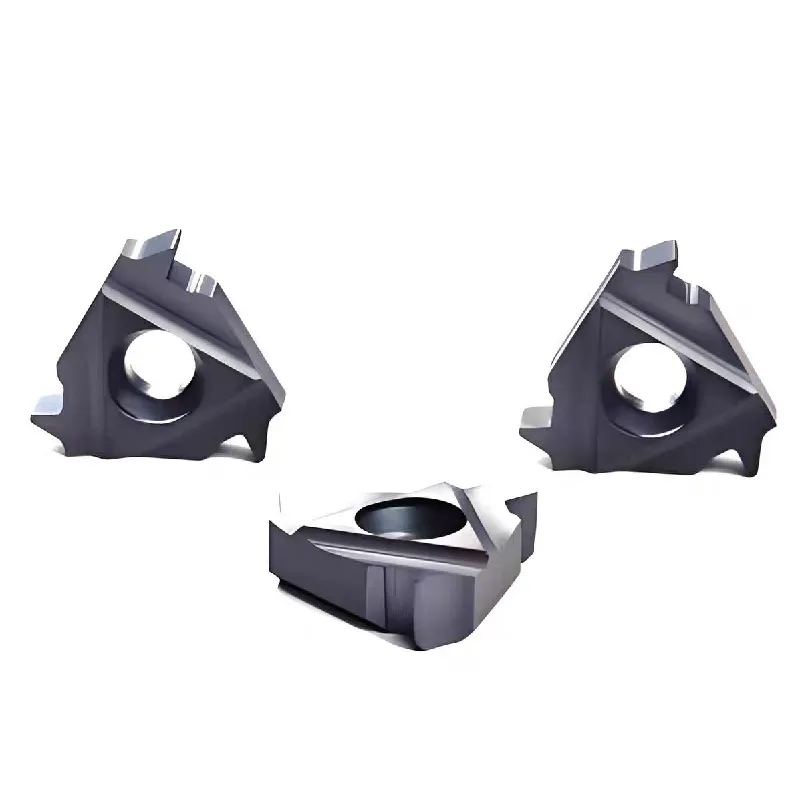

Материал: высокопроизводительные твердосплавные резьбонарезные пластины, разработанные для обработки стали с высокой прочностью.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Справитесь с экстремальными однонаправленными нагрузками с помощью наших резьбонарезных вставок American Buttress (ABUT). Эти инструменты, соответствующие стандартам ANSI B1.9, создают характерный профиль резьбы 7°/45°, который используется в высоконагруженном оборудовании, где сила прикладывается в одном направлении, например, в тисках, затворах и винтовых домкратах.
Благодаря геометрии “Full Profile” эти твердосплавные режущие пластины нарезают канавку резьбы и обрабатывают гребень за один проход. Это обеспечивает геометрическую совершенство несущего фланца 7°, максимально увеличивая прочность резьбы на сдвиг.
Основные характеристики и преимущества
- Высокая тяговая способность: Почти вертикальный боковой фланг 7° передает огромные осевые нагрузки, а задний фланг 45° обеспечивает прочность у корня..
- Стандарт 16ER: Наш Резьбовые вставки 16er (например, 16ER 12 ABUT) эффективно обрабатывают наиболее распространенные средние шаги, подходящие для стандартных держателей инструмента ISO..
- Полный ассортимент: Доступно в небольшом размере 1/4″ (11 мм) размеры для ограниченных пространств и прочность 1/2″ (22 мм) размеры для более крупных шагов до 6 TPI.
- Варианты направления: Мы предоставляем комплексные решения, включая левосторонняя резьбовая вставка модели (например, 16EL 10 ABUT) для сложных механических узлов.

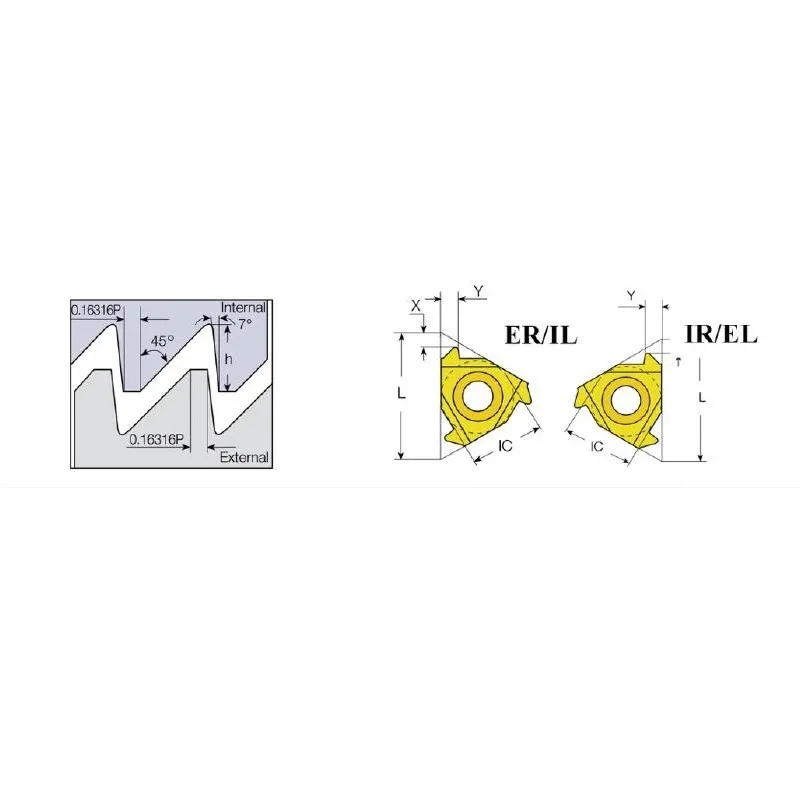

ABUT Вставки с наружной резьбой Технические характеристики
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 20 | 11ER20ABUT | 11EL20ABUT | 11 | 1 | 1.3 |
| 1/4″ | 16 | 11ER16ABUT | 11EL16ABUT | 11 | 1 | 1.5 |
| 3/8″ | 20 | 16ER20ABUT | 16EL20ABUT | 16 | 1 | 1.3 |
| 3/8″ | 16 | 16ER16ABUT | 16EL16ABUT | 16 | 1 | 1.5 |
| 3/8″ | 12 | 16ER12ABUT | 16EL12ABUT | 16 | 1.4 | 2 |
| 3/8″ | 10 | 16ER10ABUT | 16EL10ABUT | 16 | 1.5 | 2.3 |
| 1/2″ | 8 | 22ER8ABUT | 22EL8ABUT | 22 | 2.1 | 3.3 |
| 1/2″ | 6 | 22ER6ABUT | 22EL6ABUT | 22 | 2.1 | 3.4 |
ABUT Вставки с внутренней резьбой Технические характеристики
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 20 | 11IR20ABUT | 11ИЛ20АБУТ | 11 | 1 | 1.3 |
| 1/4″ | 16 | 11IR16ABUT | 11ИЛ16АБУТ | 11 | 1 | 1.5 |
| 3/8″ | 20 | 16IR20ABUT | 16ИЛ20АБУТ | 16 | 1 | 1.3 |
| 3/8″ | 16 | 16IR16ABUT | 16IL16ABUT | 16 | 1 | 1.5 |
| 3/8″ | 12 | 16IR12ABUT | 16IL12ABUT | 16 | 1.4 | 2 |
| 3/8″ | 10 | 16IR10ABUT | 16IL10ABUT | 16 | 1.5 | 2.3 |
| 1/2″ | 8 | 22IR8ABUT | 22IL8ABUT | 22 | 2.1 | 3.3 |
| 1/2″ | 6 | 22IR6ABUT | 22IL6ABUT | 22 | 2.1 | 3.4 |
(Примечание: левосторонние модели 11EL, 16EL, 22EL доступны для всех соответствующих шагов, перечисленных выше).
Рекомендации по обработке
- Ориентация: резьба ABUT является асимметричной. Убедитесь, что вставка установлена правильно, так чтобы боковая поверхность с углом наклона 7° была обращена в сторону действия силы. A левосторонняя резьбовая вставка может потребоваться для противовращающихся валов или определенных направлений подачи.
- Держатель инструмента: Эти вставки подходят для стандартных вставки для нарезания резьбы держатели (размер 11, 16 или 22). Для этой серии не требуется специальный U-образный держатель.
- Настройка: При обработке асимметричной резьбы могут возникать неравномерные радиальные силы. Убедитесь, что резьбонарезные пластины для токарного станка установлены жестко, чтобы сохранить точность профиля 7°/45°.
