金属ねじ切り加工技術徹底ガイド
海外市場をターゲットとする切削工具サプライヤーとして、北米、欧州、中東などの地域に関連する国際規格、グローバルトレンド、ケーススタディに焦点を当て、この記事を最適化しました。ISO、ASME、API規格に重点を置き、世界的な市場データ（例えば、世界的な ねじ切り工具 市場は2026年から2033年にかけて年平均成長率7.2%で成長すると予測され、石油・ガスと自動車部門が主な成長分野である）、サンドビック、ケナメタル、コールカーバイドのようなサプライヤーが注目されている。これにより、切削工具アプリケーションの国際的なエンジニア、機械工、調達チームにとっての妥当性が確保されている。また、読者に分かりやすい構成とし、解説、計算、ステップバイステップのガイド、図表、理解を深めるためのキーポイントやQ&Aなどのインタラクティブな要素も充実させている。.
はじめに世界の金属製造業におけるねじ切り加工の戦略的役割
ねじ切り加工は金属加工における基本的な工程であり、あらゆる産業の締結、動力伝達、高圧シーリングに不可欠である。ねじ切り工具市場は2025年に数十億ドル規模に達し、2026年から2033年にかけてCAGR 7.2%で成長すると予測されている。米国やEUなどの主要地域が大きなシェアを占めており、アジア太平洋地域が急速に台頭している。.
なぜネジ切りが重要なのか？それは製品の信頼性、安全性、コストに影響するからです。例えば、2020年に北海で起きた石油掘削施設の事故では、APIねじの不具合が原因で漏れが発生し、$1,000万を超える損失が発生しました。精密機械加工では、トランスミッションのリードスクリューピッチが0.05mm誤差すると、精度が±0.01mmから±0.05mmに低下し、高い不良品率につながります。.
本書は、数式、最適化ツール、トラブルシューティングツリーなど、「基礎からマスターまで」を網羅しています。海外の切削工具サプライヤーやユーザーに最適で、実践的な洞察により、スクラップ率を30%削減し、効率を25%向上させることを目的としています。.
重要なポイント： ネジ山の不具合は、しばしば選択不良や加工不良に起因する。早期のグローバルスタンダード最適化により、大幅なコスト削減が可能となる。.

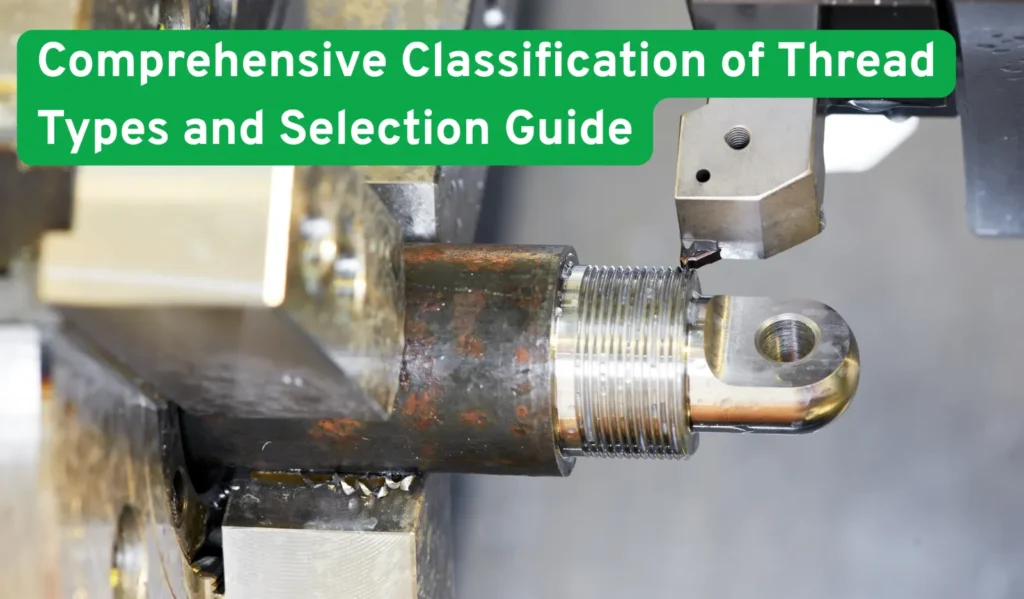

スレッドタイプの包括的分類と選択ガイド
スレッドは、グローバルなアプリケーションを容易にするために、機能とプロファイルごとに分類されています。. .順を追って説明しよう：
汎用スレッド（ファスニング）フランク角60°。ISOメートル（例：M6×1、外径6mm、ピッチ1mm）、一般組立用粗目（M10×1.5）、振動の多い場所用細目（M10×1.25）。ユニファイドインチUN（1/4-20UNCのようなUNC粗目、UNF細目）。パイプスレッド：BSPT（British Standard Pipe Taper、円錐セルフシール）、NPT（National Pipe Thread、米国規格、1:16テーパー）：例：自動車用シャーシボルトは、高強度、低コストのため、ISOの粗目転造ねじを使用することが多い。.
トランスミッション・スレッド（動力伝達）:効率と負荷を重視台形ACME（角度29°、効率80-90%）、式：効率η = tan(α/2) / (tan(α/2) + f)、α=29°、f=摩擦0.1-0.15。バットレス（負荷面3°、ジャッキのような一方向の重荷重）；スクエア（最高効率>95%、ただし強度は低い）；ボールねじ（転がり摩擦、効率>90%、バックラッシュを0に調整可能）：例：CNCマシンのZ軸は、ACME 1-1/2×0.25を使用し、軸力F = T /（η * P / 2π）、T =トルク、P =ピッチ。.
オイル＆ガススレッド（高圧シール）:シール性と耐トルク性を優先。APIラウンド（STCショートラウンド、LTCロングラウンド、トルクショルダー付きBTCバットレス）；バットレス（台形プロファイル）；プレミアムコネクション（例：VAM TOP、Tenaris Hydril、金属間シール＋トルクショルダー、100MPaを超える圧力に耐えるCAL IV定格、1000サイクルリークフリー）：例：深海用チューブはBTCを使用、シーリングトルクM=F * r * μ、F=予圧、r=ショルダー半径、μ=0.15。.
専門スレッド:マルチスタート（エレベーターなど、スピードに合わせて2～4スタート）、可変ピッチ（緩み止め）、左右コンポジット（セルフロック）、マイクロスレッド（医療インプラント用M1以下、IT3公差）、航空宇宙用ハイロック（一体型ロックリング）。.
拡張セレクション比較表 (計算例付き）：
| 申し込み | 負荷タイプ | 推奨スレッド | 主な理由 | セレクションの計算例 |
|---|---|---|---|---|
| 一般ファスニング | 引張 | ISO粗圧延 | 低コスト、高強度 | M10×1.5、応力σ = F/(πd²/4) > 800MPa |
| ヘビー・トランスミッション | 一方向スラスト | バットレス／ACME | 広い軸受面積 | ACME 1×0.2、効率η≈85% |
| 油田用チューブ | 高圧シール | プレミアム・コネクション | ガス密閉＋耐トルク | BTC 5-1/2″、トルク 8000Nm |
| 精密機械 | 双方向 | ボールねじ | 高効率、低バックラッシュ | バックラッシΔ=0.005mm、精度±0.01mm |
[図2：3次元ねじ山形状比較モデル（角度、ピッチP、有効直径d2、高さhを回転可能に表示；60°プロファイルの場合、式h=0.866P）］。
主な収穫:負荷と環境に優先順位をつけ、テーブルを介してマッチングさせることで、過剰な設計を避け、コストを削減する。. 読者からのQ&A:Q: ネジ強度の計算方法は？A: 有限要素法ソフトを使うか、σ=4F/(πd2²)、d2=有効径。.
国際規格と公差システムの説明
規格は世界的な相互運用性を保証する。内訳は以下の通り：
汎用スレッド:ISO 965（メートルプロファイル、公差6g外径中径低偏差-0.02mm、6H内径）; ASME B1.1（統一UN、インチベース）。.
トランスミッション:ASME B1.5（ACME）、ISO 2901（メートル台形）、DIN 103（バットレス同等品）。.
オイル＆ガス・スレッド:API Spec 5B（第16版、2017年）：寸法、ゲージ、API 5CT：チューブ仕様、ISO 13679：CALⅠ～Ⅳシールレベル（CALⅠ：基本水、CALⅣ：極限ガス＋曲げ）。.
寛容の要点:ピッチ誤差ΔP = ±0.015√L（L=係合長さmm）；有効径公差は適合性、楕円度<0.01mmに影響；パイプねじテーパー1:16、シール面Ra≤3.2μm。影響：厳しい公差は20%のコストを上げ、緩い公差は漏れの危険がある。.
例3/4-10UNC、公差2A、有効径d2=0.6850 -0.0015/0インチ。.
主な収穫:グローバルな互換性についてはISO/ASMEを、オイル＆ガスについてはAPIを確認し、互換性を確保する。.
ねじ切り加工方法：比較と選択
コア・テクニカル・セクション-海外の工具ユーザーのために、ステップ・バイ・ステップの操作で方法を比較。.
チップ成形法（高精度）:
- 旋盤加工：手動旋盤またはG76サイクルによるCNC（パラメータ：Xエンド、Zスタート、Pピッチ、Q最小送り、Rリリーフ）。ステップ1.2.マルチパス深さ減少（最初のap=0.3P、最後のap=0.05P）、3.高圧クーラント。プロトタイプに最適：例：AISI 1045鋼3/4-16UN、Vc=500-700 ft/min、f=P=0.0625 in/rev。.
- フライス加工：CNCスレッドミル（多歯またはシングルポイント）、大径（>2″）またはマルチスタートに優れています。マクロG02/G03ヘリカル補間。.
- タッピング：リジッド（シンクロナイズドスピンドル）またはヘリカルミリングタップ。ペックサイクルでの破損を避ける。.
チップレス成形（効率的、表面硬化）:
- 圧延：平ダイス（大量）または円筒ホイール（精密）。原理塑性変形により圧縮応力を発生させ、疲労寿命を3～10倍に高める。データデータ：AISI 1045圧延Ra=8μin、硬度+20%.ステップ：1.2.10～20トンの力を加える。3.速度150～250フィート/分。.
- 押出成形：アルミニウムは冷間、チタンは熱間（1100°F）。.
研削と精密:ねじ研削盤（ドレス砥石）、熱処理後のIT5精度用。.
素材別戦略:
- ステンレス製：低Vc=300フィート/分、TiCNコーティング工具でカジリを防止。.
- チタン: 高圧クーラント >700 psi、低速f=0.004 in/rev。.
- 超合金： CBNインサート, ドライまたはMQL切削。.
方法選択 決定木 (フローチャート形式）：
- 体積 >10,000 & 良好な延性 → 圧延 (50% コスト削減)。.
- 公差 IT4 & 硬度 >45HRC → 研削。.
- 油田の大口径：CNCターン＋ロールショルダー＋リン酸塩コーティング。.
比較：旋盤加工は汎用性があるが速度が低い。.
主な収穫:ボリュームを求めるならチップレスがいい。.
設備、工具、備品内訳
適切なセットアップがグローバル・サプライヤーの効率を高める 30%.
- 主要設備:DMG Mori CTXターンミルハイブリッド（多軸）、Mazak Integrex（ねじ切り専門）、Haas VF CNC、Gleason P90ローラー（油田）、Reishauer RZグラインダー（精密トランスミッション）。.
- ツーリングシステム: インデックス可能 インサート（Sandvik CoroThread 266、形状：すくい角5°、クリアランス7°）；超硬ソリッドタップ（Kennametal）；転造ホイール（Cole Carbide、SKD11材質、部品寿命100k）。.
- 備品:コレットチャック（変形防止）、振動減衰ツールホルダー（90%リダクション）、フローティングタップホルダー（軸方向誤差補正）。.
- プログラミングのヒント:Fanuc G76 (code: G76 P021060 Q0.002 R0.001; G76 X0.709 Z-2. P0625 Q012 F0.0625); 変数 #100=pitch のスレッドミルマクロ。.
ヒント：工具寿命 L = (C/Vc)^n * 60/T、C=定数、n=指数。.
主な収穫:機器とツールをマッチさせる。マクロはプログラミングを簡素化する。.
プロセスパラメータの最適化とスマート制御
パラメーターは、20%のスクラップを切断するためのサクセス・オプティマイズを定義する。.
拡張パラメータ表 (素材別）：
| 素材 | 方法 | Vc（フィート/分） | f (in/rev) | ap | 冷却戦略 |
|---|---|---|---|---|---|
| 炭素鋼1045 | ターニング | 500-720 | P | 減少 0.012-0.002 | 高圧内部 >400 psi |
| ステンレス304 | ローリング | – | – | 力 10トン | MQL 最小限の潤滑 |
| チタン Ti-6Al-4V | ミーリング | 130-200 | 0.004 | 0.2P | 高圧力＋振動減衰 |
最適化のステップ1.ベースライン試験、2.タグチ直交配列、3.シミュレーション（変形予測のためのDeformなど）。.
スマート制御：振動センサー（しきい値<200μin/s、自動低減f）、熱補正（レーザー温度、Z軸調整）、AI適応（データからVc自動+10%）。.
例：1045回転、ベースラインVc=590、最適化720、スループット+22%。.
主な収穫:表から始め、実験によって改良する。.
一般的な欠陥：分析、原因、修正
診断のような欠陥のトラブルシューティング-迅速な解決のためにツリーを使用します。.
不具合チャートの拡張＋修正:
| 欠陥 | 原因分析 | 予防 | 治療法 |
|---|---|---|---|
| 不完全なプロフィール/バリ | オーバーサイズのツールノーズまたは面取りなし | プリターン面取り C=0.5P | 手動バリ取り＋仕上げ回転 |
| ピッチ累積誤差 | 主軸エンコーダ異常または Q パラメータ不一致 | グレーティングスケールの校正、G76ファーストパスの位置合わせ | 再プログラム＋オフセット測定 |
| 有効直径 オーバーサイズ/オーバリティ | 工具の高さオフまたは振動 | レーザーアライメント＋ダンパーホルダー | グラインド修正 |
| 油田ギャリング／スクラッチ | 潤滑不良、過剰トルク | スレッドコンパウンド、ショルダーRa<63 μin | リン酸塩＋クリーン |
| トランスミッションの過度のバックラッシュ | ロール圧不足 | 15トンに校正 | ペア調整または交換 |
オイル固有：肩のトルクが不均一（原因：びびり、修正：仕上げの回転が遅い）。.
診断ツリー症状→根本原因→テスト（ゲージチェック）→解決策。.
主な収穫80%はパラメータ・モニターからお早めに。.
品質検査、合格基準、計測ツール
検査は、グローバル輸出のコンプライアンスを保証する。.
一般工具:プラグ/リングゲージ（ゴー/ノーゴー）、プロファイルプロジェクター（50倍の角度拡大）、CMM（フルパラメータスキャン、精度0.00004″）。.
石油・ガス特有:API 5Bゲージ（マスター／作業、テーパー／高さ）、トルクターン・ベンチ（現場シミュレーション、6000-9000 ft-lb）、ISO 13679ガスシール試験（圧力サイクル）。.
非破壊:磁性粒子（表面クラック）; 超音波（内部）; 蛍光浸透剤（シール）。.
SPCの統合:統計的工程管理、安定性のためにCpK>1.33。有効径分布をExcelで追跡。.
ステップ1.10%サンプリング、2.データログ、3.分散分析。.
主な収穫:ツール＋SPC＝＞99%の歩留まり。.
産業への応用：ケーススタディと費用対効果分析
海外市場における実例。.
石油・ガス事件:K&B Industries社（米国）がHalliburton/BP社向けにプレミアムコネクションをネジ切り。工程：CNCターン＋ロールショルダー＋加工。結果100ライセンス以上のネジ山、トルク/耐圧性の向上、サイクルタイムの短縮30%、コストの削減18%（工具の節約10%）：コスト内訳：材料40%、加工30%、検査10%、スクラップ20%。.
機械加工業:CNC用ACMEリードスクリュー。転造＋IT5まで研削。寿命は80k～250kサイクル、数量コストは-45%（転造と旋削の比較）。.
自動車用ファスナー:圧延3/8-16UNボルトライン。5M/年、疲労+60%、スクラップ<0.3%。ROI：1.5年。.
グローバル分析：スクラップ＜2%で15%の節約、自動化で20%の労力削減。.
主な収穫:事例では、最適化によりROIは2年未満。.
動向と将来展望
スレッディングは、スマートで持続可能なグローバルプラクティスへと進化する。.
スマート・マニュファクチャリング:AIアダプティブパラメータ（振動ベースのVcチューニング）、デジタルツイン（50%欠陥予測）、5Gリアルタイム検査。.
グリーンプロセス:MQL/ドライ圧延（80%、流体少なめ）、レーザー支援旋削（チタンVc +50%）、添加剤+後圧延（カスタムマイクロ、コスト-40%）。.
世界の供給動向:海外市場では超硬工具が好まれている（CAGR 7.2%）。.
結論:スレッディングは精密製造を支える-このガイドを活用してグローバルオペレーションを強化しよう！Q&Aフォローアップや無料のプロセスカードExcelテンプレート（最後にダウンロード）のために、コメントで課題を共有してください。.
スレッディング・プロセス・カードExcelテンプレート:材料、パラメータ、欠陥の入力、自動レポート。.
よくあるご質問
参考文献（拡大）
[1] ISO 965-1:2013 メートルねじ-公差。. 国際標準化機構.
[2] API仕様5B, 第16版、2017年米国石油協会.
[3] ISO 13679：2019 石油・天然ガス-接続試験。ISO.
[4] ASME B1.1-2019 統一インチねじ山。. アメリカ機械学会.
[5] 田口G. 品質工学入門.アジア生産性機構, 1986.
