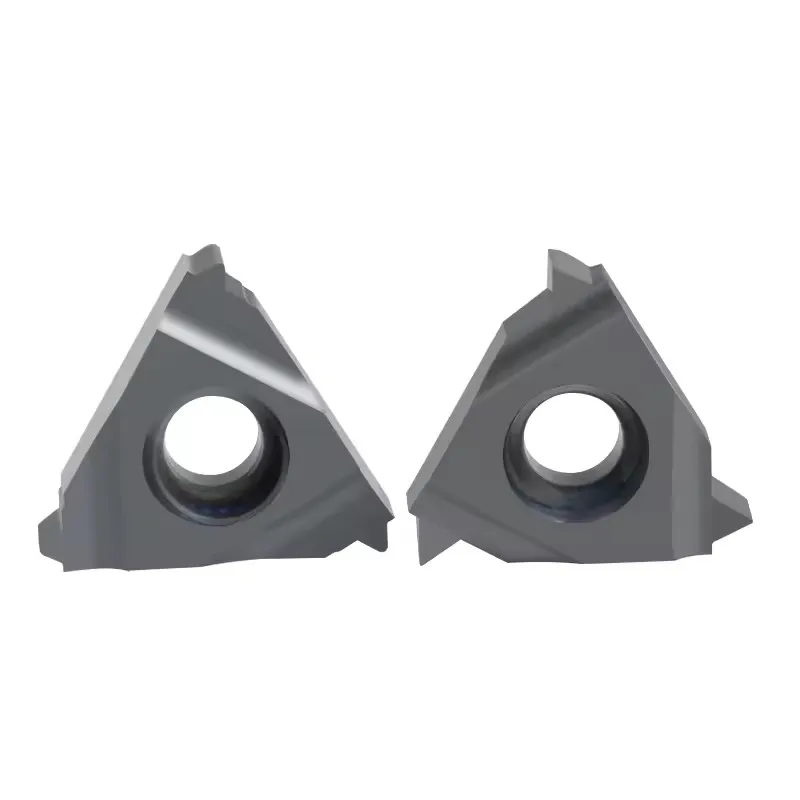

Inserts filetés à profil unifié UN – Séries 11 / 16 / 22 / 27
Idéal pour : aérospatiale, automobile, pétrole et gaz, fixations American Standard.
- Norme produit : inserts filetés à profil complet unifiés UN (UN, UNC, UNF, UNEF).
- Taille de précision : coupe la crête du filetage pour garantir que le diamètre majeur/mineur réponde aux normes américaines strictes (60°).
- Large gamme de TPI : couverture complète allant de 32 TPI fin à 4 TPI grossier.
- Solution populaire : inserts filetés 16er haute performance (3/8″ I.C.) disponibles pour les plages de pas les plus courantes (32-8 TPI).
- Usinage polyvalent : inserts de filetage haut de gamme pour applications de tournage, disponibles en modèles à filetage à droite et à gauche.
- Matériau : inserts de filetage en carbure durables conçus pour l'usinage de l'acier, de l'acier inoxydable et des alliages.
Contactez notre équipe de vente pour découvrir toutes les options de tarification.
Présentation du produit

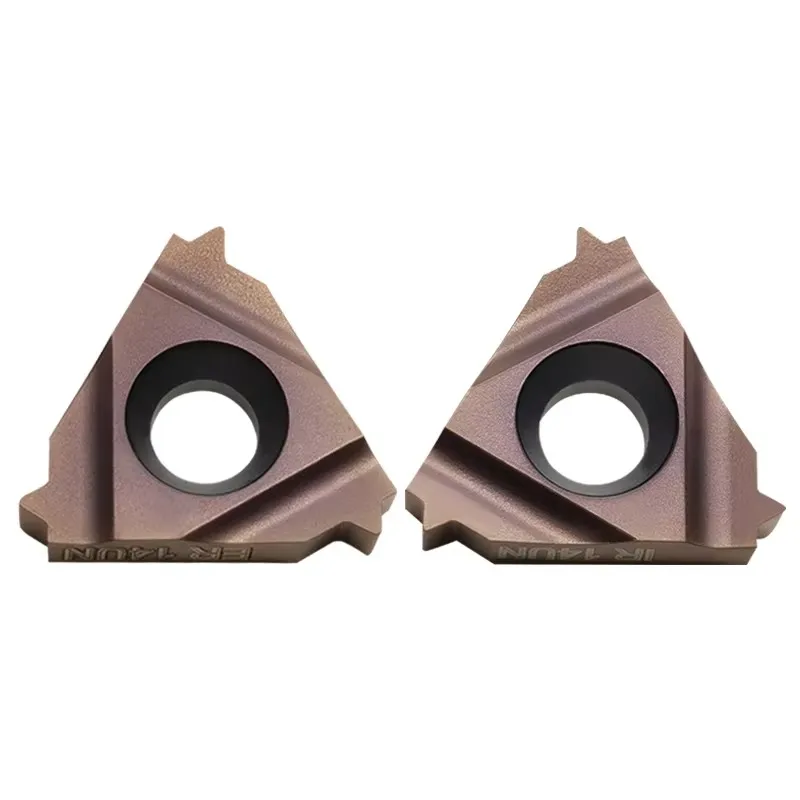

Obtenez des filetages parfaits grâce à nos plaquettes de filetage à profil complet UN Unified. Conçus pour le marché américain, ces inserts produisent des filetages précis à 60° conformes aux normes UN, UNC, UNF et UNEF..
Dotées d'une géométrie “ Full Profile ”, ces plaquettes de filetage en carbure coupent simultanément la rainure et la crête (Topping) du filetage. Cela garantit un filetage concentrique, sans bavures et parfaitement dimensionné, ce qui en fait le choix idéal pour les plaquettes de filetage de haute précision destinées aux opérations de tournage.
Caractéristiques et avantages principaux
- La norme industrielle : Notre Inserts filetés 16er sont la solution idéale pour l'usinage général, couvrant la grande majorité des pas UNC/UNF standard de 32 TPI à 8 TPI..
- Capacité de charge élevée : Pour les filetages plus grossiers (7 TPI à 4 TPI), nous proposons des tailles I.C. plus grandes (22ER/IR et 27ER/IR) afin de maintenir la rigidité et la durée de vie de l'outil..
- Contrôle directionnel complet : Nous fournissons une gamme complète d'outils standard pour droitiers ainsi que insert fileté à gauche Options (EL/IL) pour les virages en marche arrière ou les besoins de configuration spécifiques.
- Prêt pour le micro-alésage : Inserts internes disponibles dans des tailles aussi petites que 1/4 po I.C. (11IR) pour le filetage de petits diamètres
Insert à filetage externe à profil complet unifié de l'ONU

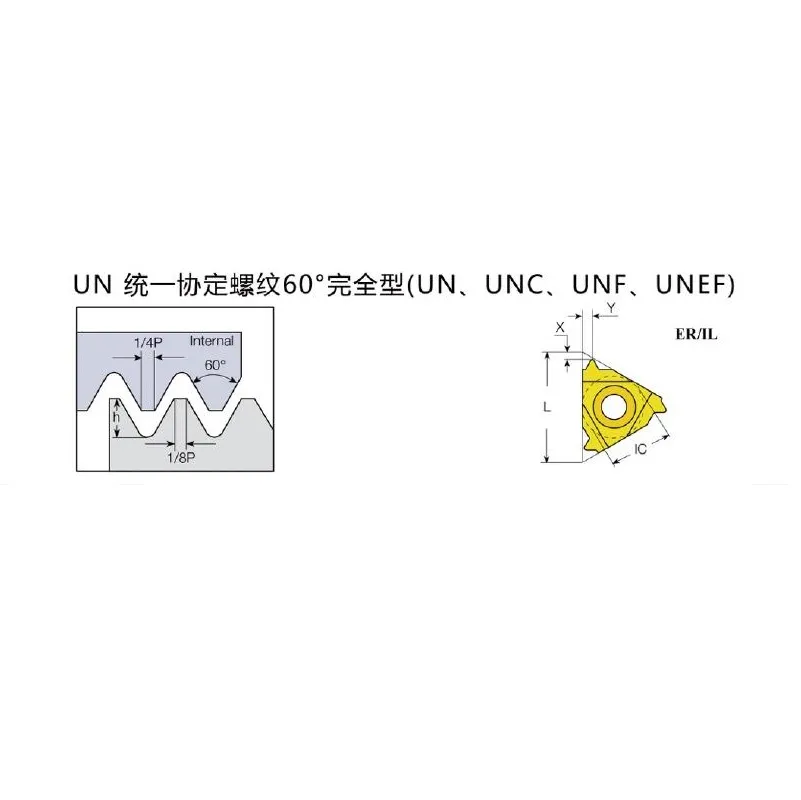

| I.C. | Pas (TPI) | Droite | Gauche | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 32 | 16ER32UN | 16EL32UN | 16 | 0.8 | 0.8 |
| 3/8″ | 28 | 16ER28UN | 16EL28UN | 16 | 0.8 | 0.8 |
| 3/8″ | 24 | 16ER24UN | 16EL24UN | 16 | 0.8 | 0.8 |
| 3/8″ | 20 | 16ER20UN | 16EL20UN | 16 | 0.8 | 0.8 |
| 3/8″ | 18 | 16ER18UN | 16EL18UN | 16 | 0.8 | 0.8 |
| 3/8″ | 16 | 16ER16UN | 16EL16UN | 16 | 0.8 | 0.8 |
| 3/8″ | 14 | 16ER14UN | 16EL14UN | 16 | 1.2 | 1.5 |
| 3/8″ | 13 | 16ER13UN | 16EL13UN | 16 | 1 | 1.3 |
| 3/8″ | 12 | 16ER12UN | 16EL12UN | 16 | 1.2 | 1.5 |
| 3/8″ | 11 | 16ER11UN | 16EL11UN | 16 | 1.2 | 1.5 |
| 3/8″ | 10 | 16ER10UN | 16EL10UN | 16 | 1.2 | 1.5 |
| 3/8″ | 9 | 16ER9UN | 16EL9UN | 16 | 1.2 | 1.5 |
| 3/8″ | 8 | 16ER8UN | 16EL8UN | 16 | 1.2 | 1.5 |
| 1/2″ | 7 | 22ER7UN | 22EL7UN | 22 | 2 | 2.5 |
| 1/2″ | 6 | 22ER6UN | 22EL6UN | 22 | 2.2 | 2.5 |
| 1/2″ | 5 | 22ER5UN | 22EL5UN | 22 | 1.8 | 2.5 |
| 5/8″ | 4.5 | 27ER4.5UN | 27EL4.5UN | 27 | 2.2 | 3.2 |
| 5/8″ | 4 | 27ER4UN | 27EL4UN | 27 | 2.2 | 3.2 |
Insert à filetage interne profilé unifié de l'ONU
| I.C. | Pas (TPI) | Droite | Gauche | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 32 | 11IR32UN | 11IL32UN | 11 | 0.8 | 0.8 |
| 1/4″ | 28 | 11IR28UN | 11IL28UN | 11 | 0.8 | 0.8 |
| 1/4″ | 24 | 11IR24UN | 11IL24UN | 11 | 0.8 | 0.8 |
| 1/4″ | 20 | 11IR20UN | 11IL20UN | 11 | 0.8 | 0.8 |
| 1/4″ | 18 | 11IR18UN | 11IL18UN | 11 | 0.8 | 0.8 |
| 1/4″ | 16 | 11IR16UN | 11IL16UN | 11 | 0.8 | 0.8 |
| 1/4″ | 14 | 11IR14UN | 11IL14UN | 11 | 0.8 | 0.8 |
| 3/8″ | 32 | 16IR32UN | 16IL32UN | 16 | 0.8 | 0.8 |
| 3/8″ | 28 | 16IR28UN | 16IL28UN | 16 | 0.8 | 0.8 |
| 3/8″ | 24 | 16IR24UN | 16IL24UN | 16 | 0.8 | 0.8 |
| 3/8″ | 20 | 16IR20UN | 16IL20UN | 16 | 0.8 | 0.8 |
| 3/8″ | 18 | 16IR18UN | 16IL18UN | 16 | 0.8 | 0.8 |
| 3/8″ | 16 | 16IR16UN | 16IL16UN | 16 | 0.8 | 0.8 |
| 3/8″ | 14 | 16IR14UN | 16IL14UN | 16 | 1.2 | 1.5 |
| 3/8″ | 13 | 16IR13UN | 16IL13UN | 16 | 1 | 1.5 |
| 3/8″ | 12 | 16IR12UN | 16IL12UN | 16 | 1.2 | 1.3 |
| 3/8″ | 11 | 16IR11UN | 16IL11UN | 16 | 1.2 | 1.5 |
| 3/8″ | 10 | 16IR10UN | 16IL10UN | 16 | 1.2 | 1.5 |
| 3/8″ | 9 | 16IR9UN | 16IL9UN | 16 | 1.2 | 1.5 |
| 3/8″ | 8 | 16IR8UN | 16IL8UN | 16 | 1.2 | 1.5 |
| 1/2″ | 7 | 22IR7UN | 22IL7UN | 22 | 2 | 2.5 |
| 1/2″ | 6 | 22IR6UN | 22IL6UN | 22 | 2.2 | 2.5 |
| 1/2″ | 5 | 22IR5UN | 22IL5UN | 22 | 1.8 | 2.5 |
| 5/8″ | 4.5 | 27IR4.5UN | 27IL4.5UN | 27 | 2.2 | 3.2 |
| 5/8″ | 4 | 27IR4UN | 27IL4UN | 27 | 2.2 | 3.2 |
(Remarque : les modèles pour gauchers, tels que 16EL ou 16IL, sont disponibles pour tous les pas correspondants indiqués ci-dessus).
Conseils d'usinage
- Surépaisseur : étant donné que ces plaquettes de filetage à pose à plat dépassent la crête du filet, laissez environ 0,03 à 0,07 mm de surépaisseur sur le diamètre de la pièce. La plaquette la finira à la tolérance exacte.
- Porte-outil : Compatible avec les porte-inserts filetés ISO standard. Assurez-vous que l'angle de la cale (enclume) correspond à l'angle d'hélice du filetage pour une durée de vie optimale de l'outil.
- Sélection : pour les pas supérieurs à 8 TPI, veillez à sélectionner les inserts de filetage en carbure plus grands, de 22 mm ou 27 mm, afin de résister aux forces de coupe plus élevées.
