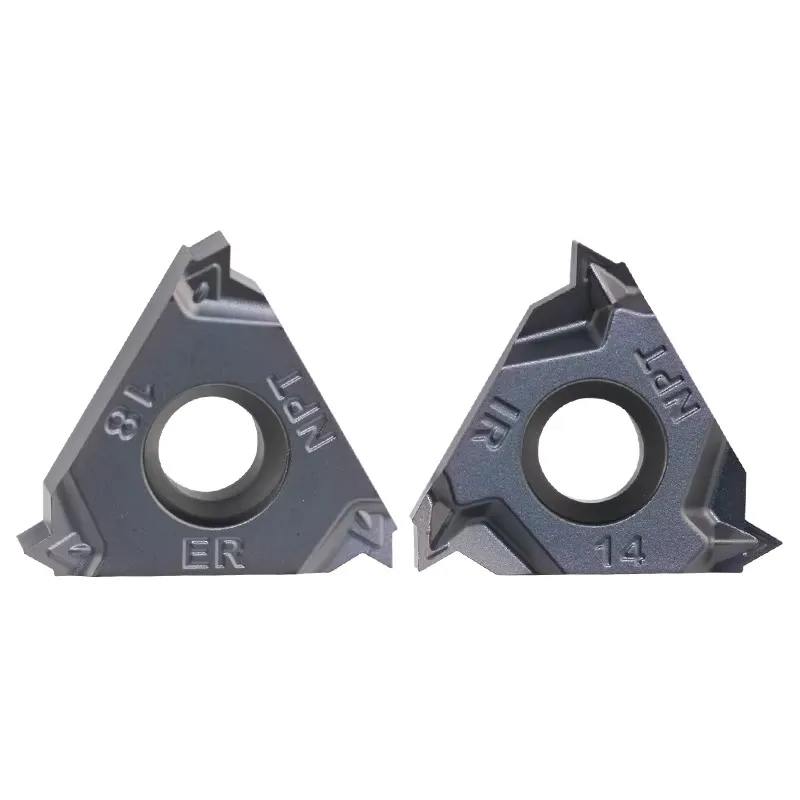

Вставки для нарезания конической резьбы NPT American National Pipe – серия 16ER / 16IR
Идеально подходит для: трубопроводов высокого давления, нефтегазовой промышленности, сантехники, гидравлических уплотнений.
- Стандарт продукта: NPT (National Pipe Taper) Американский стандарт Полный профиль вставки для нарезания резьбы.
- Герметичная геометрия: Разработан с профилем 60° и конусностью 1:16 (1°47′) для создания надежных, герметичных механических уплотнений.
- Полная форма резьбы: Полный профиль карбидные резьбонарезные пластины обработать вершину для получения идеально концентрической поверхности без заусенцев.
- Доступность ядра: Универсальный Резьбовая вставка 16er (3/8″ I.C.) охватывает все стандартные шаги от 27 TPI на 8 TPI.
- Универсальность: Премиум резьбонарезные вставки для токарных станков приложения, имеющиеся в наличии в правой руке (ER/IR) и левосторонняя резьбовая вставка (EL/IL) конфигурации.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Изготавливайте трубные резьбы, соответствующие промышленным стандартам, с помощью наших резьбонарезных вставок NPT Full Profile. Эти вставки, разработанные для американского рынка, обеспечивают специфическую форму конической резьбы 60°, необходимую для соединений NPT (National Pipe Taper), используемых в транспортировке жидкостей и газов.6.
Благодаря конструкции “Full Profile” эти твердосплавные резьбонарезные пластины вырезают резьбовую канавку, конус 1:16 и верхнюю часть гребня за одну операцию. Это обеспечивает строгое соблюдение стандартов ANSI/ASME, гарантируя правильное уплотнение труб и фитингов под давлением.
Основные характеристики и преимущества
- Соответствие стандартам: Точно отшлифован для поддержания критически важных характеристик 1°47′ угол конусности, необходимый для создания клинового эффекта, который герметизирует соединение.
- Стандарт 16ER: Наш Резьбовые вставки 16er являются универсальным решением для нарезания резьбы на трубах, охватывая наиболее распространенный диапазон (размеры труб от 1/8″ до 2″) с помощью одной вставки.
- Оптимизированная производительность: Прочные марки твердого сплава устойчивы к нагреву, возникающему при непрерывной резке конической резьбы в стали и нержавеющей стали.
- Варианты направления: Для поддержки различных производственных конфигураций мы предлагаем стандартные модели с правым расположением и специальные левосторонняя резьбовая вставка модели (например, 16EL 11,5 NPT).

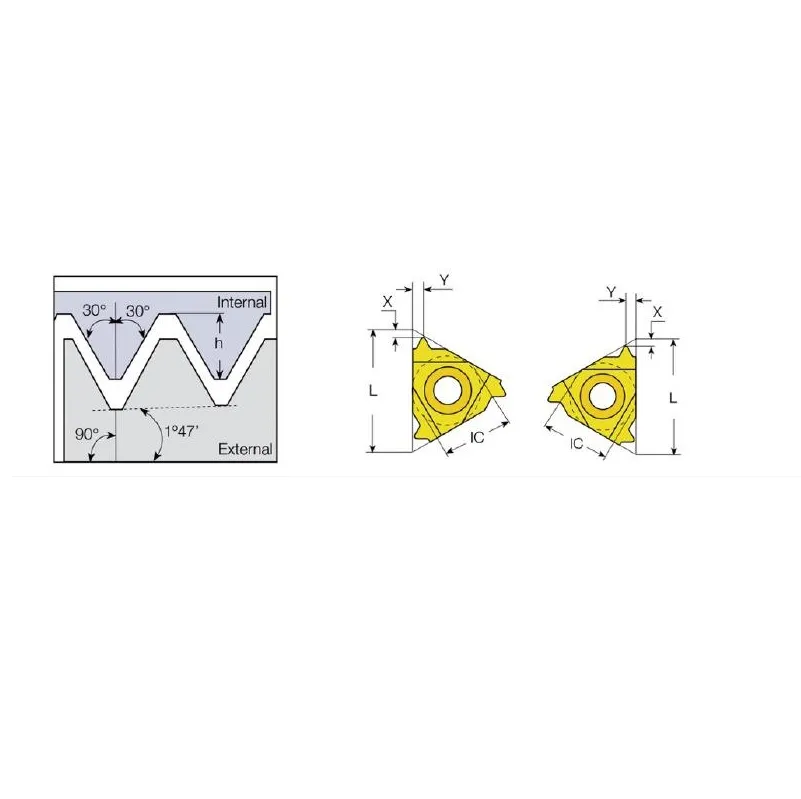

Вставки с наружной резьбой NPT Технические характеристики
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 27 | 16ER27NPT | 16EL27NPT | 16 | 0.8 | 0.7 |
| 3/8″ | 18 | 16ER18NPT | 16EL18NPT | 16 | 0.8 | 0.7 |
| 3/8″ | 14 | 16ER14NPT | 16EL14NPT | 16 | 1.5 | 1.1 |
| 3/8″ | 11.5 | 16ER11.5NPT | 16EL11.5NPT | 16 | 1.5 | 1.1 |
| 3/8″ | 8 | 16ER8NPT | 16EL8NPT | 16 | 1.5 | 1.1 |
Вставки с внутренней резьбой NPT Технические характеристики
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 27 | 16IR27NPT | 16IL27NPT | 16 | 0.8 | 0.7 |
| 3/8″ | 18 | 16IR18NPT | 16IL18NPT | 16 | 0.8 | 0.7 |
| 3/8″ | 14 | 16IR14NPT | 16IL14NPT | 16 | 1.5 | 1.1 |
| 3/8″ | 11.5 | 16IR11,5NPT | 16IL11.5NPT | 16 | 1.5 | 1.1 |
| 3/8″ | 8 | 16IR8NPT | 16IL8NPT | 16 | 1.5 | 1.1 |
