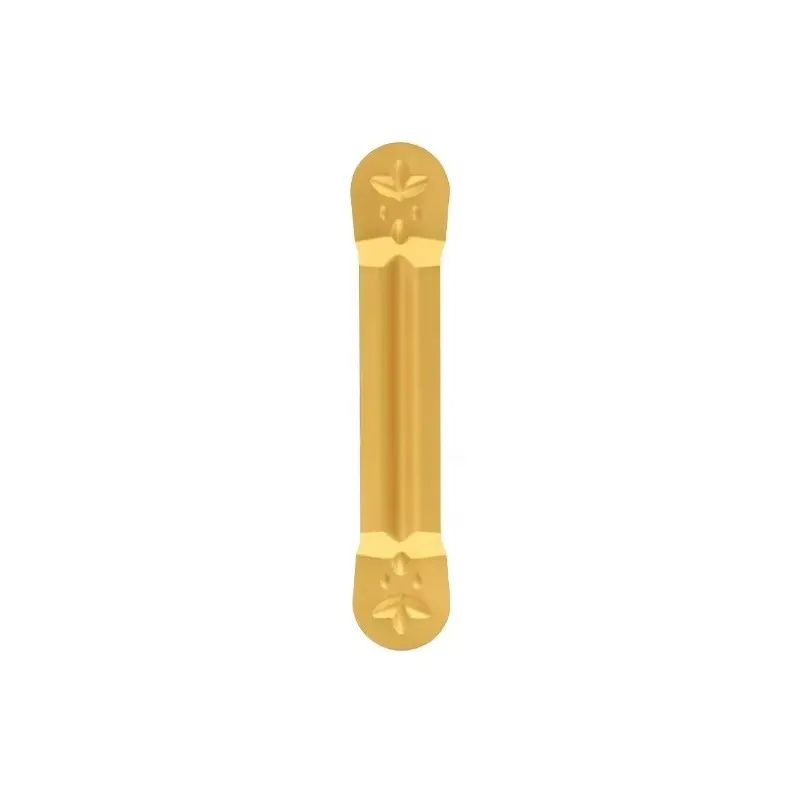

Вставки для профилирования и рифления MRMN с полным радиусом
Добивайтесь превосходной обработки поверхности и точного контурного резания с помощью наших твердосплавных пластин серии MRMN. Эти пластины с полнорадиусной геометрией и двусторонней конструкцией разработаны для многонаправленного профилирования и радиального пазования стали, нержавеющей стали и чугуна. Полностью совместимы со стандартными держателями MGMN/MGEHR для максимальной универсальности.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Серия MRMN представляет собой отраслевой стандарт для высокоточного профилирования и радиального пазования. В отличие от пластин для плоского пазования, MRMN имеет идеально круглую режущую кромку (полный радиус), что делает ее идеальным инструментом для копировальной обработки, подрезания и обработки сложных геометрических форм без концентраторов напряжений.
Основные характеристики и преимущества:
-
Конструкция с полным радиусом: Круглый наконечник позволяет выполнять многонаправленную резку (боковое поворачивание и погружение), создавая плавные переходы между стенками паза и полом.
-
Двойная экономика: Каждая вставка имеет две рабочие режущие кромки, что позволяет вдвое сократить затраты на инструмент по сравнению с односторонними профилирующими инструментами.
-
Универсальная совместимость: Разработаны для использования со стандартными держателями для пазов MGEHR/L. Нет необходимости инвестировать в специализированные системы инструментов — просто замените вашу пластину MGMN на пластину MRMN.
-
Высокое качество поверхности: Круглая геометрия действует как скребок при легких проходах, обеспечивая зеркальную поверхность заготовки.
-
Универсальное применение: Идеально подходит для обработки канавок под уплотнительные кольца, обработки шаровых концов, обработки канавок для снятия напряжений и общего копировального точения.
Доступные оценки:
-
Класс стали (P): Оптимизированное PVD-покрытие для высокой износостойкости углеродистых и легированных сталей.
-
Класс для нержавеющей стали (M): Предотвращает образование натеков (BUE) на липких материалах, таких как нержавеющая сталь 304/316.
-
Класс алюминия (N): Непокрытая, полированная поверхность для обработки цветных металлов.
Таблица технических характеристик MRMN
| Картинка | Тип | L (мм) | Ш (мм) | S (мм) | RE (мм) | Приложение | Оценка за выбор |
|---|---|---|---|---|---|---|---|
 | MRMN200-M | 16 | 2 | 3.5 | 1.0* | Профилирование (полный радиус) | D9050, D3020 |
| MRMN300-M | 21 | 3 | 4.8 | 1.5 | |||
| MRMN400-M | 21 | 4 | 4.8 | 2 | |||
| MRMN500-M | 26 | 5 | 5.8 | 2.5 | |||
| MRMN600-M | 26 | 6 | 5.9 | 3 |
*Все вставки подходят к стандартным моделям MGEHR/L, MGEHRL-L, MGEVRL ,MGAHR, MGHHR, MGFVR держатели.
-
D9050 (универсальный): Прочный сорт PVD для стали и нержавеющей стали.
-
D3020 (сталь): Толстый слой CVD для максимальной износостойкости при непрерывной резке стали.
