Вставки для резьбы обсадных труб API Buttress (BUT) – серии 16ER / 22ER
Идеально подходит для: обсадных труб для нефтяных и газовых скважин, бурения глубоких скважин, соединений с высокой осевой нагрузкой.
- Стандарт на продукцию: Вставки для резьбового соединения обсадных труб API Buttress (BUT) (API Spec 5B).
- Высокопроизводительный профиль: Особенности асимметричной конструкции 3° нагрузочный фронт / 10° стабилизирующий фронт предназначенный для поддержки огромного веса обсадной колонны.
- Стандарт высоты: Посвящено стандарту 5 TPI шаг обсадной колонны, используемый для труб различного диаметра.
- Варианты конусности: Точная шлифовка для обоих 0,75 IPF (3/4 дюйма на фут) и 1,0 IPF Требования к конусности (1 дюйм на фут).
- Универсальность размера: В наличии в популярном Резьбовая вставка 16er (3/8″ I.C.) и сверхпрочный формат размера 22 (1/2″ I.C.).
-
Гибкость обработки: Премиум резьбонарезные вставки для токарных станков приложения, доступные в Right-Hand и левосторонняя резьбовая вставка конфигурации.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Обеспечьте структурную целостность ваших труб для нефтяной промышленности (OCTG) с помощью наших резьбовых вставок API Buttress (BUT). Разработанная в соответствии со спецификацией API 5B, форма резьбы Buttress использует плоский фланг нагрузки 3° и фланг 10°, чтобы обеспечить исключительную прочность на разрыв и герметичность обсадных труб в глубоких скважинах.
Эти твердосплавные резьбонарезные пластины предназначены для нарезания резьбы с шагом 5 TPI на конических трубах. Мы предлагаем решения как для стандартного конуса (0,75 дюйма на фут), так и для крутого конуса (1,0 дюйма на фут), используемого на обсадных трубах большего диаметра, что обеспечивает точное зацепление и герметичность уплотнения.
Основные характеристики и преимущества
- Высокая прочность на разрыв: почти вертикальный боковой угол 3° передает большие осевые нагрузки, что делает его превосходным по сравнению с круглыми резьбами API для тяжелых обсадных колонн.
- Стандарт 16ER: Наш Резьбовые вставки 16er (16ER 5 BUT) подходит для стандартных размеров корпуса (от 4-1/2″ до 13-3/8″), подходит для стандартных держателей инструмента ISO.
- Высокая прочность: Для больших размеров корпуса (от 16 до 20 дюймов) или повышенной стабильности мы предлагаем прочную 22ER (Размер 22) серия.
-
Оптимизированный класс: Прочные карбидные подложки, рассчитанные на высокие температуры и абразивное изнашивание при обработке высококачественных сталей для обсадных труб (J55, N80, P110).

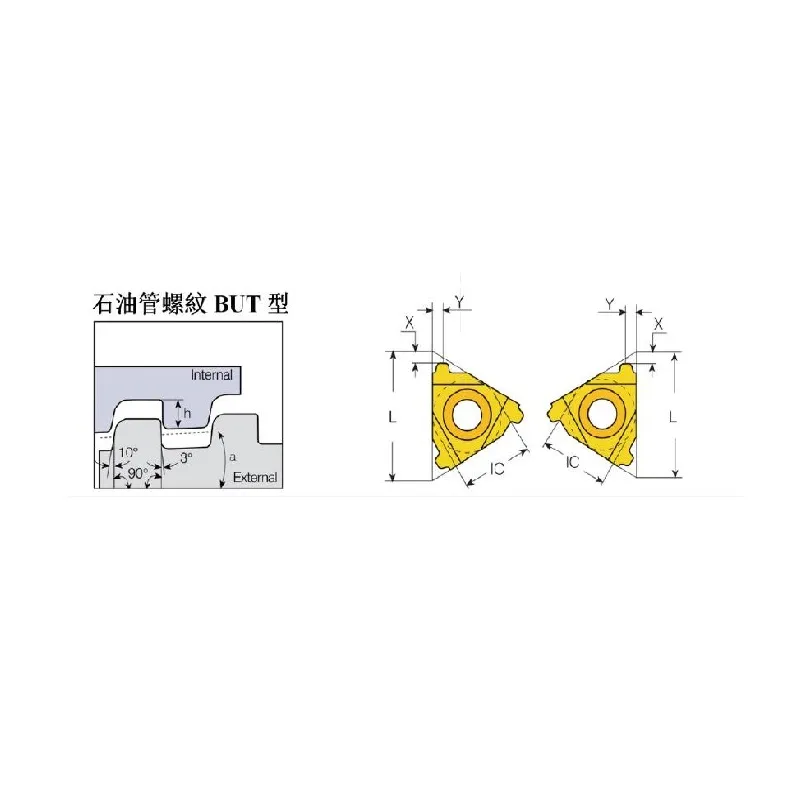

Вставки для резьбы обсадных труб API Buttress (BUT) Технические характеристики
| TPI | L | I.C. | Конический | Внешняя модель | Внутренняя модель | X | Y | Размер соединения |
|---|---|---|---|---|---|---|---|---|
| 5 | 22 | 5/8″ | 0.75 | 22ER5BUT0,75 | 22IR5BUT0,75 | 2.2 | 2.4 | 4 1/2″ ~ 13 3/8″ |
| 5 | 22 | 5/8″ | 1 | 22ER5BUT1.0 | 22IR5BUT1.0 | 2.3 | 2.4 | 16″ ~ 20″ |
| TPI | L | I.C. | Конический | Внешняя модель | Внутренняя модель | X | Y | Размер соединения |
|---|---|---|---|---|---|---|---|---|
| 5 | 16.5 | 3/8″ | 0.75 | 16ER5BUT0,75 | 16IR5BUT0,75 | 1.3 | 1.5 | 4 1/2″ ~ 13 3/8″ |
| 5 | 16.5 | 3/8″ | 1 | 16ER5BUT1.0 | 16IR5BUT1.0 | 1.3 | 1.5 | 16″ ~ 20″ |
*(Примечание: В каталоге Source 554 перечислены модели 22ER. Проверьте конкретные требования к размеру крепления держателя.
Рекомендации по обработке
- Критичность конусности: Резьба API Buttress использует конусность для обеспечения герметичности. Убедитесь, что ваша машина запрограммирована на 0,75 IPF ($1:16$) или 1,0 IPF ($1:12$) в соответствии с размером вставки и трубы12.
- Держатель инструмента: Используйте стандарт вставки для нарезания резьбы держатели. Вставки размера 16 подходят для стандартных держателей 3/8″ I.C.; вставки размера 22 требуют держателей 1/2″ I.C.
- Ориентация вставки: убедитесь, что 3° боковая поверхность нагрузки ориентирована в сторону центра муфты. Используйте вставку с левой резьбой при обработке вдали от патрона или для специальных переходов.
