Специальные резьбонарезные вставки Hughes H-90 – серии 22U / 27U
Идеально подходит для: тяжелых бурильных труб, инструментальных соединений, разведки нефти и газа.
- Стандарт продукта: Специальные резьбонарезные вставки Hughes H-90.
- Специализированный профиль: Разработан специально для стандарта соединения бурильных труб Hughes H-90..
- Высокая грузоподъемность: Большой формат U-Type справляется с самыми сложными задачами 3,5 TPI и 3,0 TPI грубые шаги.
- Диапазон подключения: Охватывает размеры соединений от 2-3/8″ до 8-5/8″.
- Стабильность: Большой 1/2″ (22U) и 5/8″ (27U) Размеры I.C. обеспечивают превосходную жесткость по сравнению со стандартными Резьбовые вставки 16er.
-
Универсальность: Премиум карбидные резьбонарезные пластины для токарных операций, доступны в виде внешних и внутренних профилей.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Изготавливайте надежные соединения бурильных труб с помощью наших специальных резьбовых вставок Hughes H-90. Эти инструменты, разработанные для нефтегазовой промышленности, производят запатентованную резьбу H-90, используемую на сверхпрочных бурильных трубах и соединениях инструментов..
Благодаря прочной конструкции U-образного типа, эти карбидные резьбонарезные пластины созданы для выдерживания экстремальных режущих сил при обработке грубой резьбы 3 TPI и 3,5 TPI на термообработанной легированной стали. Специальная геометрия обеспечивает соответствие профиля резьбы строгим требованиям к соединению в отношении передачи крутящего момента и герметичности.
Основные характеристики и преимущества
- Специалист по буровым трубам: Специально разработан для соединений H-90, обеспечивая надлежащую сборку и прочность соединений в условиях скважины.
- Стабильность U-типа: большой размер пластин (до 5/8″ I.C.) устраняет вибрацию при глубокой резке, что превосходит возможности стандартных пластин для нарезания резьбы 16er.
- Покрытие соединения: Специальные модели, разработанные для различных диапазонов труб, от небольших соединений 2-3/8″ до массивных соединений 8-5/8″..
- Оптимизированный класс: Прочная карбидная подложка устойчива к сколам и износу при прерывистом резании, которое часто встречается при повторной нарезке резьбы.
-
Системные опции: Наш ассортимент включает высокопроизводительные резьбонарезные пластины для токарных станков, с стандартными правыми и нестандартными левыми резьбонарезными пластинами, доступными для специальных потребностей в инструментах.

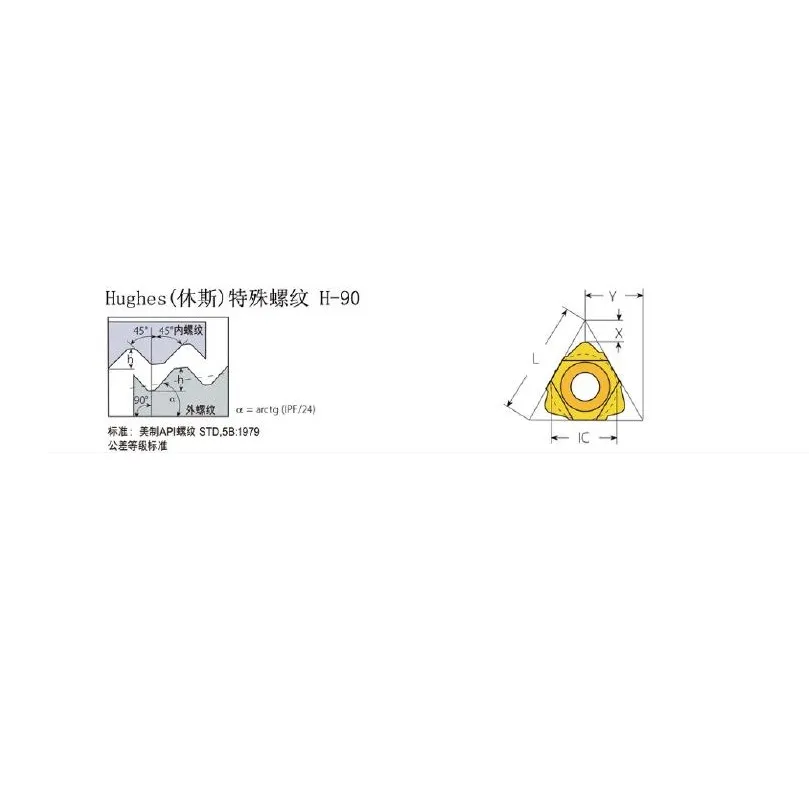

Технические характеристики специальных резьбовых вставок Hughes H-90
| Тип | I.C. | Шаг (TPI) | Модель (правая рука) | Размер приложения | L | X | Y |
|---|---|---|---|---|---|---|---|
| Внешний | 1/2″ U | 3.5 | 22UER3.5H902 | 3 1/2″ ~ 6 5/8″ | 22 | 4.2 | 11 |
| Внешний | 1/2″ U | 3.5 | 22UER3.5H903 | 7″ ~ 8 5/8″ | 22 | 4.2 | 11 |
| Внешний | 5/8″ U | 3 | 27UER3H90 | 2 3/8″ ~ 3 1/2″ | 27 | 5.5 | 13.5 |
| Внутренний | 1/2″ U | 3.5 | 22UIR3.5H902 | 3 1/2″ ~ 6 5/8″ | 22 | 4.2 | 11 |
| Внутренний | 1/2″ U | 3.5 | 22UIR3.5H903 | 7″ ~ 8 5/8″ | 22 | 4.2 | 11 |
| Внутренний | 5/8″ U | 3 | 27UIR3H90SL | 2 3/8″ ~ 3 1/2″ | 27 | 5.5 | 13.5 |
Рекомендации по обработке
- Совместимость с держателями: это резьбовые вставки U-типа. Для них требуются специальные держатели инструмента U-типа (размер кармана 22U или 27U), они не подходят для стандартных держателей для резьбовых вставок 16er.
- Выбор модели: Обратите особое внимание на конкретный диапазон размеров соединений (например, H902 против H903), поскольку детали профиля резьбы могут немного различаться для труб разного диаметра..
-
Настройка оборудования: Обработка резьбы 3 TPI на закаленных соединениях труб требует жесткого вставки для нарезания резьбы настройка и машина с достаточным крутящим моментом при низких оборотах.
