Резьбонарезные вставки ACME U-Type с полным профилем – серии 22U / 27U / 33U
Идеально подходит для: тяжелых домкратов, больших клапанов, промышленных приводов.
- Серия продуктов: Вставки для нарезания резьбы ACME U-Type для тяжелых условий эксплуатации (полный профиль).
- Мощность с грубым шагом: Разработан специально для крупных американских трапециевидных резьб диаметром от 4 TPI до очень крупного 2 TPI.
- Максимальная стабильность: Большой U-образный формат (1/2″ до 3/4″ I.C.) обеспечивает жесткость, необходимую для глубоких пропилов, которые стандартные Резьбовые вставки 16er не может справиться.
- Форма точности: Полный профиль карбидные резьбонарезные пластины обеспечить точный угол 29° и правильный диаметр гребня.
-
Универсальность: Высокая производительность резьбонарезные вставки для токарных станков держатели, доступные как в правостороннем, так и в левосторонняя резьбовая вставка конфигурации.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта

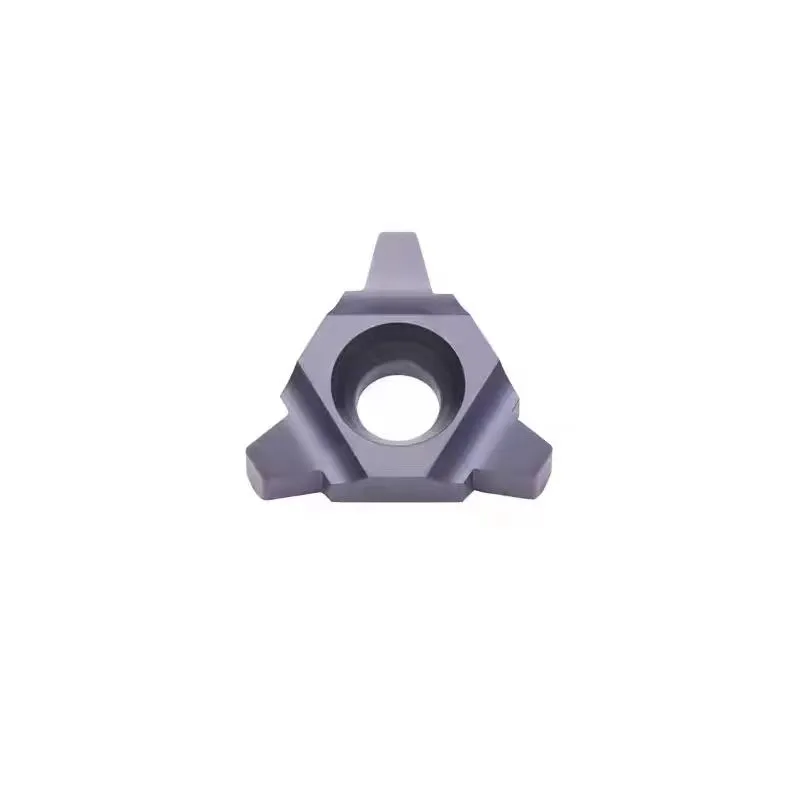

С уверенностью обрабатывайте самые крупные резьбы для передачи мощности с помощью наших резьбонарезных пластин ACME U-Type. В то время как стандартные инструменты ограничены средними шагами, эти инструменты для тяжелых условий эксплуатации карбидные резьбонарезные пластины предназначены для экстремальных нагрузок, необходимых для обработки крупной ACME-резьбы (29°).
Благодаря геометрии “Full Profile” эти вставки режут всю глубину резьбы и обрабатывают гребень за один проход. Конструкция U-Type использует вставки большего размера, чтобы обеспечить структурную целостность, необходимую для резьбы 3 TPI или 2 TPI — задачи, которые невозможны для стандартных Резьбовая вставка 16er выполнять.
Основные характеристики и преимущества
- Экстремальные возможности: Расширяет диапазон обработки до 2 TPI, что намного превышает предел 8 TPI большинства стандартных инструментов.
- Жесткая производительность: Большая опорная поверхность U-образной вставки устраняет вибрацию при интенсивной обработке.
- Сравнение: Стандартная резьбовая вставка 16er (3/8″ I.C.) не обладает достаточной массой для поддержки крупной резьбы; наши серии 27U и 33U являются специальным решением для таких больших диаметров.
- Варианты направления: Мы предлагаем комплексные решения, в том числе левосторонняя резьбовая вставка модели (например, 33U IR/L 2 ACME) для обратного точения или нарезания внутренней резьбы.
Технические характеристики ACME U-Type

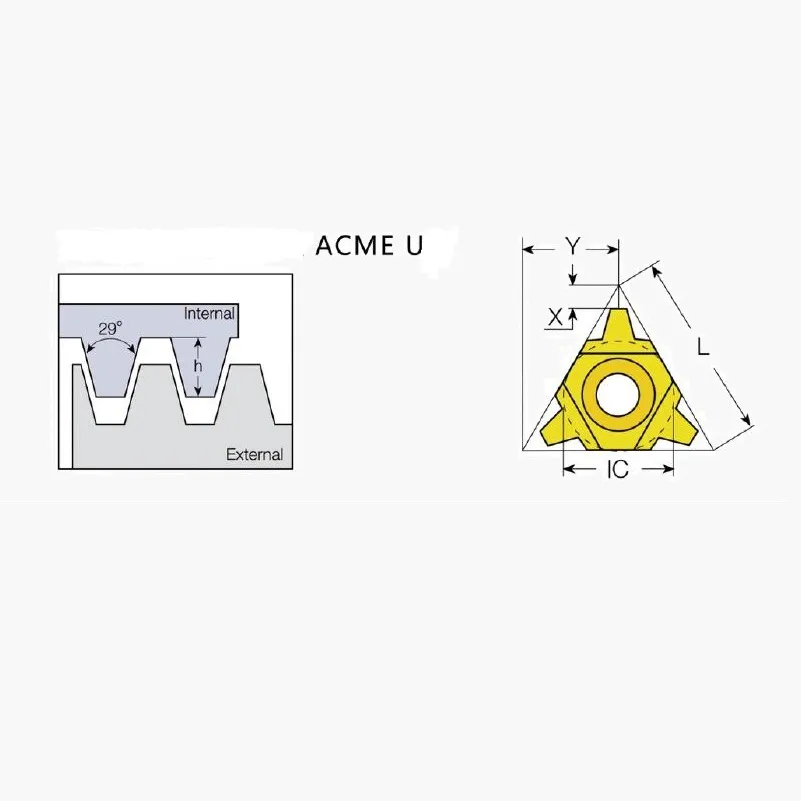

| I.C. | Шаг (мм) | Внешняя модель (R/L) | Внутренняя модель (R/L) | L | X | Y |
|---|---|---|---|---|---|---|
| 1/2″ U | 4 | 22U ER/L4ACME | 22U IR/L4ACME | 22 | 2.3 | 11 |
| 5/8″ U | 3 | 27U ER/L3ACME | 27U IR/L3ACME | 27 | 2.8 | 13.7 |
| 3/4″ U | 2 | 33U ER/L2ACME | 33U IR/L2ACME | 33 | 4.3 | 16.9 |
(Примечание: вставки U-типа подходят как для наружной, так и для внутренней резьбы).
Рекомендации по обработке
- Требования к держателю инструмента: это резьбовые вставки U-типа. Необходимо использовать совместимый держатель инструмента U-типа (размер кармана 22U, 27U или 33U). Они не подходят для стандартных держателей резьбовых вставок 16er.
- Настройка станка: При обработке резьбы с шагом 2 TPI или 3 TPI возникает огромный крутящий момент. Убедитесь, что резьбонарезные пластины для токарного станка жестко закреплены, а заготовка надежно зафиксирована.
- Боковой зазор: резьба ACME имеет крутой угол наклона. Убедитесь, что угол прокладки держателя инструмента соответствует углу наклона резьбы, чтобы предотвратить трение.
