Резьбонарезные вставки VAM Premium Connection – серии 16ER / 22ER
Идеально подходит для: Газовые скважины высокого давления, соединения труб премиум-класса, бурение в глубоких водах.
- Стандарт продукта: Резьбонарезные вставки VAM Premium Connection.
- Газонепроницаемое уплотнение: разработано для высококачественных соединений с уплотнением “металл-металл”, обеспечивающих превосходную герметичность по сравнению со стандартными круглыми резьбами API.
- Варианты шага: Специальное покрытие для профилей 8 TPI (трубы) и сверхпрочных профилей 6 TPI / 5 TPI (обсадные трубы).
- Доступность сердечника: В наличии популярные резьбовые вставки 16er (3/8″ I.C.) и прочные размеры 1/2″ (22 мм) I.C.
- Универсальность: высокопроизводительные резьбонарезные пластины для токарных станков, доступны в моделях с правой и левой резьбой.
-
Материал: Специализированные твердосплавные резьбонарезные пластины, оптимизированные для высокопрочных термообработанных сплавов, используемых в нефтяной промышленности.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Изготавливайте высоконадежные соединения премиум-класса с помощью наших резьбовых вставок типа VAM. В отличие от стандартных соединений API, в которых для герметизации используется резьбовая паста, в соединениях VAM применяется сложный профиль резьбы, обеспечивающий газонепроницаемое металл-металл уплотнение, что делает их незаменимыми в критически важных условиях высокого давления и в средах с высоким содержанием серы (H2S).
Эти твердосплавные резьбонарезные пластины имеют прецизионную заточку, что позволяет сохранить точную форму резьбы, конусность и шаг, требуемые для спецификаций VAM. Профиль предотвращает задир во время сборки, обеспечивая при этом структурную целостность соединения при экстремальном растяжении и сжатии.
Основные характеристики и преимущества
- Высочайшая производительность: разработаны для критически важных скважинных применений, где стандартные резьбы API могут выйти из строя.
- Стандарт 16ER: Наши резьбовые вставки 16ER (16ER 8 VAM) являются отраслевым стандартом для нарезания резьбы на трубах премиум-класса.
- Корпус для тяжелых условий эксплуатации: для более крупных корпусов наши вставки 22ER (размер 22) обеспечивают максимальную жесткость при шаге 6 TPI и 5 TPI.
-
Варианты направления: Мы предлагаем комплексные решения, включая стандартные инструменты для правой руки и специализированные модели вставок с левой резьбой (например, 16EL 8 VAM) для конкретных аксессуаров для струн.

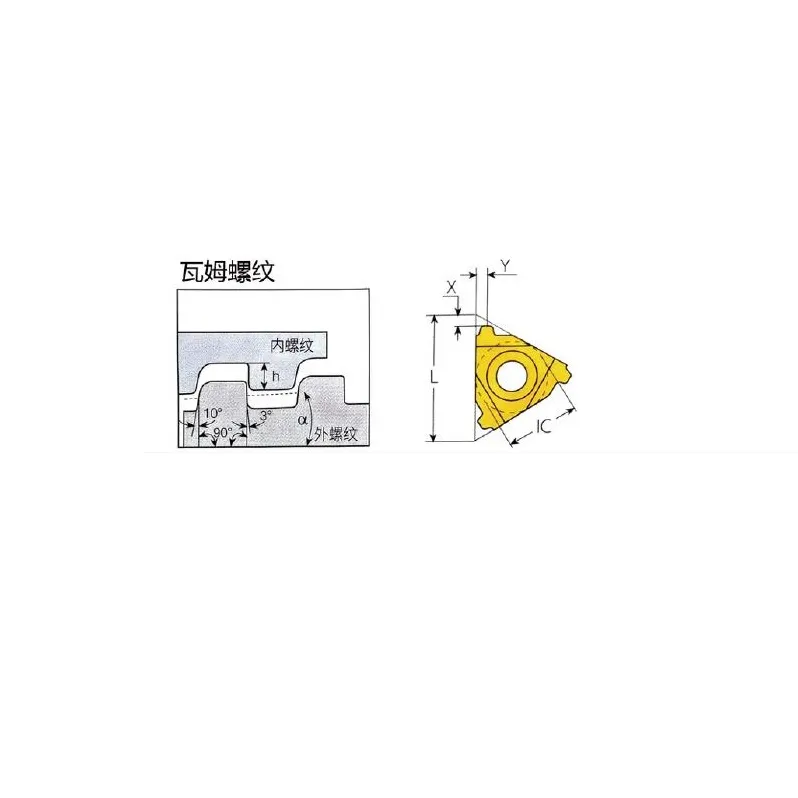

Технические характеристики резьбонарезных вставок VAM
| L | I.C. | Тональность | Конический | Внешняя модель | Внутренняя модель | X | Y |
|---|---|---|---|---|---|---|---|
| 16 | 3/8″ | 8 | 0.75 | 16ER8VAM | 16IR8VAM | 1.8 | 1.8 |
| 22 | 1/2″ | 6 | 0.75 | 22ER6VAM | 22IR6VAM | 2.3-2.5 | 2.3-2.5 |
| 22 | 1/2″ | 5 | 0.75 | 22ER5VAM | 22IR5VAM | 2.3 | 2.3-2.5 |
(Примечание: левосторонние модели 16EL/IL и 22EL/IL доступны для всех соответствующих шагов, перечисленных выше).
Рекомендации по обработке
- Точность конусности: соединения VAM требуют точной конусности 0,75 IPF ($1:16$) конус. Убедитесь, что резьбонарезные вставки для настройки токарного станка откалиброваны таким образом, чтобы точно поддерживать эту траекторию по всей длине резьбы.
- Качество поверхности: Герметичность резьбы VAM зависит от высокого качества поверхности. Убедитесь, что ваши резьбонарезные пластины работают с оптимальной скоростью и подачей, чтобы предотвратить разрыв.
-
Выбор вставки: Не смешивайте вставки VAM со стандартными вставками API RD. Хотя они выглядят одинаково, геометрия корня резьбы и боковых поверхностей отличается, что обеспечивает высокое качество уплотнения.
