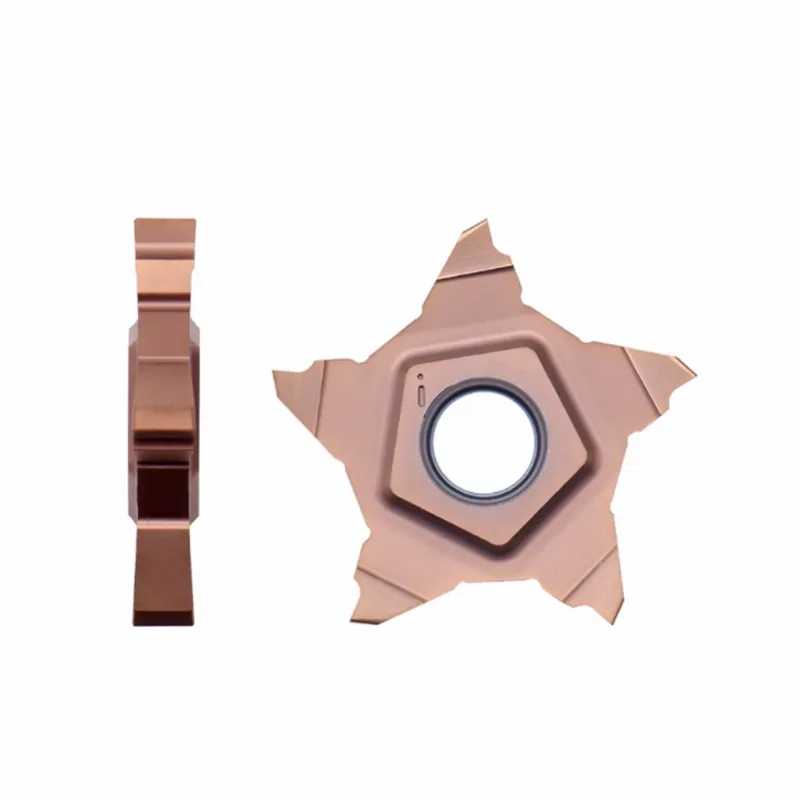

Планшетные режущие пластины PENTA – высокопроизводительные 5-гранные серии -24N и 34N
Достигните минимальной стоимости на единицу режущей кромки с помощью уникального решения для многоугольной канавки.
Наша серия пластин для пазов PENTA разработана для обеспечения исключительной стабильности и экономической эффективности при токарной обработке с ЧПУ. Благодаря уникальной пятиугольной конструкции эти твердосплавные пластины для пазов имеют пять рабочих режущих кромок, что значительно превосходит по экономической эффективности стандартные инструменты с 2 или 3 режущими кромками.
-
5 режущих кромок: наиболее экономичный вариант для крупносерийного производства.
-
Высокая жесткость: крепление в форме звезды обеспечивает абсолютную стабильность зажима для точного фрезерования канавок с ЧПУ.
-
Универсальное применение: идеально подходит для прорезания канавок, отрезки и выемки.
-
Доступны две серии: PENTA 24N для точной обработки на небольшой глубине и PENTA 34N для обработки на большей глубине.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Революционизируйте свои операции по токарной обработке с помощью пластин PENTA
В конкурентном мире точной механической обработки сокращение времени цикла и затрат на инструменты имеет первостепенное значение. Наша Вставка PENTA диапазон предназначен для замены традиционных пазовые вставки с более надежным и экономичным решением. Благодаря пяти режущим кромкам на каждой пластине срок службы инструмента увеличивается более чем в два раза по сравнению со стандартными пластинами ISO, что делает его фаворитом среди разъемные вставки решения.
Непревзойденная стабильность и точность
Уникальная звездообразная геометрия плашки для пазов PENTA предотвращает ее вращение при высоких нагрузках. Система прямого зажима по ободу обеспечивает высокую повторяемость и превосходную чистоту поверхности. Независимо от того, выполняете ли вы неглубокие пазы на токарном станке швейцарского типа или тяжелые отрезные операции на стандартном токарном станке с ЧПУ, эти плашки для пазов с ЧПУ сводят к минимуму вибрацию и максимально увеличивают срок службы инструмента.
Обзор серии: 24N против 34N
Мы предлагаем два различных размера, чтобы удовлетворить ваши конкретные требования к обработке:
-
PENTA 24N (маленький и точный): Предназначен для небольшой глубины (CDX до 6,5 мм) и узкой ширины. Идеально подходит для мелких деталей и швейцарской обработки.
-
PENTA 34N (глубокий и прочный): Создан для более глубокого проникновения (CDX до 10 мм). Прочный корпус легко выдерживает более высокие скорости подачи и более твердые материалы.
Серия 1: PENTA 24N
Компактная конструкция для высокой точности и малых диаметров.
| МОДЕЛЬ | CW (ширина) | RE (радиус) | CWTOL | РЕТОЛ | CDX (максимальная глубина) |
|---|---|---|---|---|---|
| PENTA 24N050PF005 | 0.5 | 0.05 | 0.02 | 0.02 | 2.5 |
| PENTA 24N075PF005 | 0.75 | 0.05 | 0.02 | 0.02 | 2.5 |
| PENTA 24N095PF005 | 0.95 | 0.05 | 0.02 | 0.02 | 4 |
| PENTA 24N100PF005 | 1 | 0.05 | 0.02 | 0.02 | 3.5 |
| PENTA 24N100PF010 | 1 | 0.1 | 0.02 | 0.02 | 4 |
| PENTA 24N125PF020 | 1.25 | 0.2 | 0.02 | 0.02 | 5 |
| PENTA 24N145PF020 | 1.45 | 0.2 | 0.02 | 0.02 | 6.2 |
| PENTA 24N150PF005 | 1.5 | 0.05 | 0.02 | 0.02 | 5 |
| PENTA 24N150PF020 | 1.5 | 0.2 | 0.02 | 0.03 | 6 |
| PENTA 24N175PF020 | 1.75 | 0.2 | 0.02 | 0.03 | 6.2 |
| PENTA 24N185PF020 | 1.85 | 0.2 | 0.02 | 0.03 | 6 |
| PENTA 24N200PF005 | 2 | 0.05 | 0.02 | 0.02 | 6 |
| PENTA 24N200PF020 | 2 | 0.2 | 0.02 | 0.03 | 6.5 |
| PENTA 24N230PF020 | 2.3 | 0.2 | 0.02 | 0.03 | 6.2 |
| PENTA 24N239PF015 | 2.39 | 0.15 | 0.02 | 0.03 | 6.5 |
| PENTA 24N250PF020 | 2.5 | 0.2 | 0.02 | 0.03 | 6.5 |
| PENTA 24N300PF020 | 3 | 0.2 | 0.02 | 0.03 | 6.5 |
| PENTA 24N300PF030 | 3 | 0.3 | 0.02 | 0.03 | 6.2 |
| PENTA 24N400PF020 | 4 | 0.2 | 0.02 | 0.03 | 6.2 |
| PENTA 24N400PF040 | 4 | 0.4 | 0.02 | 0.03 | 6.2 |

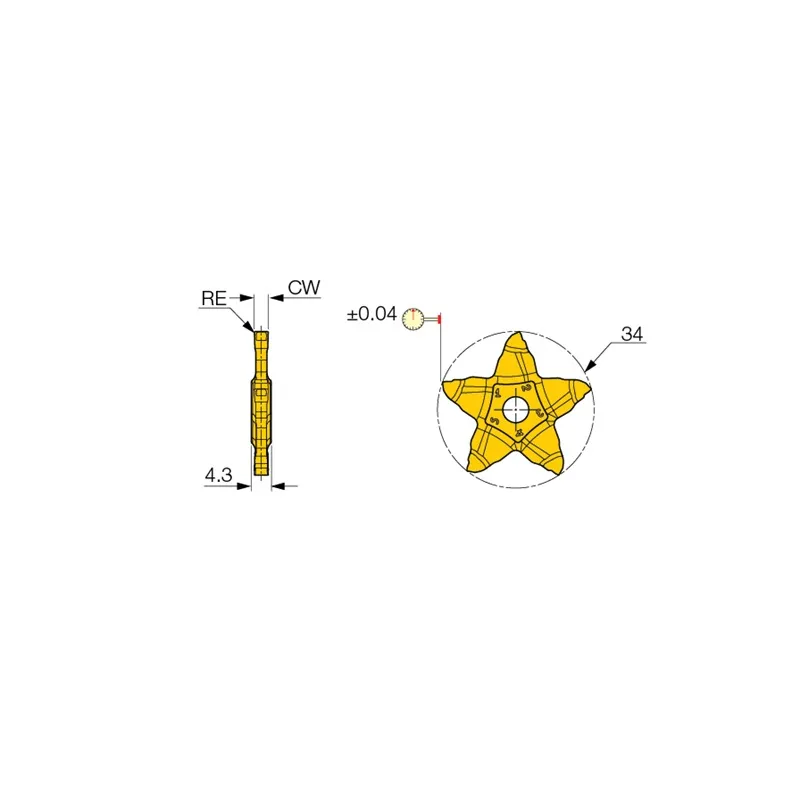

Серия 2: PENTA 34N (для тяжелых условий эксплуатации / глубокая канавка)
Больший размер для большего охвата и большей стабильности.
| МОДЕЛЬ | CW (ширина) | RE (радиус) | CWTOL | РЕТОЛ | CDX (максимальная глубина) |
|---|---|---|---|---|---|
| PENTA 34N150PB015 | 1.5 | 0.15 | 0.02 | 0.03 | 8 |
| PENTA 34N200PB020 | 2 | 0.2 | 0.02 | 0.03 | 8 |
| PENTA 34N300PB020 | 3 | 0.2 | 0.02 | 0.03 | 8 |
| PENTA 34N150C015 | 1.5 | 0.15 | 0.02 | 0.03 | 8 |
| PENTA 34N200C020 | 2 | 0.2 | 0.02 | 0.03 | 8 |
| PENTA 34N200C100 | 2 | 1 | 0.02 | 0.03 | 8 |
| PENTA 34N222C015 | 2.22 | 0.15 | 0.02 | 0.03 | 8 |
| PENTA 34N230C020 | 2.3 | 0.2 | 0.02 | 0.03 | 8 |
| PENTA 34N239C015 | 2.39 | 0.15 | 0.02 | 0.03 | 8 |
| PENTA 34N239C120 | 2.39 | 0.2 | 0.02 | 0.03 | 8 |
| PENTA 34N247C020 | 2.47 | 0.2 | 0.02 | 0.03 | 8 |
| PENTA 34N250C020 | 2.5 | 0.2 | 0.02 | 0.03 | 8 |
| PENTA 34N270C010 | 2.7 | 0.1 | 0.02 | 0.03 | 10 |
| PENTA 34N287C020 | 2.87 | 0.2 | 0.02 | 0.03 | 10 |
| PENTA 34N300C000 | 3 | 0 | 0.02 | 0.03 | 10 |
| PENTA 34N300C020 | 3 | 0.2 | 0.02 | 0.03 | 10 |
| PENTA 34N300C040 | 3 | 0.4 | 0.02 | 0.03 | 10 |
| PENTA 34N300C150 | 3 | 0.5 | 0.02 | 0.03 | 10 |
| PENTA 34N315C015 | 3.15 | 0.15 | 0.02 | 0.03 | 10 |
| PENTA 34N318C020 | 3.18 | 0.2 | 0.02 | 0.03 | 10 |
| PENTA 34N330C010 | 3.3 | 0.1 | 0.02 | 0.03 | 10 |
| PENTA 34N348C020 | 3.48 | 0.2 | 0.02 | 0.03 | 10 |
| PENTA 34N350C025 | 3.5 | 0.26 | 0.02 | 0.03 | 10 |
| PENTA 34N398C020 | 3.98 | 0.2 | 0.02 | 0.03 | 10 |
| PENTA 34N400C030 | 4 | 0.3 | 0.02 | 0.03 | 10 |
Возможно, вам нужен держатель инструмента PCHR/L здесь.
