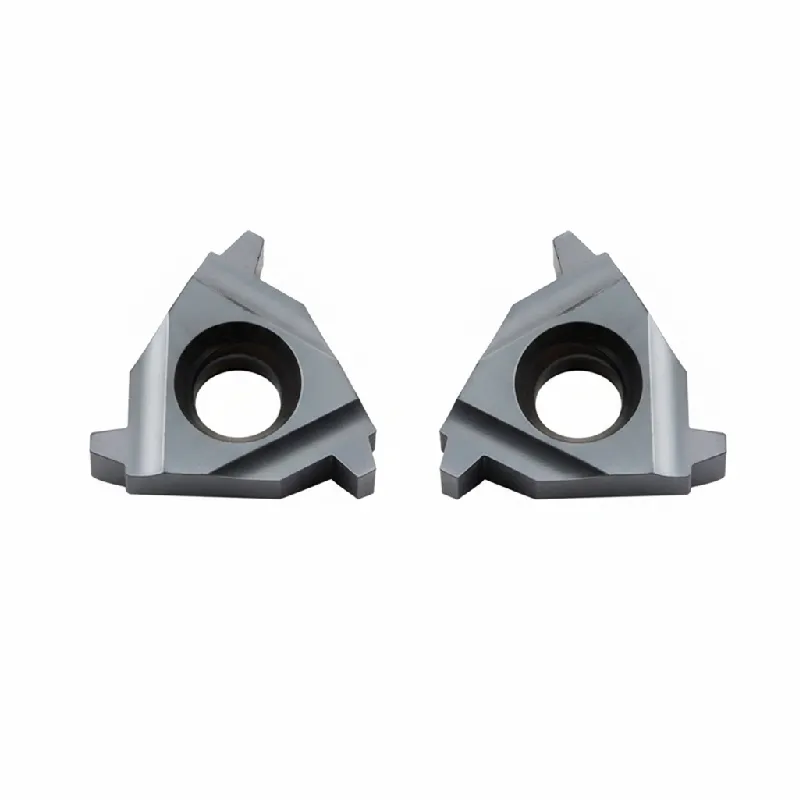

Метрические трапециевидные (TR) резьбонарезные вставки DIN 103 – серии 16ER / 22ER / 27ER
Идеально подходит для: ходовых винтов, передачи мощности, систем управления движением.
- Стандарт продукта: Метрическая трапециевидная (TR) DIN 103 Полный профиль вставки для нарезания резьбы (30° профиль).
- Передача мощности: Предназначен для применения в условиях высоких нагрузок при линейном перемещении, требующих точной трапециевидной резьбы 30°..
- Диапазон высоты тона: Обширное освещение от fine 1,5 мм до грубого 7,0 мм места для стоянки.
- Варианты размеров: Доступно в стандартной комплектации 3/8″ (9,525 мм) I.C., для тяжелых условий эксплуатации 1/2″ (12,7 мм) I.C., и 5/8″ (15,875 мм) Размеры I.C..
- Универсальность: Высокая производительность резьбонарезные вставки для токарных станков держатели, в наличии в правостороннем и левосторонняя резьбовая вставка (EL/IL) модели.
- Основная серия: Включает популярные Резьбовая вставка 16er диапазон для шагов до 3,0 мм.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Изготавливайте прецизионные силовые винты и линейные приводы с помощью наших метрических трапециевидных (TR) резьбовых вставок. Соответствующие стандартам DIN 103, эти карбидные резьбонарезные пластины создают прочный профиль резьбы 30°, необходимый для передачи мощности в станках, домкратах и штоках клапанов.
Благодаря геометрии “Full Profile” эти инструменты вырезают канавку резьбы и обрабатывают диаметр гребня за одну операцию. Это обеспечивает точность и гладкость профиля резьбы, снижая трение и износ при окончательной сборке.
Основные характеристики и преимущества
- Высокая грузоподъемность: Угол 30° обеспечивает превосходную прочность при высоких осевых нагрузках по сравнению со стандартной резьбой 60°..
- Решение 16ER: Наш Резьбовые вставки 16er (3/8″ / 9,525 мм I.C.) эффективно обрабатывает шаги от 1,5 мм до 3,0 мм, подходит для стандартных держателей ISO.
- Высокая прочность: Для более крупных шагов, таких как 4,0–7,0 мм, мы используем более крупные 1/2″ (12,7 мм) и 5/8″ (15,875 мм) Вставки из И.С. для обеспечения жесткости инструмента и предотвращения вибрации.
- Варианты направления: Мы предлагаем комплексные решения, включая стандартные инструменты для правой руки и левосторонняя резьбовая вставка модели (например, 16EL 3.0 TR), часто требуемые для двунаправленных ходовых винтов.

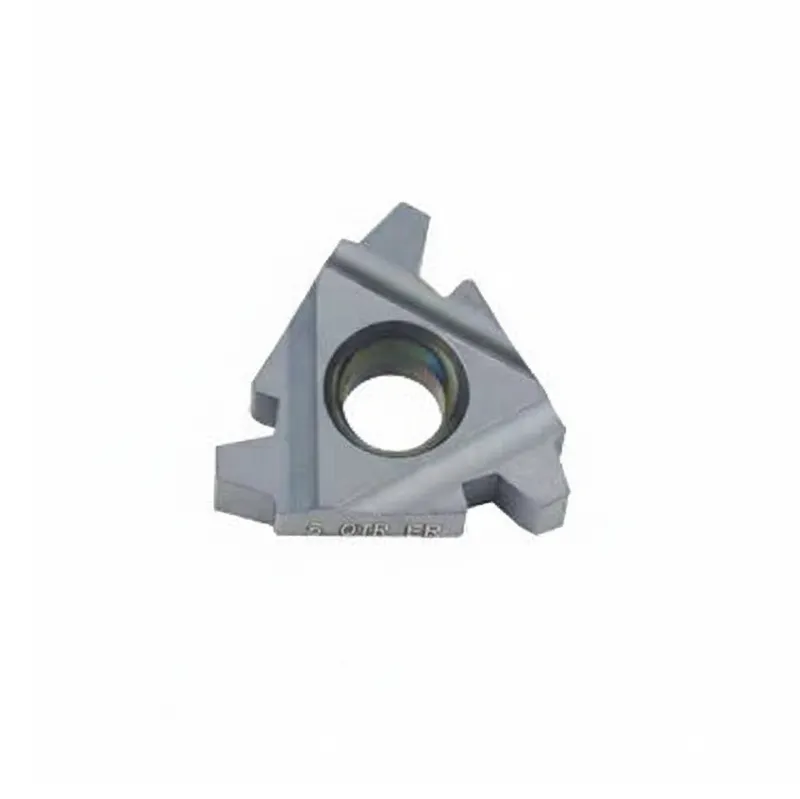

(TR) Вставки с наружной резьбой DIN 103

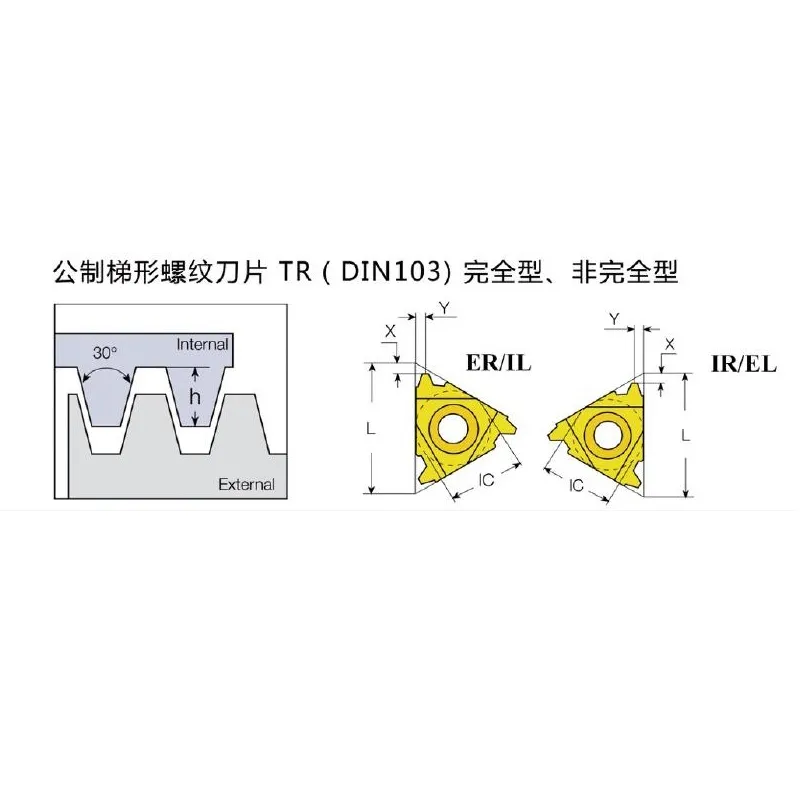

| I.C. | Шаг (мм) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 1.5 | 16ER1.5TR | 16EL1.5TR | 16 | 1 | 1.1 |
| 3/8″ | 2 | 16ER2.0TR | 16EL2.0TR | 16 | 1.1 | 1.3 |
| 3/8″ | 2.5 | 16ER2.5TR | 16EL2.5TR | 16 | 1.1 | 1.3 |
| 3/8″ | 3 | 16ER3.0TR | 16EL3.0TR | 16 | 1.3 | 1.5 |
| 1/2″ | 4 | 22ER4.0TR | 22EL4.0TR | 22 | 1.8 | 1.9 |
| 1/2″ | 5 | 22ER5.0TR | 22EL5.0TR | 22 | 2 | 2.4 |
| 5/8″ | 6 | 27ER6.0TR | 27EL6.0TR | 27 | 2.3 | 2.7 |
| 5/8″ | 7 | 27ER7.0TR | 27EL7.0TR | 27 | 2.2 | 2.6 |

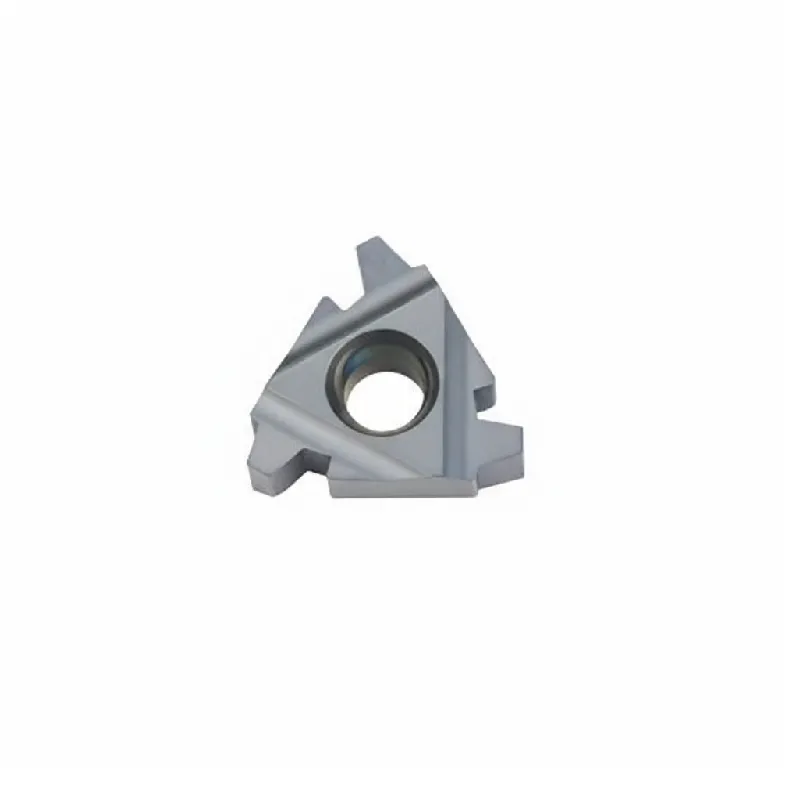

(TR) Вставки с внутренней резьбой DIN 103
| I.C. | Шаг (мм) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 1.5 | 16IR1.5TR | 16IL1.5TR | 16 | 1 | 1.1 |
| 3/8″ | 2 | 16IR2.0TR | 16IL2.0TR | 16 | 1.1 | 1.3 |
| 3/8″ | 2.5 | 16IR2.5TR | 16IL2.5TR | 16 | 1.1 | 1.3 |
| 3/8″ | 3 | 16IR3.0TR | 16IL3.0TR | 16 | 1.3 | 1.5 |
| 3/8″ | 4 | 16IR4.0TR | 16IL4.0TR | 16 | 1.4 | 1.45 |
| 1/2″ | 4 | 22IR4.0TR | 22IL4.0TR | 22 | 1.8 | 1.9 |
| 1/2″ | 5 | 22IR5.0TR | 22IL5.0TR | 22 | 2 | 2.4 |
| 5/8″ | 6 | 27IR6.0TR | 27IL6.0TR | 27 | 2.3 | 2.7 |
| 5/8″ | 7 | 27IR7.0TR | 27IL7.0TR | 27 | 2.2 | 2.6 |
(Примечание: левосторонние модели 16EL / 16IL доступны для всех перечисленных выше шагов).
Рекомендации по обработке
- Углы зазора: Резьба TR имеет крутые углы наклона витка. Убедитесь, что на резьбонарезных пластинках для токарных держателей установлены правильные прокладки (наковальни), чтобы предотвратить трение о боковую поверхность.
- Стратегия In-Feed: Для крупных шагов (например, 6,0 мм или 7,0 мм) используйте модифицированный метод подачи по боковой поверхности, чтобы уменьшить давление резания на вставки для нарезания резьбы.
- Стабильность: Для особо тяжелых покрытий рекомендуем использовать наши вертикальные (V-образные) вставки (например, 22VER 6.0 TR) для повышения стабильности..
