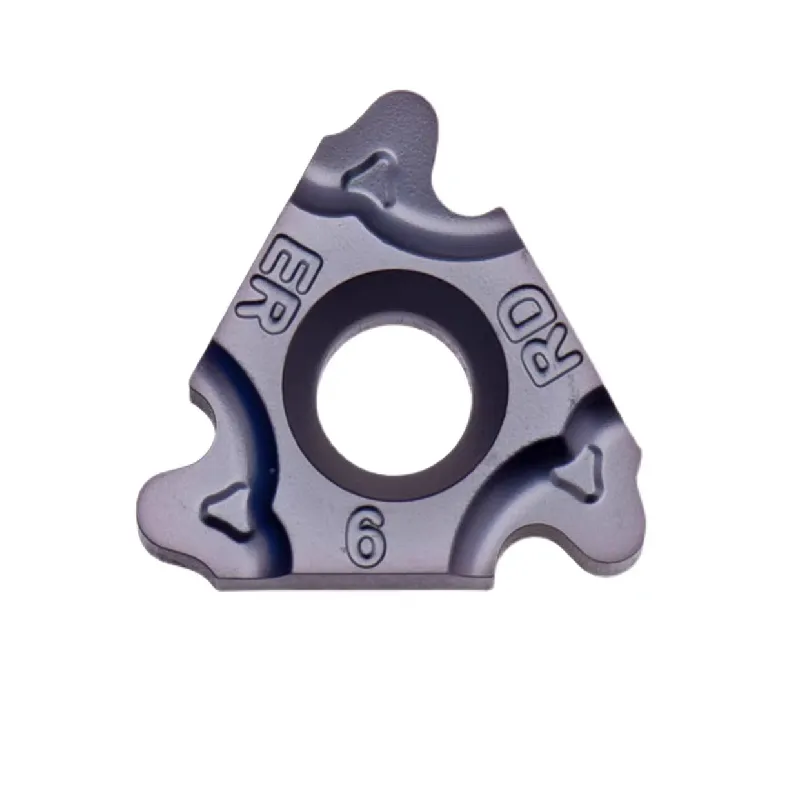

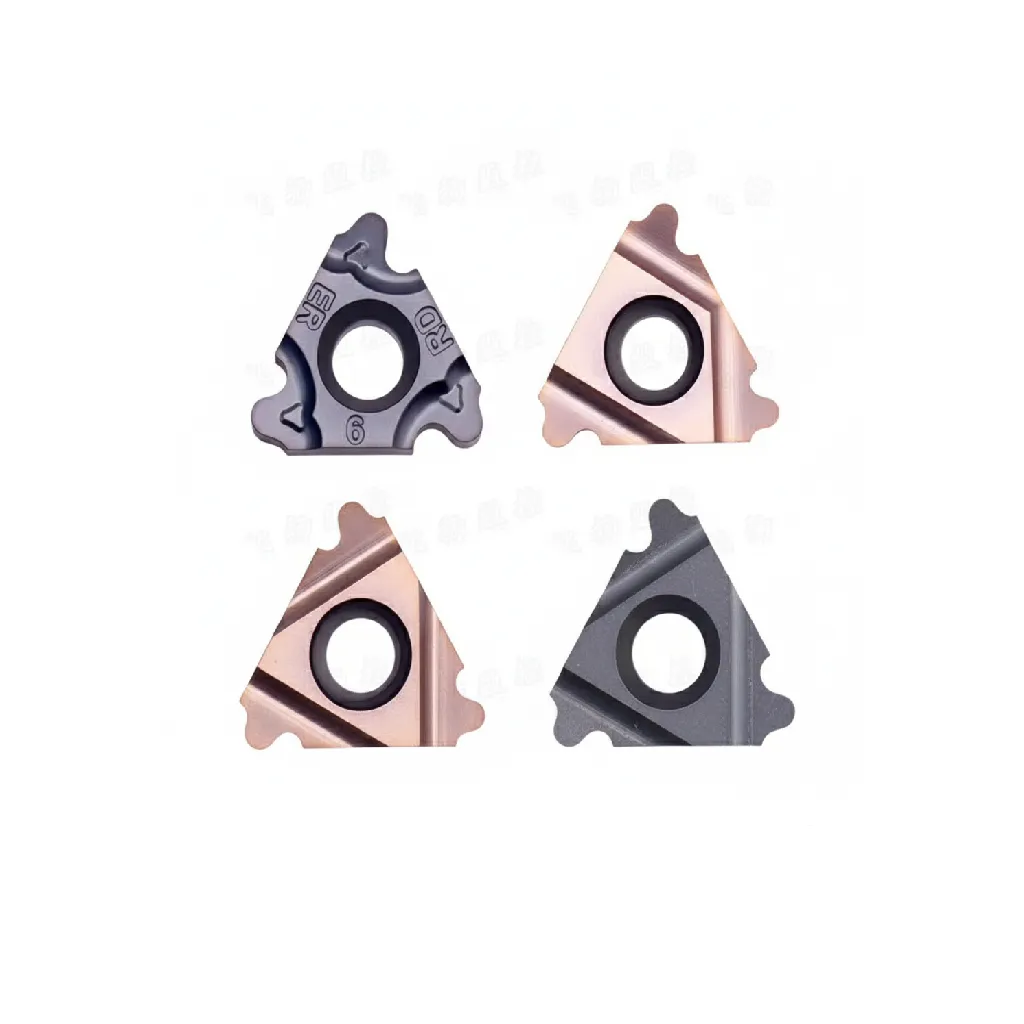

Метрические круглые (RD) резьбовые вставки DIN 20400 – серия 22ER / 27U
Идеально подходит для: горнодобывающего оборудования, санитарных трубопроводов, сред с высокой степенью загрязнения.
- Стандарт продукта: метрические круглые (RD) DIN 20400 резьбонарезные вставки с полным профилем.
- Прочная геометрия: Имеет круглый профиль 30° (резьба Knuckle), разработанный для защиты от ударов и работы в загрязненных или абразивных средах.
- Серия Heavy Duty: охватывает крупные шаги от 4,0 мм до 8,0 мм.
- Большой формат: доступны в прочных размерах 1/2″ (22 мм) и U-Type 5/8″ (27U) для лучшей поддержки тяжелых режущих нагрузок, чем стандартные резьбонарезные вставки 16er.
- Универсальность: высококачественные резьбовые вставки для токарных держателей, доступные в конфигурациях с правой и левой резьбой (L).
-
Материал: прочные твердосплавные резьбонарезные пластины, разработанные для обеспечения износостойкости при обработке стали и чугуна.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Справитесь с самыми сложными промышленными условиями с помощью наших метрических круглых (RD) резьбовых вставок DIN 20400. В отличие от стандарта DIN 405 (который подходит для более мелких шагов), серия DIN 20400 представляет собой сверхпрочную круглую резьбу 30°, которая в основном используется в горнодобывающей технике и больших клапанах, где резьба подвергается сильным ударам или загрязнению мусором.
Эти карбидные резьбонарезные пластины имеют конструкцию “Full Profile”, которая вырезает закругленную канавку и закругленный гребень (R0.22104P / R0.23851P) за один проход. Эта гладкая, закругленная геометрия легко очищается и обладает высокой устойчивостью к повреждениям по сравнению с острыми V-образными резьбами.
Основные характеристики и преимущества
- Ударопрочность: закругленный профиль устраняет концентраторы напряжений, что делает его идеальным для тяжелых динамических нагрузок.
- Большая грузоподъемность: В то время как стандартный Резьбовая вставка 16er подходит для тонкой работы, эти большие вставки I.C. (1/2″ и 5/8″ U-Type) предназначены для грубых шагов до 8,0 мм.
- Форма точности: Соблюдает строгие допуски по радиусу, требуемые стандартом DIN 20400, для обеспечения плавной сборки даже в загрязненных условиях.
-
Варианты направления: Мы предоставляем комплексные решения, включая левосторонняя резьбовая вставка модели (например, 22IL 5.0 RD), часто требуемые для вращающегося оборудования.

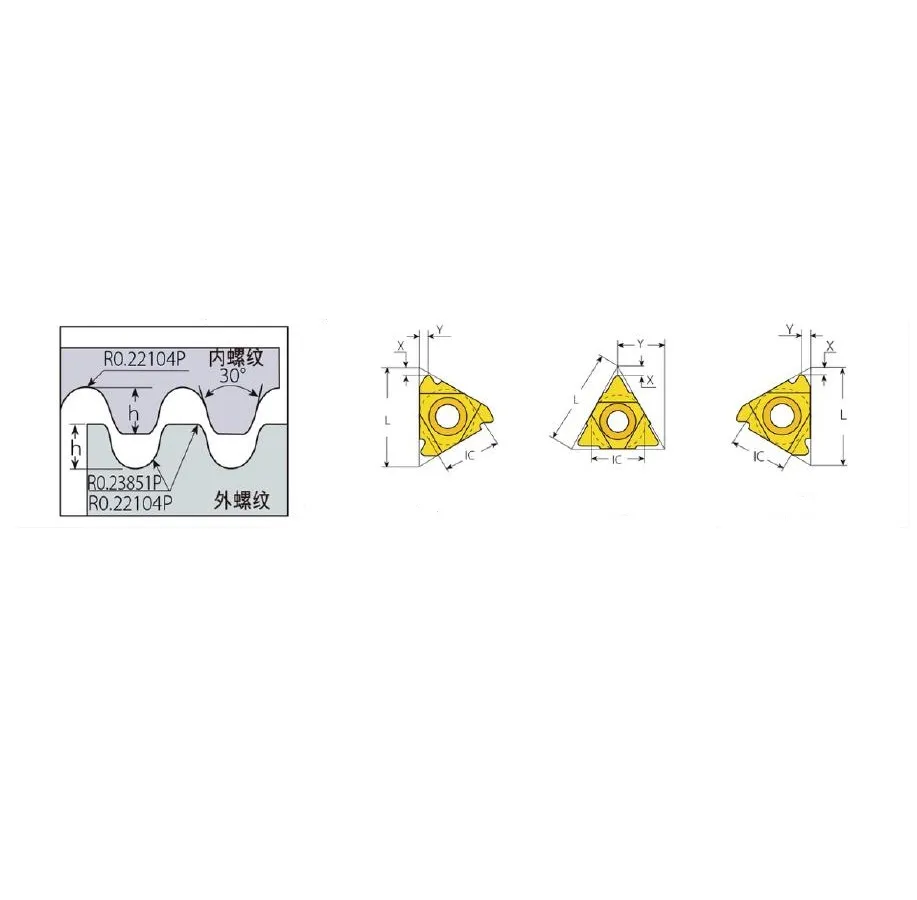

Метрические круглые (RD) резьбовые вставки DIN 20400 Технические характеристики
| I.C. | Шаг (мм) | Внешняя модель | Внутренняя модель | L | X | Y |
|---|---|---|---|---|---|---|
| 1/2″ | 4 | 22ER4.0 RD20400 | 22IR4.0 RD20400 | 22 | 1.4 | 1.4 |
| 1/2″ | 5 | 22ER5.0 RD20400 | 22IR5.0 RD20400 | 22 | 1.7 | 1.8 |
| 1/2″ | 6 | 22ER6.0 RD20400 | 22IR6.0 RD20400 | 22 | 1.7 | 2 |
| 5/8″ U | 8 | *27U-8.0RD20400 | *27U-8.0RD20400 | 33 | 3 | 13.7 |
(Примечание: для всех вышеперечисленных шагов доступны модели для левшей).
Рекомендации по обработке
- Стандарт DIN: Убедитесь, что вы режете по стандарту DIN 20400. Не путайте его со стандартом DIN 405 (в котором используются более мелкие вставки, такие как резьбовая вставка 16er для более мелких шагов).
-
Держатель инструмента:
-
Вставки 22ER/IR подходят для резьбовых вставок стандартного размера 22 для токарных держателей.
-
Вставки 27U требуют специальных держателей U-типа..
-
- Усилие резания: Большая площадь контакта круглой резьбы создает значительное давление резания. Обеспечьте жесткую фиксацию и используйте несколько проходов, чтобы достичь полной глубины.
