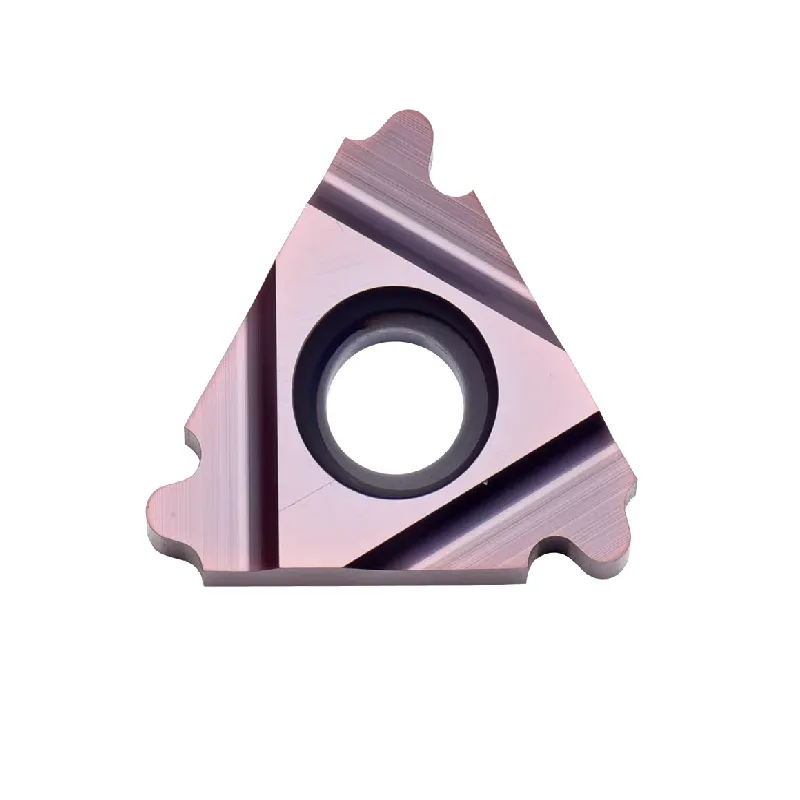

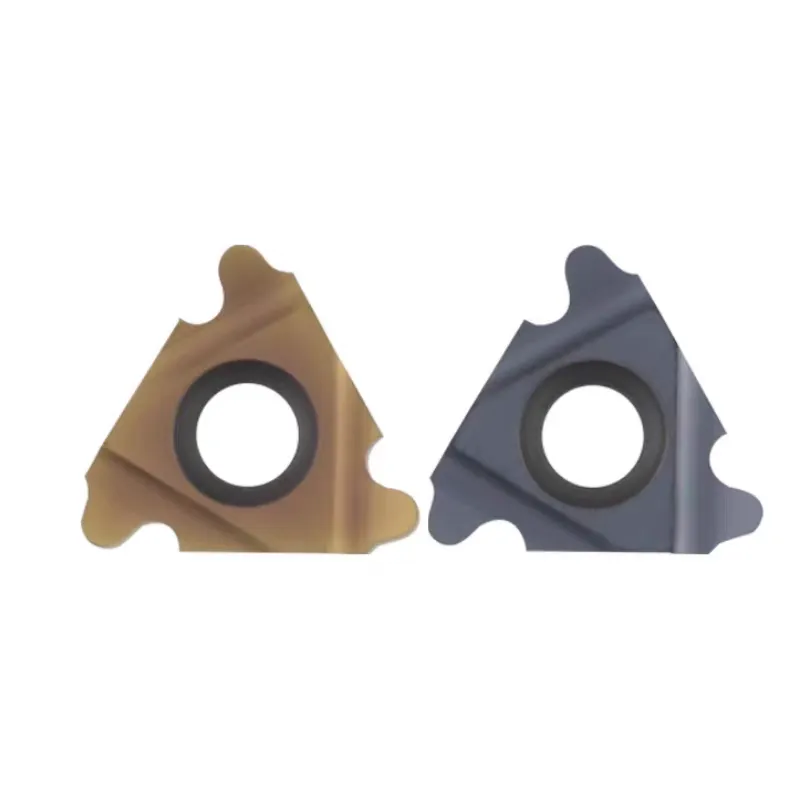

Круглые (RD) резьбонарезные вставки DIN 405 – серии 16ER / 22ER / 27ER
Идеально подходит для: арматуры для пищевых продуктов и напитков, противопожарного оборудования, санитарных трубопроводов.
- Стандарт продукта: метрические круглые (RD) DIN 405 вставки с полным профилем для нарезания резьбы (резьба с выступом).
- Гигиеничный дизайн: имеет гладкий круглый профиль с углом 30°, который легко чистить и который устойчив к повреждениям от мусора или ударов.
- Широкий диапазон шага: охватывает стандартные шаги TPI от 10 TPI до грубого 4 TPI.
- Доступность основных продуктов: В наличии имеются стандартные резьбовые вставки 16er (3/8″ I.C.) для обычных шагов, а также сверхпрочные размеры 1/2″ и 5/8″.
- Универсальность: высококачественные резьбонарезные вставки для токарных держателей, доступные в моделях с правой и левой резьбой.
-
Материал: Прочные твердосплавные резьбонарезные пластины, предназначенные для обработки нержавеющей стали и гигиенических сплавов.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Создавайте надежные и гигиеничные соединения с помощью наших круглых (RD) резьбовых вставок DIN 405 с полным профилем. В отличие от серии DIN 20400 для тяжелых условий эксплуатации, стандарт DIN 405 широко используется в пищевой промышленности, производстве напитков и противопожарной защите для соединений и клапанов, где требуется частая сборка/разборка и легкая очистка.
Эти твердосплавные резьбонарезные пластины имеют геометрию “Full Profile”, которая режет полный радиус резьбовой канавки и вершину гребня (R0.22104P) за один проход. Это обеспечивает гладкую, закругленную форму резьбы “Knuckle”, которая предотвращает накопление грязи и противостоит задирам.
Основные характеристики и преимущества
- Плавная работа: закругленный профиль 30° обеспечивает исключительную износостойкость и менее подвержен срыву резьбы, чем острые V-образные резьбы.
- Стандарт 16ER: Наша линейка резьбонарезных вставок 16ER (например, 16ER 6 RD405) обрабатывает шаги до 6 TPI, максимально увеличивая полезность стандартных держателей инструмента.
- Высокая нагрузочная способность: для крупных клапанов, требующих резьбы 4 TPI или 5 TPI, мы поставляем прочные вставки I.C. размером 1/2″ (22 мм) и 5/8″ (27 мм).
-
Варианты направления: для различных применений при токарной обработке мы предлагаем стандартные инструменты для правой резьбы и специальные модели вставок для левой резьбы (например, 22IL 4 RD405).

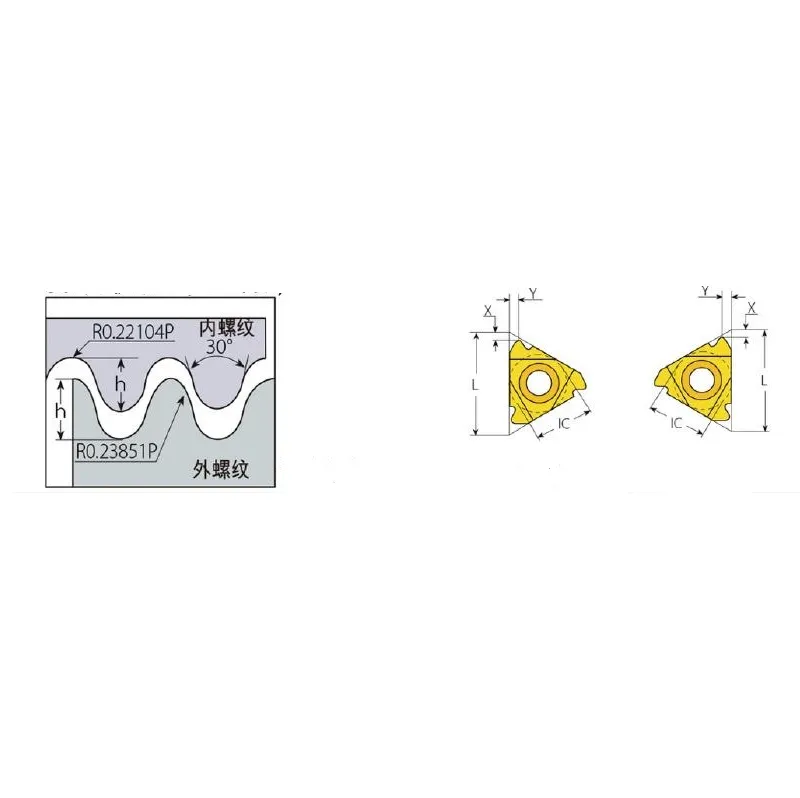

(RD) DIN 405 Резьбовые вставки с наклонным резьбовым профилем Технические характеристики
| I.C. | Шаг (мм) | Внешняя модель | Внутренняя модель | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 6 | 16ER6RD405 | 16IR6RD405 | 16 | 1.4 | 1.4 |
| 3/8″ | 8 | 16ER8RD405 | 16IR8RD405 | 16 | 1.2 | 1.3 |
| 3/8″ | 10 | 16ER10RD405 | 16IR10RD405 | 16 | 1.1 | 1.2 |
| 1/2″ | 4 | 22ER4RD405 | 22IR4RD405 | 22 | 2 | 2.1 |
| 1/2″ | 5 | 22ER5RD405 | 22IR5RD405 | 22 | 1.6 | 1.7 |
| 1/2″ | 6 | 22ER6RD405 | 22IR6RD405 | 22 | 1.45 | 1.45 |
(Примечание: для всех вышеперечисленных шагов доступны модели для левшей).
Рекомендации по обработке
- Стандартная идентификация: убедитесь, что вы режете DIN 405 (резьба с углом), а не DIN 20400 (метрическая круглая), так как профили различаются.
- Держатель инструмента: используйте стандартные держатели резьбовых вставок. Убедитесь, что прокладка (наковальня) обеспечивает достаточный зазор для профиля 30°, особенно при крутых углах наклона спирали.
-
Глубина резания: резьба RD вытесняет значительное количество материала. Убедитесь, что ваши резьбонарезные пластины для токарного станка установлены жестко, и используйте несколько проходов, чтобы достичь полной глубины радиуса без вибрации.
