Стержень из карбида вольфрама с двойными спиральными отверстиями
Стержни из карбида вольфрама с двойными спиральными отверстиями имеют спиральные каналы для отвода охлаждающей жидкости, что обеспечивает превосходный теплоотвод и отвод стружки. Изготовленные из высококачественного карбида вольфрама, эти стержни обеспечивают высокую твердость, отличную износостойкость и увеличенный срок службы инструмента. Они идеально подходят для изготовления сверл, концевых фрез и разверток и обеспечивают стабильную работу при резании высокоскоростных и труднообрабатываемых материалов.
Стержни из карбида вольфрама с двойными спиральными отверстиями - это передовые инструментальные заготовки, разработанные со спиральными каналами для СОЖ, проходящими через тело стержня. По сравнению с конструкциями с прямыми отверстиями, двойная спиральная структура обеспечивает более быстрый поток СОЖ, более эффективное удаление стружки и улучшенный теплоотвод во время обработки. Эта уникальная конструкция значительно снижает износ инструмента, предотвращает сколы режущей кромки и повышает эффективность обработки на ответственных операциях.
Изготовленные методом прецизионной порошковой металлургии, эти стержни сочетают в себе карбид вольфрама и кобальт, что позволяет достичь выдающейся твердости (HRA 89-93), отличной износостойкости и высокой прочности. Двойные спиральные отверстия обеспечивают стабильное распределение охлаждающей жидкости, что делает их особенно подходящими для производства высокопроизводительных сверл, концевых фрез и разверток, используемых для высокоскоростной обработки нержавеющей стали, жаропрочных сплавов и других труднообрабатываемых материалов.
Наши стержни из карбида вольфрама, доступные как в шлифованном, так и в нешлифованном виде, производятся с жесткими допусками на размеры и однородной микроструктурой для обеспечения стабильной работы инструмента. Стандартные диаметры варьируются от 3 мм до 20 мм, а длина - до 330 мм. Для удовлетворения особых требований к изготовлению инструментов могут быть поставлены нестандартные спецификации.
Выбирая твердосплавные стержни с двойными спиральными отверстиями, производители инструментов получают преимущества в виде повышенной стабильности резания, увеличенного срока службы инструмента и более высокой производительности, что делает их отличным решением для таких отраслей прецизионной обработки, как аэрокосмическая, автомобильная и производство пресс-форм.

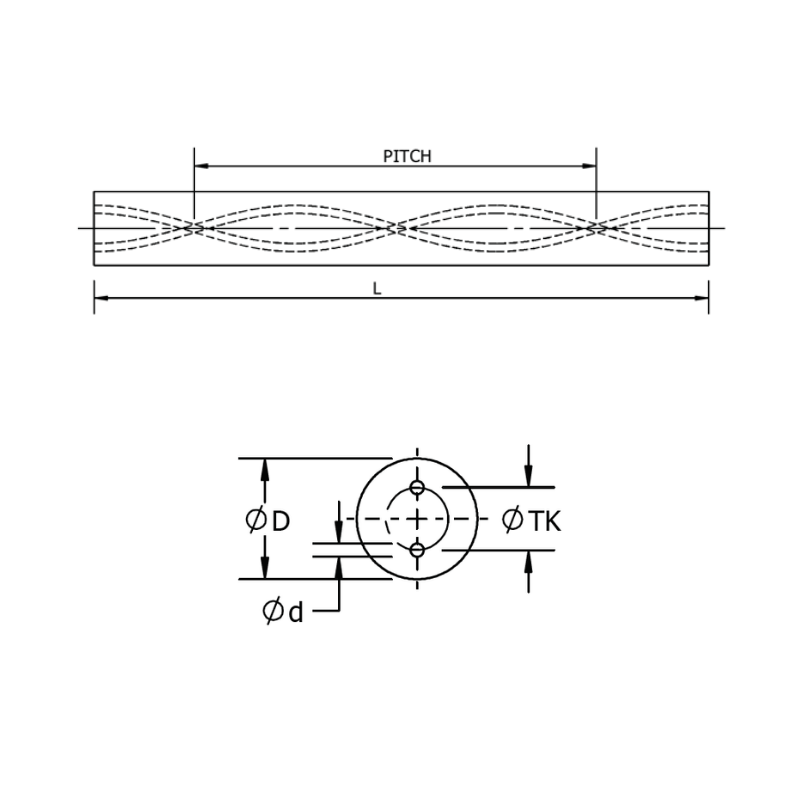

| D (Закончено) | D（Blank） | Диапазон диаметров сверла | TK - двойное расстояние между отверстиями | Внутреннее отверстие-d | Pitch-PL | Спираль | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Готовый (мм) | Заготовка (мм) | Допуск (мм) | Готовые (мм) | Расстояние между двойными отверстиями-TK(мм) | Допуск (мм) | d(мм) | Допуск (мм) | Шаг (мм) | Допуск (мм) | Спираль |
| 3.0 | 3.3 | +0.6/+0.2 | 2.45~3.0 | 1.2 | ±1.15 | 0.4 | ±0.10 | 16.32 | +0.68/-0.64 | 30 |
| +0.6/+0.2 | 2.85~3.0 | 1.6 | ±1.15 | 0.4 | ±0.10 | 16.32 | +0.68/-0.64 | 30 | ||
| 4.0 | 4.3 | +0.6/+0.3 | 3.8~4.0 | 2.1 | ±1.15 | 0.6 | ±0.15 | 21.77 | +0.90/-0.85 | 30 |
| 5.0 | 5.3 | +0.6/+0.3 | 4.45~5.0 | 2.4 | ±0.20 | 0.7 | ±0.15 | 27.21 | +1.13/-1.06 | 30 |
| 6.0 | 6.3 | +1.0/+0.4 | 4.65~6.0 | 2.4 | ±0.20 | 0.7 | ±0.15 | 18.52 | +1.00/-0.95 | 45.5 |
| +1.0/+0.4 | 3.65~6.0 | 1.7 | ±0.20 | 0.4 | ±0.15 | 20.40 | +1.10/-1.04 | 42.73 | ||
| +1.0/+0.4 | 4.06~6.0 | 2.01 | ±0.20 | 0.5 | ±0.15 | 22.46 | +1.23/-1.16 | 40 | ||
| +1.0/+0.4 | 4.65~6.0 | 2.4 | ±0.20 | 0.7 | ±0.15 | 24.03 | +1.34/-1.25 | 38.1 | ||
| +1.3/+0.7 | 4.65~6.0 | 2.4 | ±0.20 | 0.7 | ±0.15 | 25.84 | +1.22/-1.15 | 36.1 | ||
| +1.0/+0.4 | 4.55~6.0 | 2.25 | ±0.20 | 0.75 | ±0.15 | 27.20 | +1.31/-1.23 | 34.7 | ||
| +1.3/+0.7 | 4.65~6.0 | 2.4 | ±0.20 | 0.75 | ±0.15 | 29.02 | +1.14/-1.08 | 33 | ||
| +1.0/+0.4 | 3.55-6.0 | 1.6 | ±0.20 | 0.4 | ±0.15 | 32.65 | +1.36/-1.28 | 30 | ||
| +1.0/+0.4 | 3.85-6.0 | 1.8 | ±0.20 | 0.5 | ±0.15 | 32.65 | +1.36/-1.28 | 30 | ||
| +1.0/+0.4 | 4.25~6.0 | 2.1 | ±0.20 | 0.6 | ±0.15 | 32.65 | +1.36/-1.28 | 30 | ||
| +1.0/+0.4 | 3.95~6.0 | 1.7 | ±0.20 | 0.7 | ±0.15 | 32.65 | +1.36/-1.28 | 30 | ||
| +1.0/+0.4 | 4.5-6.0 | 2.25 | ±0.20 | 0.7 | ±0.15 | 32.65 | +1.36/-1.28 | 30 | ||
| +1.0/+0.4 | 4.65-6.0 | 2.4 | ±0.20 | 0.7 | ±0.15 | 32.65 | +1.36/-1.28 | 30 | ||
| +1.0/+0.4 | 4.95~6.0 | 2.7 | ±0.20 | 0.7 | ±0.15 | 32.65 | +1.36/-1.28 | 30 | ||
| +1.0/+0.4 | 4.85~6.0 | 2.4 | ±0.20 | 0.9 | ±0.15 | 32.65 | +1.36/-1.28 | 30 | ||
| +1.0/+0.4 | 4.85-6.0 | 2.6 | ±0.20 | 0.7 | ±0.15 | 70.30 | +2.54/-2.38 | 15 | ||
| 6.7 | 7.1 | +1.0/+0.4 | 6.19-6.7 | 3.5 | ±0.20 | 1.0 | ±0.15 | 36.46 | +1.52/-1.43 | 30 |
| 7.0 | 7.3 | +1.0/-0.4 | 6.25~7.0 | 3.5 | ±0.20 | 1.0 | ±0.15 | 38.09 | +1.58/-1.49 | 30 |
| 8.0 | 8.3 | +1.0/+0.4 | 5.0~8.0 | 2.4 | ±0.20 | 0.65 | ±0.15 | 29.95 | +1.64/-1.54 | 40 |
| +1.0/+0.4 | 5.55~8.0 | 2.85 | ±0.20 | 0.75 | ±0.15 | 32.65 | +1.83/-1.71 | 37.58 | ||
| +1.0/+0.4 | 5.35~8.0 | 2.8 | ±0.20 | 0.6 | ±0.15 | 43.53 | +1.81/-1.70 | 30 | ||
| +1.0/+0.4 | 6.75~8.0 | 3.8 | ±0.20 | 1.0 | ±0.15 | 43.53 | +1.81/-1.70 | 30 | ||
| +1.0/+0.4 | 6.95~8.0 | 3.6 | ±0.30 | 1.25 | ±0.15 | 93.8 | +3.38/-3.17 | 15 | ||
| 8.7 | 9.1 | +1.0/+0.4 | 8.09~8.7 | 4.5 | ±0.30 | 1.4 | ±0.15 | 47.34 | +1.97/-1.85 | 30 |
| 9.0 | 9.3 | +1.0/+0.4 | 5.95~9.0 | 3 | ±0.30 | 0.7 | ±0.15 | 33.70 | +1.85/-1.74 | 40 |
| +1.0/+0.4 | 8.15~9.0 | 4.5 | ±0.30 | 1.4 | ±0.15 | 48.97 | +2.04/-1.92 | 30 | ||
| 10.0 | 10.3 | +1.0/+0.4 | 6.65~10.0 | 3.2 | ±0.30 | 1.0 | ±0.15 | 37.44 | +2.06/-1.93 | 40 |
| +1.0/+0.4 | 7.25~10.0 | 3.8 | ±0.30 | 1.0 | ±0.15 | 43.53 | +2.07/-1.94 | 35.8 | ||
| 10.0 | 10.3 | +1.0/+0.4 | 7.65-10.0 | 4 | ±0.3 | 1.2 | ±0.15 | 47.34 | ) +2.32/-2.17 | 33.57 |
| +1.0/+0.4 | 8.35-10.0 | 4.5 | ±0.3 | 1.4 | ±0.15 | 54.41 | +2.26/-2.13 | 30 | ||
| +1.0/+0.4 | 8.7-10.0 | 4.8 | ±0.3 | 1.4 | ±0.15 | 117.20 | +4.23/-3.96 | 15 | ||
| 10.7 | 11.1 | +1.0/+0.4 | 9.0-10.7 | 4.9 | ±0.4 | 1.4 | ±0.15 | 58.22 | +2.24/-2.26 | 30 |
| 11.0 | 11.3 | +1.0/+0.4 | 9.05-11.0 | 4.9 | ±0.4 | 1.4 | ±0.15 | 59.86 | +2.49/-2.34 | 30 |
| 12.0 | 12.3 | +1.1/+0.3 | 8.0-12.0 | 3.8 | ±0.4 | 1.2 | ±0.15 | 44.93 | +2.47/-2.32 | 40 |
| +1.1/+0.3 | 10.2-12.0 | 5.85 | ±0.4 | 1.4 | ±0.20 | 65.30 | +2.71/-2.55 | 30 | ||
| +1.0/+0.4 | 10.8-12.0 | 6.25 | ±0.4 | 1.55 | ±0.20 | 140.70 | +5.08/-4.76 | 15 | ||
| 12.7 | 13.1 | +1.1/+0.3 | 11.0-12.7 | 6.1 | ±0.4 | 1.75 | ±0.20 | 69.11 | +2.87/-2.70 | 30 |
| 13.0 | 13.3 | +1.1/+0.3 | 11.3-13.0 | 6.1 | ±0.4 | 1.4/1.75/2.0 | ±0.20 | 70.74 | +2.94/-2.77 | 30 |
| 14.0 | 14.3 | +1.2/+0.4 | 8.9-14.0 | 4.3 | ±0.4 | 1.2 | ±0.20 | 52.42 | +2.88/-2.70 | 40 |
| +1.0/+0.4 | 10.3-14.0 | 5.6 | ±0.4 | 1.3 | ±0.20 | 69.11 | +2.74/-2.59 | 32.47 | ||
| +1.2/+0.4 | 12.1-14.0 | 6.7 | ±0.4 | 1.4/1.75/2.0 | ±0.20 | 76.18 | +3.17/-2.98 | 30 | ||
| +1.0/+0.4 | 12.1-14.0 | 6.7 | ±0.4 | 1.4/1.75/1.9/2.0 | ±0.20 | 164.10 | +5.92/-5.55 | 15 | ||
| 14.6 | 15 | +1.2/+0.4 | 12.82-14.6 | 7.3 | ±0.4 | 1.4/1.75/2.0 | ±0.20 | 79.44 | +3.30/-3.11 | 30 |
| 15.0 | 15.3 | +1.2/+0.4 | 12.7-15.0 | 7.1 | ±0.4 | 1.4/1.75/2.0 | ±0.20 | 81.62 | +3.39/-3.19 | 30 |
| 16.0 | 16.3 | +1.3/+0.3 | 10.2-16.0 | 5.1 | ±0.4 | 1.3 | ±0.20 | 59.90 | +3.29/-3.09 | 40 |
| +1.3/+0.3 | 14.2-16.0 | 7.9 | ±0.4 | 1.4/1.75/2.0/2.5 | ±0.20 | 87.06 | +3.62/-3.41 | 30 | ||
| +1.0/+0.4 | 14.3-16.0 | 8 | ±0.4 | 1.4/1.75/2.0/2.5 | ±0.25 | 187.60 | +6.77/-6.34 | 15 | ||
| 17.0 | 17.3 | +1.4/+0.4 | 14.55-17.0 | 8 | ±0.4 | 1.4/1.75/2.0/2.5 | ±0.25 | 92.50 | +3.58/-3.62 | 30 |
| 18.0 | 18.3 | +1.4/+0.4 | 12.65-18.0 | 5.9 | ±0.4 | 1.4/1.75/2.0/2.5 | ±0.25 | 67.39 | +3.70/-3.48 | 40 |
| +1.4/+0.4 | 15.4-18.0 | 9.15 | ±0.4 | 1.75/2.0/2.5 | ±0.25 | 97.95 | +4.07/-3.83 | 30 | ||
| +1.0/+0.4 | 15.55-18.0 | 9 | ±0.4 | 2.0/2.3 | ±0.25 | 211.00 | +7.61/-7.13 | 15 | ||
| 19.0 | 19.3 | +1.4/+0.4 | 16.15-19.0 | 9.7 | ±0.4 | 1.4/1.75/2.0 | ±0.25 | 103.39 | +4.30/-4.05 | 30 |
| 20.0 | 20.3 | +1.4/+0.4 | 12.85-20.0 | 6.6 | ±0.5 | 1.5 | ±0.25 | 74.88 | +4.11/-3.86 | 40 |
| +1.4/+0.4 | 17.15-20.0 | 9.9 | ±0.5 | 2.0/2.5/3.0 | ±0.25 | 108.83 | +4.52/-4.26 | 30 | ||
| +1.0/+0.4 | 17.15-20.0 | 10 | ±0.4 | 2.0/2.5/3.0 | ±0.25 | 234.50 | +8.46/-7.93 | 15 | ||
| 21.0 | 21.3 | +1.4/+0.4 | 17.9-21.0 | 10.5 | ±0.5 | 2.0/2.5/3.0 | ±0.25 | 114.27 | +4.75/-4.47 | 30 |
| 22.0 | 22.3 | +1.4/+0.4 | 18.75-22.0 | 11.1 | ±0.5 | 2.0/2.5/3.0 | ±0.25 | 119.71 | +4.98/-4.68 | 30 |
| 23.0 | 23.3 | +1.4/+0.4 | 19.55-23.0 | 11.7 | ±0.5 | 2.0/2.5/3.0 | ±0.25 | 125.15 | +5.20/-4.90 | 30 |
| 24.0 | 24.3 | 1.4/+0.4 | 20.35-24.0 | 12.3 | ±0.5 | 1.4/2.0/2.5/3.0 | ±0.25 | 130.59 | +5.43/-5.11 | 30 |
| 25.0 | 25.3 | +1.4/+0.4 | 15.1-25.0 | 7.6 | ±0.5 | 1.5/1.75/2.0/2.5 | ±0.25 | 93.60 | +5.14/-4.83 | 40 |
| 25.0 | 25.3 | +1.4/+0.4 | 16.05-25.0 | 12.8 | ±0.5 | 1.75/2.0/2.5/3.0 | ±0.25 | 136.03 | +5.65/-5.32 | 30 |
| 27.0 | 27.3 | +1.4/+0.4 | 22.35-27.0 | 13.7 | ±0.5 | 2.0/2.5/3.0 | ±0.25 | 146.92 | +6.11/-5.75 | 30 |
| 28.0 | 28.3 | +1.4/+0.4 | 22.95-28.0 | 14.1 | ±0.5 | 2.0/2.5/3.0 | ±0.25 | 152.36 | +6.33/-5.96 | 30 |
