Вставки для нарезания резьбы на нефтяных месторождениях API Round (RD) – серии 16ER / 22ER
Идеально подходит для: обсадных труб нефтяных месторождений, насосно-компрессорных труб, скважинных принадлежностей.
- Стандарт продукта: API Round (RD) Обсадные и насосно-компрессорные трубы Вставки для нарезания резьбы с полным профилем (API Spec 5B).
- Устойчивость к утечкам: Имеет стандартную для отрасли закругленную форму гребня и корня, что обеспечивает плотное и устойчивое к утечкам уплотнение в нефтяных и газовых колоннах.
- Варианты шага: Специальные модели 10 TPI (трубы) и 8 TPI (обсадные трубы).
- Доступность сердечника: В наличии универсальные резьбовые вставки 16er (3/8″ I.C.) и сверхпрочные 1/2″ (22 мм) I.C.
- Универсальность: высокопроизводительные резьбонарезные пластины для токарных станков, доступные в конфигурациях для наружной (ER), внутренней (IR) и левой резьбы.
-
Материал: Специализированные твердосплавные резьбонарезные пластины, оптимизированные для обработки высокопрочных сталей марок J55, K55 и N80.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Производите надежные соединения для нефтяных месторождений, соответствующие требованиям API, с помощью наших резьбовых вставок API Round (RD). Разработанные с учетом специфических требований нефтегазовой промышленности, эти вставки обеспечивают закругленную форму резьбы, определенную спецификацией API 5B для обсадных и насосно-компрессорных труб.
Благодаря геометрии “Full Profile” эти твердосплавные режущие пластины прорезают канавку и снимают вершину за один проход. Закругленный профиль минимизирует концентрацию напряжений и задиры при сборке, что имеет решающее значение для поддержания целостности уплотнения в скважинных условиях.
Основные характеристики и преимущества
- Промышленный стандарт: круглая резьба является наиболее распространенным типом соединения для общего назначения в скважинах.
- Стандарт 16ER: Наши резьбонарезные вставки 16ER (например, 16ER 8 API RD) эффективно обрабатывают трубы стандартного диаметра и совместимы со стандартными держателями инструмента ISO.
- Высокая прочность: для труб больших размеров или труб с толстыми стенками, требующих большей стабильности, мы поставляем прочные вставки I.C. размером 1/2″ (22 мм).
-
Варианты направления: Мы предлагаем комплексные решения, включая стандартные инструменты для правой руки и специализированные модели вставок с левой резьбой (например, 16EL 10 API RD) для переходников и инструментов для извлечения.

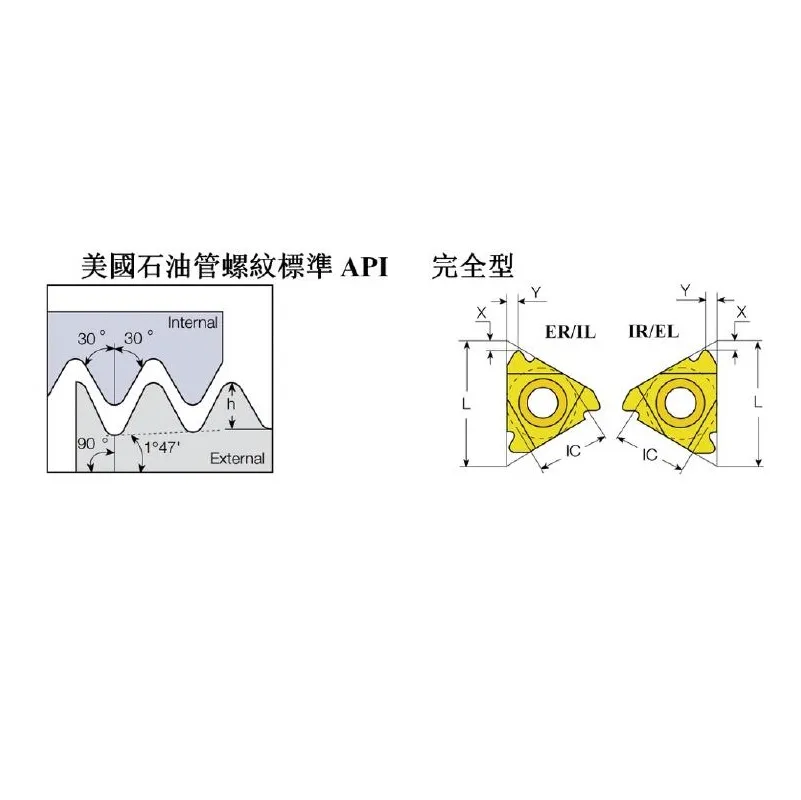

Вставки для наружной резьбы API RD
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 10 | 16ER10 API RD | 16EL10 API RD | 16 | 1.1 | 1.2 |
| 3/8″ | 8 | 16ER8 API RD | 16EL8 API RD | 16 | 1.4 | 1.3 |
| 1/2″ | 10 | 22ER10 API RD | 22EL10 API RD | 22 | 1.5 | 1.7 |
| 1/2″ | 8 | 22ER8 API RD | 22EL8 API RD | 22 | 2.2 | 2.3 |
Вставки с внутренней резьбой API RD
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 10 | 16IR10 API RD | 16IL10 API RD | 16 | 1.1 | 1.2 |
| 3/8″ | 8 | 16IR8 API RD | 16IL8 API RD | 16 | 1.4 | 1.4 |
| 1/2″ | 10 | 22IR10 API RD | 22IL10 API RD | 22 | 1.5 | 1.7 |
| 1/2″ | 8 | 22IR8 API RD | 22IL8 API RD | 22 | 2.2 | 2.3 |
(Примечание: левосторонние модели 16EL/IL и 22EL/IL доступны для всех шагов).
Рекомендации по обработке
-
Конус: API Круглые резьбы требуют 0,75 дюйма на фут (1:16) сужение по диаметру. Убедитесь, что ваш резьбонарезные вставки для токарных станков настройка точно отслеживает эту конусность.
-
Начинка: Это полный профиль вставки для нарезания резьбы. Они должны быть достаточно глубокими, чтобы “срезать” гребень резьбы, чтобы труба соответствовала требованиям API по калибровке.
-
Идентификация: 10 TPI предназначен исключительно для труб (меньших труб), а 8 TPI — для обсадных труб (больших труб). Они не являются взаимозаменяемыми.
