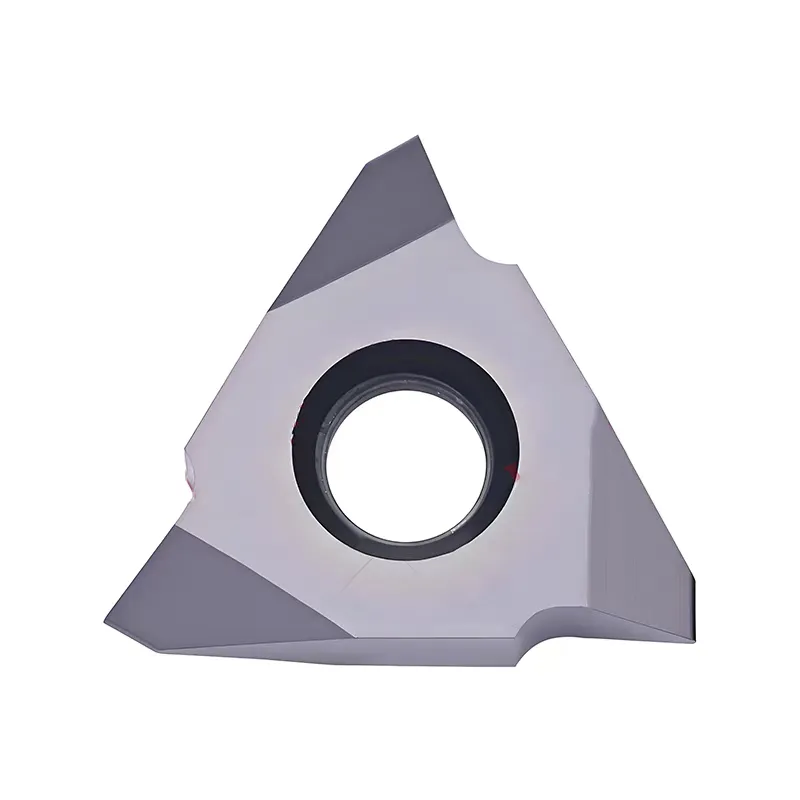

Вертикальные (V-образные) вставки с частичным профилем на режущей кромке – серии 55° и 60°
Тяжелая обработка, прерывистые резы, высокая стабильность.
- Тип продукта: Вертикальные (V-образные) вставки с частичным профилем для токарных станков.
- Двойная геометрия: доступны профили 60° (метрический) и 55° (Уитворт) для соответствия мировым стандартам резьбы.
- Превосходная стабильность: вертикальная конструкция крепления “On-Edge” поглощает более высокие режущие силы, чем стандартные резьбонарезные вставки.
- Эффективность запасов: одна вставка покрывает несколько шагов (например, AG60/AG55), служа надежной альтернативой стандартной резьбовой вставке 16er ag60.
- Варианты размеров: В наличии размеры 3/8″ (16V) и 1/2″ (22V).
- Универсальность: мы предлагаем вставки с правой и левой резьбой для различных потребностей токарной обработки.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта

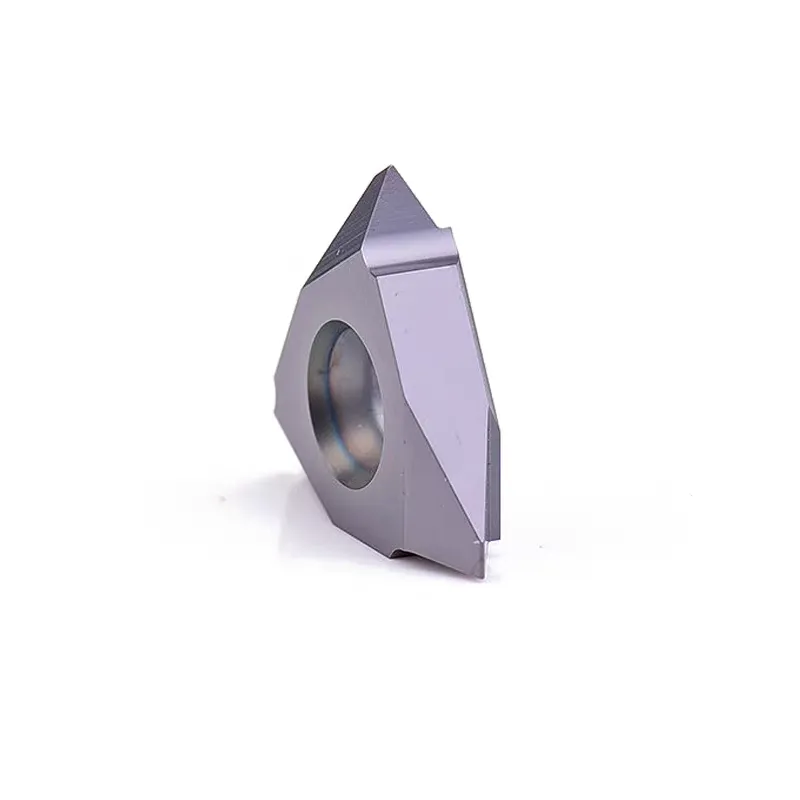

Когда требуется максимальная жесткость, лучшим выбором являются наши вертикальные (V-образные) вставки с частичным профилем. В отличие от стандартных резьбонарезных вставок, которые лежат плоско в кармане, эти вставки устанавливаются вертикально (на ребро). Такая ориентация направляет режущие силы через всю толщину вставки, обеспечивая исключительную стабильность и минимизируя вибрацию.
Эта серия является сверхпрочным аналогом популярных резьбонарезных пластин 16er. Разработанная для обработки “частичного профиля”, одна пластина V-Style может создавать широкий диапазон шагов без снятия вершины, что делает ее универсальным и мощным дополнением к любому станку.
Основные характеристики и преимущества
-
Высокая жесткость: вертикальная система зажима снижает вибрацию, благодаря чему эти резьбонарезные пластины для токарных операций идеально подходят для обработки твердых материалов и прерывистого резания.
-
Универсальное покрытие: так же, как резьбовая вставка 16er ag60 доминирует на рынке укладочных машин, наши 16VER AG60 и 16VER AG55 являются универсальными решениями для вертикальных держателей, покрывая шаги от 0,5 мм до 3,0 мм.
-
Экономичность: благодаря 3 рабочим режущим кромкам эти пластины обеспечивают отличную экономичность на каждую кромку.
-
Широкий ассортимент: доступны для стандартного правого резьбонарезания, а также для специальных применений с левой резьбой.
Технические характеристики
Мы предлагаем вставки V-Style с профилями 60° (ISO/UN) и 55° (Whitworth/G).

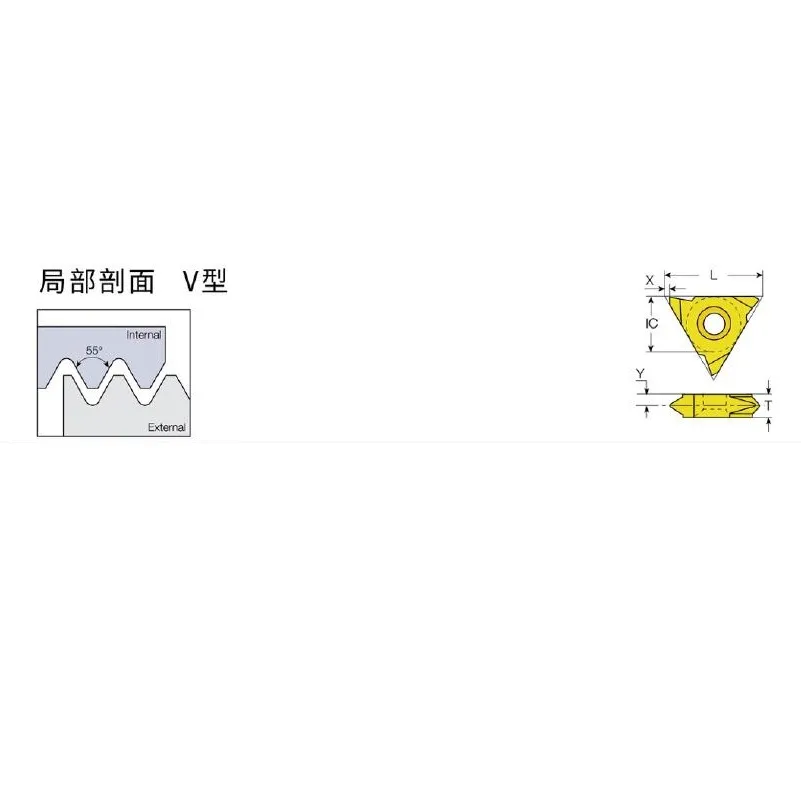

| I.C. | Шаг (мм) | Шаг (TPI) | Правая рука | T | X | Y |
|---|---|---|---|---|---|---|
| 3/8″ | 0.5-1.5 | 48-16 | 16VER A55 | 3.6 | 1 | 0.9 |
| 3/8″ | 1.75-3.0 | 14-8 | 16VER AG55 | 3.6 | 1 | 1.7 |
| 3/8″ | 0.5-3.0 | 48-8 | 16VER AG55 | 3.6 | 1 | 1.8 |
| 1/2″ | 3.5-5.0 | 7-5 | 22VER N55 | 4.8 | 1.2 | 2.5 |
| 3/8″ | 0.5-1.5 | 48-16 | 16VER A60 | 3.6 | 1 | 0.9 |
| 3/8″ | 1.75-3.0 | 14-8 | 16VER AG60 | 3.6 | 1 | 1.8 |
| 3/8″ | 0.5-3.0 | 48-8 | 16VER AG60 | 3.6 | 1 | 1.8 |
| 1/2″ | 1.75-3.0 | 14-8 | 22VER AG60 | 4 | 1.2 | 1.7 |
| 1/2″ | 3.5-5.0 | 7-5 | 22VER N60 | 4.8 | 1.2 | 2.5 |
Рекомендации по обработке
- Держатель инструмента: для этих вставок требуются специальные вертикальные (V-образные) держатели инструмента, они не совместимы со стандартными держателями для резьбовых вставок 16er.
- Применение: Отлично подходит для глубоких канавок, больших глубин резания и применений, где существует риск поломки пластин при использовании стандартных инструментов.
- Предварительная обработка: как и в случае со всеми инструментами с частичным профилем, перед нарезанием резьбы поверните заготовку до конечного основного диаметра.
