Вставки с резьбой U-типа British Buttress (BBUT) – серия 22U / 27U для тяжелых условий эксплуатации
Идеально подходит для: тяжелых промышленных прессов, больших винтовых домкратов, однонаправленных приводов.
- Серия продуктов: Вставки для нарезания резьбы U-типа Heavy-Duty British Buttress (BBUT) (полный профиль).
- Специалист по крупному шагу: Разработан специально для крупных британских резьб Buttress с 4 TPI и 3 TPI места для стоянки.
- Асимметричная мощность: Особенности стандарта Профиль 7°/45° для передачи экстремальных осевых нагрузок в одном направлении.
- Максимальная стабильность: Большой U-образный формат (1/2″ и 5/8″ I.C.) обеспечивает жесткость для глубоких пропилов, которые стандартные Резьбовые вставки 16er не может справиться.
-
Универсальность: Премиум резьбонарезные вставки для токарных станков держатели, доступные как в правостороннем, так и в левосторонняя резьбовая вставка конфигурации.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Обрабатывайте самые крупные однонаправленные резьбы с помощью наших британских резьбовых вставок British Buttress U-Type. В то время как стандартные инструменты подходят для средних шагов, эти инструменты для тяжелых условий эксплуатации карбидные резьбонарезные пластины предназначены для экстремальных нагрузок, необходимых для обработки крупнозернистой резьбы BBUT (угол давления 7°, угол зазора 45°).
Благодаря геометрии “Full Profile” эти пластины режут всю глубину резьбы и обрабатывают гребень за одну операцию. Конструкция U-Type использует пластины большего размера, чтобы обеспечить структурную целостность, необходимую для резьбы 4 TPI или 3 TPI — задач, которые невозможно выполнить с помощью стандартных резьбонарезных пластин 16er из-за требуемой глубины резания.
Основные характеристики и преимущества
- Экстремальная грузоподъемность: 7° несущий фланг передает огромную осевую силу, а корпус вставки U-типа предотвращает вибрацию во время обработки.
- Специалист по крупному шагу: Специально разработан для 4 TPI и 3 TPI нитки, найденные на тяжелой британской технике.
- Сравнение: Стандарт Резьбовая вставка 16er (3/8″ I.C.) не имеет достаточной массы для поддержки этих крупных резьб; наши серии 22U и 27U являются специальным решением для этой задачи.
- Варианты направления: Мы предлагаем комплексные решения, в том числе левосторонняя резьбовая вставка модели (например, 27U EL 3 BBUT) для противовращающихся механизмов.

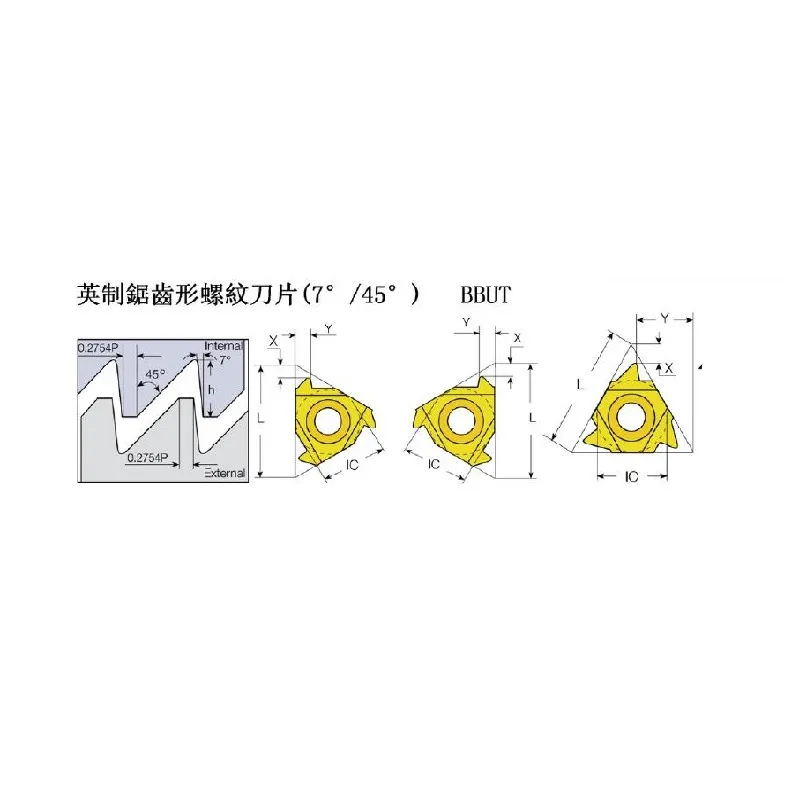

Технические характеристики резьбовых вставок BBUT U-Type
| I.C. | Шаг (TPI) | Внешняя модель (R/L) | Внутренняя модель (R/L) | L | X | Y |
|---|---|---|---|---|---|---|
| 1/2″ U | 4 | 22U ER4BBUT / 22U EL4BBUT | 22U IR4BBUT / 22U IL4BBUT | 22 | 2.3 | 9.5 |
| 5/8″ U | 3 | 27U ER3BBUT / 27U EL3BBUT | 27U IR3BBUT / 27U IL3BBUT | 27 | 3.1 | 11.7 |
(Примечание: вставки U-типа подходят как для наружной, так и для внутренней резьбы с соответствующим держателем).
Рекомендации по обработке
- Требования к держателю инструмента: это резьбовые вставки U-типа. Необходимо использовать совместимый держатель инструмента U-типа (размер кармана 22U или 27U). Они не подходят для стандартных держателей резьбовых вставок 16er.
- Ориентация: резьба BBUT является асимметричной. Убедитесь, что боковая поверхность под углом 7° ориентирована правильно относительно нагрузки. Для определенных направлений подачи или обратной резьбы используйте левую резьбовую вставку.
-
Настройка станка: При обработке резьбы с шагом 3 TPI возникает значительный крутящий момент. Убедитесь, что резьбонарезные плашки для токарного станка установлены жестко, а заготовка надежно закреплена.
