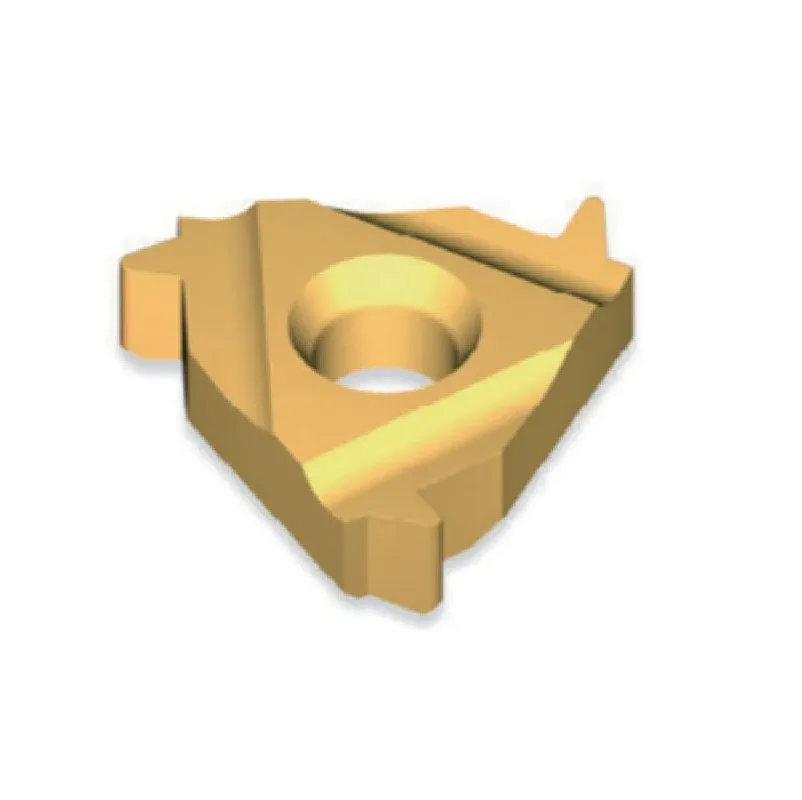

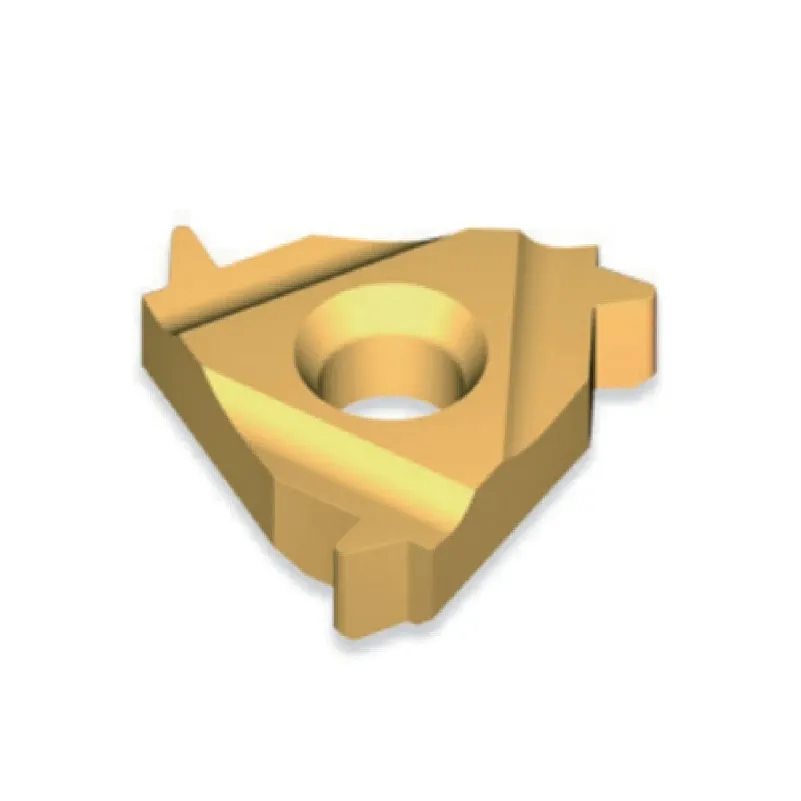

Резьбовые вставки British Buttress (BBUT) 7°/45° – серии 11 / 16 / 22
Идеально подходит для: однонаправленных нагрузок, гидравлических прессов, британского оборудования.
- Стандарт продукта: Британский бастион (BBUT) 7°/45° Полный профиль вставки для нарезания резьбы.
- Асимметричная геометрия: Разработан с использованием 7° давление фланка и 45° зазор сбоку для выдерживания высокой осевой тяги в одном направлении.
- Диапазон высоты тона: Полное покрытие от мелких повреждений 20 TPI до тяжелых условий эксплуатации 6 TPI.
- Доступность ядра: Включает в себя отраслевой стандарт Резьбовая вставка 16er (3/8″ I.C.) наряду с прецизионными размерами 1/4″ и 1/2″.
- Универсальность: Премиум резьбонарезные вставки для токарных станков приложения, имеющиеся в наличии в Right-Hand и левосторонняя резьбовая вставка (EL/IL) модели.
- Материал: Твердый карбидные резьбонарезные пластины предназначен для обработки высокопрочной стали.
Свяжитесь с нашим отделом продаж, чтобы узнать обо всех возможных вариантах цен.
Обзор продукта
Максимально увеличьте передачу осевой нагрузки с помощью наших резьбовых вставок British Buttress (BBUT). Разработанные для британского стандарта с профилем 7°/45°, эти инструменты незаменимы для оборудования, где сила прикладывается только в одном направлении, например, гидравлические прессы, винтовые домкраты и тиски.
Благодаря геометрии “Full Profile” эти твердосплавные резьбонарезные пластины вырезают асимметричную резьбовую канавку и вершину гребня за одну операцию. Это обеспечивает геометрическую точность критического 7° несущего фланца, что дает превосходную прочность на сдвиг по сравнению с симметричной резьбой.
Основные характеристики и преимущества
- Высокая тяговая способность: крутой угол бокового зазора 7° практически устраняет радиальные разрывные силы, направляя нагрузку в осевом направлении.
- Стандарт 16ER: Наш Резьбовые вставки 16er (например, 16ER 12 BBUT) подходят для наиболее распространенных средних шагов (20-10 TPI) и стандартных держателей инструмента ISO..
- Размеры для тяжелых условий эксплуатации: Для более крупных шагов (8 TPI и 6 TPI) мы поставляем прочные 1/2″ (22 мм) Вставки I.C. для обеспечения стабильности при глубоких пропилах.
- Варианты направления: Мы предоставляем комплексные решения, включая левосторонняя резьбовая вставка модели (например, 16EL 10 BBUT) для противовращающихся валов.
Технические характеристики вставок с наружной резьбой BBUT
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 20 | 11ER20BBUT | 11EL20BBUT | 11 | 1 | 1.3 |
| 1/4″ | 16 | 11ER16BBUT | 11EL16BBUT | 11 | 1 | 1.5 |
| 3/8″ | 20 | 16ER20BBUT | 16EL20BBUT | 16 | 1 | 1.3 |
| 3/8″ | 16 | 16ER16BBUT | 16EL16BBUT | 16 | 1 | 1.5 |
| 3/8″ | 12 | 16ER12BBUT | 16EL12BBUT | 16 | 1.4 | 2 |
| 3/8″ | 10 | 16ER10BBUT | 16EL10BBUT | 16 | 1.5 | 2.3 |
| 1/2″ | 8 | 22ER8BBUT | 22EL8BBUT | 22 | 2.1 | 3.3 |
| 1/2″ | 6 | 22ER6BBUT | 22EL6BBUT | 22 | 2.1 | 3.4 |
| 1/2″ U | 4 | 22UER4BBUT | 22UEL4BBUT | 22 | 2.3 | 9.5 |
| 5/8″ U | 3 | 27UER3BBUT | 27UEL3BBUT | 27 | 3.1 | 11.7 |
Вставки с внутренней резьбой BBUT Технические характеристики
| I.C. | Шаг (TPI) | Правая рука | Левая рука | L | X | Y |
|---|---|---|---|---|---|---|
| 1/4″ | 20 | 11IR20BBUT | 11IL20BBUT | 11 | 1 | 1.3 |
| 1/4″ | 16 | 11IR16BBUT | 11IL16BBUT | 11 | 1 | 1.5 |
| 3/8″ | 20 | 16IR20BBUT | 16IL20BBUT | 16 | 1 | 1.3 |
| 3/8″ | 16 | 16IR16BBUT | 16IL16BBUT | 16 | 1 | 1.5 |
| 3/8″ | 12 | 16IR12BBUT | 16IL12BBUT | 16 | 1.4 | 2 |
| 3/8″ | 10 | 16IR10BBUT | 16IL10BBUT | 16 | 1.5 | 2.3 |
| 1/2″ | 8 | 22IR8BBUT | 22IL8BBUT | 22 | 2.1 | 3.3 |
| 1/2″ | 6 | 22IR6BBUT | 22IL6BBUT | 22 | 2.1 | 3.4 |
| 1/2″ U | 4 | 22UIR4BBUT | 22UIL4BBUT | 22 | 2.3 | 9.5 |
| 5/8″ U | 3 | 27UIR3BBUT | 27UIL3BBUT | 27 | 3.1 | 11.7 |
(Примечание: левосторонние модели 11EL, 16EL, 22EL доступны для всех соответствующих шагов, перечисленных выше).
Рекомендации по обработке
- Ориентация: резьба BBUT является асимметричной. Убедитесь, что вставка установлена таким образом, чтобы боковая поверхность с наклоном 7° была обращена в сторону действия силы. Для определенных конфигураций используйте вставку с левой резьбой.
- Держатель инструмента: эти вставки подходят для стандартных держателей резьбовых вставок (размер 11, 16 или 22).
-
Настройка: Асимметричные резьбы могут создавать неравномерные режущие силы. Убедитесь, что ваши резьбонарезные вставки для настройки токарного станка жесткие, чтобы сохранить точность профиля.
