Portautensili esterno PSKNRL
Il portautensili di tornitura PSKNRL è una soluzione di tornitura esterna e spianatura progettata con precisione per Inserti quadrati negativi SNMG. Dotato di un sistema di serraggio a leva e di un angolo di approccio di 75°, offre un'eccellente stabilità di taglio e un posizionamento affidabile dell'inserto per lavorazioni impegnative.
Contattate il nostro team di vendita per scoprire tutte le opzioni di prezzo.
Il portautensili esterno PSKNRL è stato sviluppato per gli ambienti di produzione OEM in cui sono essenziali uniformità, durata e precisione di lavorazione. Come dedicato Portautensili a inserto SNMG, è ottimizzato per inserti quadrati negativi e garantisce prestazioni stabili sia nella tornitura esterna che nella spianatura.
Questo portautensili di tornitura adotta un meccanismo di serraggio a leva che blocca saldamente l'inserto in posizione, consentendo al contempo una sostituzione rapida e comoda dell'inserto. L'angolo di approccio di 75° è particolarmente adatto per le operazioni di spianatura, consentendo un ingresso fluido dell'utensile e forze di taglio controllate durante la lavorazione di spalle e facce terminali.
Realizzato in acciaio legato di alta qualità e sottoposto a rigorosi processi di trattamento termico, il portautensili PSKNRL offre elevata rigidità e lunga durata in condizioni di taglio medio-pesante. Le sedi degli inserti lavorate con precisione garantiscono un'indicizzazione accurata degli inserti e prestazioni di taglio ripetibili su cicli di produzione prolungati.
Essendo un portautensili di tornitura esterno standard conforme alle specifiche ISO, il modello PSKNRL è compatibile con un'ampia gamma di inserti SNMG prodotti dai principali produttori mondiali. Questa compatibilità lo rende la scelta ideale per le fabbriche OEM che cercano sistemi di utensili standardizzati, costi di utensili ridotti e prestazioni di produzione di massa stabili.
Dimensioni e specifiche del prodotto
| Articolo | Descrizione |
|---|---|
| Tipo di portautensili | Portautensili di tornitura PSKNRL |
| Applicazione di taglio | Tornitura esterna e spianatura |
| Tipo di inserimento | SNMG.SNMM,SNMA (inserto quadrato negativo) |
| Inserimento del bloccaggio | Tipo a leva |
| Angolo di approccio | 75° |
| Inserisci geometria sedile | Quadrato, negativo |
| Materiale portautensili | Acciaio legato trattato termicamente |
| Compatibilità della macchina | Torni CNC / Torni convenzionali |
| Standard di produzione | Compatibile con ISO |
| Applicazioni tipiche | Rivestimento, tornitura esterna |
Vantaggi della produzione OEM
-
Controllo qualità stabile per forniture in lotti e a lungo termine
-
Precisione dimensionale costante per linee di produzione automatizzate
-
Compatibile con inserti SNMG standard per semplificare l'approvvigionamento
-
Adatto per etichette private e confezioni personalizzate

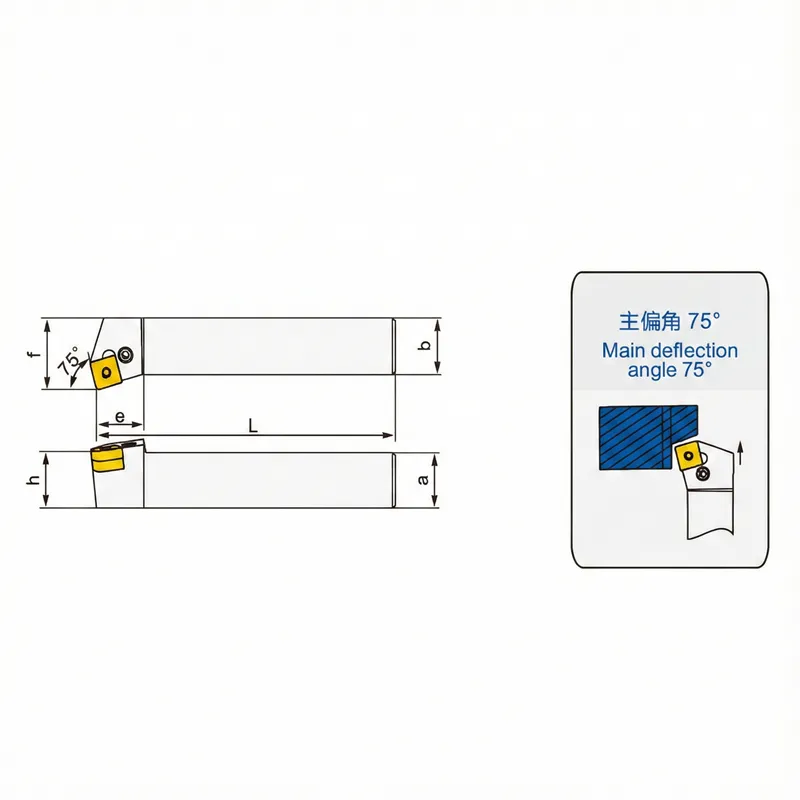

Designazione PSKNR/L
| Modello | Dimensione a (mm) | Dimensione b (mm) | Dimensioni L (mm) | Dimensioni h (mm) | Dimensione f (mm) | Dimensione e (mm) | Inserti |
|---|---|---|---|---|---|---|---|
| PSKNR/L1616H09C | 16 | 16 | 100 | 16 | 20 | 23 | SN..0903.. |
| PSKNR/L2020K09C | 20 | 20 | 125 | 20 | 25 | 23 | SN..0903.. |
| PSKNR/L2020K12C | 20 | 20 | 125 | 20 | 25 | 26 | SN..1204.. |
| PSKNR/L2525M12C | 25 | 25 | 150 | 25 | 32 | 26 | SN..1204.. |
| PSKNR/L3232P12C | 32 | 32 | 170 | 32 | 40 | 30 | SN..1204.. |
| PSKNR/L2525M15C | 25 | 25 | 150 | 25 | 32 | 32 | SN..1506.. |
| PSKNR/L3232P15C | 32 | 32 | 170 | 32 | 40 | 36 | SN..1506.. |
| PSKNR/L3232P19C | 32 | 32 | 170 | 32 | 40 | 36 | SN..1906.. |
