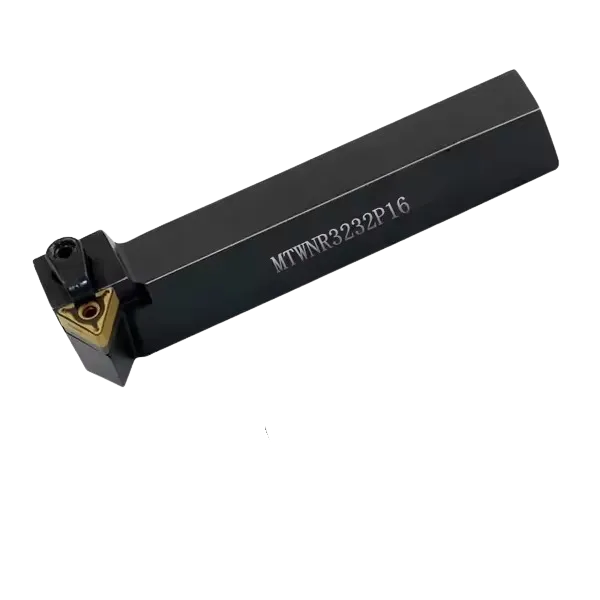

Porte-outil de tournage externe MTWNR/L

MTWNR/L Porte-outil de tournage à 60° pour l'usinage intensif

Aperçu

La série MTWNR/L est un porte-outil robuste pour le tournage extérieur, conçu pour les applications d'ébauche et de chanfreinage. Se distinguant par son angle d'entrée de 60°, ce porte-outil directionnel (disponible à droite et à gauche) est une excellente alternative aux porte-outils neutres lorsqu'une action de coupe latérale est préférée. Il dirige les forces de coupe axialement, ce qui le rend stable pour les coupes lourdes sur des pièces rigides.

Optimisé pour les inserts TNMG

Ce support est conçu pour accueillir en toute sécurité les plaquettes TNMG (Triangle). En utilisant la géométrie à 60° du porte-plaquette, il maximise l'utilité des arêtes de coupe de la plaquette triangulaire. L'angle d'approche de 60° permet un amincissement substantiel des copeaux, permettant des vitesses d'avance plus élevées par rapport aux outils standard à 90°, tout en protégeant le coin de la plaquette.

Stabilité rigide de type M

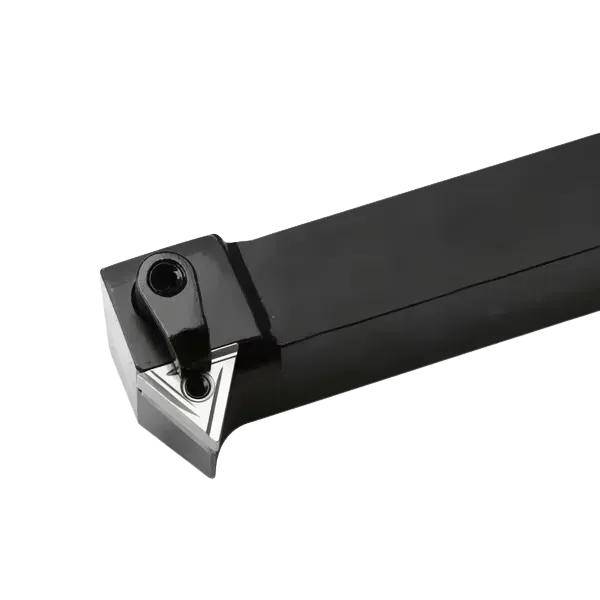

Comme d'autres outils de dégrossissage haute performance, le MTWNR/L est doté du système de serrage double de type M. La combinaison d'une goupille de verrouillage et d'une pince supérieure robuste garantit que la plaquette est fermement tirée dans la poche. Cette rigidité est essentielle lors de l'exécution d'ébauches lourdes ou de coupes interrompues sur l'acier et la fonte.

Règles de dénomination des codes ISO

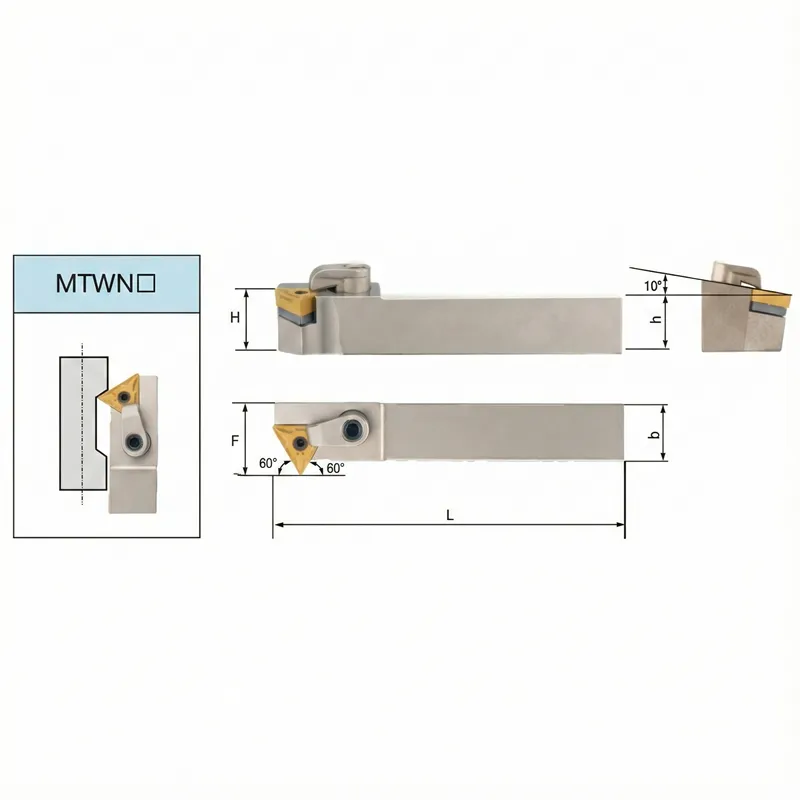

Voici la décomposition technique du code MTWNR/L, en se concentrant sur la géométrie spécifique du style “W” :

FAQ

Q1 : Quelle est la différence entre MTWNR et MTENN ?
A : Les deux ont un angle d'entrée de 60° et utilisent des inserts TNMG. La différence essentielle réside dans la main. MTENN est neutre (symétrique) et se place au centre. MTWNR est un outil pour droitier (MTWNL est pour gaucher). Le MTWNR est souvent préféré lorsque vous avez besoin d'une coupe dirigée à 60° plutôt que d'une configuration neutre.

Q2 : Quel est l'avantage d'un angle d'entrée de 60° sur le MTWNR ?
A : L'angle de 60° (30° d'avance) réduit efficacement l'épaisseur des copeaux. Cela permet d'augmenter la vitesse d'avance (mm/tour) sans augmenter la charge de coupe sur le nez de la plaquette, ce qui la rend très efficace pour enlever rapidement de grandes quantités de matière.

Q3 : Puis-je utiliser cet outil pour le chanfreinage ?
A : Oui, la géométrie est parfaite pour créer de grands chanfreins ou biseaux sur le bord de la pièce.
