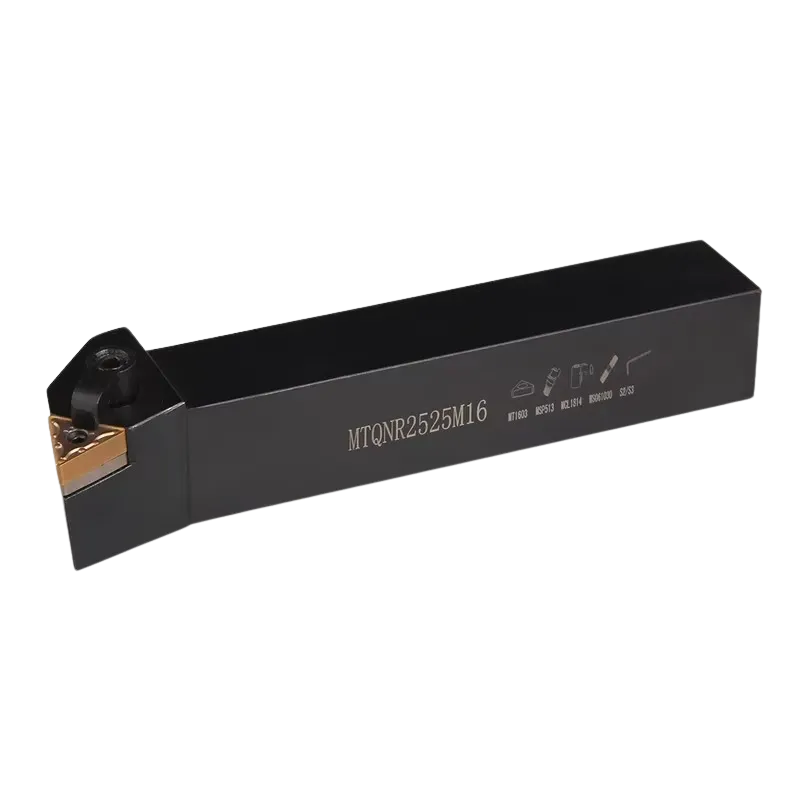

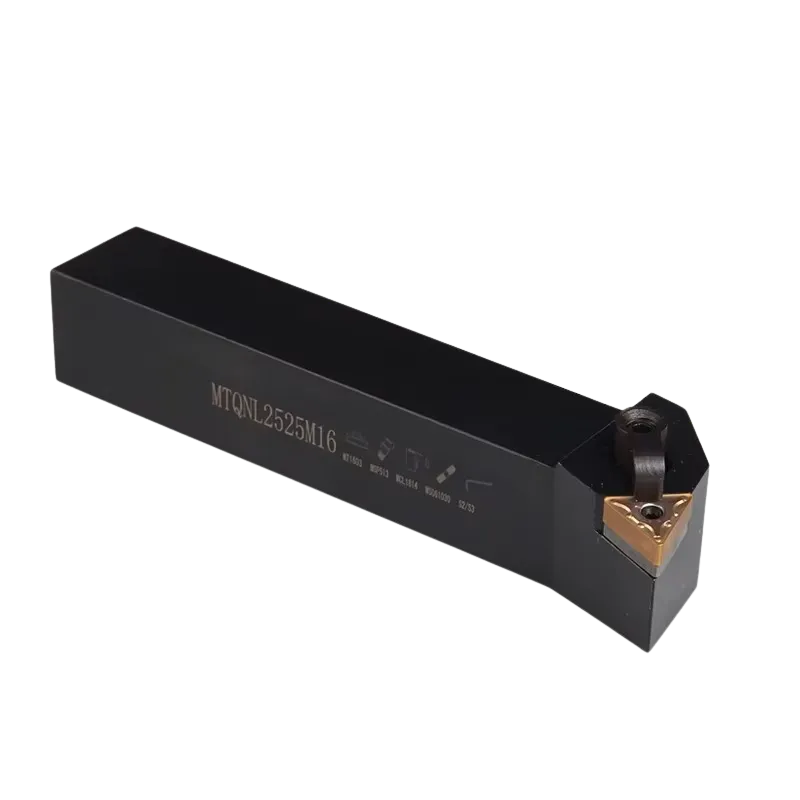

Porte-outil de tournage externe MTQNR/L

MTQNR Porte-outil avec un angle de 105° pour le contre-dépouillement

La série MTQNR/L est un porte-outil de tournage extérieur spécialisé conçu pour résoudre les problèmes de géométrie complexes. Doté d'un angle d'entrée spécifique de 105° (dégagement de l'angle d'attaque de 15°), cet outil offre le dégagement nécessaire pour effectuer des opérations de “contre-tournage” et de contre-dépouille que les outils standard de 93° ne peuvent atteindre.

Optimisé pour le profilage avec des plaquettes TNMG

Ce porte-outil est conçu pour accueillir des plaquettes TNMG (Triangle). La combinaison de la plaquette économique à 6 arêtes et de la géométrie à 105° le rend parfait pour les applications de tournage de copies (profilage) où l'outil doit parcourir des contours descendants ou créer des rainures de relief sans interférence avec le corps de l'outil.

Stabilité rigide de type M

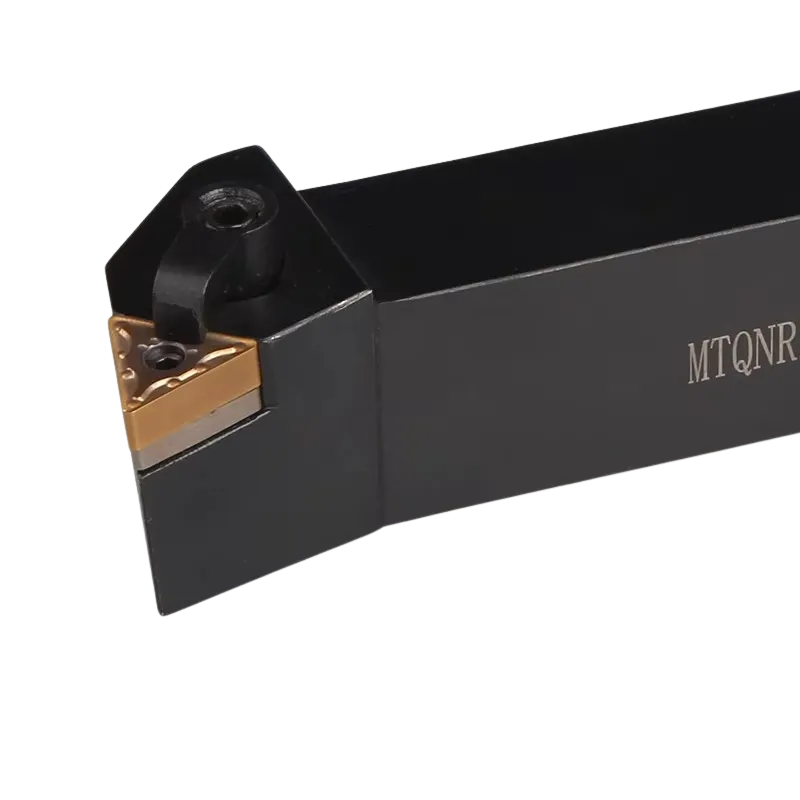

Le profilage et le contre-dépouillement peuvent générer des forces de coupe instables. Le porte-outil MTQNR utilise le robuste système de serrage double de type M. En fixant la plaquette à l'aide d'une goupille de verrouillage et d'une pince supérieure, il garantit que la plaquette reste rigide pendant la coupe multidirectionnelle, ce qui permet d'obtenir un excellent état de surface et une grande précision dimensionnelle.

Règles de dénomination des codes ISO

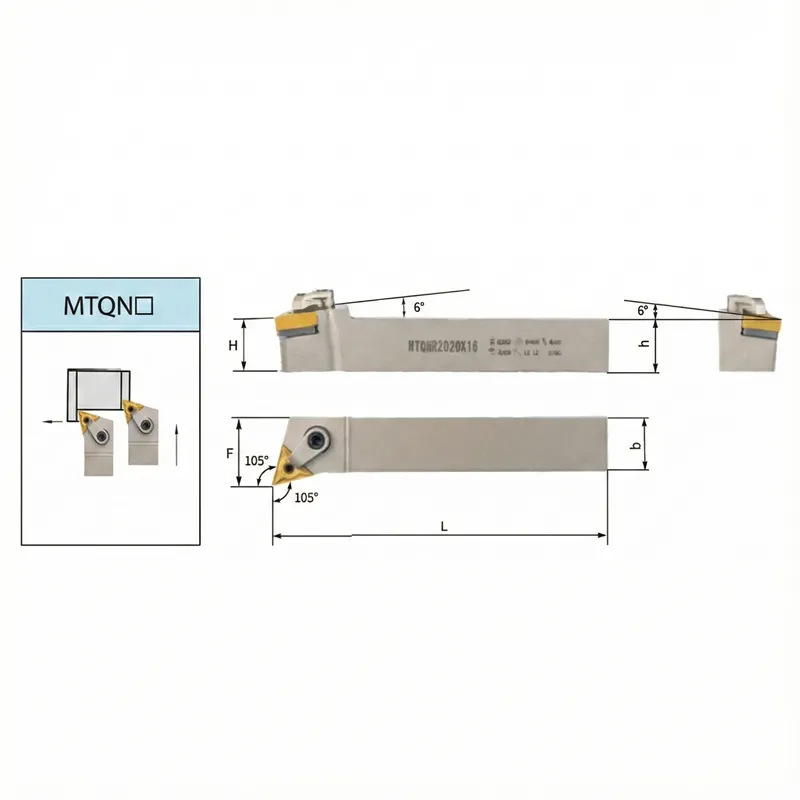

Voici la répartition des MTQNR/L en mettant l'accent sur le paramètre de l'angle :

FAQ

Q1 : Quelle est l'utilisation principale de l'angle d'entrée de 105° sur le MTQNR ?
A : L'angle de 105° permet à l'outil de couper des surfaces “en arrière” ou en contre-dépouille (créant un relief) sans que l'arrière du porte-outil n'entre en contact avec la pièce. Il est essentiel pour les formes de profilage spécifiques.

Q2 : Le MTQNR utilise-t-il des inserts TNMG standard ?
A : Oui. En dépit de l'existence d'une Angle de 105 du support, il utilise des inserts ISO TNMG standard. Il n'est donc pas nécessaire d'acheter des inserts spéciaux pour ce support ; vous pouvez utiliser les mêmes inserts que ceux de vos supports MTJNR ou MTENN.

Q3 : Puis-je l'utiliser pour des travaux d'ébauche lourds ?
A : C'est possible, mais en général, un MTJNR (93°) ou un MSSNR (45°) est préférable pour l'ébauche lourde en raison d'une meilleure répartition de la force. La MTQNR est plutôt réservée au profilage et à la finition de formes complexes où sa géométrie est requise.
